UML 类图

UML基本介绍

1. UML——Unified modeling language UML(统一建模语言)，是一种用于软件系统分析和设计的语言工具，它用于帮助软件开发人员进行思考和记录思路的结果
2. UML本身是一套符号的规定，就像数学符号和化学符号一样，这些符号用于描述软件模型中的各个元素和他们之间的关系，比如类、接口、实现、泛化、依赖、组合、聚合等:

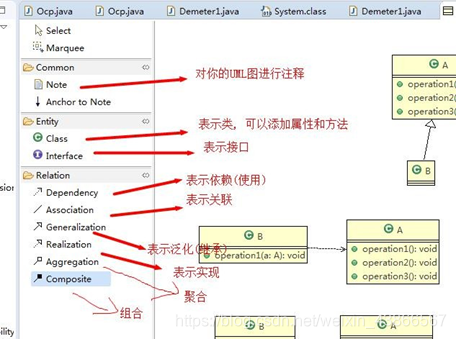

UML图

画UML图与写文章差不多，都是把自己的思想描述给别人看，关键在于思路和条理，
UML图分类：

1. 用例图(use case)
2. 静态结构图：类图、对象图、包图、组件图、部署图
3. 动态行为图：交互图（时序图与协作图）、状态图、活动图

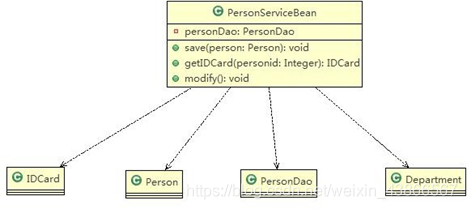

1、类图—依赖关系（Dependence）

只要是在类中用到了对方，那么他们之间就存在依赖关系。如果没有对方，连编
绎都通过不了。

小结

1. 类中用到了对方
2. 如果是类的成员属性
3. 如果是方法的返回类型
4. 是方法接收的参数类型
5. 方法中使用到

2、类图—泛化关系(generalization）

1. 泛化关系实际上就是继承关系extends
2. 如果A类继承了B类，我们就说A和B存在泛化关系

3、类图—实现关系（Implementation）

实现关系实际上就是 A 类实现 B 接口，他是依赖关系的特例

public interface PersonService { public void delete(Interger id);
}
public class PersonServiceBean implements PersonService { public void delete(Interger id){}
}

4、类图—关联关系（Association）

1. 关联关系实际上就是类与类之间的联系，他是依赖关系的特例

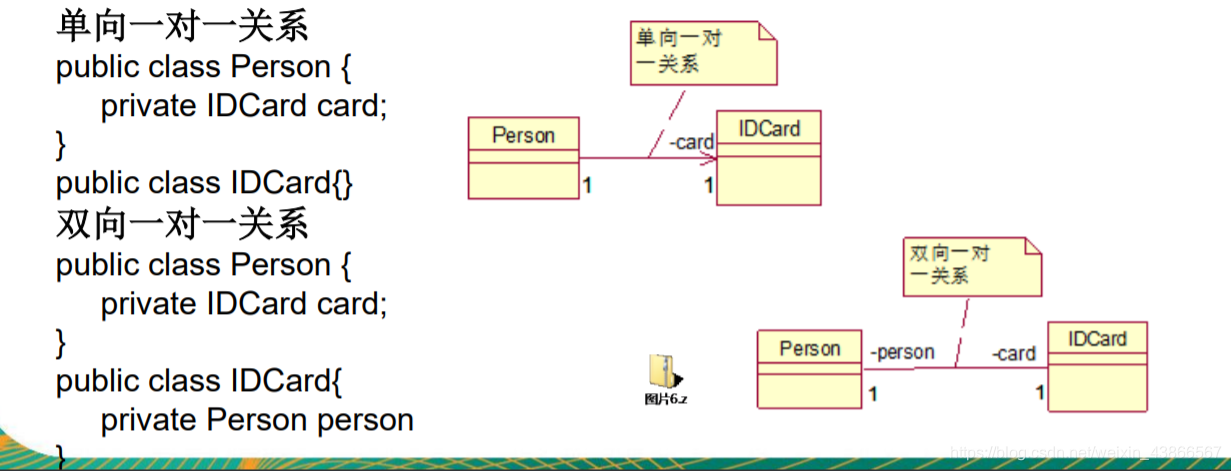

2. 关联具有导航性：即双向关系或单向关系
3. 关系具有多重性：如“1”（表示有且仅有一个），“0…”（表示0个或者多个），“0，1”（表示0个或者一个），“n…m”(表示n到 m个都可以),“m…*”（表示至少m个）。

一对一，一对多，多对一，多对多

5、类图—聚合关系（Aggregation）

聚合关系（Aggregation）表示的是整体和部分的关系， 整体与部分可以分开。 聚合关系是关联关系的特例，所以他具有关联的导航性与多重性。

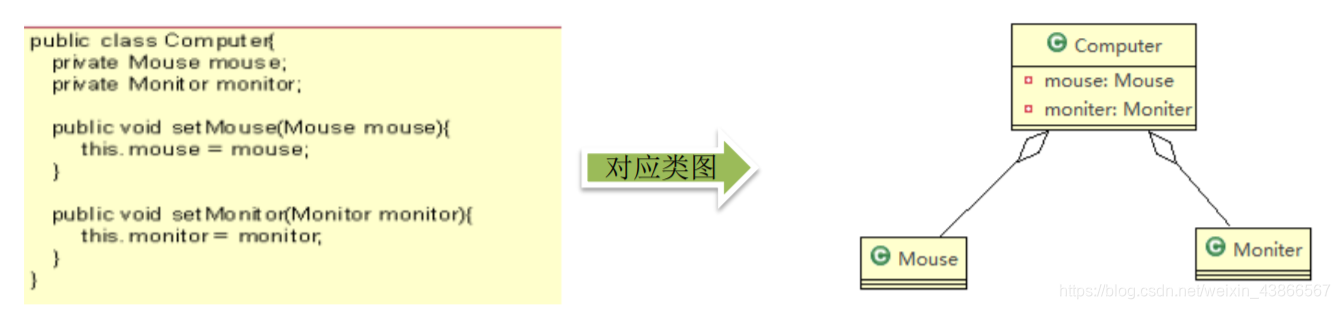

如：一台电脑由键盘(keyboard)、显示器(monitor)，鼠标等组成；组成电脑的各个配件是可以从电脑上分离出来的，使用带空心菱形的实线来表示：

6、类图—组合关系（Composition）

组合关系：也是整体与部分的关系，但是 整体与部分不可以分开。
再看一个案例：在程序中我们定义实体：Person与IDCard、Head, 那么 Head 和Person 就是 组合，IDCard 和 Person 就是聚合。

组合是不可分开的，比如人的手可以与人分开(人还是活的) 。 这就是聚合

但是人的头与人分开，人就死了。 这就是组合

---

接口：空心圆+直线；
依赖：虚线+箭头；
关联：实线+箭头；
聚合：空心四边形+实线+箭头；
合成/组合：实心四边形+实线+箭头；
泛化/继承：空心三角形+实线；
实现：空心三角形+虚线；
