1、要用到的

GCC编译器的环境: gcc4.6.4
Ubuntu版本：ubuntu14.04 或ubuntu16.04
Uboot版本：uboot2013.01
内核版本：Kernel-3.14.0
nfs：NFS(网络文件系统)为开发板和linux主机之间的通讯
tftp：tftp服务器用来实现开发板和linux主机之间文件的下载和上传
硬件平台:Cortex-A9(fs4412)、ZigBee，STM32，电脑主机（x86 x64）
软件环境：Keil、Ubuntu、代码管理工具、超级终端、(Putty、xshell) SecureCRT、Git、 Source Insight 4.0

2、交叉编译环境搭建

64位系统的安装需要先安装如下两个包：
/bash/… path/arm-none-linux-gnueabi-gcc not fount
sudo apt-get install lib32z1 lib32ncurses5

2.1、解压工具链

下载地址 http://gcc.gnu.org/

cd ~
mkdir toolchain
cd toolchain
将下载的交叉编译工具/gcc-4.6.4.tar.xz拷贝到toolchain目录下并解压
$ tar  xvf  gcc-4.6.4.tar.xz

2.2、添加环境变量

修改文件/etc/bash.bashrc

sudo vim /etc/bash.bashrc
export PATH=$PATH:/home/wxx/SecurityMonitor/toolchain/gcc-4.6.4/bin
重启配置文件
source  /etc/bash.bashrc

2.3、查看环境变量

wxx@wxx:~/SecurityMonitor$ echo $PATH
/usr/local/sbin:/usr/local/bin:/usr/sbin:/usr/bin:/sbin:/bin:/usr/games:/usr/local/games:/snap/bin:/home/wxx/SecurityMonitor/toolchain/gcc-4.6.4/bin/

2.4、测试

$ arm-none-linux-gnueabi-gcc -v
Using built-in specs.
COLLECT_GCC=arm-none-linux-gnueabi-gcc
COLLECT_LTO_WRAPPER=/home/wxx/Linux_4412/toolchain/gcc-4.6.4/bin/../libexec/gcc/arm-arm1176jzfssf-linux-gnueabi/4.6.4/lto-wrapper
Target: arm-arm1176jzfssf-linux-gnueabi
Configured with: /work/builddir/src/gcc-4.6.4/configure --build=i686-build_pc-linux-gnu --host=i686-build_pc-linux-gnu --target=arm-arm1176jzfssf-linux-gnueabi --prefix=/opt/TuxamitoSoftToolchains/arm-arm1176jzfssf-linux-gnueabi/gcc-4.6.4 --with-sysroot=/opt/TuxamitoSoftToolchains/arm-arm1176jzfssf-linux-gnueabi/gcc-4.6.4/arm-arm1176jzfssf-linux-gnueabi/sysroot --enable-languages=c,c++ --with-arch=armv6zk --with-cpu=arm1176jzf-s --with-tune=arm1176jzf-s --with-fpu=vfp --with-float=softfp --with-pkgversion='crosstool-NG hg+default-2685dfa9de14 - tc0002' --disable-sjlj-exceptions --enable-__cxa_atexit --disable-libmudflap --disable-libgomp --disable-libssp --disable-libquadmath --disable-libquadmath-support --with-gmp=/work/builddir/arm-arm1176jzfssf-linux-gnueabi/buildtools --with-mpfr=/work/builddir/arm-arm1176jzfssf-linux-gnueabi/buildtools --with-mpc=/work/builddir/arm-arm1176jzfssf-linux-gnueabi/buildtools --with-ppl=/work/builddir/arm-arm1176jzfssf-linux-gnueabi/buildtools --with-cloog=/work/builddir/arm-arm1176jzfssf-linux-gnueabi/buildtools --with-libelf=/work/builddir/arm-arm1176jzfssf-linux-gnueabi/buildtools --with-host-libstdcxx='-static-libgcc -Wl,-Bstatic,-lstdc++,-Bdynamic -lm' --enable-threads=posix --enable-target-optspace --without-long-double-128 --disable-nls --disable-multilib --with-local-prefix=/opt/TuxamitoSoftToolchains/arm-arm1176jzfssf-linux-gnueabi/gcc-4.6.4/arm-arm1176jzfssf-linux-gnueabi/sysroot --enable-c99 --enable-long-long
Thread model: posix
gcc version 4.6.4 (crosstool-NG hg+default-2685dfa9de14 - tc0002)

3、tftp环境搭建

用途： uImage （内核）、 exynos4412-fs4412.dtb（设备树）文件都可以通过tftp从Ubuntu所在的tftp服务器端来加载
板子：客户端
Ubuntu ：服务器端 C-S

3.1、安装tftp服务器

首先检查tftp服务器是否存在： dpkg -s tftpd-hpa
若未安装：sudo apt-get install tftpd-hpa tftp-hpa
通过安装时的打印信息，来确定在etc目录下的配置文件

3.2、配置文件修改

sudo vi /etc/default/tftpd-hpa
#/etc/default/tftpd-hpa
#用户名
TFTP_USERNAME="tftp"
#你的tftp服务器所在的路径
TFTP_DIRECTORY="/home/linux/tftpboot"
#tftp服务器的网关和端口号
TFTP_ADDRESS="0.0.0.0:69"
#tftp 文件服务器的可供选择的权限， get file\ put file \ list file
TFTP_OPTIONS="-l -c -s"

3.3、创建tftp服务器所在的路径

mkdir  /home/linux/tftpboot -p    //和配置文件的名字和路径必须保持一致
chmod 777 tftpboot     		      //修改tftp服务器文件夹的权限

3.3、重启tftp服务器

~$ sudo service tftpd-hpa restart
tftpd-hpa stop/waiting
tftpd-hpa start/running, process 6439

板子启动加载内核的时候经常遇到TTTTTTT… 可能原因有

网络不通
ping不通，网络配置有关
tftp服务器没有启动

3.4、本地回环测试

 tftp  127.0.0.1
 tftp>get main.c //下载文件从tftpboot目录下 （保证tftpboot目录下有你要下载的文件）
tftp>put while.c //上传文件到tftpboot目录下  （保证当前目录有你要上传的文件）
tftp>q            //退出
查看当前文件目录，可以看到从tftpboot目录下载的main.c文件，打开tftpboot目录，可以看到while.c文件

3.5、常见问题

1. tftp>get file
Transfertimed out.
原因： tftpd服务没有启动，重启tftp服务器：sudo service tftpd-hpa restart
2.tftp>get file
Errorcode 2: Only absolute filenames allowed
原因：在/etc/xinetd.d/tftpd中设置的server_args为/etc/default/tftpd-hpa
3. tftp>put file
Errorcode 1: File not found
原因：当前目录下指定的文件file不存在；或tftpd启动参数中没有指定-c选项，允许上传文件

4、nfs环境搭建

用途：通过nfs挂载根文件系统，/nfsroot=… 内核起来的时候，在最后会加载文件系统，（根据你的参数去加载文件系统）

4.1、安装

sudo apt-get update       //更新一下源
sudo apt-get -f install   //更新一下依赖
sudo apt-get install nfs-kernel-server   //如果不存在，就在线下载并安装

4.2、修改配置文件

mkdir ~/source
cp rootfs.tar.gz .
tar xvf rootfs.tar.gz  //解压
//当前目录下的文件
linux@ubuntu:~/source$ ls
rootfs  rootfs.tar.xz
//修改配置
sudo vim /etc/exports
添加如下内容：
/home/linux/source/rootfs  *(rw,sync,no_subtree_check,no_root_squash)
路径==>nfs路径===>nfs又是什么？  一个路径*四个参数
其中：
	/home/linux/source/rootfs：共享的目录；
	*：不限定客户端；
	rw：共享目录可读可写；
	sync：将数据同步写入内存缓冲区与磁盘中，效率低，但可以保证数据的一致性；
	no_subtree_check ：即使输出目录是一个子目录，nfs服务器也不检查其父目录的权限，这样可以提高效率；
	no_root_squash：来访的root用户保持root帐号权限；

4.3、重启nfs服务器

sudo /etc/init.d/nfs-kernel-server restart

5、uboot引导盘制作

目标：能引导加载内核
烧写工具默认从 0 扇区开始烧写，这里我们自己在 uboot 之前放一个 512 字节的空镜像

将资料中“u-boot 镜像”中的 u-boot-fs4412.bin 拷贝到 ubuntu 的家目录下
在终端输入如下命令，制作一个 512 字节的空镜像
$ sudo dd if=/dev/zero of=zero.bin count=1
显示如下信息，则表示制作成功
执行如下命令，将 uboot 追加到 zero.bin 之后生成 win-u-boot-fs4412.bin
$ cat zero.bin u-boot-fs4412.bin > win-u-boot-fs4412.bin
再执行如下命令，制作一个 1M 的空镜像（用于擦除 SD 卡中原有的数据）
$ sudo dd if=/dev/zero of=clear.bin count=2048
把生成的 win-u-boot-fs4412.bin 和 clear.bin 拷贝到 windows 下
将 SD 卡插入到电脑上（卡槽/USB 读卡器均可），使其在 windows 下识别（若不识别，可能是已经在 ubuntu 中识别了，在可移动设备中将其断开即可）
使用“Win32DiskImager”进行镜像文件的烧写

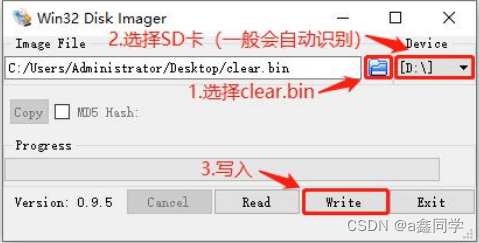

在弹出的界面中先选择要烧写的镜像文件（clear.bin），然后选择要烧写的设备（SD 卡）最后单击“Write”进行烧写

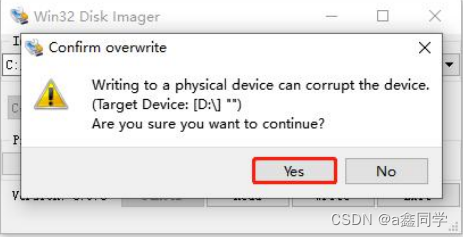

在弹出的对话框中单击“Yes”

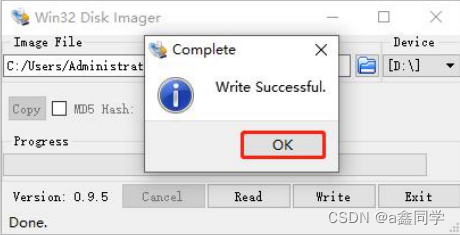

在弹出的对话框中单击“OK”完成烧写

因为 clear.bin 为空镜像，所以写入后 SD 卡中的前 2048 个扇区中的数据被擦除
再选择 uboot 镜像完（win-u-boot-fs4412.bin），然后单击“Write”进行烧写

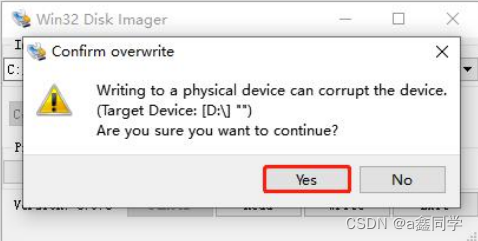

在弹出的对话框中单击“Yes”

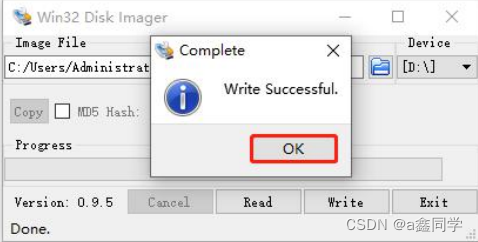

在弹出的对话框中单击“OK”完成烧写
将 SD 卡插入开发板的卡槽，调整拨码开关为 SD 卡启动，查看 uboot 是否能正常启动
注：uboot 正常启动后 LED2 灯会点亮且终端上也会打印 uboot 相关的信

6.SecureCRT串口配置

在这里插入图片描述

配置Port端口(COM3)要与计算机中设备管理的端口号一致
配置适合的波特率Baud rate一般设置为115200，配置成功点击connect

7、uboot环境变量设置

7.1、板子上电

Checking Boot Mode ... EMMC4.41
Net:   dm9000
Hit any key to stop autoboot:  0
FS4412 #  （能进入到这里）

7.2、uboot环境变量设置

输入printenv
set serverip 192.168.1.200
set ipaddr 192.168.1.100
set gatewayip 192.168.1.1
setenv bootcmd tftp 41000000 uImage\;tftp 42000000 exynos4412-fs4412.dtb\;bootm 41000000 - 42000000
setenv bootargs root=/dev/nfs nfsroot=192.168.1.200:/home/fengjunhui/source/rootfs rw console=ttySAC2,115200 init=/linuxrc ip=192.168.1.100

(C --- S )  Client  Server
setenv bootargs（传递给内核的启动参数） root=/dev/nfs（根文件挂载方式）192.168.1.200:/home/fengjunhui/source/rootfs  rw  console（制定打印信息的终端）=ttySAC2,115200（内核向串口输入信息）init=/linuxrc（指定内核运行第一个程序（缺省则从/sbin/init启动）） ip=192.168.1.100（指定本机ip） (超级终端显示如下图)
saveenv（保存到emmc中）一定要保存呐！！！

查看环境变量信息：
FS4412 # pri
gatewayip=192.168.1.1
baudrate=115200
bootargs=root=/dev/nfs nfsroot=192.168.1.200:/home/fengjunhui/source/rootfs rw console=ttySAC2,115200 init=/linuxrc ip=192.168.1.100
bootcmd=tftp 41000000 uImage;tftp 42000000 exynos4412-fs4412.dtb;bootm 41000000 - 42000000
bootdelay=3
ethact=dm9000
ethaddr=11:22:33:44:55:66
gatewayip=192.168.1.1
ipaddr=192.168.1.100
netmask=255.255.255.0
serverip=192.168.1.200
stderr=serial
stdin=serial
stdout=serial

Environment size: 474/16380 bytes

测试引导镜像启动：
fengjunhui@ubuntu:~/tftpboot$ ls
examples.desktop  exynos4412-fs4412.dtb  uImage  （保证无误）
FS4412 # boot
 dm9000 i/o: 0x5000000, id: 0x90000a46
DM9000: running in 16 bit mode
MAC: 11:22:33:44:55:66
operating at 100M full duplex mode
Using dm9000 device
TFTP from server 192.168.1.200; our IP address is 192.168.1.100
Filename 'uImage'.
Load address: 0x41000000
Loading: T #################################################################
380.9 KiB/s
done
Bytes transferred = 3705424 (388a50 hex)
.......
VFS: Mounted root (nfs filesystem) on device 0:10.
[    3.550000] devtmpfs: mounted
[    3.550000] Freeing unused kernel memory: 240K (c0677000 - c06b3000)
[root@farsight ]#       ok,成功进入文件系统。

好，到这里咱们基本的环境配置就OK了。
