网络基础八之VLan和三层交换机

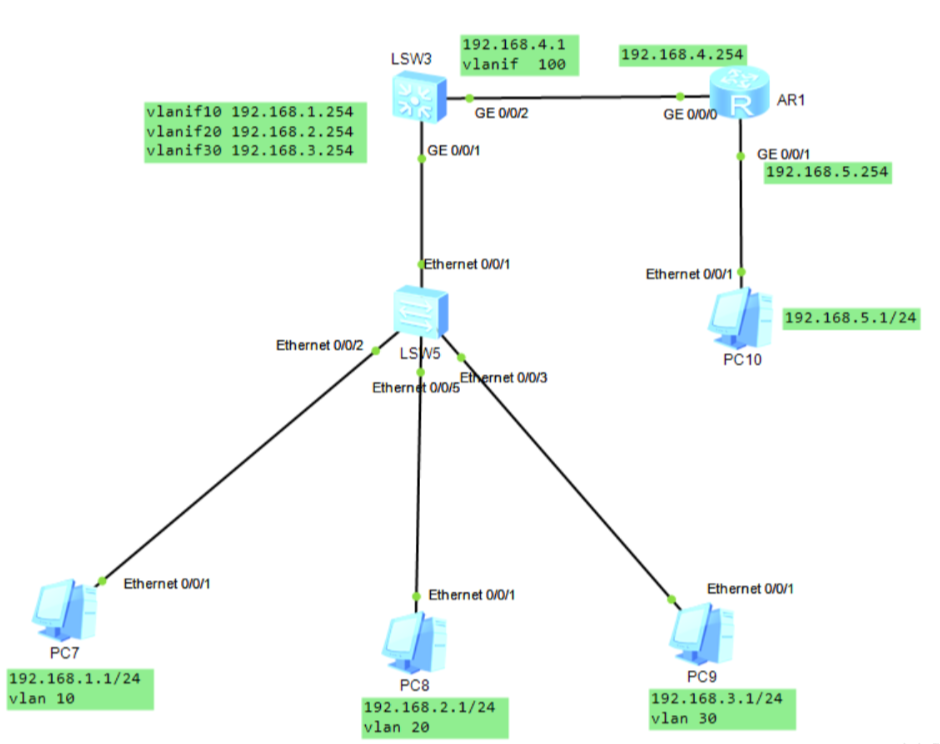

路由器、三层交换机、交换机实现PC机通信：

第一步，在交换机中先配置vlan数值（vlan batch）10 20 30，再设置接口。

使用命令：

① vlan batch 10 20 30

② port link-type access port default vlan 10

port link-type access port default vlan 20

port link-type access port default vlan 30

③ port link-type trunk port trunk allow-pass 10 20 30 100

最后查下vlan表，display port vlan active

第二步，在三层交换机中，先配置vlan数值（vlan batch）10 20 30 100，再设置接口（包括虚拟）。

使用命令：

① vlan batch 10 20 30 100

② port link-type trunk port trunk allow-pass 10 20 30 100

③ port link-type access port default vlan 100

④ int vlanif 10 ip address 192.168.1.254 24

int vlanif 20 ip address 192.168.2.254 24

int vlanif 30 ip address 192.168.3.254 24

int vlanif 100 ip address 192.168.4.1 24

这里要注意，虚拟接口必须是设置vlanif，还有就是三层交换机把他看成路由器；

第三步，在路由器中配置接口，

使用命令：

① ip address 192.168.4.254 24

ip address 192.168.5.254 24

第四步，下一跳（记住他只是单向的），

使用命令：

ip route-static 0.0.0.0 0.0.0.0 192.168.4.1（这里因为路由器右边只连接了终端设备所以可以默认）

ip route-static 192.168.5.0 24 192.168.4.254

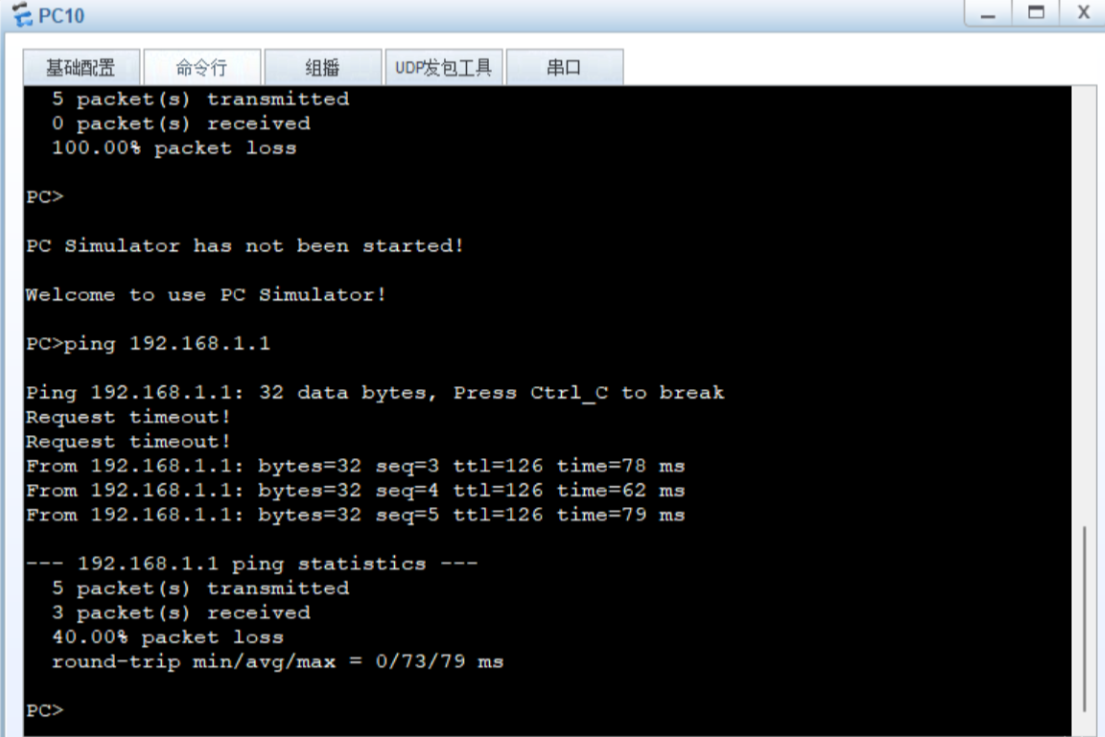

最后ping一下 就都通了！

PS：这里有个提示，单臂路由的命令（不常用）

这里需要虚拟接口，虚拟接口int g0/0/0.10

①ip address 192.168.10.1 24（配ip）

②dotlp termination vis 10（配vlan）

③arp broadcast enable（开启arp广播）
