目标：在屏幕上显示一个数字，并用定时器动态修改其显示值，效果如下图（为了操作步骤尽可能简单，导致效果有点丑）

操作步骤：

开启定时器
Legato字体管理
在屏幕上显示hello world
添加代码实现数字时钟

使用板子为官方IGAT开发板，以下都是使用例程quickstart，在其工程内进行修改

开启定时器

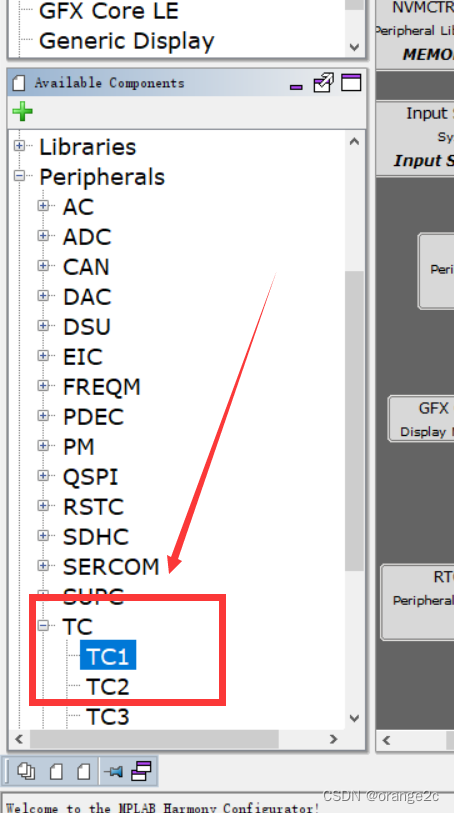

在harmony编辑界面左下角框内找到TC1，将其拖入中间的主界面内

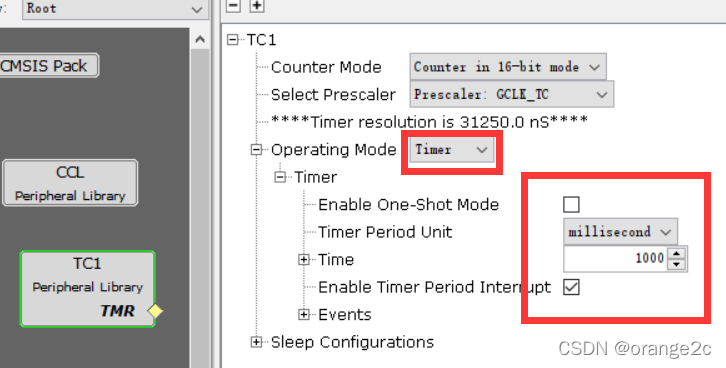

2. 设置其为1000ms，勾选中断

3. 点击左上角生成代码，harmony启用定时器还是蛮简单的

在harmony的菜单栏点击 Tools -> legato Graphics Composer 进入legato界面

Legato字体管理

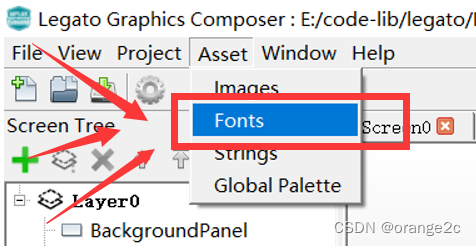

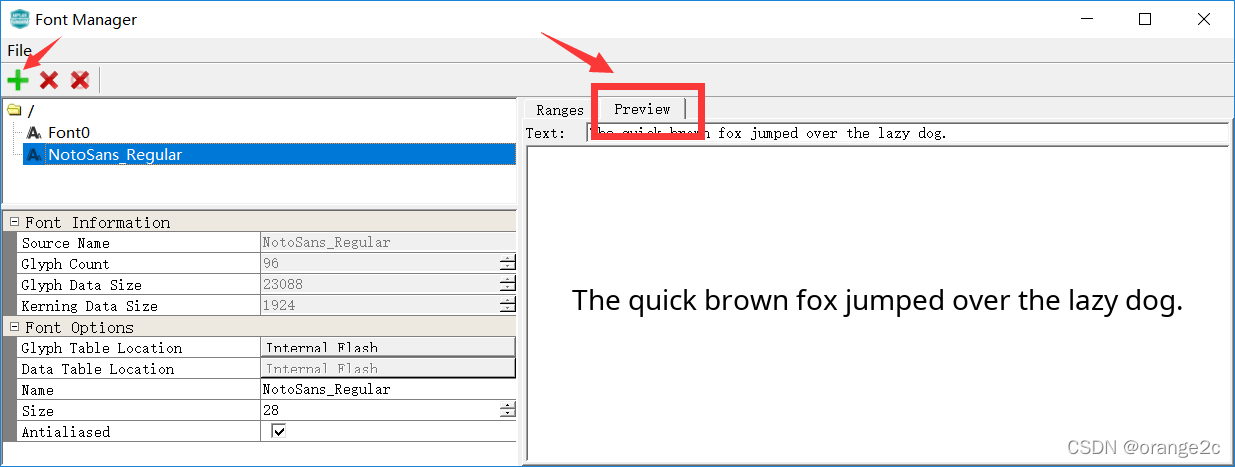

点击legato界面左上角 asset -> Fonts 进入字体管理器

1. 添加新字体

字体管理器左上角，那个绿色加号即是添加新字体，点击右边的preview即可预览字体样式。

除了自带的字体文件，也可以添加自己的字体文件。你所添加的每一个字体，都会被转化为数组的形式，生成到工程的代码文件中，并占用你的内存

2. 选择带上指定字符

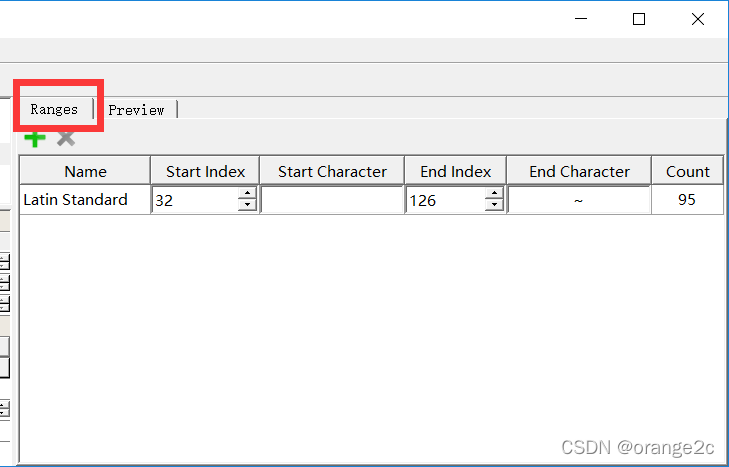

点击右边的ranges按钮，显示以下界面

Start index32，End index126。含义是将从编号32（空格）到编号126（~）的95个字符（ascii中的所有可显示字符）的取模数据都强制保存到代码中，即使其在legato内没有被用到。当然，你也可以修改这个范围以更好的节省内存。

默认情况下，只有被用到的字符的取模数据才会被编译进程序中。毕竟一个字体包括65535个字符，这么多数据肯定不能全装进单片机里。

我们本节的程序，初始时在屏幕上只显示个hello world，系统会认为我们只用到了helowrd这个字符，为了节省内存就只将这7个字符的取模数据存进代码中，而没有123456789的取模数据，后续我们要在代码中显示数字时就会出错。

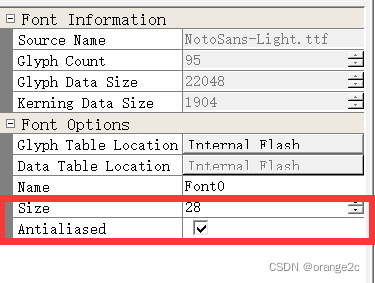

3. 字体其他设置

Size：是设置本字体的大小（取模时的大小）。在画布上放置文本时，如果觉得字太小，就得回到这个字体管理器内修改。如果你需要显示多种大小的文本，就要注册多个字体。

Antialiased：抗锯齿，勾选上之后会大幅增加占用的内存，需要在美观与内存占用之间取舍

屏幕上显示个hello world

这是在屏幕上显示文本的通用步骤

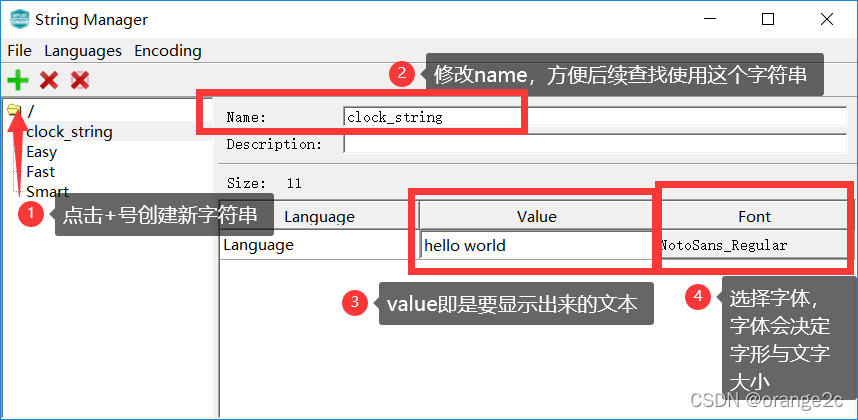

1. 进入字符串管理界面

点击菜单栏 asset -> strings

所有要显示的文本，都需要先在字符串管理器内定义。

2. 定义一个字符串hello world

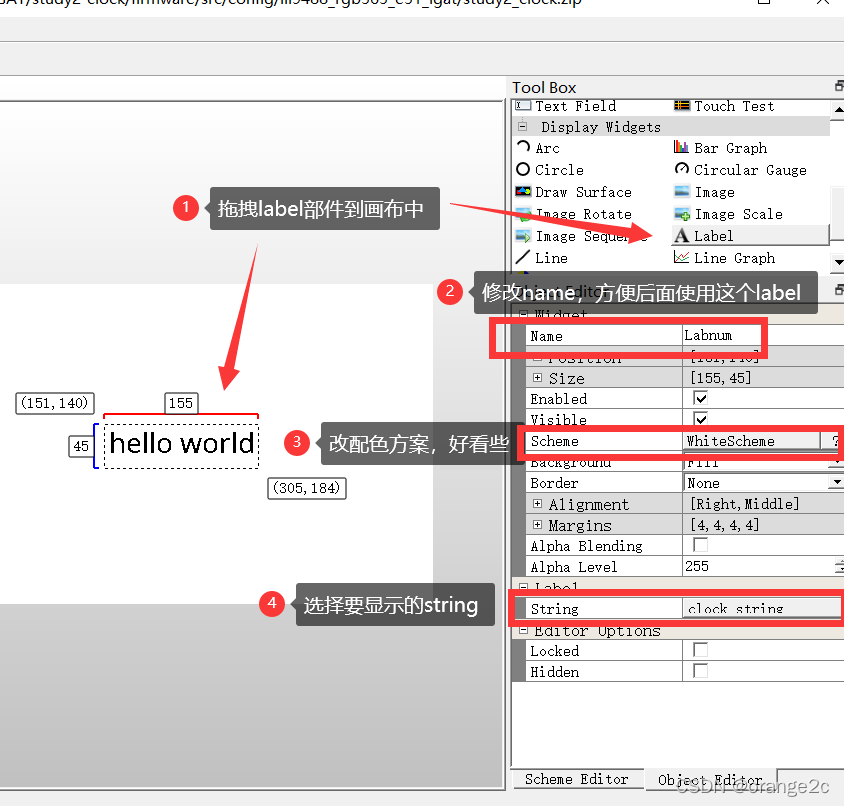

3. 在画布内添加label部件

这里只是将字符串与label绑定到一起，如果在字符串管理器内修改文本的值，画布内也会同步变成新的值，如果觉得文本显示的尺寸不合适，就得去字体管理器内修改字体大小。（如果要显示多种不同大小的文本，就要去字体管理器内注册多个字体）

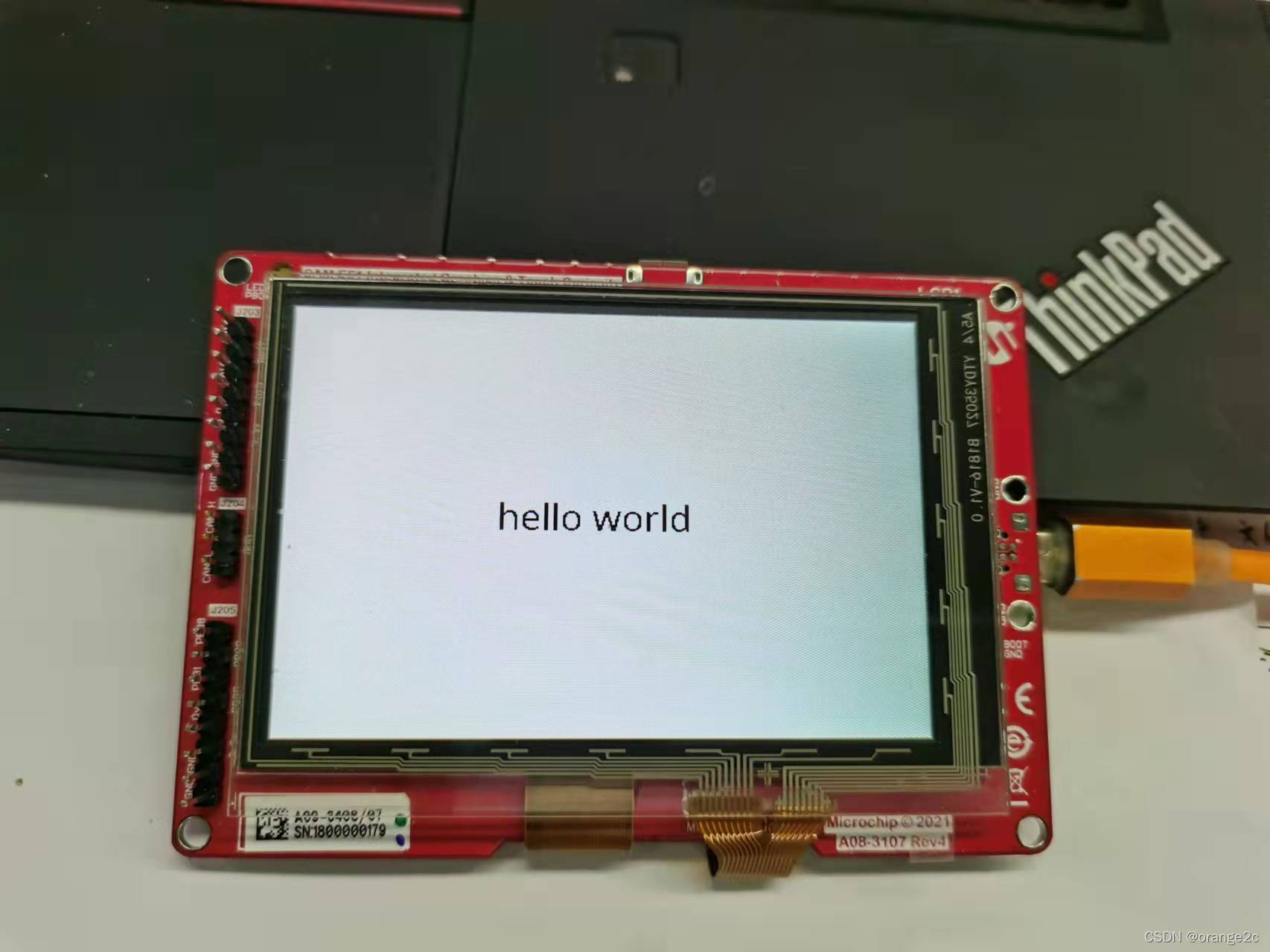

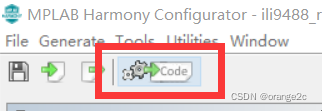

到这，我们已经完成了legato显示文本所需要的所有设置，点击legato界面内的生成代码按钮，再点击harmony界面内的生成代码按钮。等待harmony生成新代码，并将这份代码烧录进开发板，显示如下。开机即会显示预先设置好的界面。

添加代码实现数字时钟

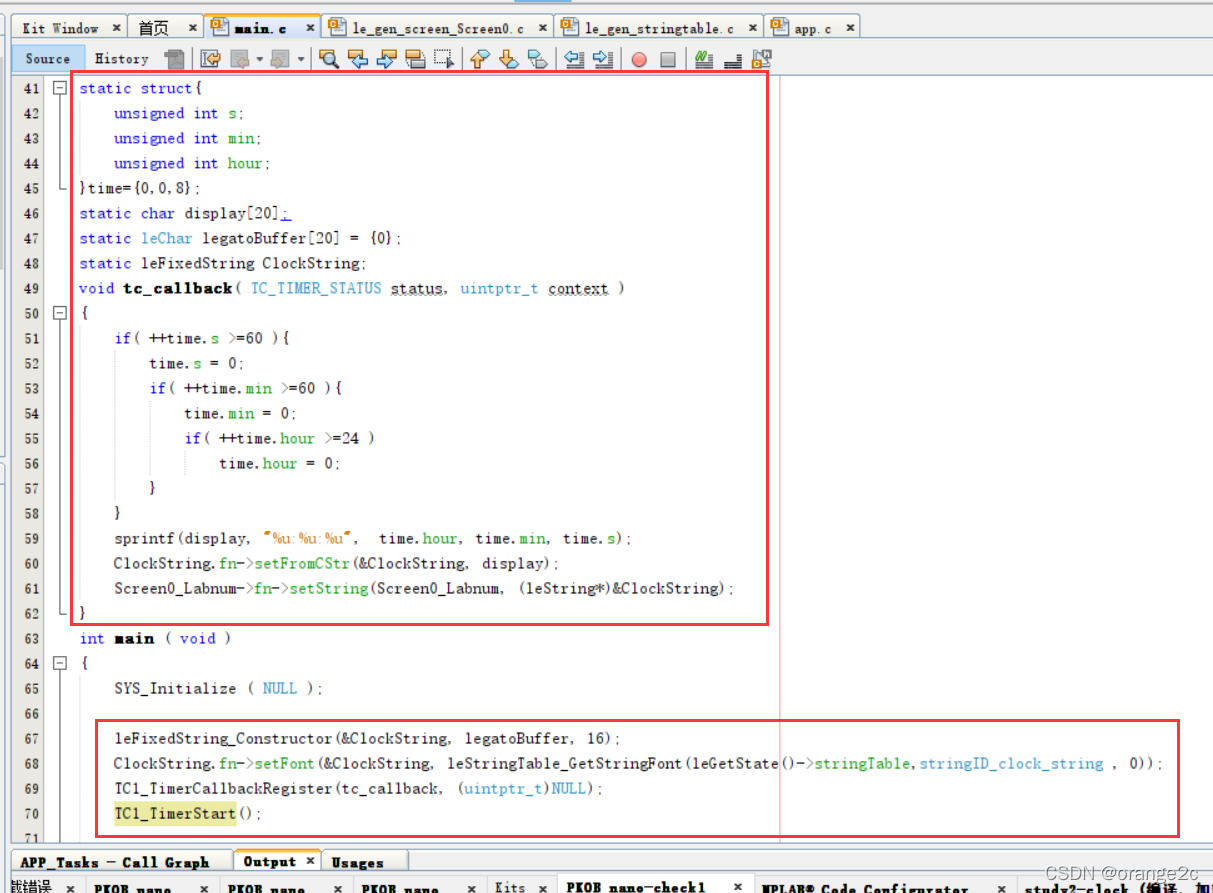

以下代码都是修改存放在main.c文件内，这里只是在偷懒，实际项目中肯定要针对每个功能都创建一个.c文件。

1. 添加一些头文件

#include <stdio.h>
#include "gfx/legato/generated/le_gen_init.h"

2. 定义一些全局变量

static struct{
    unsigned int s;
    unsigned int min;
    unsigned int hour;
}time={0,0,0};  //用来保存时间

static char display[20]; //定义数组，用来存放我们要显示的字符串

static leFixedString ClockString;  //定义一个legato字符串结构体，
static leChar legatoBuffer[20] = {0}; //定义一个legato字符数组，作为上面结构体的存储空间

3. 在main函数内放置初始化函数

leFixedString_Constructor(&ClockString, legatoBuffer, 16);

这一句的功能是为ClockString指定一个存放字符串的空间，基地址是legatoBuffer，占用16字节（legato一个字符占用2字节）

leFixedString结构体的原型里，存储数据的部分是个指针，需要手动为其指定存储字符串所用的内存区域

ClockString.fn->setFont(&ClockString, leStringTable_GetStringFont(leGetState()->stringTable,stringID_clock_string , 0));

以上代码里套了几个函数，功能是为ClockString结构体设置字体，采用我们之前在legato界面中定义的字符串helloworld的字体（该字符串的名字是clock_string）。

后面函数参数中的stringID_clock_string ，定义的位置位于：

source file/config/xxx_igat/gfx/legato/generated/le_gen_assets.h

不想翻过去找的话，就根据规律直接stringID_加上在字符串管理器定义字符串时的name参数。

TC1_TimerCallbackRegister(tc_callback, (uintptr_t)NULL);
TC1_TimerStart();

以上代码是为tc1指定回调函数，并启动tc1

4. 定义tc1回调函数，内容是改变屏幕显示的数字

注意，这里为了图方便，将更改屏幕内容的函数写在了定时器回调函数中。实际项目中禁止这样做，因为如果在legato设置了多个界面，在切换到界面2时，如果定时器内执行了修改界面1部件的代码，会导致出错，屏幕会失控。

void tc_callback( TC_TIMER_STATUS status, uintptr_t context )
{

    if( ++time.s >=60 )

    {
        time.s = 0;
        if( ++time.min >=60 )
        {
            time.min = 0;
            if( ++time.hour >=24 )
                time.hour = 0;
        }
    }

    sprintf(display, "%u:%u:%u",  time.hour, time.min, time.s);

    ClockString.fn->setFromCStr(&ClockString, display);

    Screen0_Labnum->fn->setString(Screen0_Labnum, (leString*)&ClockString);
}

最后3行代码的解析：

sprintf(display, "%u:%u:%u",  time.hour, time.min, time.s);

使用sprintf函数生成我们需要显示的文本，存储到自定义的display数组

ClockString.fn->setFromCStr(&ClockString, display);

将上一步生成的字符串，设置进ClockString字符串结构体

Screen0_Labnum->fn->setString(Screen0_Labnum, (leString*)&ClockString);

将ClockString的传送给之前定义的label标签，即可在屏幕上显示了

这个代码还有很多改进空间，这里只是为了尽可能简单。

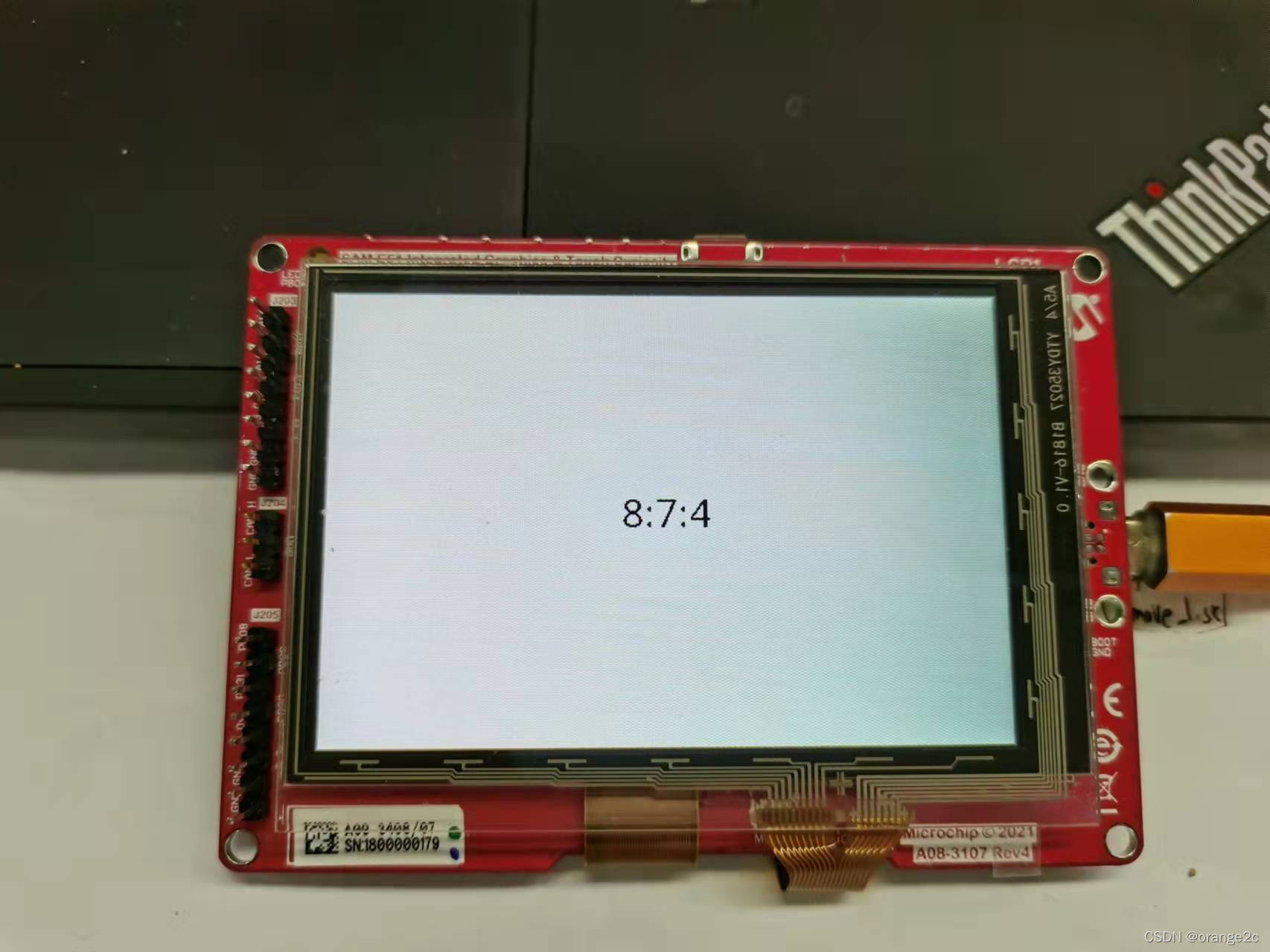

放置一段时间后的效果如下：
