按键消抖+点亮led灯

---

前言

  本课程是按键消抖的一个扩展内容，主要是通过实验观察按键消抖和不消抖的一个区别。

---

一、按键消抖

  按键抖动：按键抖动通常的按键所用开关为机械弹性开关，当机械触点断开、闭合时，由于机械触点的弹性作用，一个按键开关在闭合时不会马上稳定地接通，在断开时也不会一下子断开。因而在闭合及断开的瞬间均伴随有一连串的抖动。当按下一次按键，可能在A点检测到一次低电平，在B点检测到一次高电平，在C点又检测到一次低电平。同时抖动是随机，不可测的。那么按下一次按键，抖动可能会误以为按下多次按键。

1.按键消抖目的：消除按键抖动对我们程序的影响。

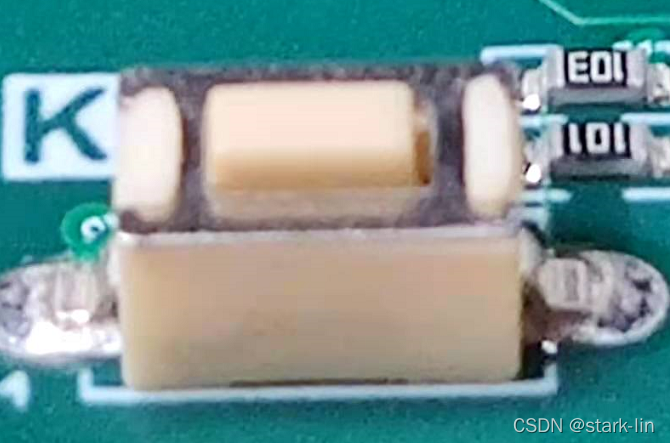

图1. 按键特写 2. 按键消抖解决方案1：延迟采样。

图2. 延迟采样
3. 按键消抖解决方案2：信号变化频率平稳后并且持续20ms则采样。

图3. 信号平稳后采样

---

二、任务描述

  使用按键控制开发板上一个led灯的亮灭，当按键按下的时候led灯就亮，当再一次按下按键的时候led就不亮了。由于按键存在抖动，按键松开的时候led灯就不亮，所以需要一个消抖模块对按键消抖。通过实验来观察消抖和不消抖的一个区别。

---

三、系统框图

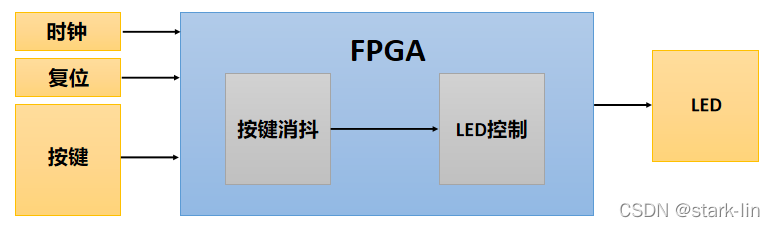

图4. 系统框图

---

四、模块描述

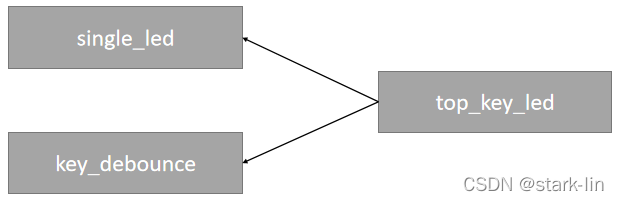

图5. 模块关系示意图

---

五、模块代码

1. 创建single_led文件，编写single_led模块代码

module single_led(
	input 	clk      ,//开发板晶振频率50MHz
	input 	rst_n    ,//复位下降沿有效
	input 	flag     ,//消抖完成标志
	input 	key_value,//稳定按键信号

	output 	reg	led //led灯
);

//计时器模块
always@(negedge rst_n or posedge clk)begin
	if(!rst_n)begin
		led <= 1'b0;//初始化led灯，高电平有效
	end
	else if(flag && ~key_value)begin
		led <= ~led;//稳定电平对led取反
	end
	else begin
		led <= led;//其他时刻，led等于其自身
	end
end
endmodule

2. 创建key_debounce文件，编写key_debounce模块代码

module key_debounce(
	input 	wire 	clk  ,//时钟50MHz
	input 	wire 	rst_n,//复位信号，下降沿有效
	input 	wire 	key  ,//按键

	output 	reg 	flag ,//消抖完成标志,0表示还在抖动，1表示抖动结束
	output 	reg 	key_value//消抖完的有效电平
);
parameter 		DELAY = 20'd1000_000;//20ms
reg 	[19:0]	delay_cnt		    ;//延迟计数器
reg 			key_reg 		    ;//中间按键寄存器，存放当前按键信号，用于和下次按键信号做比较

//延迟计数器模块
always@(posedge clk or negedge rst_n)begin
	if(!rst_n)begin//按键复位
		delay_cnt <= 20'd0;//初始延迟计数器默认为0
		key_reg <= 1'b1;//初始中间按键寄存器为高电平，按键高电平无效
	end
	else begin
		key_reg <= key;
		if(key_reg ==1 && key == 0)begin//如果抖动
			delay_cnt <= DELAY;//开始设置延迟计数器初值
		end
		else begin//没有抖动
			if(delay_cnt > 20'd0)begin//如果延迟计数器大于0
				delay_cnt <= delay_cnt - 20'd1;//开始倒数计时
			end
			else begin
				delay_cnt <= 20'd0;//如果延迟计数器小于等于0，延迟计数器清0
			end
		end

	end

end

//根据延迟计数器获取状态以及稳定的按键信号
always@(posedge clk or negedge rst_n)begin
	if(!rst_n)begin//复位信号
		flag <= 1'b0;//抖动标志，初始为抖动
		key_value <= 1'b1;//记录按键稳定信号
	end
	else if(delay_cnt == 1'd1)begin//计数从0包括999_999一共1_000_000个数
		flag <= 1'b1;//条件满足，改变抖动标志
		key_value <= key;//key_value将稳定信号输出
	end
	else begin
		flag <= 1'b0;//计数器没有记满1_000_000个数，始终为抖动
		key_value <= key_value;//key_value保持不变
	end
end
endmodule

3. 新建top_key_led文件，编写top_key_led模块代码

module top_key_led(
	input   wire 	clk  ,//时钟50MHz
	input 	wire 	rst_n,//复位信号，下降沿有效
	input 	wire 	key  ,//按键信号

	output  wire 	led//led灯信号
);
parameter DELAY = 20'd1_000_000;
wire 	flag	 ;
wire 	key_value;

key_debounce#(.DELAY (DELAY)) 	u_key_debounce(//实例化按键消抖模块
.clk  		(clk)  ,//时钟信号
.rst_n		(rst_n),//复位信号
.key		(key)  ,//按键信号

.flag 		(flag) ,//消抖信号
.key_value	(key_value)//按键稳定信号
);

single_led	u_single_led(//实例化led控制模块
.clk  		(clk )     ,//时钟信号
.rst_n		(rst_n)    ,//复位信号
.flag 		(flag)     ,//消抖信号
.key_value	(key_value),//按键稳定信号

.led			(led)//led灯信号
);

endmodule

---

六、项目仿真

1. 编写top_key_led_tb.v文件，进行仿真

`timescale 1ns/1ns//单位/精度
module top_key_led_tb();
parameter CYCLE = 20;
parameter DELAY = 4'd10;//倒计时10x20=200ns

reg clk  ;//时钟
reg rst_n;//复位信号
reg key  ;//按键信号

wire led;//led信号

always#(CYCLE/2) clk = ~clk;//模拟时钟信号，周期20ns

initial begin
   clk = 1'b0  		 ;//时钟低电平
   rst_n = 1'b0		 ;//复位信号低电平
   #(CYCLE)    		 ;//延迟20ns
   rst_n = 1'b1		 ;//复位信号拉高
   key = 1'b1  		 ;//按键高电平，未按下
   #(CYCLE)    		 ;//延迟20ns
   key = 1'b0  		 ;//按键按下
   #(CYCLE)    		 ;//延迟20ns
   key = 1'b1  		 ;//按键高电平，未按下
   #(CYCLE)          ;//延迟20ns
   key = 1'b0        ;//按键按下
   #(CYCLE)          ;//延迟20ns
   key = 1'b1        ;//按键高电平，未按下
   #(CYCLE)          ;//延迟20ns
   key = 1'b0        ;//按键按下
   #(CYCLE*DELAY*4);//延迟超过倒计时时间，观察led信号
   $stop             ;//停止
end

//实例化顶层模块
top_key_led#(.DELAY (DELAY)) u_top_key_led(
.clk	(clk	),
.rst_n  (rst_n)  ,
.key	(key	),

.led	(led	)
);

endmodule

2. 仿真结果

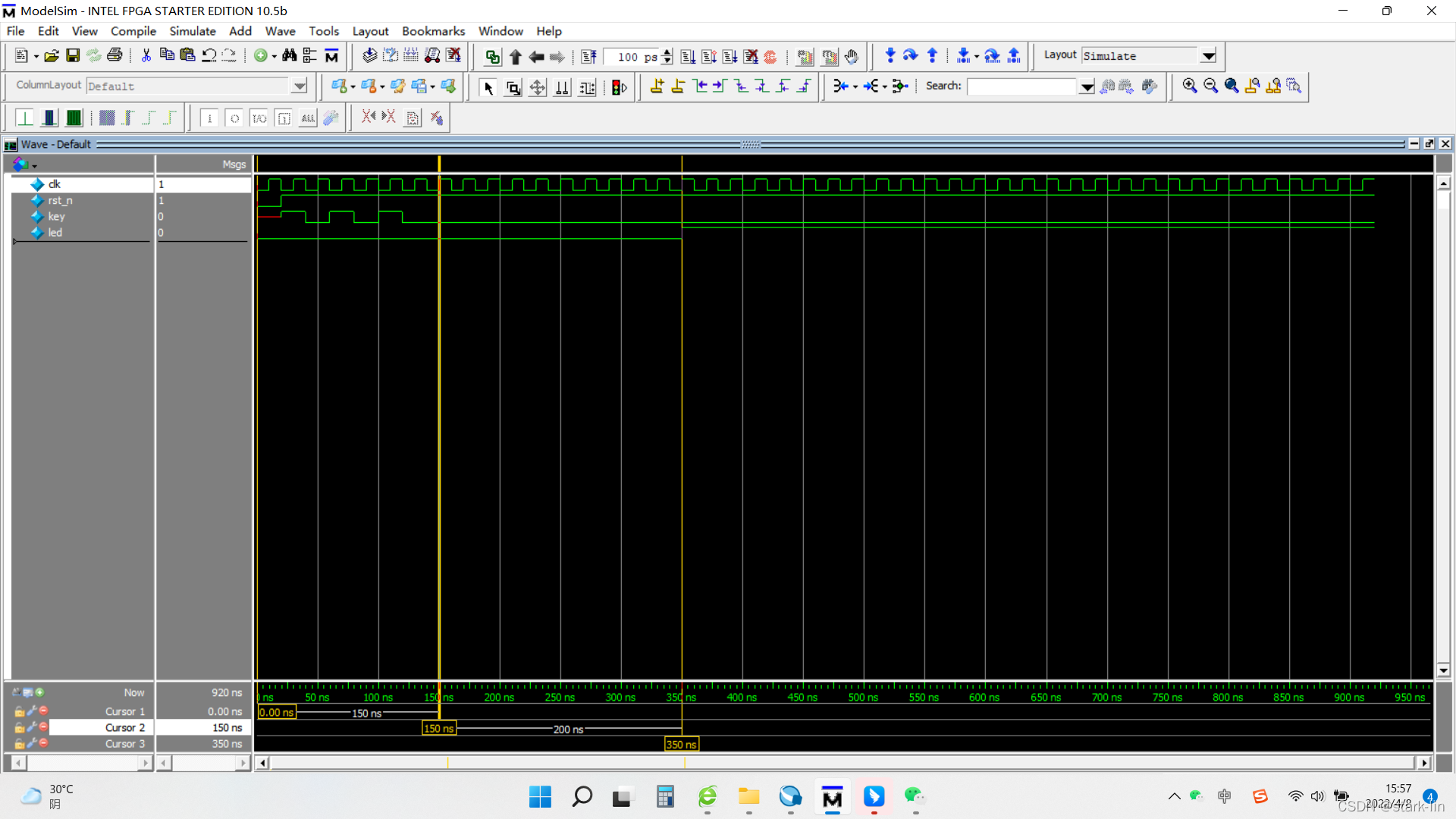

图6. 仿真结果

七、管脚信息

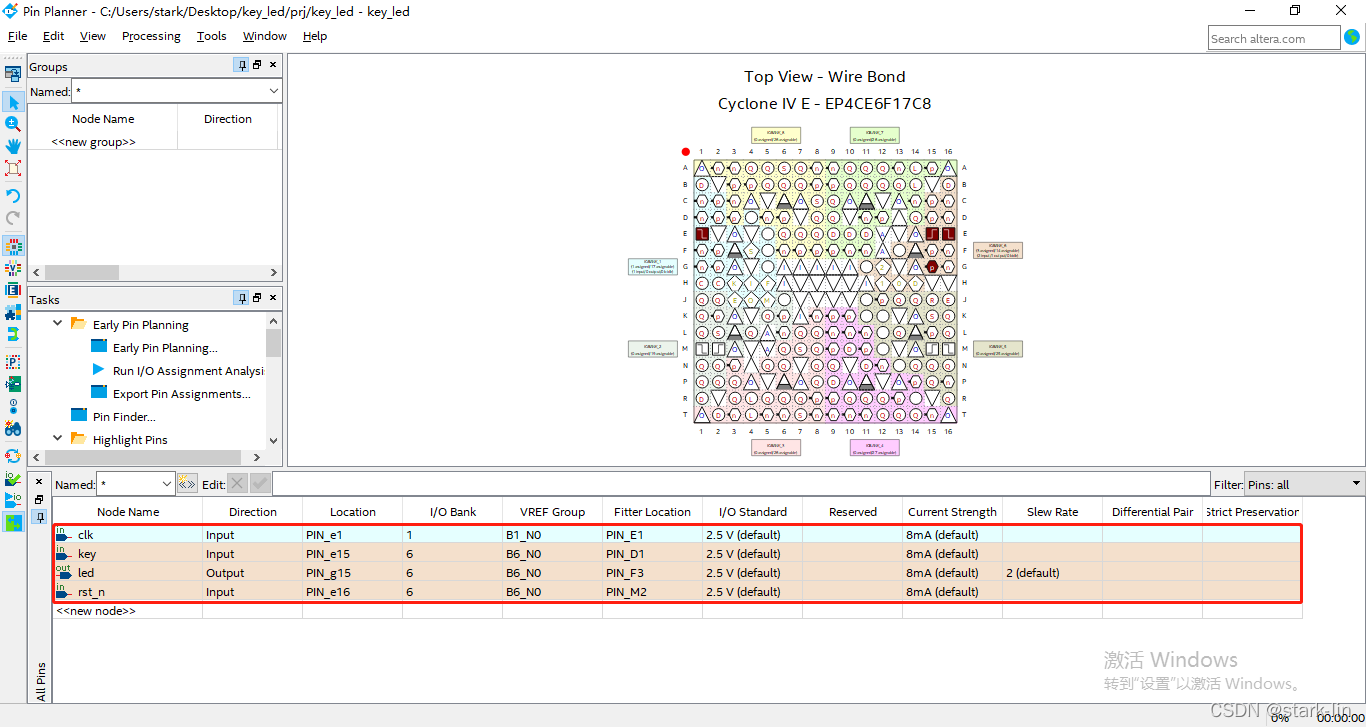

图7. pin planner

元件	管脚
LED0	G15
LED1	F16
LED2	F15
LED3	D16
KEY0	E15
KEY1	E16
KEY2	M16
KEY3	M15
COLOCK(时钟)	E1

表1. 管脚信息表

---

八、运行效果

---

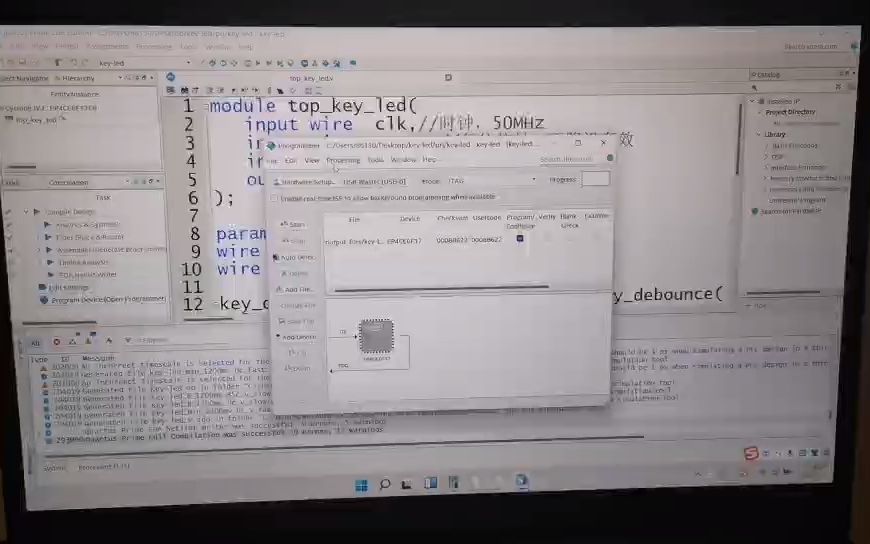

按键控制led+按键消抖

总结

  消抖前的按键控制led和消抖后的按键控制led，效果是不一样的。按键的物理特性导致按键存在抖动，我们不能改变按键的物理特性，但是可以通过代码，来消除按键抖动带来的负面影响。下期课程——按键控制蜂鸣器，将加入同样的按键消抖模块，使用消抖的按键控制蜂鸣器鸣叫。敬请期待！
