Altium Designer的常用操作备忘

封装库中单独改动封装尺寸，更新到PCB

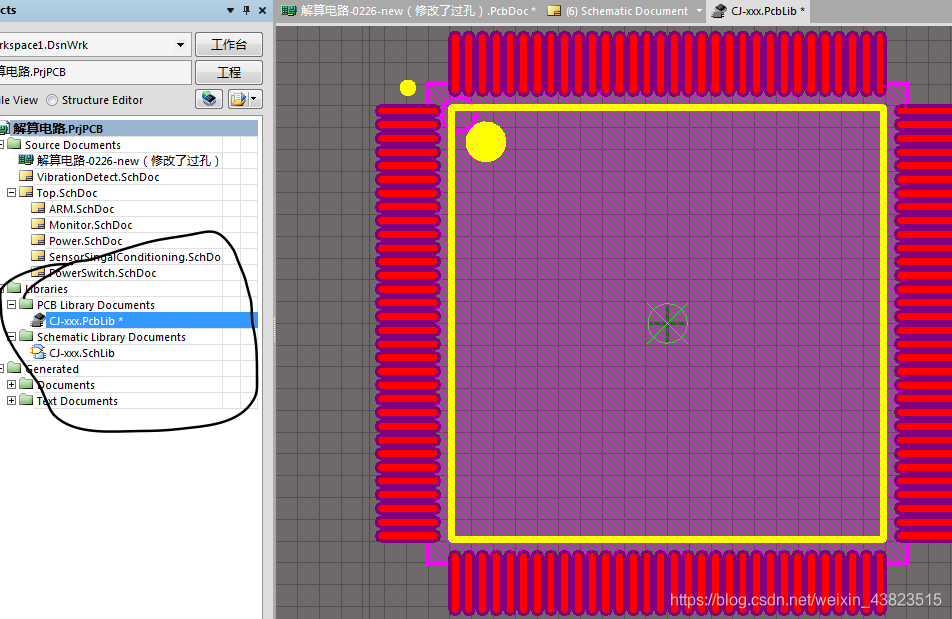

1）  置于xxx.PcbLib界面上。

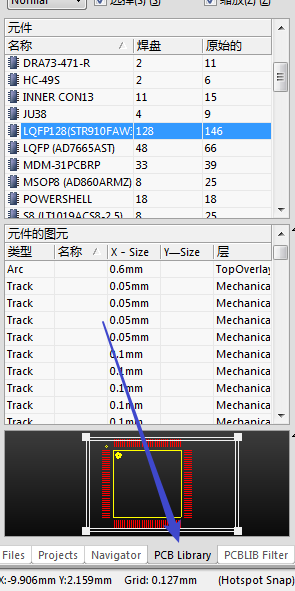

2） 从左下角的Projects 切换到 PCB Library，选中需要改动的封装（我的为LQFP128）



3） 选中其中的任意一个pin脚，右键选“查找相似对象”

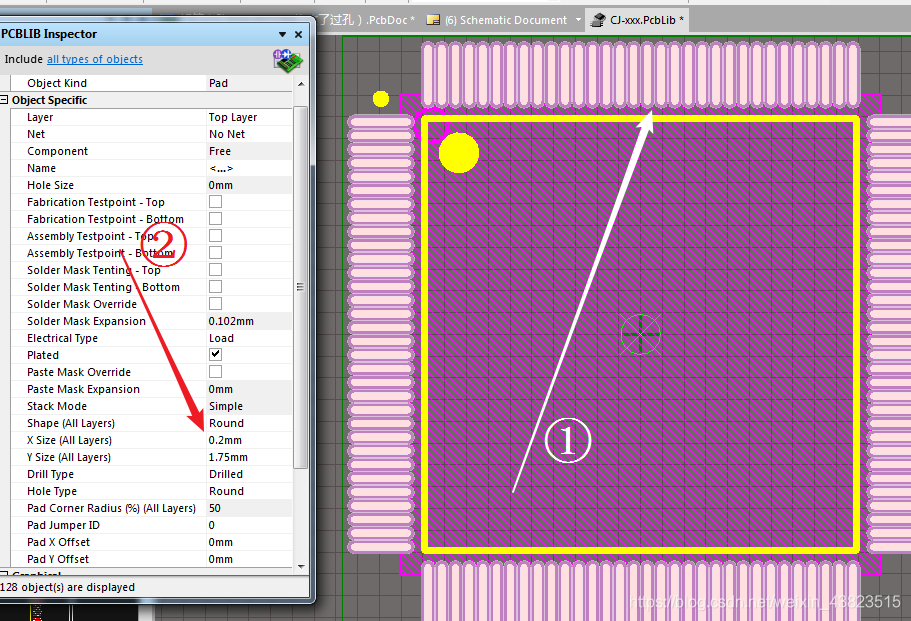

4） 可以看出ARM芯片的所有pin脚已经被选中（见箭头①），Enter后弹出② 窗口 ，在此窗口中进行参数调整。（我的目标是将pin脚的宽度从0.25mm改为0.2mm）

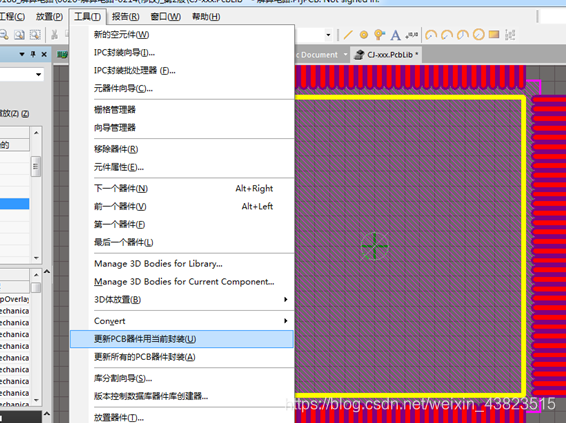

5））  在此界面中，选中“工具再选中“更新PCB器件用当前封装”。

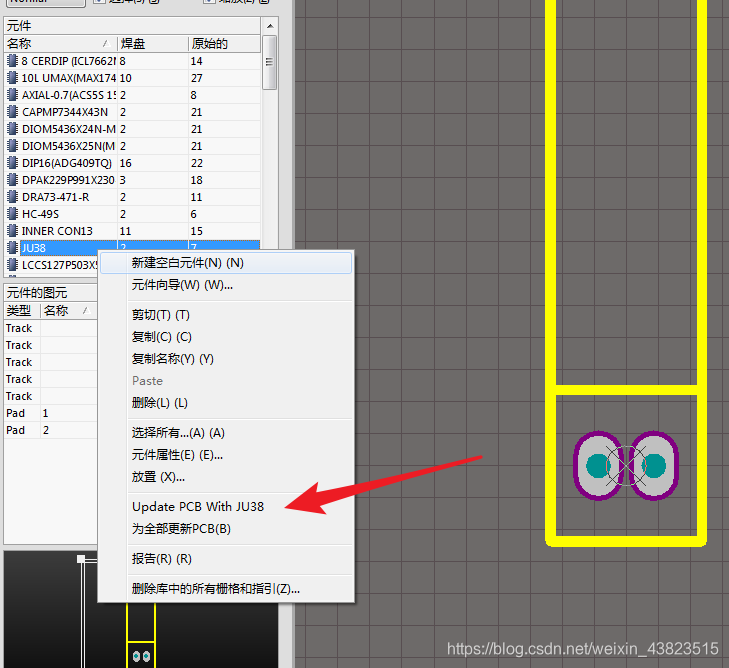

或是点此更新至PCB中。 完成!



原理图的改动，更新到PCB

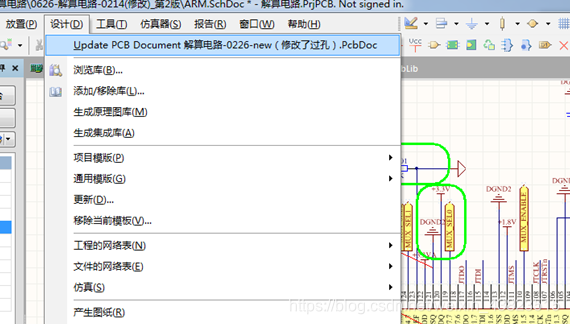

1）  在原理图界面选中”设计”再点“Update PCB Document…”

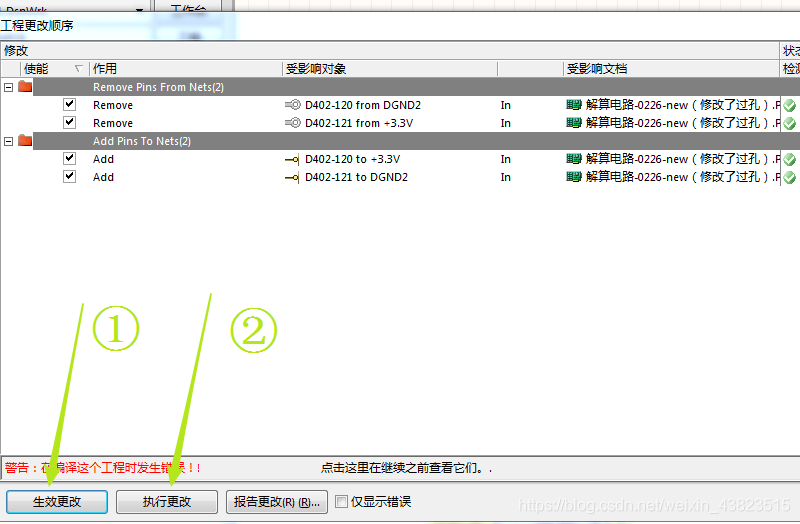

2））  在弹出的窗口中，注意比对修改的内容是否正确，无误则点击”生效更改”再“执行更改”



自动备份

        Altium Designer软件强烈建议设置好自动备份，自己因为没有设置好备份，软件崩溃后我一周的工作量都全报废了，一整个工程文件打开全都为乱码，万幸一周前自己手动复制了一个备份到其它的路径。在此推荐一定要将做的工作随时备份以防万一。

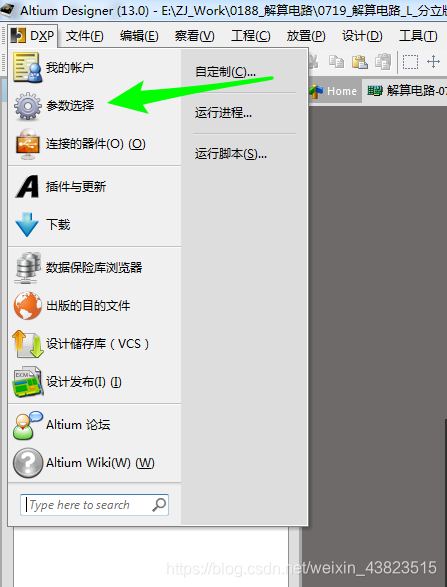

1）  打开altium软件，点击左上角的[DXP]，再选中[参数选择]。

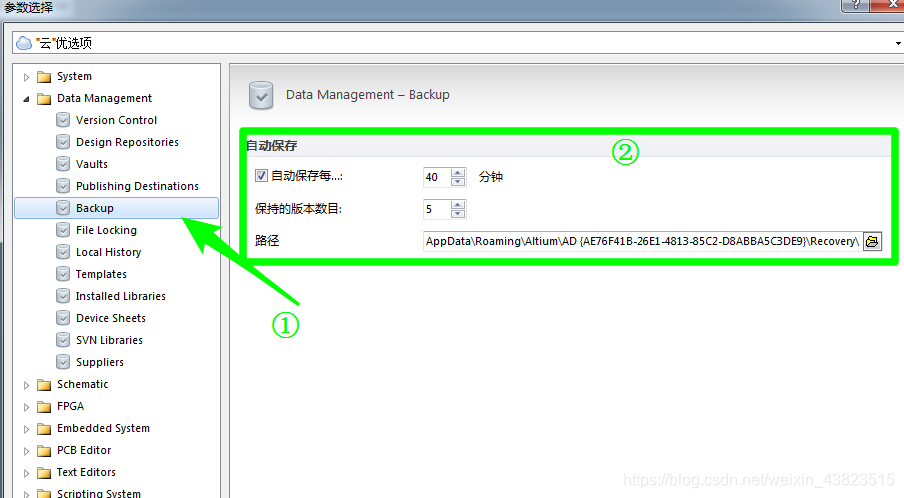

2）  在弹出的参数选择界面里，点击[Data Management]中的[Backup]，显示如②所示的内容，根据自己的需要选择自动保存的间隔时间、保持的版本数目、以及确定保存路径。

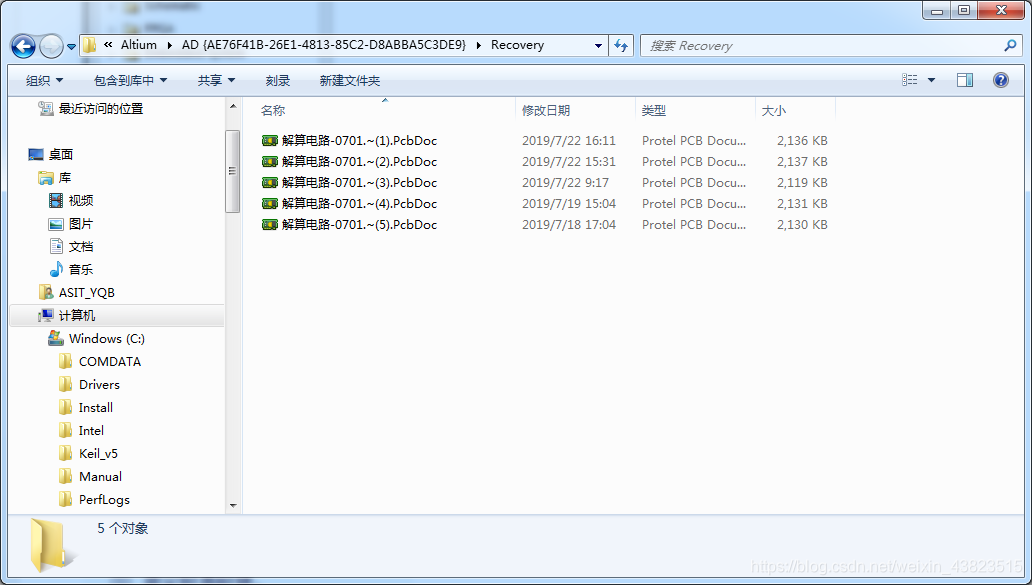

3））  可以在保存的路径里（我事前就已经设置好了）看到自己的PCB板子的备份。



 原理图中查找网络标号

方法一  如果只知道网络标号的名称，尚未找到任何一个，可以：

Ctrl+F，输入网络标号名称，可按顺序逐个查看各个网络标号。

方法二  如果已经看到一个所要查找的网络标号，可以：

按住Alt键不放，鼠标左键单击一个网络标号。

方法三  如果已经看到一个所要查找的网络标号，可以：

鼠标右键单击网络标号，Find Similar Objects，将Text改为Same，点击OK即可。





原理图A3纸打印

1）  在Altium原理图工程界面内[文件]—[页面设置]—[尺寸]

2）  尺寸A4调成A3

3）） 拿上A3纸顶着打印



原理图中封装或参数修改后，更新到PCB

1） 到原理图界面，修改N502的封装，双击N502弹出设置对话框

2）在窗口右下角是N502的封装，双击这个封装弹出设置对话框

3） 单击“浏览”选择一个新的封装

4） 在下面可以看到N502的几种不同的封装，随便选择一个不同的封装，单击选择单击“确定”

5） 设置完成。单击“确定”

6） 封装修改完成，（在原理图界面）单击“设计”单击“Update PCB Documet”将封装更新到PCB

7） 提示是否更新到PCB，单击“Yes”

8））单击“执行更改”将原理图导入到PCB
