施耐德PLC以太网模块固件NOE77101后门账户漏洞

老规矩，首先在官网下载NOE77101固件，要说明NOE77101固件与之前分析的TP-Link SR20固件有着很大的差别，SR20固件使用了linux内核，而NOE77101则使用了VxWorks内核(不了解VxWorks 的看这里)，前者是家用路由器固件，后者是施耐德PLC以太网模块固件。

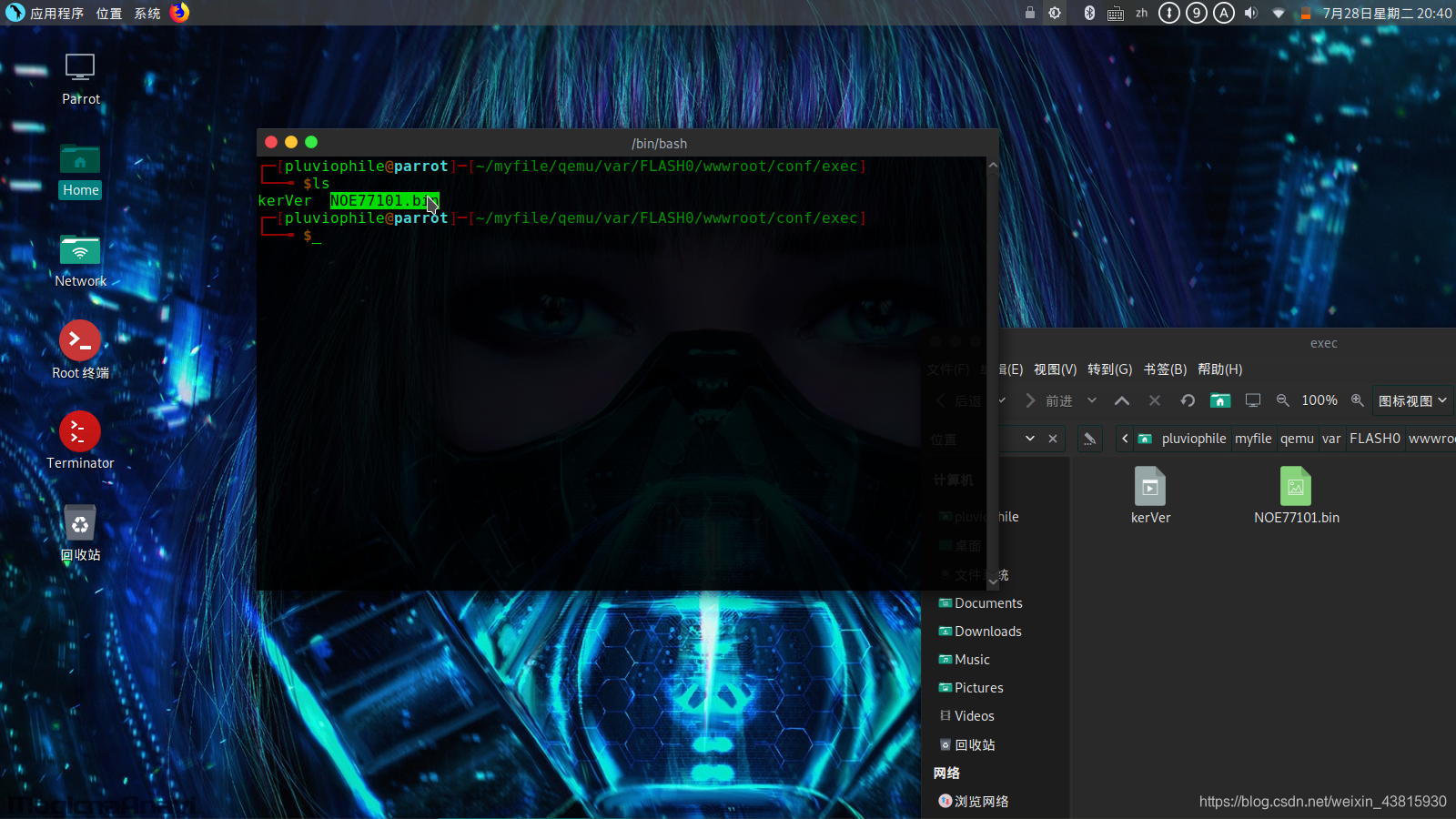

下载好后解压，在./FLASH0/wwwroot/conf/exec目录下会有一个NOE77101.bin文件
在这里插入图片描述

使用binwalk分析并导出目录，进入_NOE77101.bin.extracted目录，可以看到217、217.zlib两个文件，在逆向vxworks固件前首先要先找出固件的内存加载地址否则将会导致ida无法解析出函数。

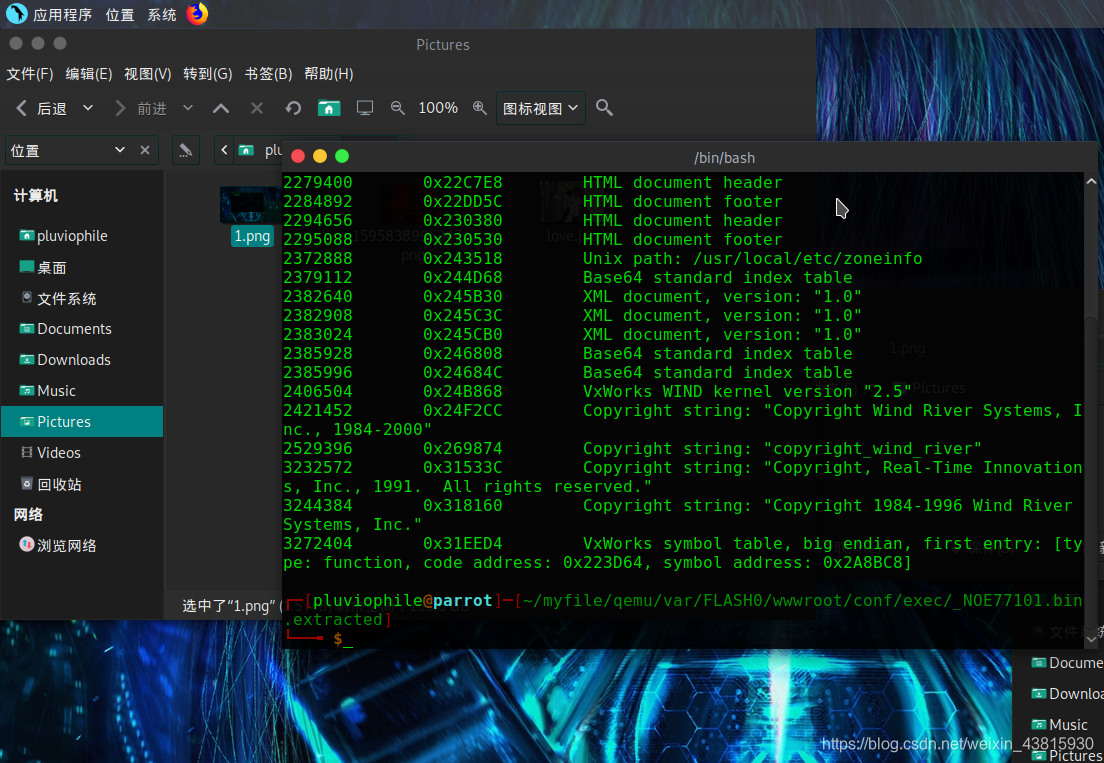

在找加载地址前先我们要用binwalk找到符号表的位置还要找出他的硬件架构和大小端格式。首先使用binwalk 217指令查看符号表地址，如下
在这里插入图片描述

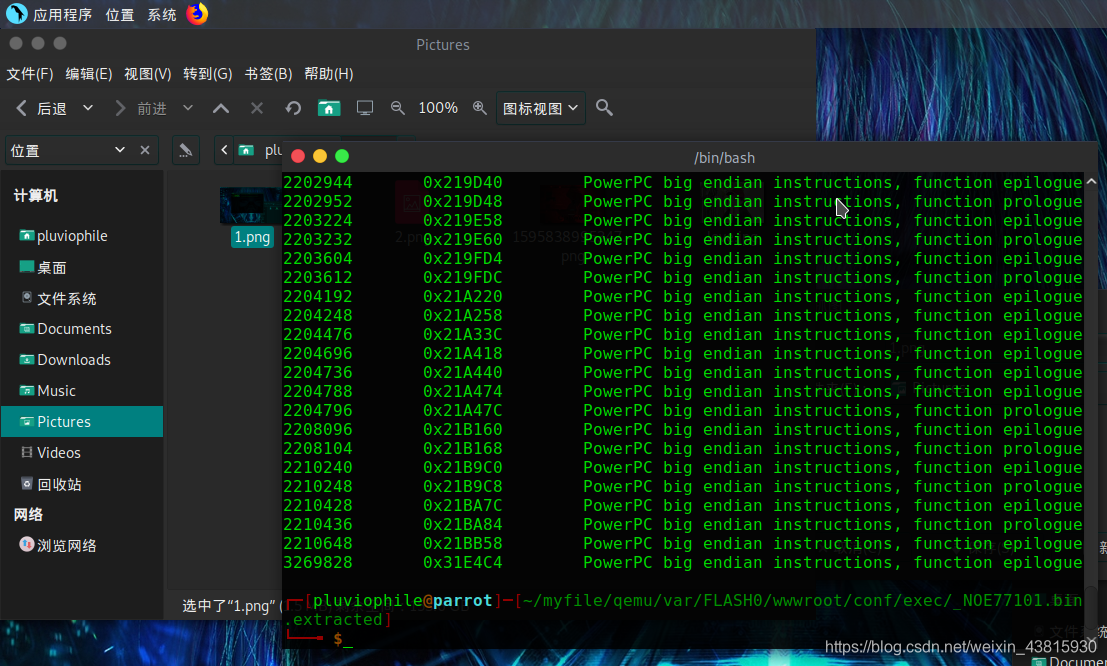

然后使用binwalk -A 217指令查看硬件架构与大小端格式
在这里插入图片描述

由此可知，符号表地址为0X31EED4，cpu架构为PowerPC，big endian意为大端有效。
f符号表内容

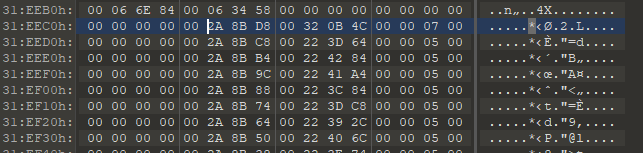

在这里插入图片描述可以看到符号表的真正起始地址是31EEC4,这里还要说明一下，符号表是有固定格式的，每十六个字节一条，开头四个字节使用0来填充，第二段四个字节是符号名字字符串在内存中的所在地址，第三段四字节表示符号在内存中的位置，最后四个字节代表符号的类型，如0x0500表示函数名。

然后我们还需要找到最后一个字符串所在的地址，因为字符串表中的最后一个字符串在符号表中第一个被引用，我们需要使用字符在内存中的地址-在文件中的地址就能获得内存加载地址，而我们刚刚得到了符号表中的第一条记录，符号表中的第一条记录对应字符串表中的最后一个字符串，所以我们还需要找到字符串表中的最后一个字符串。

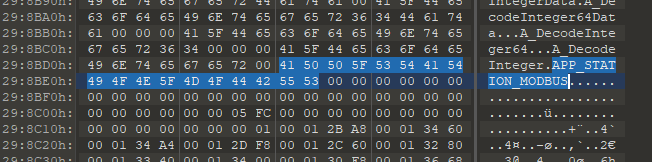

在这里插入图片描述最后一个字符串是APP_STATION_MODBUS，地址是298BD8，现在拿符号表中第一条记录的第二段四个字节2A8BD8-298BD8最后得出10000。

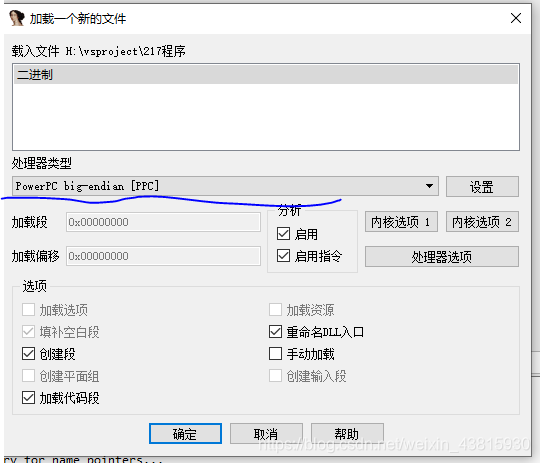

现在使用ida打开217.
在这里插入图片描述
注意处理器类型。

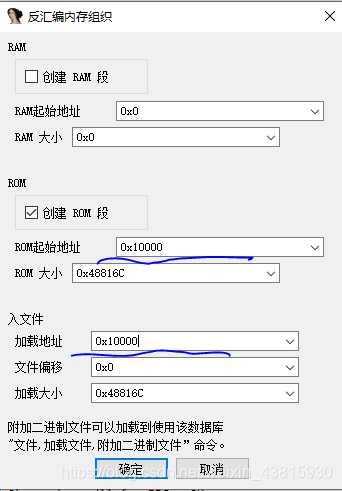

z这里注意ROM起始地址和加载地址的填写，之后一路默认。
在这里插入图片描述
现在我们还是无法获取到函数，所以我们还需要使用py脚本辅助来帮我们修正函数名，在写脚本之前，我们先去获取一下符号表的结束地址，之后在修正函数名时需要用到。

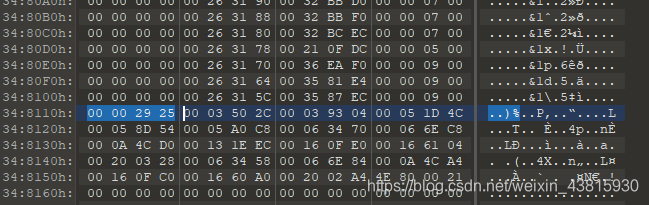

符号表结束地址
结束地址是348114

from idaapi import *
from idc import *

loadaddress = 0x10000 #加载地址
eaStart = 0x31eec4 + loadaddress#符号表起始地址
eaEnd = 0x348114 + loadaddress#符号表结束地址

ea = eaStart
eaEnd = eaEnd
while ea < eaEnd:
    create_strlit(Dword(ea), BADADDR)
    #获取名称字符串，Dword为双字类型一个字等于两个字节，双字则是四个字节
    sName = get_strlit_contents(Dword(ea))
    print sName
    #如果函数名不为空
    if sName:
    	#获取函数地址
        eaFunc = Dword(ea + 4)
        #重命名地址，将函数地址与函数名对应
        MakeName(eaFunc, sName)
        #分析指定地址代码区
        MakeCode(eaFunc)
        #设置函数始末地址
        MakeFunction(eaFunc, BADADDR)
    #每次叠加16字节，每条符号表记录占16个字节
    ea = ea + 16

r然后在ida中选择文件->脚本文件，将写好保存好的文件导入。

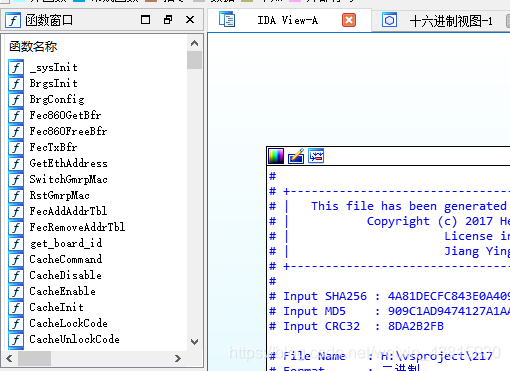

即可得到所有函数
在这里插入图片描述接下来我们要找到后门账户存储的位置，所以我们需要关注用户账户的一些操作函数。
从_sysInit函数开始走流程，接下来是usrInit，可以大致猜测usrInit函数为用户初始化函数，因为我穷买不起正版，所以智能多花点时间去查手册看汇编代码了。

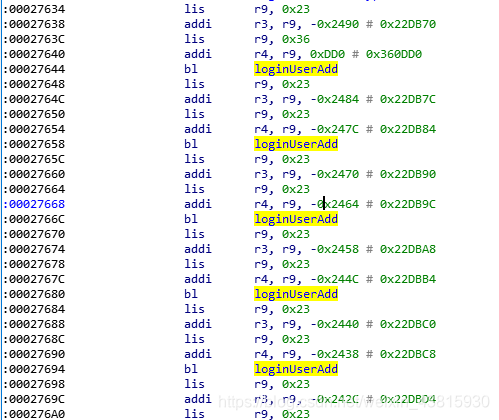

最后找到一个可疑函数loginUsrAdd，查看他的调用者
在这里插入图片描述

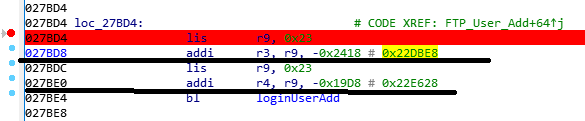

可以看到有很多调用者，先来看看FTP_User_Add如何调用

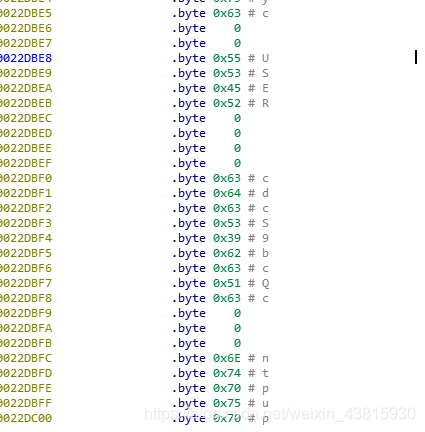

注意看函数调用上面的lis，addi两条指令，他有点类似于intel x86架构处理器下的传参指令push，这两个重复的lis,addi调用也是在传参，点进去，我们就能看到相应的后门账户
在这里插入图片描述除了FTP_User_Add还有usrAppInit和usrSecurity函数都可以查找到对应调用并根据调用找到后门账户
