广州大彩科技新品发布:大彩科技COF系列2.4寸串口屏发布！

一、产品介绍

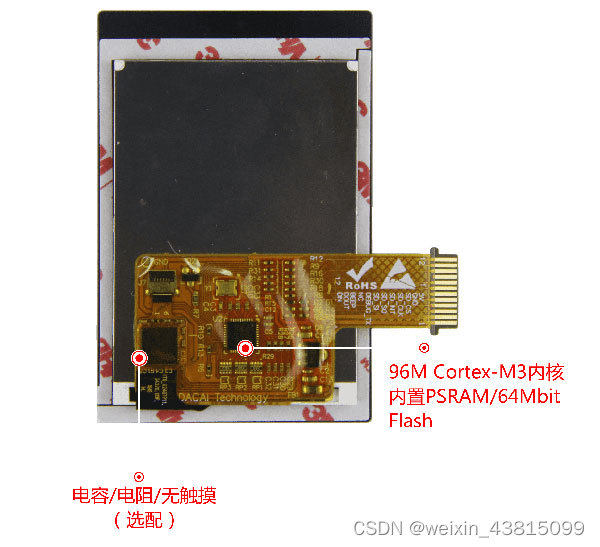

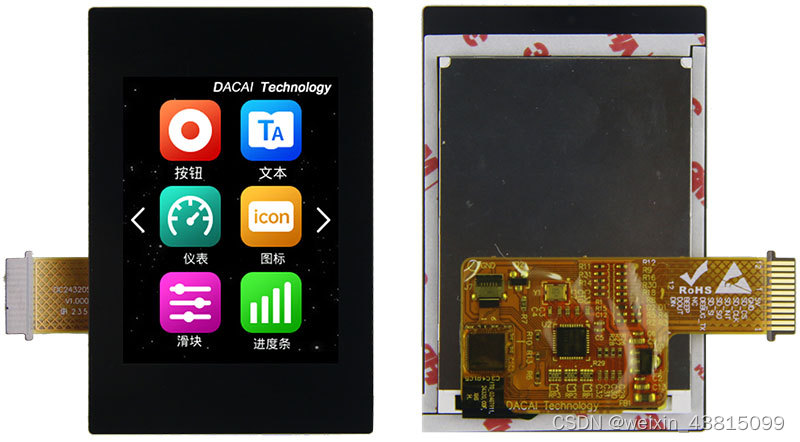

此次发布的是S系列平台2.4寸COF超薄结构串口屏，分辨率为240*320，该平台采用了Cortex-M3内核的处理器，内置了2Mbyte PSRAM和64Mbit FLASH，是专为小尺寸串口屏设计的MCU，精简了外围电路。
该平台默认支持大彩组态指令集，上位机可配置运行MODBUS RTU、XGUS协议，同样支持5.3版本LUA脚本，屏内部可运行用户编写的逻辑、协议和算法功能，无操作系统，上电即可运行显示画面。
接口为FPC1.0-12P，引出蜂鸣器、SD卡座电路。

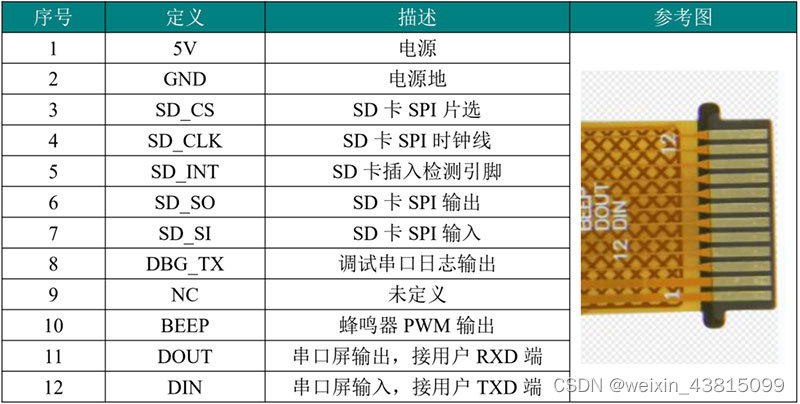

引脚定义如下：

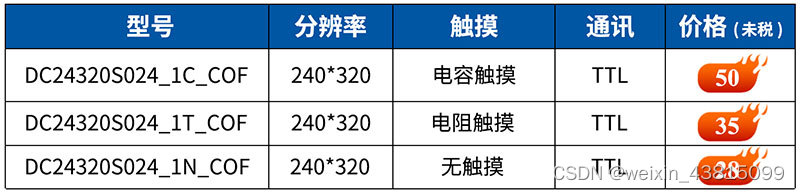

订购型号：

二、安装示意图

安装方式一：
