软件工程期末考试----综合分析设计题

题型分析

阶段	工具
可行性研究	系统流程图 数据流图 数据字典
需求分析阶段	实体联系图 状态转换图 实体联系图建立数据模型，使用数据流图建 立功能模型，使用状态图建立行为模型。
总体设计阶段	结构图
详细设计阶段	伪码（PDL）/代码 程序流程图 N-S图 PAD图 控制流图（流图） 流图的环形复杂度 判定表、判定树
测试阶段	【白盒测试技术】 逻辑覆盖 基本路径测试 确定流图中独立路径的集合 设计测试用例以满足逻辑覆盖的某个标准 【黑盒测试技术】 等价类划分 边界值分析
面对对象	用例图 类图 时序图

可行性研究

数据流图&&软件层次图

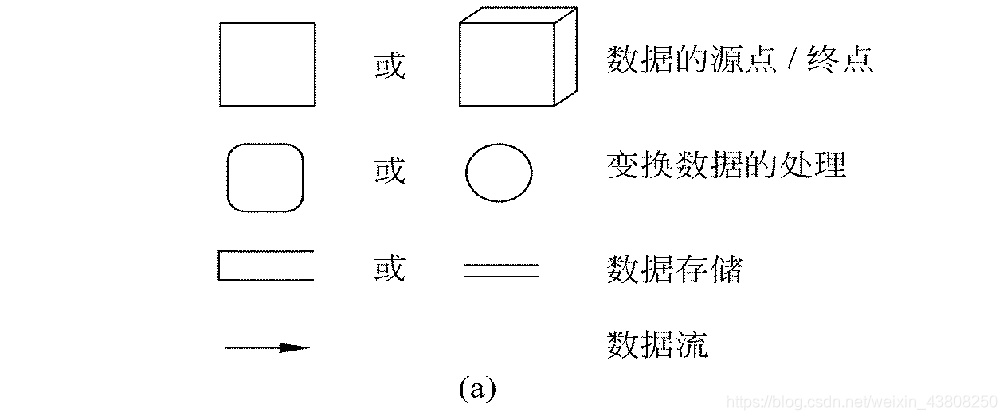

数据流图（DFD）是一种图形化技术，它描绘信息流和数据从输入移动到输出过程中所经受的变换。设计数据流图时只需考虑系统必须完成的基本逻辑功能，完全不需要考虑怎样具体地实现这些功能。数据流图的基本要点是描绘“做什么”，而不考虑“怎样做”。

1. 处理并不一定是一个程序。一个处理框可以代表一系列程序、单个程序或者程序的一个模块。
2. 一个数据存储也并不等同于一个文件，它可以表示一个文件、文件的一部分、数据库的元素或记录的一部分等。
3. 数据的源点和终点相同时，可以使用画两个相同的正方形，一个代表源点一个代表终点。
4. 当数据存储也需要重复时，可以在数据流图中添加重复的数据存储图形。

1.高考录取统分子系统有如下功能：

（1）计算标准分：根据考生原始分计算，得到标准分，存入考生分数文件；

（2）计算录取线分：根
