个人学习笔记——庄懂的技术美术入门课（美术向）06

1 作业点评

在这里插入图片描述

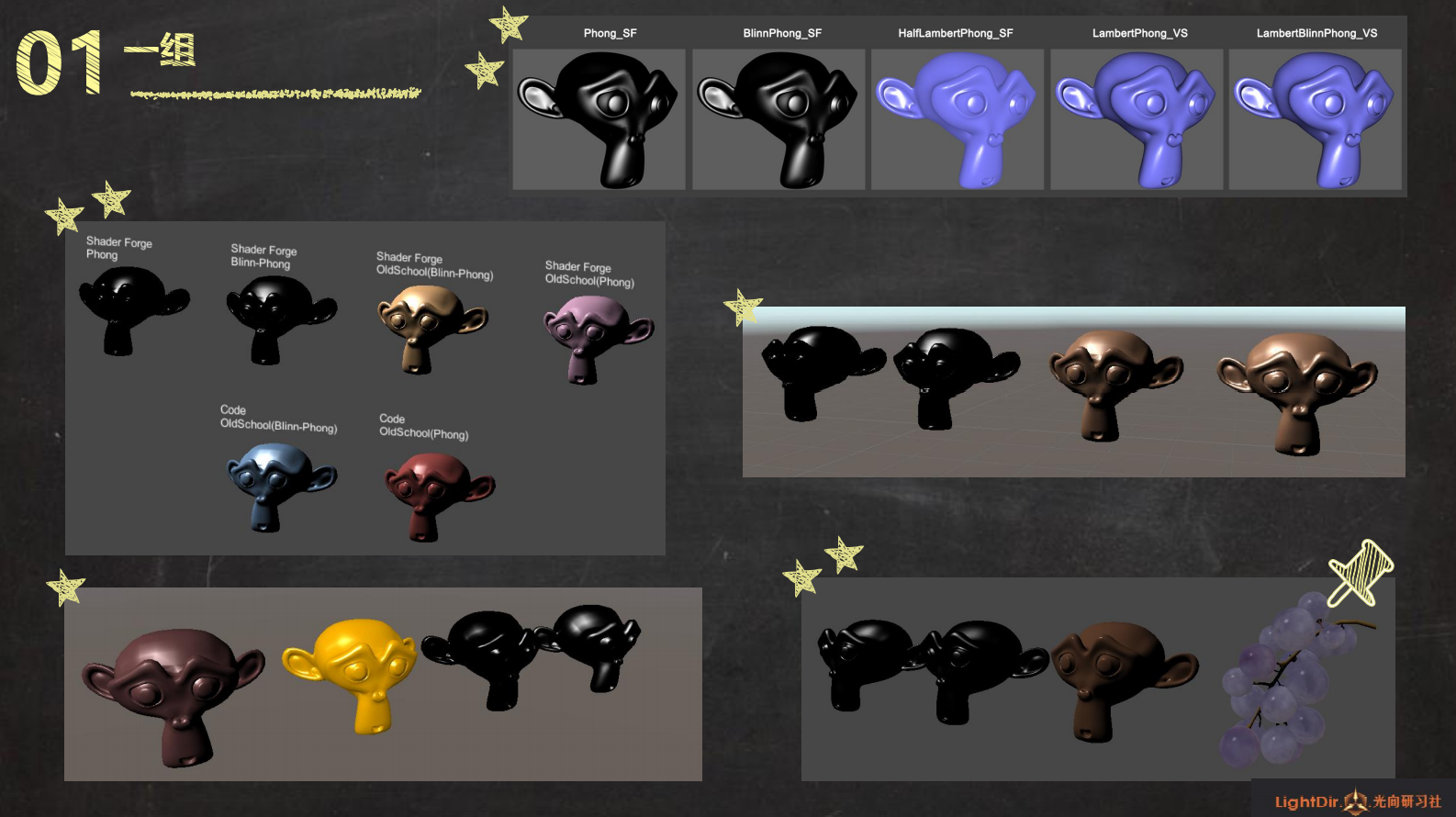

  • 点评基础题都没有问题，这个创意题做了个葡萄，会讲
    在这里插入图片描述

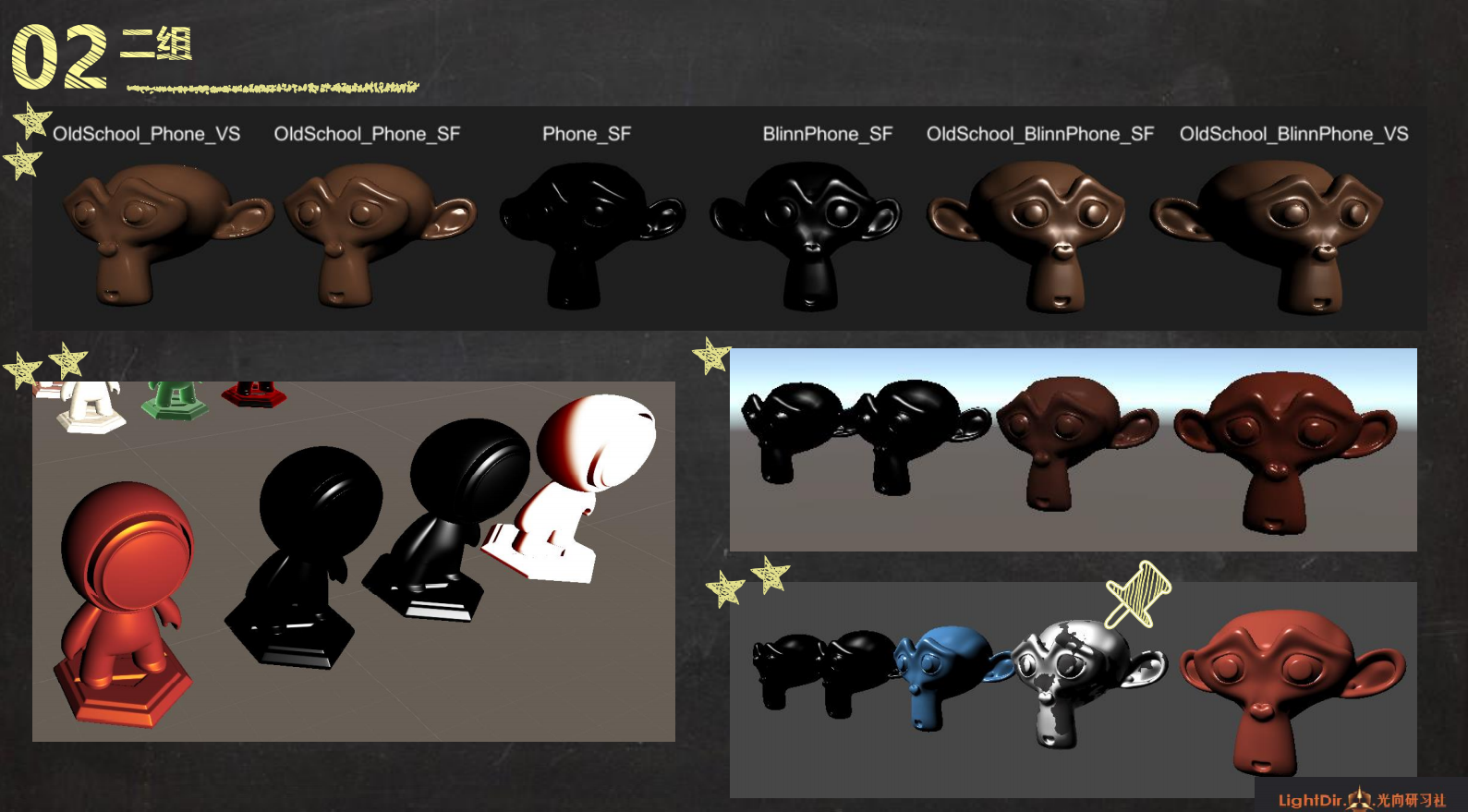

  • 二组点评也没问题，例子会讲
    在这里插入图片描述

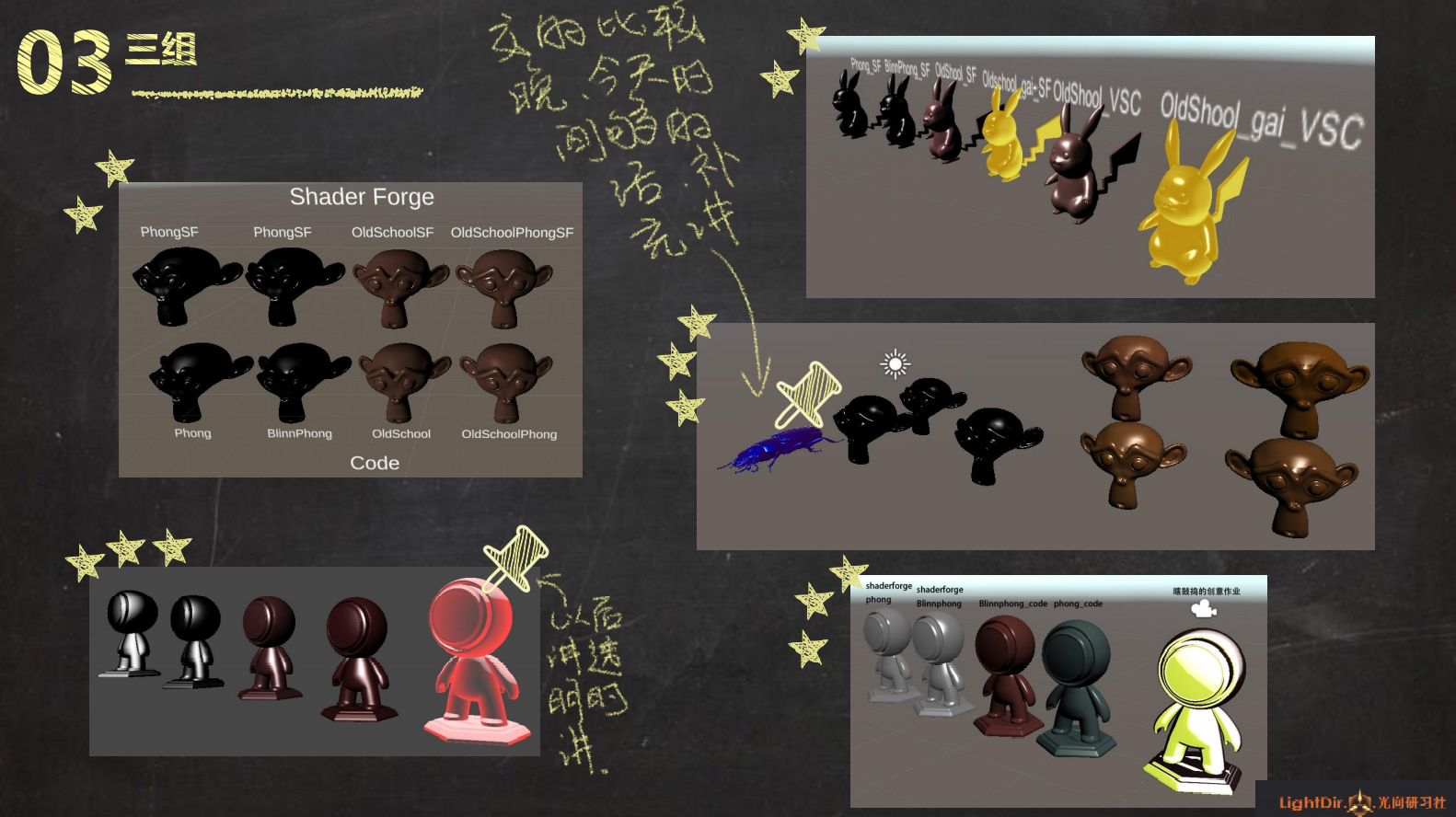

  • 也没问题，会讲例子
  • 透明那个以为是透明，其实是调的和背景色一样，以后做真正的透明
    在这里插入图片描述
  • 也是没有问题

2 作业批改

2.1 FakeEnvLight

在这里插入图片描述

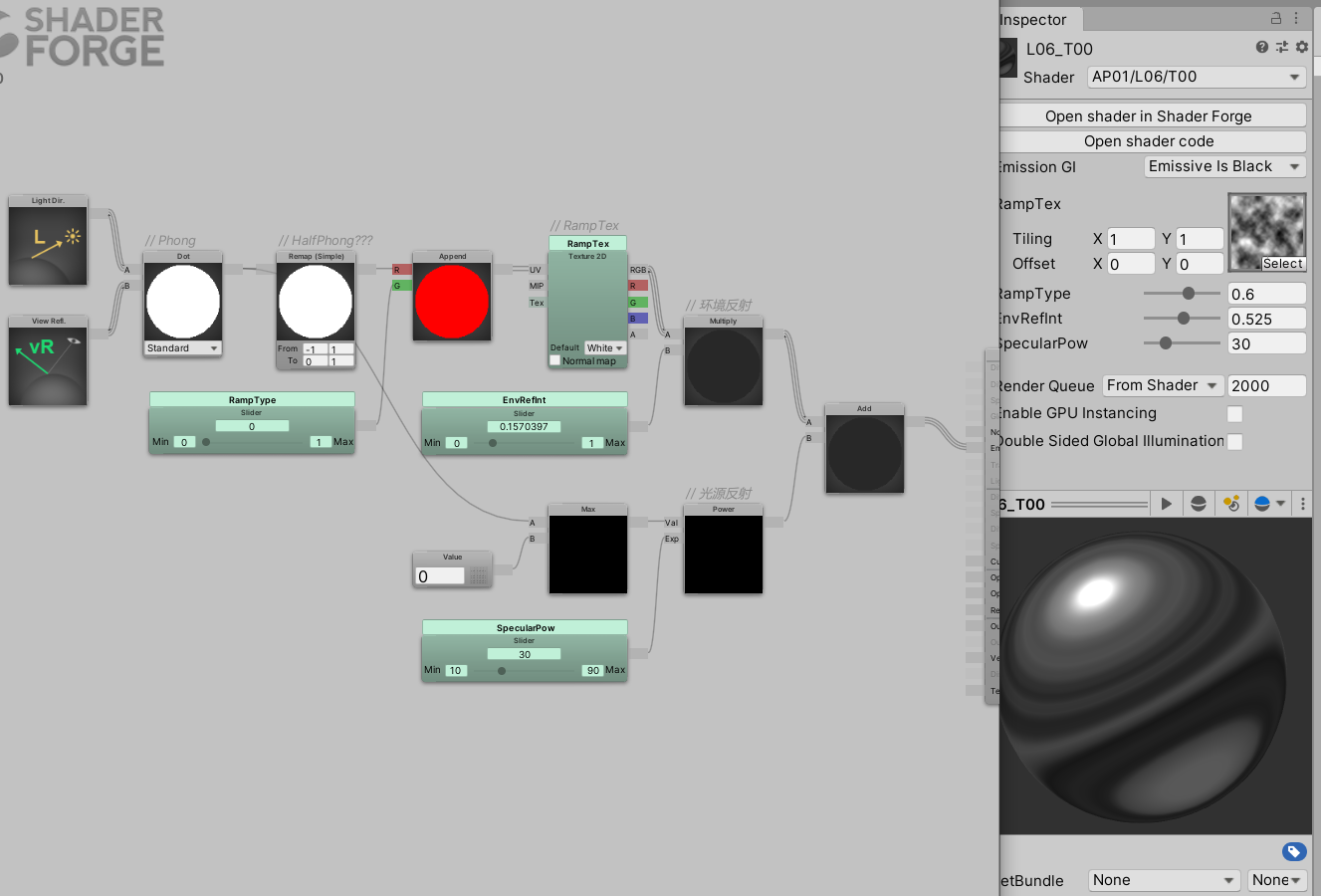

  • 方法是算一个冯高光，去采样一个纹理图，期间设置了采样坐标和乘数两个参数
    在此基础上又加上正常的高光

2.2 批改1

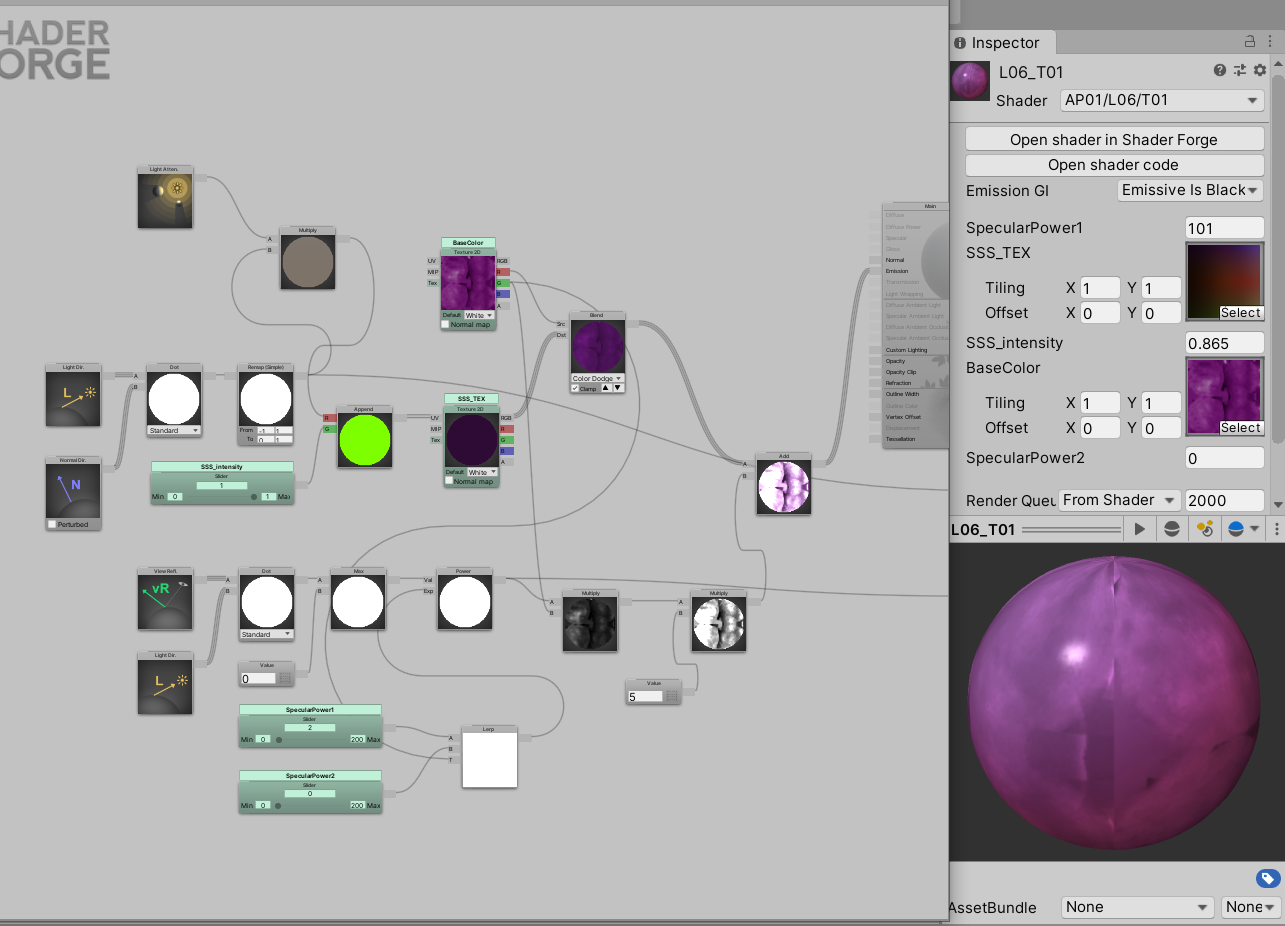

在这里插入图片描述

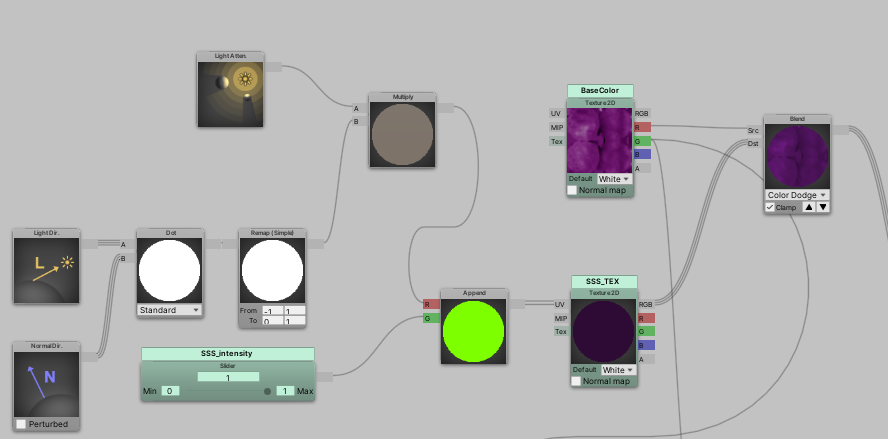

  • 首先上半部分，一个兰伯特，重映射到0和1，乘以衰减，作为坐标去采样SSS_TEX，和基础的颜色做颜色减淡
    在这里插入图片描述

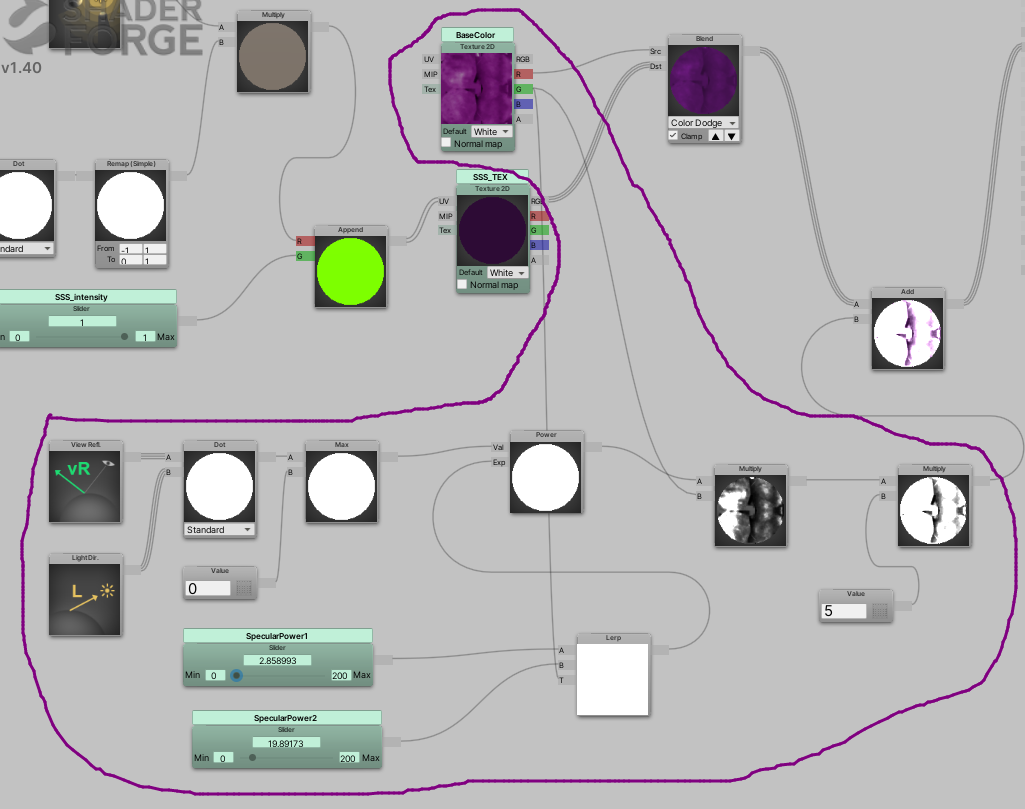

  • 在高光部分，得到了传统的冯高光，把底色纹理的绿通道去插值暗的高光和亮的高光
    底色纹理在绿通道做过不同处理
    在这里插入图片描述
    插值完以后再乘以G通道作为强度，完成后加到原来的上面去
    在这里插入图片描述

2.3 批改2

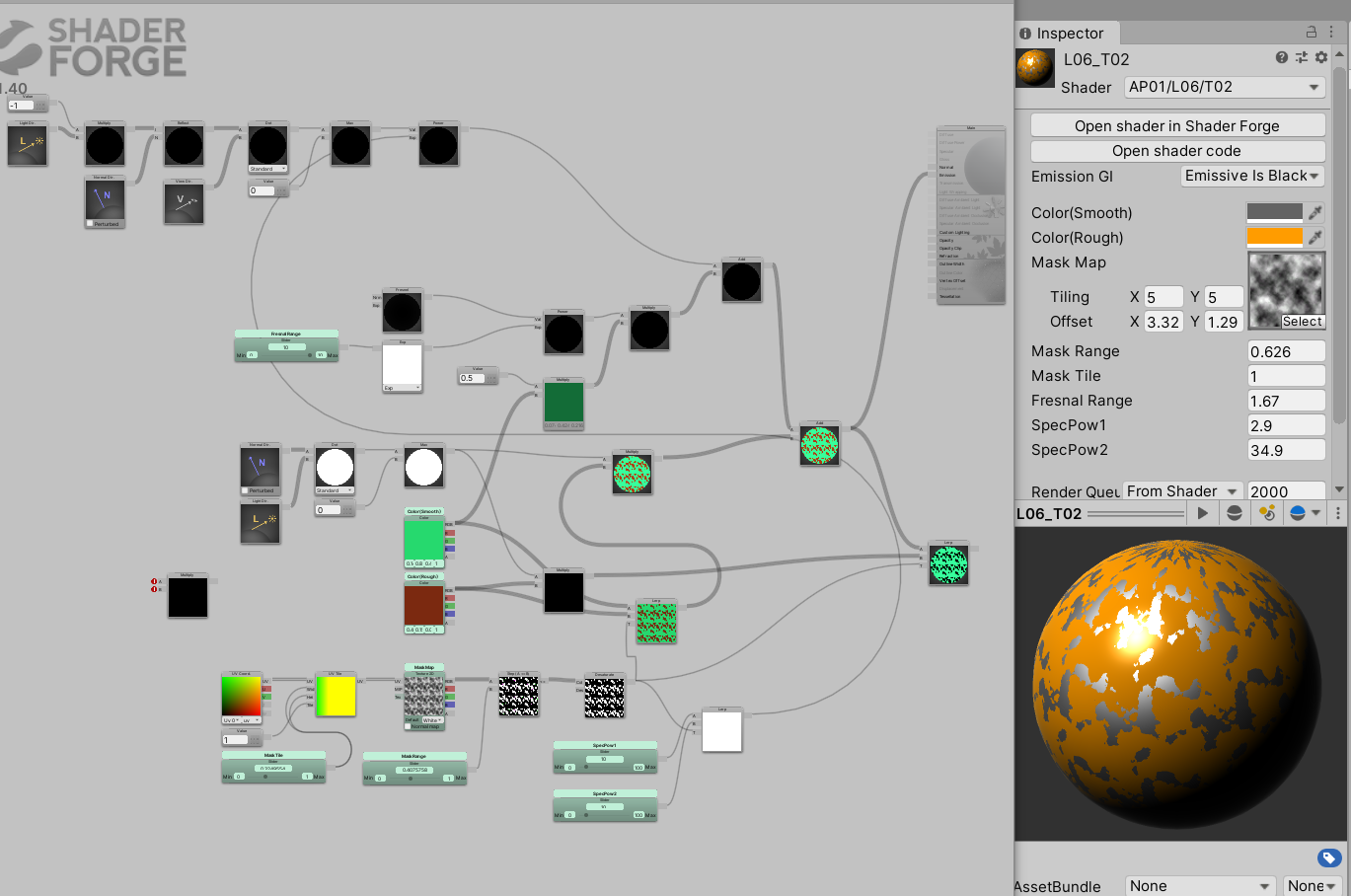

在这里插入图片描述

  • 首先最上面是冯高光，不过指数项用的是其他内容
    在这里插入图片描述

  • 指数用的是如下节点，tile可加可不加，unity自带的tile，得到纹理之后做了个二元遮罩，用纹理插值两个高光的指数，得到结果放回到高光里
    在step里用的mask range其实就是控制纹理的大小
    在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在二元遮罩上用lerp其实就是叠加了
在这里插入图片描述

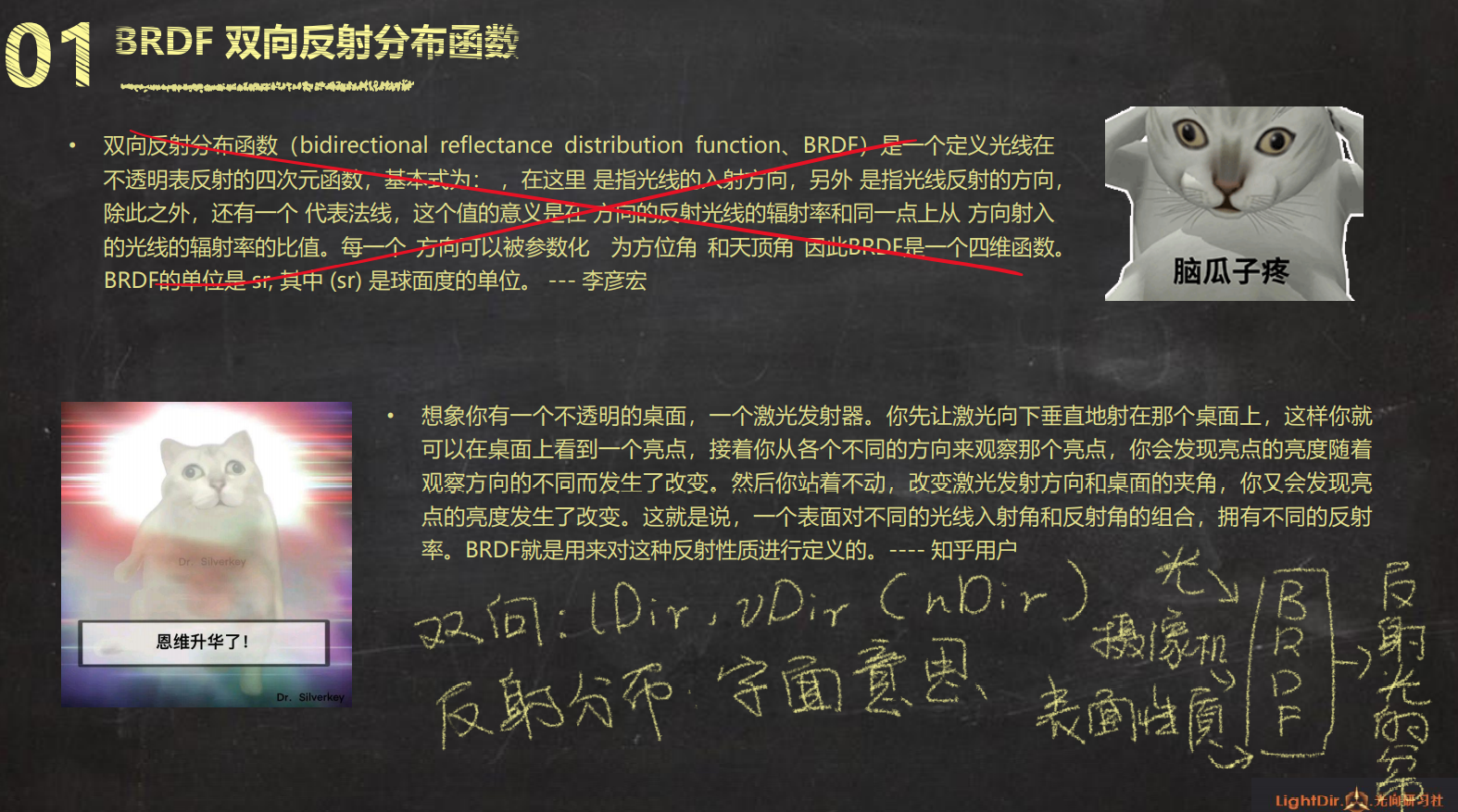

3 BRDF

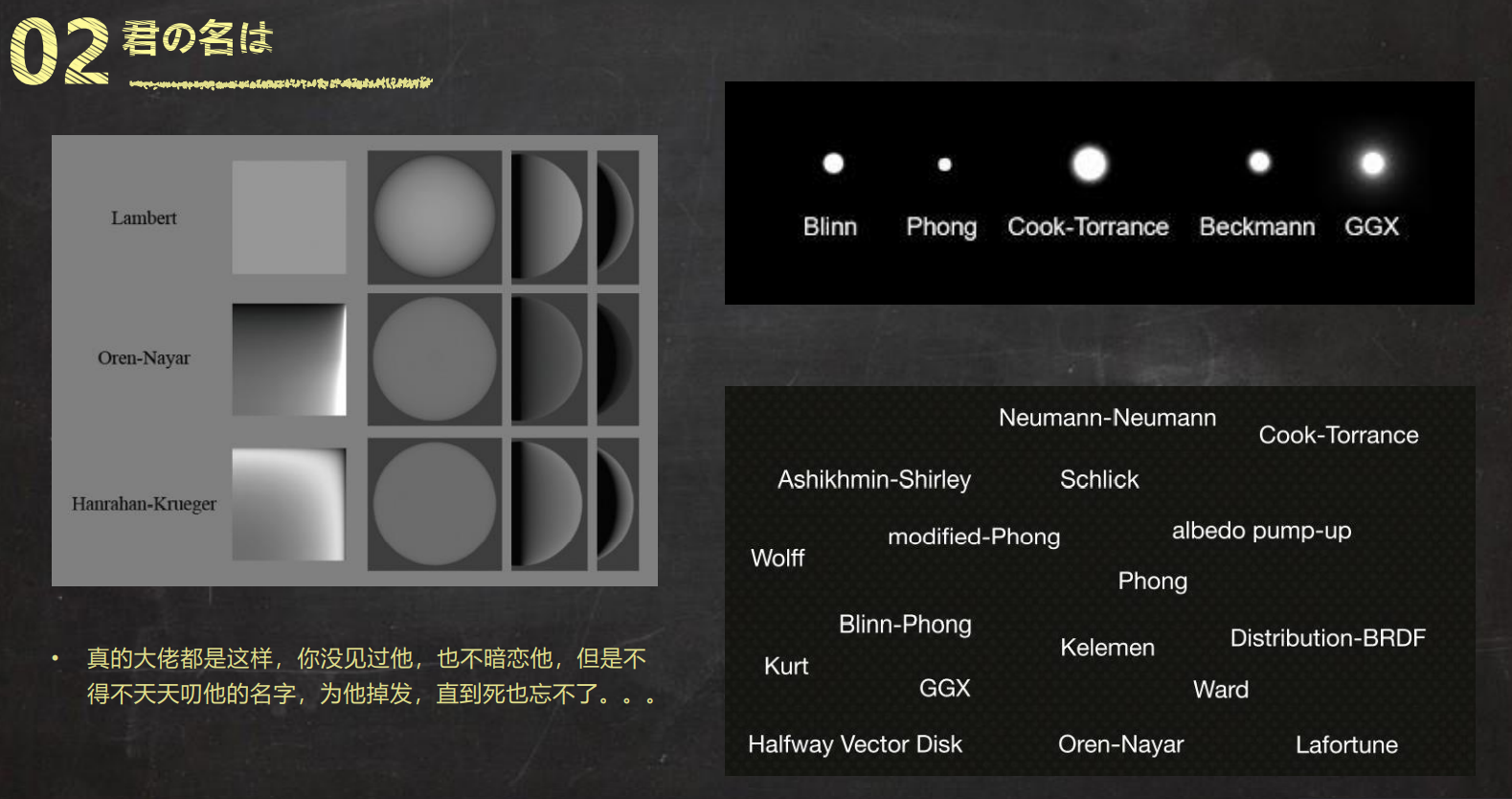

庄老师这里也是比较浅显的介绍，详细也可以去看PBR的笔记
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

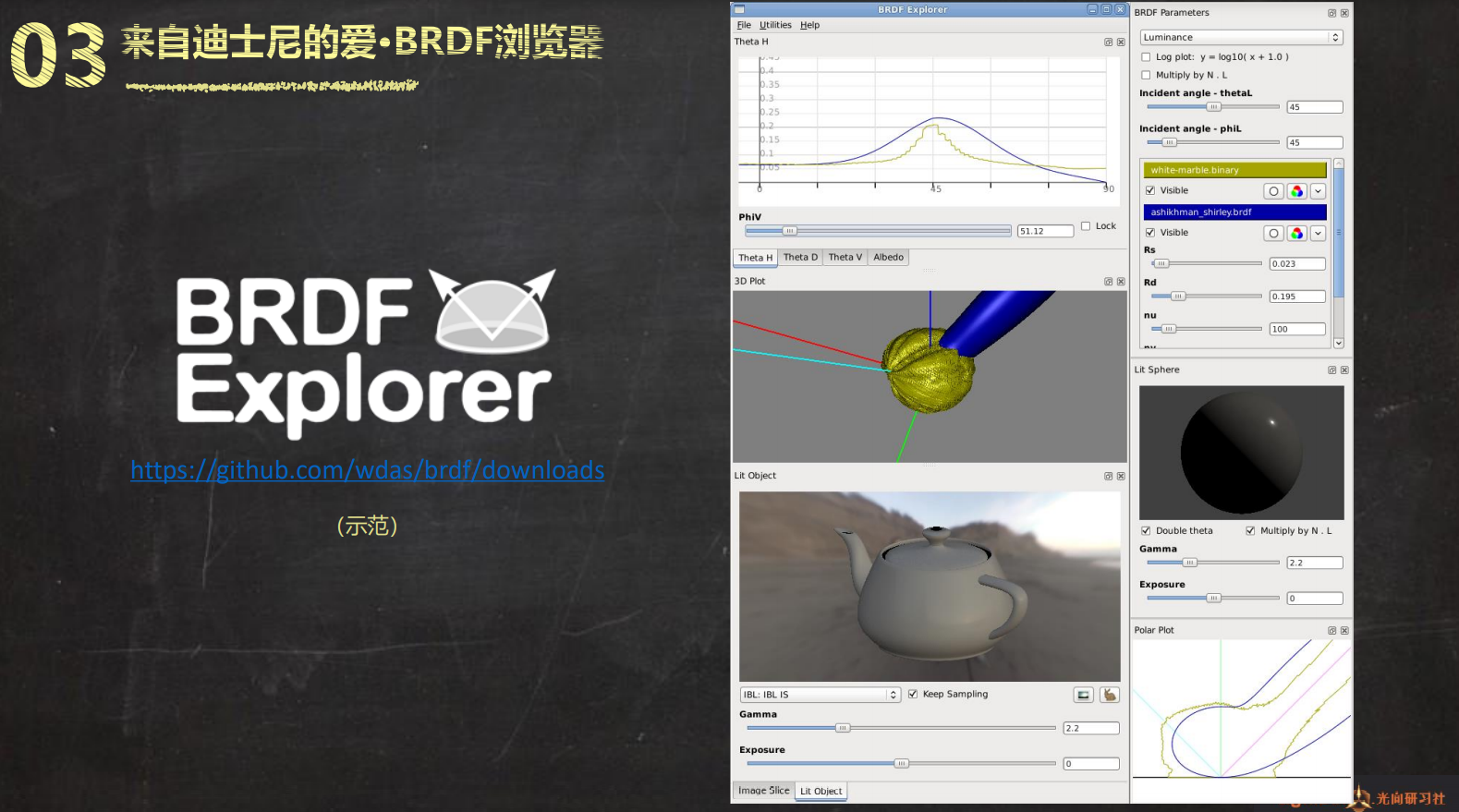

https://github.com/wdas/brdf/downloads
