GAMES101课程学习笔记—Lec 10~12：Geometry 几何、隐式与显式、曲线与曲面

1 几何的表达方式

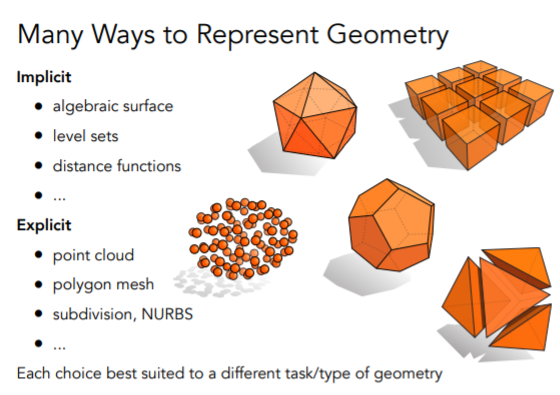

  • 几何表达分为显式和隐式
    在这里插入图片描述

1.1 隐式几何

  • 举个例子：用空间中一个点来表示面

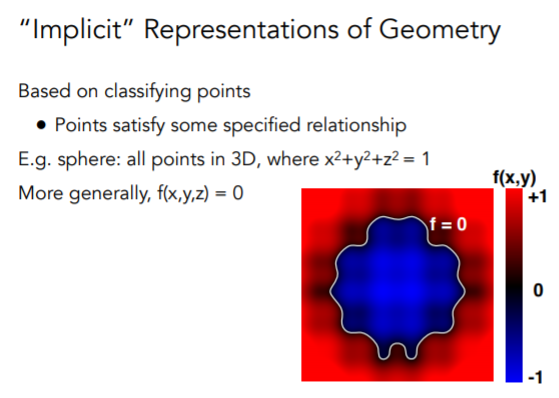

    隐式的几何不会告诉我们这些点在哪里，而会告诉我们这些点满足的函数关系
    在这里插入图片描述

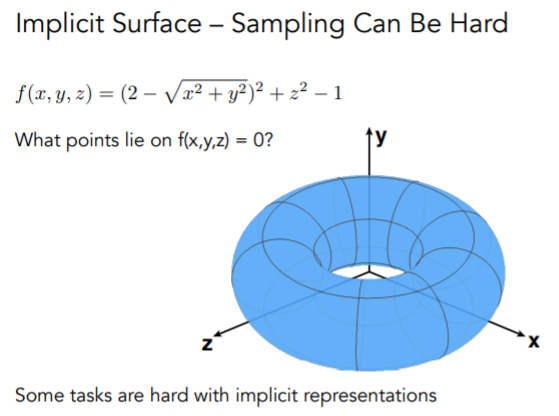

  • 隐式的表达很难直接看出它的形状是什么
    在这里插入图片描述

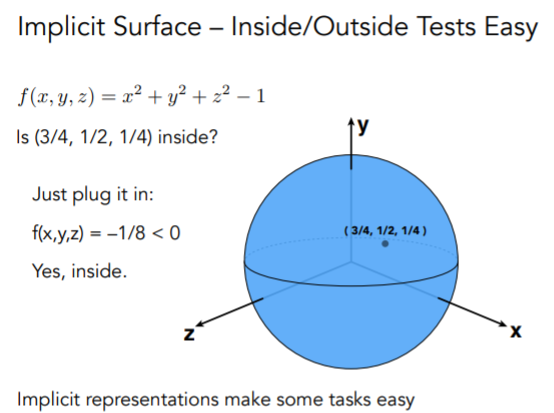

  • 但是判断点的位置关系，在内在外在表面，这样很方便
    在这里插入图片描述

1.2 更多的隐式表达方法

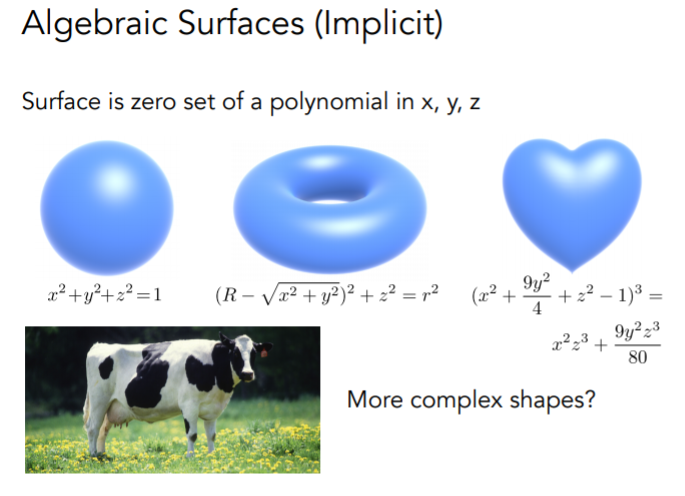

1.2.1 代数曲面

在这里插入图片描述

1.2.2 CSG 构造实体几何

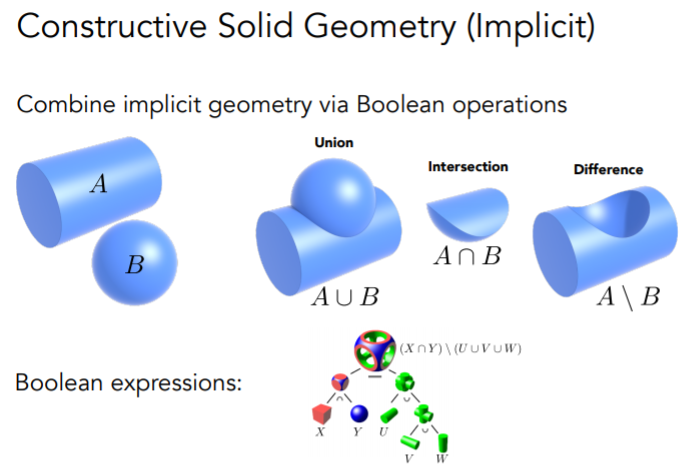

在这里插入图片描述

1.2.3 距离函数

对于任意一个几何，不直接描述表面，而是描述空间中任何一个点到这个表面的最近距离
所以空间中任何一个点都会定义出一个值来

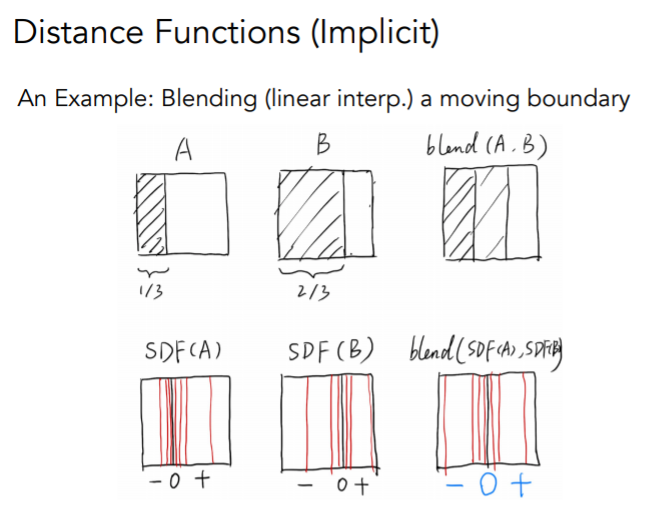

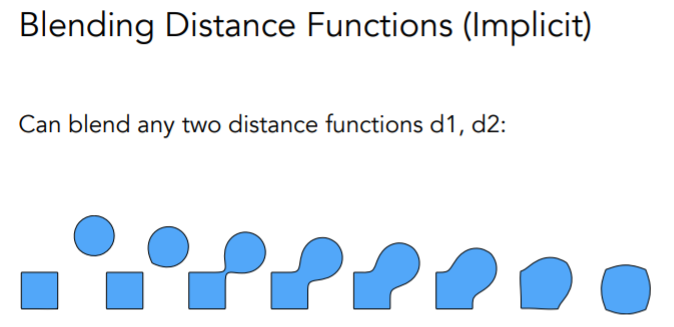

下图把两个物体的距离函数定义出来，做一个blending就能融合
在这里插入图片描述

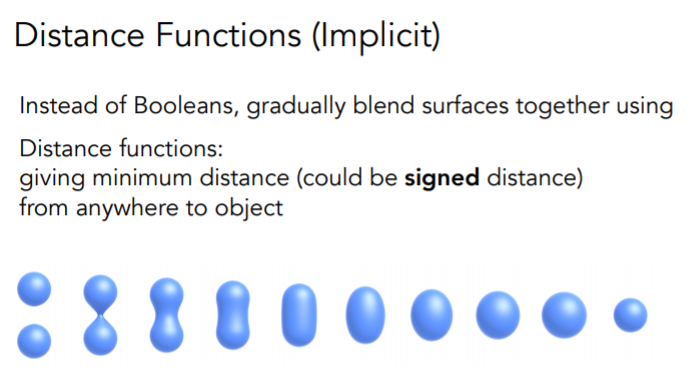

  • 应用距离函数的例子，SDF为距离函数 S表示signed
    在这里插入图片描述在这里插入图片描述
  • 距离函数得到后，表面怎么得到呢，也就是距离函数为0的地方为表面

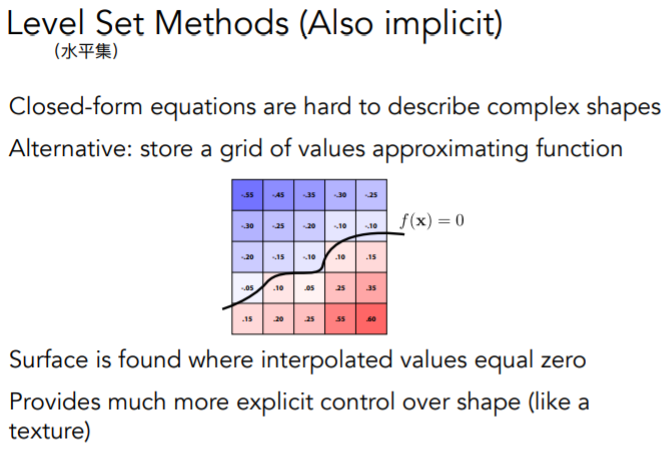

    距离函数的形式比较难写解析式也没问题，像水平集这个方法也是类似的思想
    在地理上的类似定义就是等高线
    用等高线的思想找到表面
    在这里插入图片描述

1.2.4 分形几何

在这里插入图片描述

1.3 显式几何

  • 与隐式几何相对的就有显式几何
    显式的方法有直接给出点的位置，或者用参数映射
    在这里插入图片描述

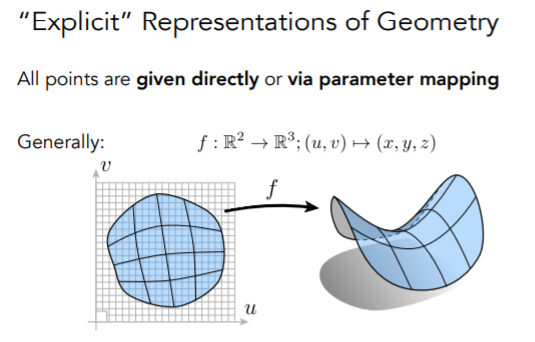

  • 下图将UV这两个参数映射成了空间中的点x，y，z

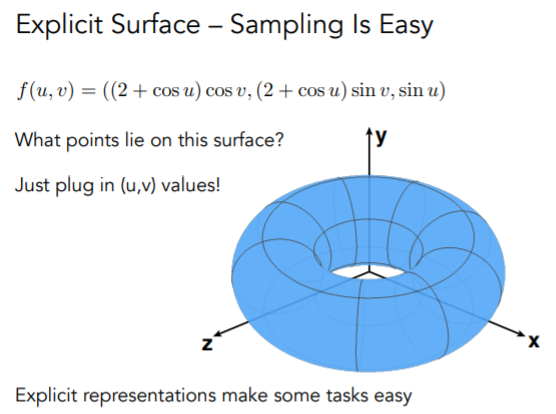

    想知道表面的样子时，把每一个UV都测一遍就行，很容易得到
    在这里插入图片描述

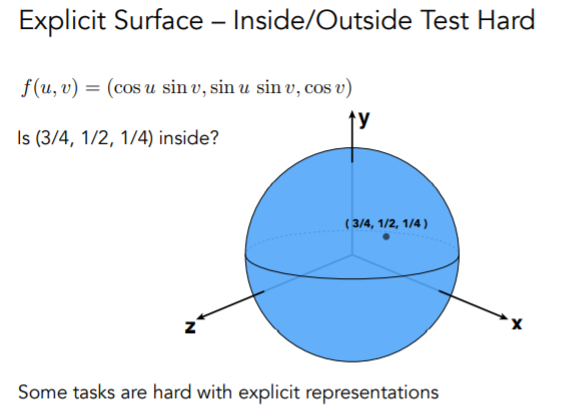

  • 然而想要判断内外时，显式的表达表示就很难
    在这里插入图片描述

1.4 更多的显式表达方法

<
