ARP协议详解

ARP学习总结

1. ARP出现原因

ARP协议是“Address Resolution Protocol”（地址解析协议）的缩写。其作用是在以太网环境中，数据的传输所依懒的是MAC地址而非IP地址，而将已知IP地址转换为MAC地址的工作是由ARP协议来完成的。

在局域网中，网络中实际传输的是“帧”，帧里面是有目标主机的MAC地址的。在以太网中，一个主机和另一个主机进行直接通信，必须要知道目标主机的MAC地址。但这个目标MAC地址是如何获得的呢？它就是通过地址解析协议获得的。所谓“地址解析”就是主机在发送帧前将目标IP地址转换成目标MAC地址的过程。ARP协议的基本功能就是通过目标设备的IP地址，查询目标设备的MAC地址，以保证通信的顺利进行。

2. ARP映射方式

2.1. 静态映射

静态映射的意思是要手动创建一张ARP表，把逻辑（IP）地址和物理地址关联起来。这个ARP表储存在网络中的每一台机器上。例如，知道其机器的IP地址但不知道其物理地址的机器就可以通过查ARP表找出对应的物理地址。这样做有一定的局限性，因为物理地址可能发生变化：

（1）机器可能更换NIC（网络适配器），结果变成一个新的物理地址。

（2）在某些局域网中，每当计算机加电时，他的物理地址都要改变一次。

（3）移动电脑可以从一个物理网络转移到另一个物理网络，这样会时物理地址改变。

要避免这些问题出现，必须定期维护更新ARP表，此类比较麻烦而且会影响网络性能。

2.2. 动态映射

动态映射时，每次只要机器知道另一台机器的逻辑（IP）地址，就可以使用协议找出相对应的物理地址。已经设计出的实现了动态映射协议的有ARP和RARP两种。ARP把逻辑（IP）地址映射为物理地址。RARP把物理地址映射为逻辑（IP）地址。

3. ARP原理及流程

在任何时候，一台主机有IP数据报文发送给另一台主机，它都要知道接收方的逻辑（IP）地址。但是IP地址必须封装成帧才能通过物理网络。这就意味着发送方必须有接收方的物理（MAC）地址，因此需要完成逻辑地址到物理地址的映射。而ARP协议可以接收来自IP协议的逻辑地址，将其映射为相应的物理地址，然后把物理地址递交给数据链路层。

3.1.ARP请求

任何时候，当主机需要找出这个网络中的另一个主机的物理地址时，它就可以发送一个ARP请求报文，这个报文包好了发送方的MAC地址和IP地址以及接收方的IP地址。因为发送方不知道接收方的物理地址，所以这个查询分组会在网络层中进行广播。（见图1）
3.2.ARP响应

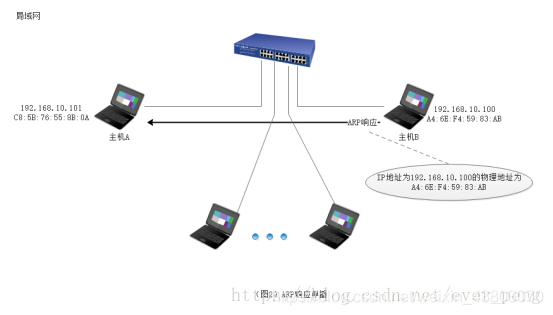

局域网中的每一台主机都会接受并处理这个ARP请求报文，然后进行验证，查看接收方的IP地址是不是自己的地址，只有验证成功的主机才会返回一个ARP响应报文，这个响应报文包含接收方的IP地址和物理地址。这个报文利用收到的ARP请求报文中的请求方物理地址以单播的方式直接发送给ARP请求报文的请求方。（见图2）
4.2. ARP报文总长度

ARP报文的总长度为64字节。

首先要知道帧的概念 帧是在数据链路层传输的数据格式，比如以太网v2，以太网IEEE802.3和PPP等。

所以Wireshark抓到的帧是包含帧头的，即包含以太网v2的帧头，长14 bytes；

而ARP数据包的长度固定为28 bytes；

帧总长度 = 帧头 + 网络层包头 + 传输层报文头 + 应用数据；

而ARP请求中ARP包已经是最高层，之上没有传输层和应用层，所以总长度为：

帧总长度 = 帧头 + ARP包头 = 14 + 28 = 42 bytes；

而真正 发包的时为了保证以太网帧的最小帧长为64 bytes，会在报文里添加一个padding字段，用来填充数据包大小。

使用wireshark抓包时，抓到的包为60 bytes。比以太网帧的最小帧长扫了4 bytes，原因是因为wireshark抓包时不能抓到数据包最后的CRC字段。

CRC字段是为了校验以太网帧的正确性。在数据包填充完成后，回去通过算法计算一个值放到数据包的CRC字段中。当接受端收到数据包后，会同样使用算法计算一个值，然后和CRC字段的值进行对比，查看是否相同。如果不同则证明数据包被更改，如果相同则证明数据包并未被更改。

4.3. 报文封装

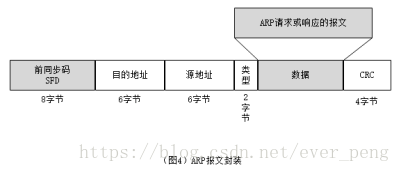

ARP报文直接封装在数据链路帧中，例如，图4中，ARP分组被封装在以太网的帧中。注意，帧中的类型字段指出此帧所携带的数据是ARP报文。

4.4. 报文抓包解析

既然了解了ARP的详细格式，就尝试获取ARP报文

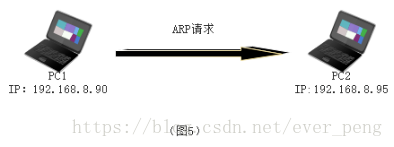

如图5所示，pc1给pc2发送ARP请求，此时使用Wireshark获取ARP抓包数据

当PC1发送的ARP请求报文，以广播报的形式发送到局域网后，当pc2检测到IP地址与自己的IP相同，就会发送给PC1响应报文。

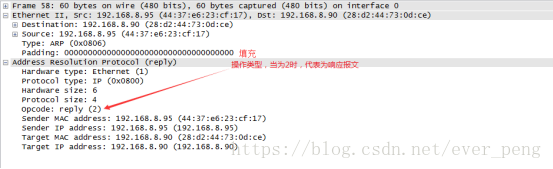

对于ARP响应包来说，源IP，目地IP，源MAC，目地MAC都是知道的

PS：报文中的padding字段是填充数据，为了保证帧最少有64个字节

**

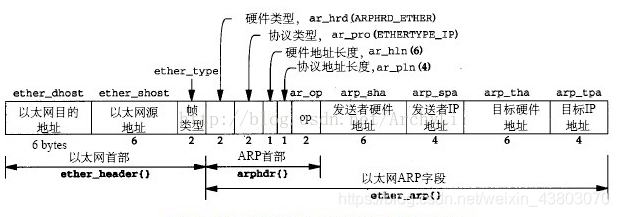

帧格式

**

以太网目的地址：目的主机的硬件地址。目的地址全为1的特殊地址是广播地址。
以太网源地址：源主机的硬件地址。
帧类型：对于ARP协议，该字段为0x0806。对于RARP协议，该字段为0x8035。
硬件类型：表示硬件地址的类型。值为1时表示以太网地址。也就是说ARP协议不仅仅应用于以太网协议，还可以支持别的链路层协议。
协议类型：表示要映射的协议地址类型。值为0x0800时表示IP协议。
硬件地址长度：与硬件类型对应的硬件地址的长度，以字节为单位。如果是以太网，则是6字节（MAC长度）。
协议地址长度：与协议类型对应的协议地址长度，以字节为单位。如果是IP协议，则是4字节（IP地址长度）。
操作类型（op）：四中操作类型。ARP请求（1），ARP应答（2），RARP请求（3），RARP应答（4）。
发送端硬件地址：如果是以太网，则是源主机以太网地址，此处和以太网头中的源地址对应。
发送端协议地址：如果是IP协议，则表示源主机的IP地址。
目的端硬件地址：如果是以太网，则是目的以太网地址，和以太网头中的目的地址对应。
目的端协议地址：如果是IP协议，则表示源主机要请求硬件地址的IP地址。
对应ARP请求包来说，目的端的硬件地址字段无须填充，其他字段都需要填充。对于ARP回复包来说，所有字段都需要填充。

APR请求包是广播的，但是ARP应答帧是单播的。

以太网数据报最小长度是60字节（14字节的以太网头，不包含4字节的FCS），ARP数据包长度为42字节（14字节的以太网头和28字节的ARP数据），需要加入填充字符到以太网最小长度要求：60字节。
