步进电机可以正向转动‘一步’，也可以反向转动‘一步’，当然通过程序的循环控制，达到连续性的转动，本文中控制程序使用python3编写；

需要配件

28BYJ48 步进电机       1个（五线四相马达）

ULN2003A驱动板        1个

杜邦线母转母               6根(一排一般40根左右，只需要6根即可)

树莓派4B，或其他类型树莓派，本人使用的是树莓派4b；

建议：步进电机和驱动板套件一起购买8元；

杜邦线母转母2.5元40根，建议公转公，母转母，公转母，都购买一下，省得以后折腾别的东西的时候在买，还需等；

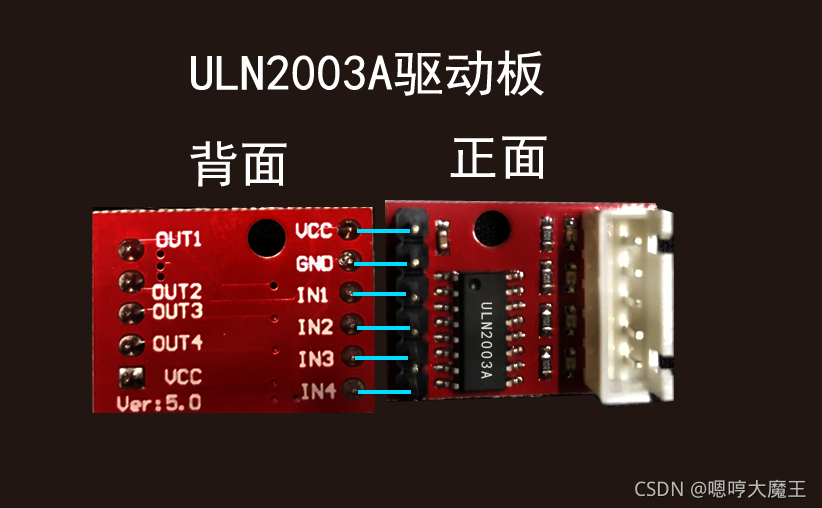

ULN2003A驱动板展示

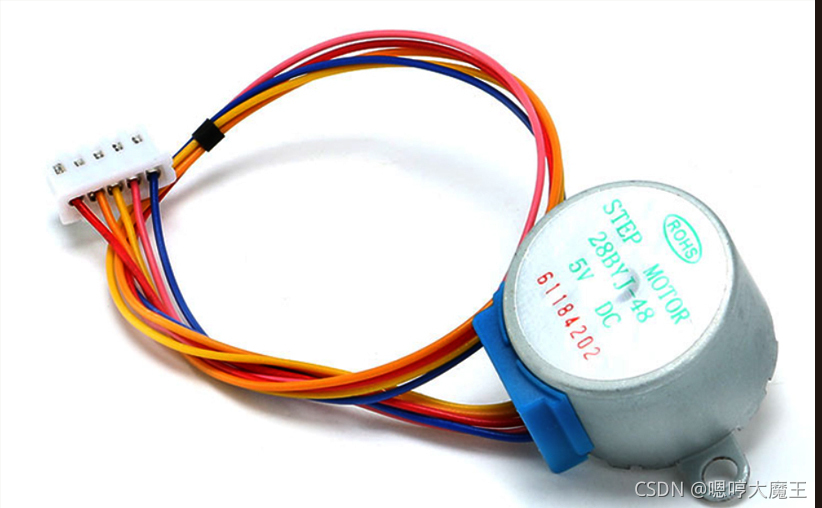

28BYJ48 步进电机-展示

 杜邦线-展示
