【科研杂记_1】ArcGIS制作.bln格式数据，并在Matlab中绘出

一、制作步骤：
1.基础数据研究区域的shp格式数据

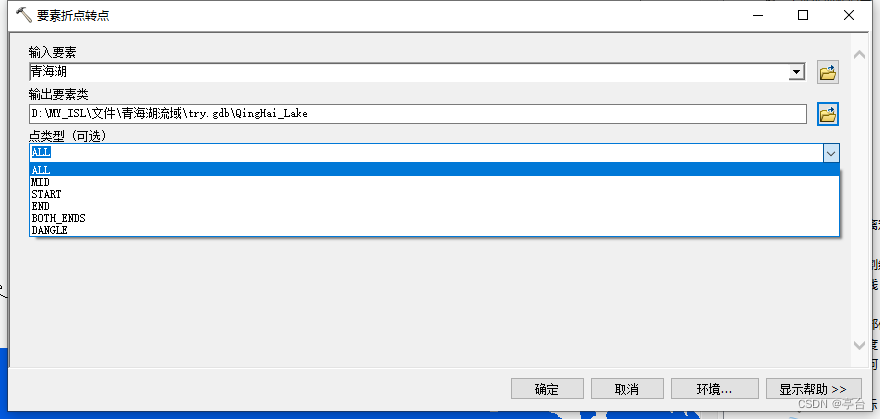

2.工具箱–数据管理工具–要素–要素折点转折点

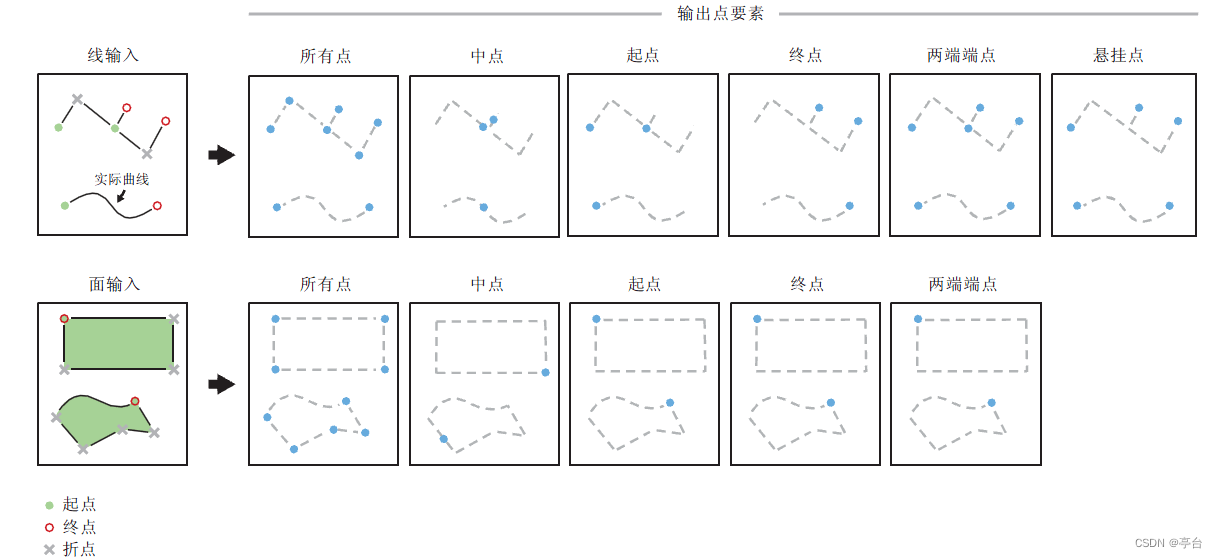

3.根据如上原理，选择输入的研究区域，此处为面输入，也可以尝试线输入，点类型选择ALL

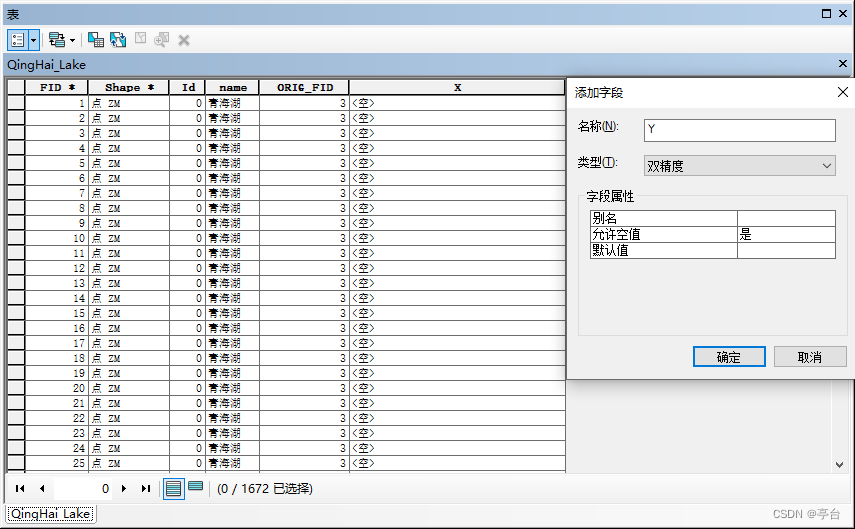

4.打开输出数据的属性表，添加X，Y字段，字段类型为双精度

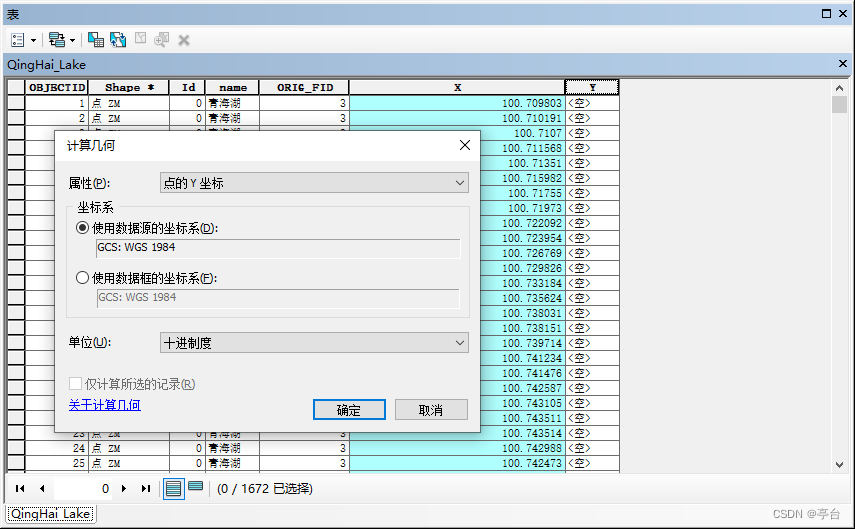

5.计算几何得到经纬度数据

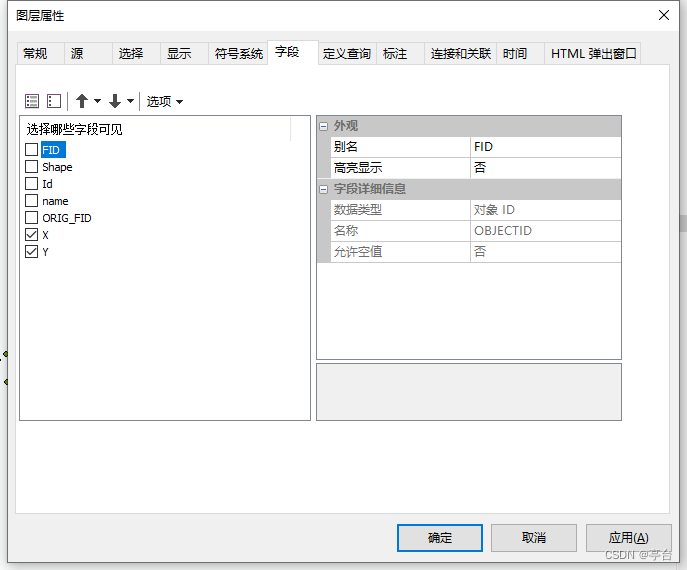

6.对刚刚得到的QingHai_Lake右击属性–字段–关闭所有不要字段，只留下X，Y数据，该步骤也可以省略，在后续导出excel表时进行删除操作

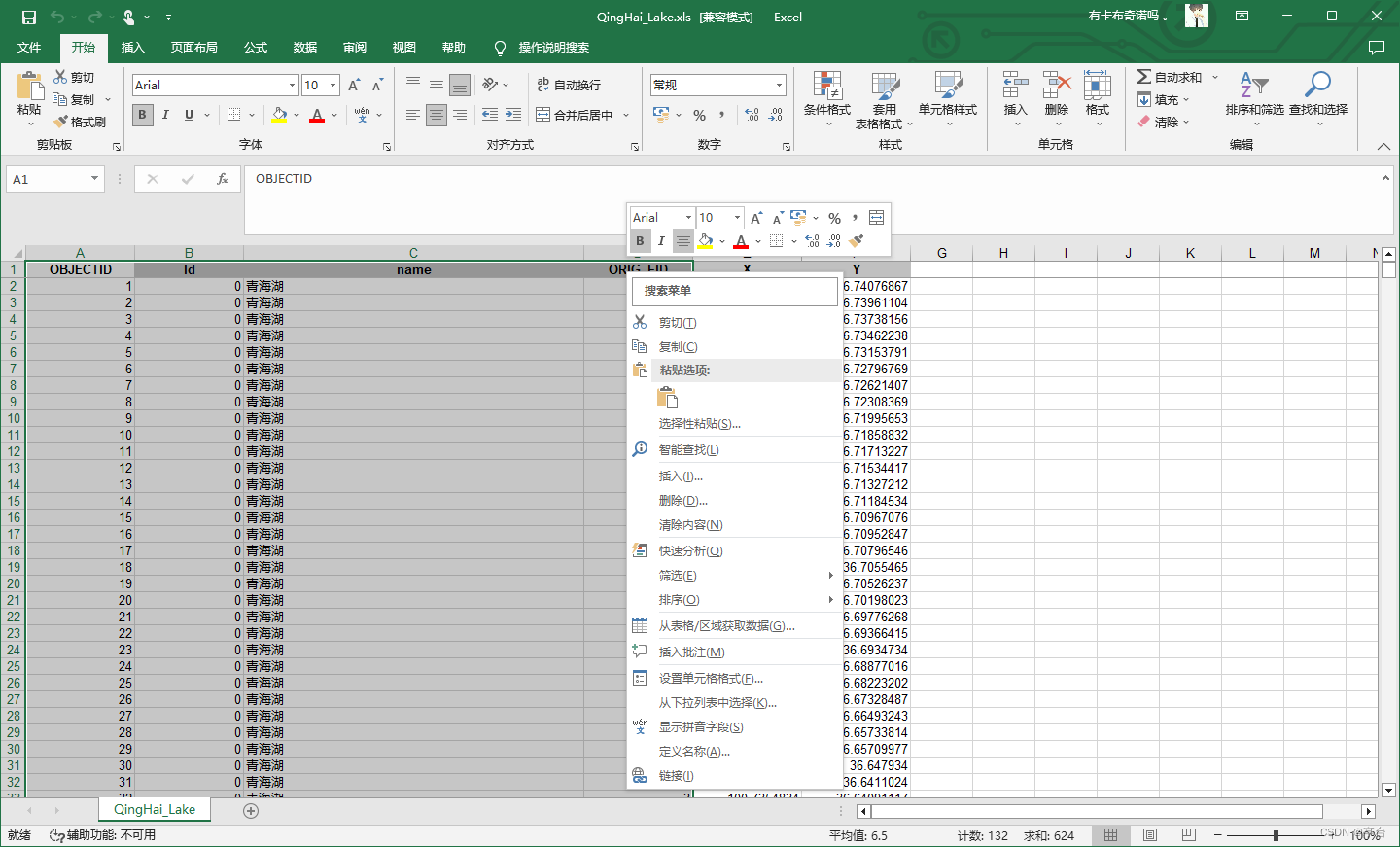

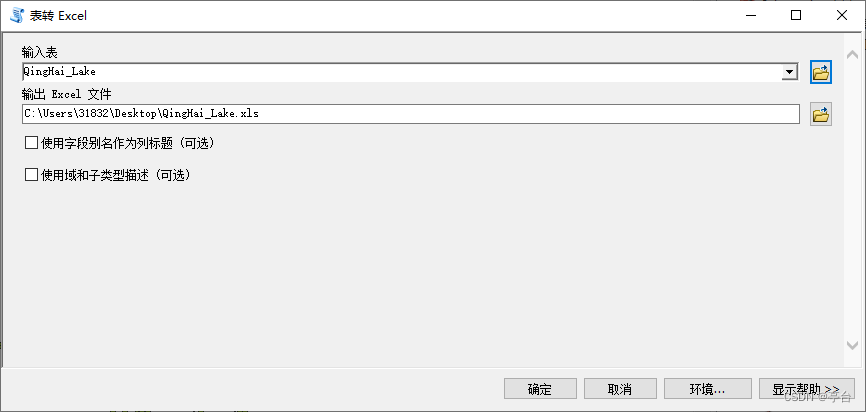

7.工具箱—转换工具—excel—表转excel，删除表中其余没用数据，只留下X，Y两列数据，最后另存为txt

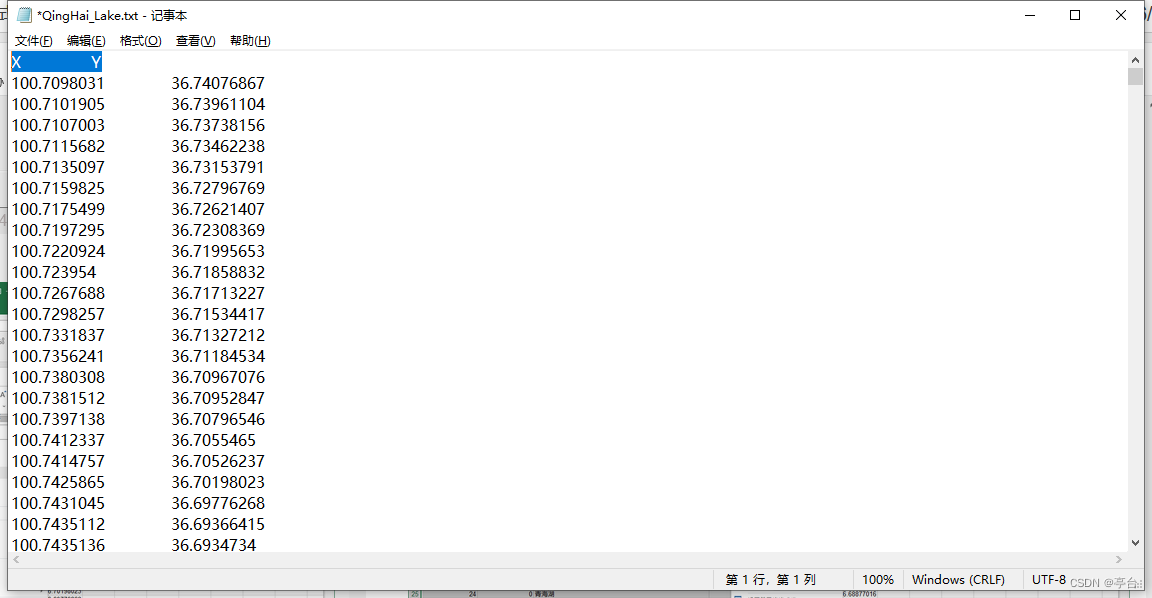

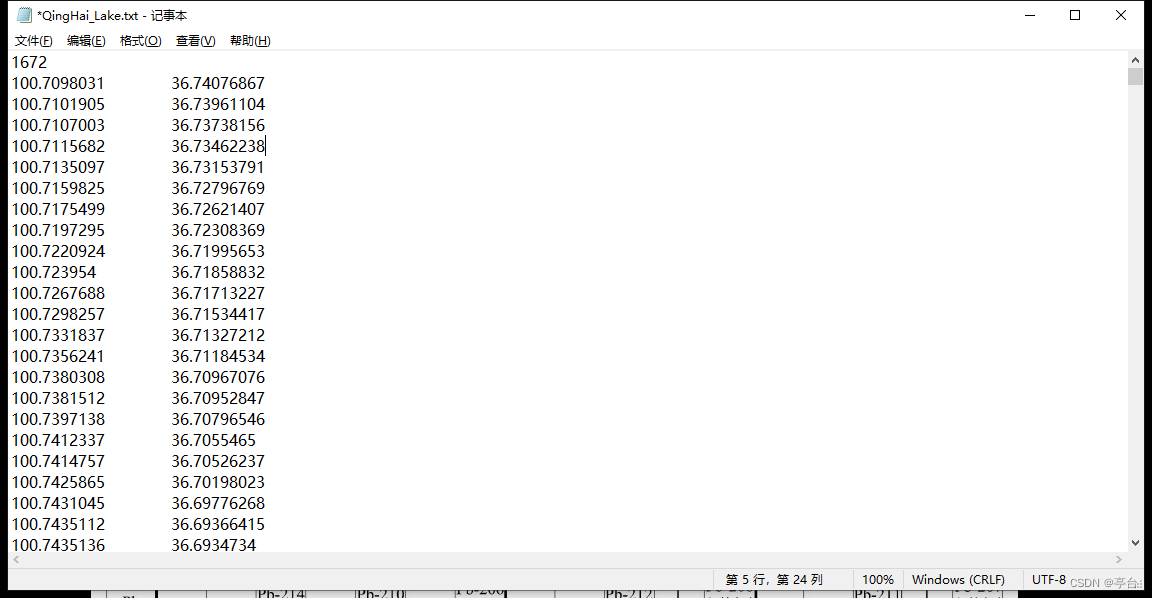

8.导出后的txt删除第一行的X，Y，更改为经纬度的行数，然后将.txt后缀更改为.bln，即可

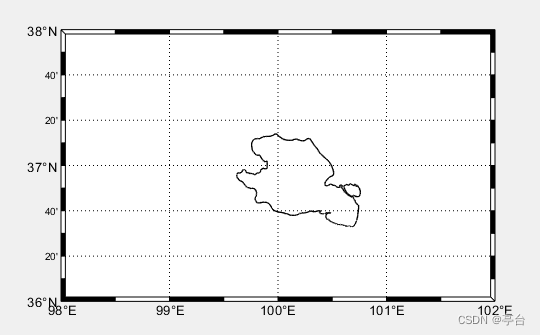

二、最后，可以利用matlab尝试绘图看看结果如何

data=dlmread('QingHai_Lake.bln');
m_proj('Equidistant Cylindrical','lon',[98 102],'lat',[36 38]);
m_coast('line','Color', [.0 .0 .0]);
m_grid('box','fancy','linew1',2);
hold on
x=data(:,1);
y=data(:,2);
m_plot(x,y,'k','linewidth', 1);
