从逆向角度看C++ STL代码之std::map

std::map是基于红黑树实现的。红黑树对于很多朋友来说是一个比较难的数据结构，特别是逆向分析，更是让人头大。本文不打算讨论红黑树的相关技术细节，网上有很多资料，有兴趣的朋友可以自行搜索学习。本文主要讨论std::map逆向分析相关技术。

内存布局

根据前面文章介绍的经验，我们找到map成员变量定义的代码，如下：

//xtree 头文件
template<class _Traits>
	class _Tree_comp_alloc
	{	// base class for tree to hold ordering predicate, allocator
public:
	typedef _Tree_comp_alloc<_Traits> _Myt;

	typedef typename _Traits::allocator_type allocator_type;
	typedef typename _Traits::key_compare key_compare;

	typedef _Tree_base_types<typename _Traits::value_type,
		allocator_type> _Alloc_types;
     /*省略部分代码 */
private:
	_Compressed_pair<key_compare,
		_Compressed_pair<_Alty, _Tree_val<_Val_types> > > _Mypair;
	};

template<class _Val_types>
	class _Tree_val
		: public _Container_base
	{	// base class for tree to hold data
public:
	typedef _Tree_val<_Val_types> _Myt;

	typedef typename _Val_types::_Nodeptr _Nodeptr;
	typedef _Nodeptr& _Nodepref;
	/*省略部分代码*/

	_Nodeptr _Myhead;	// pointer to head node
	size_type _Mysize;	// number of elements
	};

可以看出，map由两个变量构成：
_Myhead：指向红黑树head节点的指针
_Mysize： 红黑树节点数
在32位系统下，map在内存中占用8个字节。

接着我们看一下节点的结构：

template<class _Value_type,
	class _Voidptr>
	struct _Tree_node
		{	// tree node
		_Voidptr _Left;	//+0      left subtree, or smallest element if head
		_Voidptr _Parent;//+4  parent, or root of tree if head
		_Voidptr _Right;//+8  right subtree, or largest element if head
		char _Color;//+12  _Red or _Black, _Black if head  _Red = 0 ,_Black = 1
		char _Isnil;//+13  true only if head (also nil) node
		_Value_type _Myval;	//+16 为了内存对齐，在这个变量前面补齐了2个字节    the stored value, unused if head

	private:
		_Tree_node& operator=(const _Tree_node&);
		};

_Tree_node中_Color变量是节点颜色，_Red = 0 ,_Black = 1。_Myval是std::pair<key,value>类型的变量，std::pair<key,value>由_first和_second两个变量，分别是key和value。在32位系统的内存中，_Tree_node占用的空间取决于map的key和value的类型。_Tree_node在内存中实际占用的的内存比各个成员变量的和还要多两个字节。这是因为系统为了内存对齐，在_Myval前补了两个字节，所以_Myval的偏移实际上是16个字节。

实现map的红黑树，是从_Myhead节点开始，它实际上是红黑树的哨兵节点。_Myhead具有以下特点：

• _Myhead的_Isnil = true
• _Myhead的_Parent指向红黑树的根节点
• _Myhead的_Left指向红黑树的最左边的节点，_Right指向最右边的节点（这是为了遍历时，方便找到begin()）

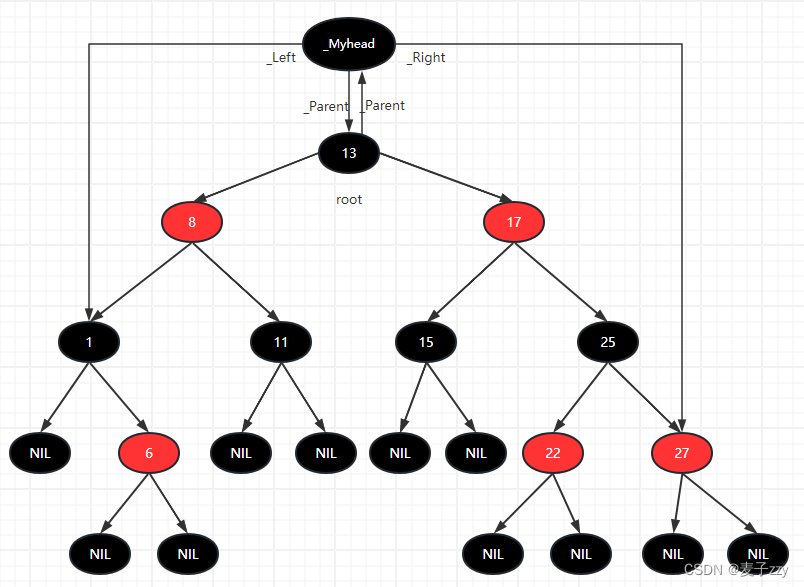

下图体现了红黑树的结构特点，图中NIL节点就是_Myhead节点，除了root和_Myhead，其他节点的_Parent没有画出来，实际上它们的_Parent指针都指向它们各自的前驱节点。

逆向分析

测试代码如下：

// 编译环境:VS2015(v140) + X86 + Release
int main()
{
	map<int, int> lst = { { 0,1 },{ 1,2 },{ 2,3 },{3,4},{4,4},{ 5,5 } };
	for (auto it = lst.begin(); it != lst.end(); it++)
	{
		printf("%d", it->first);
	}
	return 0;
}

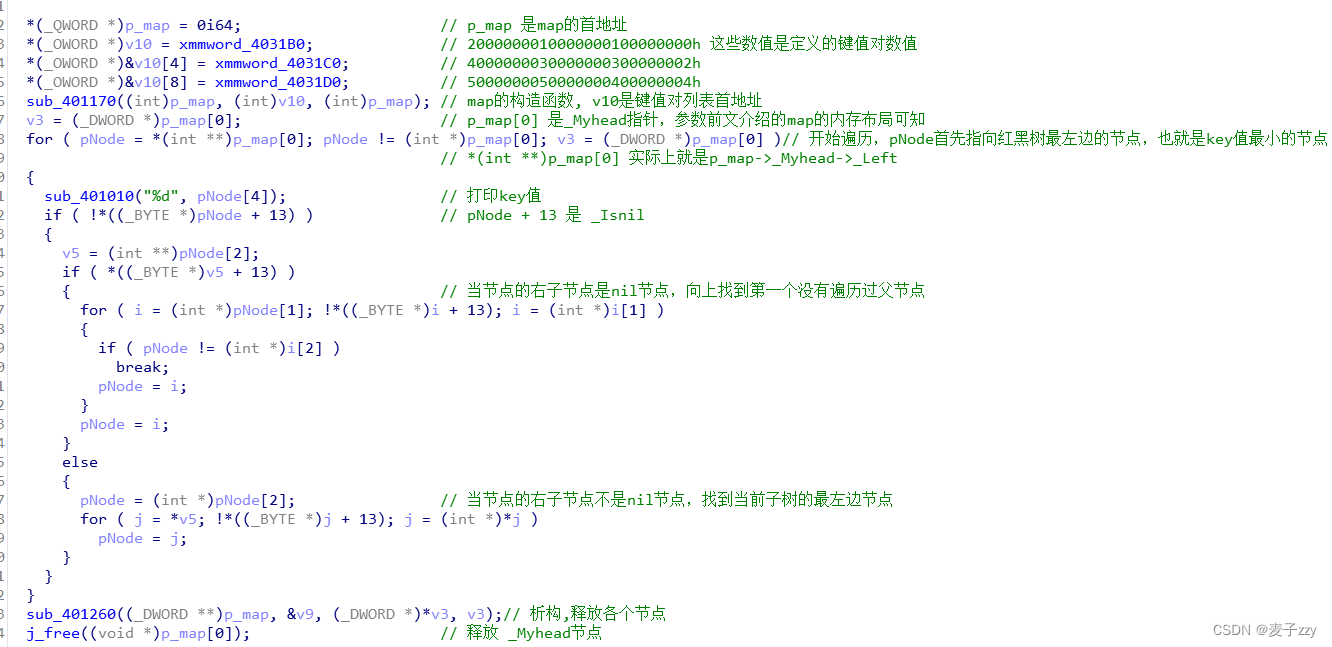

编译一下，用IDA打开，用强大F5反编译一下，如下：

先看一下，遍历红黑树的部分，这其实对树的中序遍历，由于_Myhead节点中存放了树的最左边节点，遍历直接从_Myhead->_Left开始。

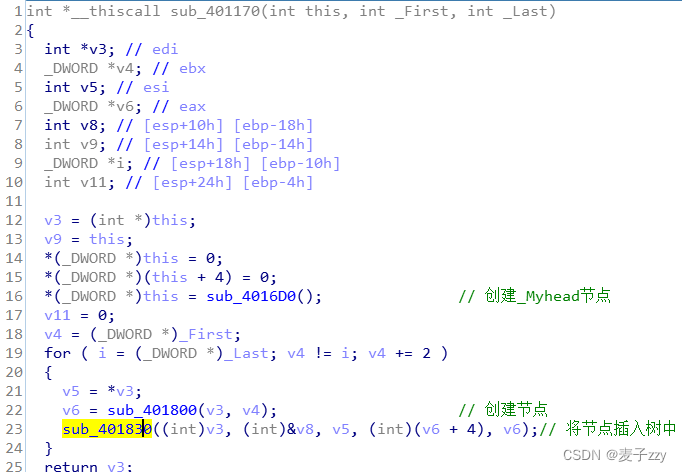

我们进入map构造函数看一下：

上图中，函数sub_401830是插入节点的代码，代码相对比较复杂，本文就不分析了，其实也没有比要。我们的目的通常是在逆向中识别到map的代码，只要认识就可以了。如果想要了解红黑树插入节点的代码原理，何不直接看源码呢？

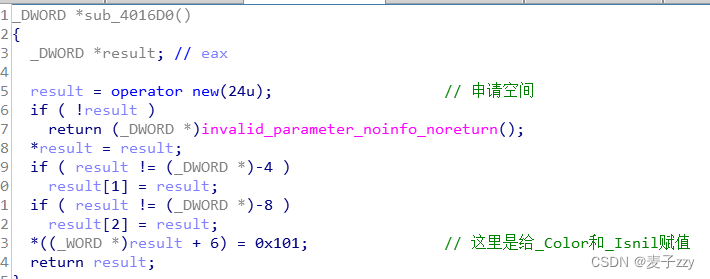

函数sub_4016D0的功能是申请空间创建节点，这是map的典型特征代码。在逆向分析中，见到这段代码基本可以确定是map了。

总结

对于map的逆向相对来说还是比较困难的，尤其是key和value是比较复杂的数据结构时，需要更多的耐心，特别是要记住map的内存布局，和节点的内存布局。不过话说回来，正是因为map代码相对复杂，其特征也比较明显，有很多特征可以帮助我们识别是否是map。为了方便学习，我已经将测试代码的idb文件上传。
