逆向整理-PE

PE相关

PE文件格式

PE文件是windows下的32位可执行文件格式，64位称为PE+或PE32+

文件中使用偏移（offset）内存中使用VA（Virtual Address）来表示位置，VA指的是进程虚拟内存中的绝对地址，RVA（Relative Virtual Address）指从某个基准位置（ImageBase）开始的相对地址，RVA+ImageBase=VA

PE头

在PE头的最前面有IMAGE_DOS_HEADER结构体，即DOS头，大小为64字节，比较重要的成员是e_magic(DOS签名，4D5A=>ASCII值"MZ"，位于结构体的第一个)，e_lfanew (指示NT头的偏移【根据不同文件拥有可变值】)，使用winhex打开windows自带的notepad文件，结构体情况如下（用notepad.exe文件演示）

文件开始的2个字节为4D5A，e_lfanew值为0000000E（Intel系列的CPU以逆序存储数据，称为小端序标识法）

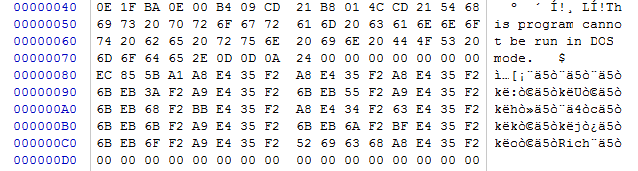

DOS存根在DOS头下方，目的是让程序可以在DOS环境中运行

NT头

NT头IMAGE_NT_HEADERS由三个成员组成，大小为F8

第一个成员：签名（Signature）结构体

Signature从0xE0开始

第二个成员：文件头（File Header)

File Header为表现文件大致属性的文件头，IMAGE_FILE_HEADER结构体，重要成员：

1、Machine：标识兼容的CPU，本程序中值为0x014C，兼容Intel386

2、NumberOfSection：用于指出文件中存在的节区数量，该值一定要大于0，且当定于的节区数量与实际节区不同时，将发生运行错误，本程序中值为0x0003

3、SizeOfOptionalHeader：用于指出最后一个NT头成员的大小，本程序中值为0x00E0

4、Characteristics：用于标识文件的属性，文件是否是可运行的形态，是否为DLL文件等信息，本程序中值为0x010F

第三个成员：可选头（Optional Header）

Optional Header为IMAGE_OPTIONAL_HEADER32结构体，重要成员：

1、Magic：Magic码为0x10B时，为IMAGE_OPTIONAL_HEADER32结构体，Magic码为0x20B时，为IMAGE_OPTIONAL_HEADER64结构体

2、AddressOfEntryPoint：持有EP的RVA值，指出程序最先执行的代码起始地址

3、ImageBase：指出文件的优先装入地址，一般情况下EXE文件的ImageBase值为0x00400000，DLL文件为0x10000000，执行PE文件时，PE装载器先创建进程，再将文件载入内存，然后把EIP寄存器的值设置为ImageBase+AddressOfEntryPoint

4、SectionAlignment, FileAlignment：FileAlignment指定了节区在磁盘文件中的最小单位&
