软考 高级 架构师 第十一章 面向对象设计 UML

1.UML

是一种统一建模语言，而非程序设计语言，支持从需求分析开始的软件开发的全过程。
分为三个部分：
1）构造块。UML有三种基本的构造块，分别是事物、关系和图。事物是组成UML的重要组成部分，关系紧密地把事物联系在一起，图是多个相互关联事物的集合。
2）公共机制。指达到特定目标的公共UML方法。
3）规则。是构造块如何放在一起的规定。

1.1.事物

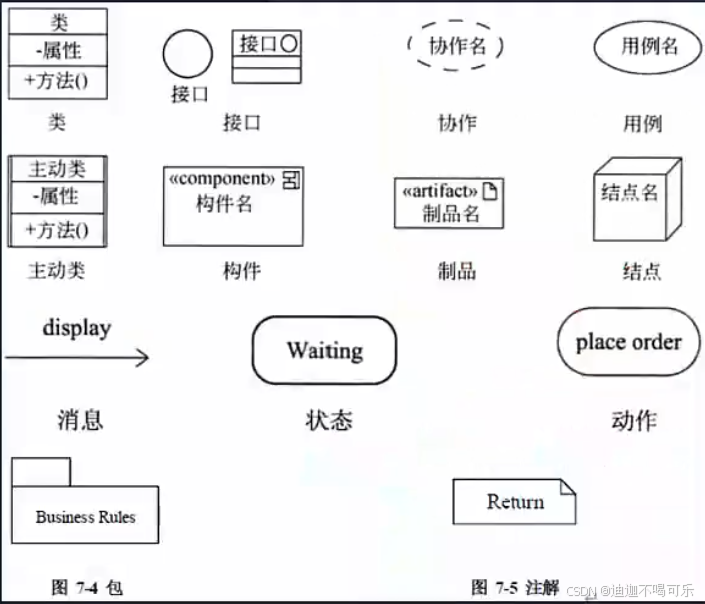

事物可分为：
1）结构事物：模型的静态部分，如类、接口、用例、构件等。
2）行为事物：模型的动态部分，如交互、活动、状态机。
3）分组事物：模型的组织部分，如包。
4）注释事物：模型的解释部分，依附于一个元素或一组元素之上对其进行约束或解释的简单符号。

1.2.关系

关系可分为：
1）依赖：一个事物的语义依赖于另一个事物的语义的变化而变化。
2）关联：是一种结构关系，描述了一组链，链是对象之间的连接。分为组合和聚合，都是局部和整体的关系，其中组合事物之间关系更强。（多个事物的组合关系，生命周期是同步的，聚合则是不同的）两个类之间的关联，实际是两个类所扮演角色的关联
