RISC-CPU设计（六）：RISC-CPU的寻址方式和指令系统

1.RISC-CPU的指令系统

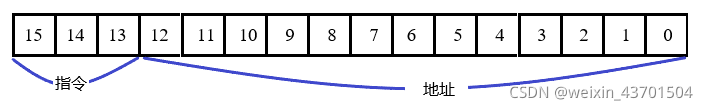

        本设计的RISC-CPU中，每条指令的长度一律为2字节（16bit），其中最高三位用于存放指令，剩余13位用于存放地址。



        用于存放地址的3bit数构成的指令系统仅由8条指令组成：

        （1）HLT：停机操作。该操作将空一个指令周期，即8个时钟周期。

        （2）SKZ：为零跳过下一条语句。该操作先判断当前ALU中的结果是否为0，若是零就跳过下一条语句，否则就继续执行。

        （3）ADD：相加操作。该操作将累加器中的值与地址所指的存储器或端口的数据相加，结果仍送回到累加器中。

        （4）AND：相与操作。该操作将累加器中的值与地址所指的存储器或端口的数据相与，结果仍送回到累加器中。

        （5）XOR：异或操作。该操作将累加器中的值与地址所指的存储器或端口的数据异或，结果仍送回到累加器中。

        （6）LDA：读数据操作。该操作将指令中给出地址的数据放入累加器中。

        （7）STO：写数据操作。该操作将累加器的数据放入指令中给出的地址中。

        （8）JMP：无条件跳转。该操作将跳转至指令给出的目的地址，然后继续执行。

2.寻址方式

        RISC-CPU是8位微处理器，一律采用直接寻址方式，即数据总是放在存储器中，寻址单元的地址由指令直接给出。这是最简单的寻址方式。
