本文详细介绍了如何使用HFSS设计一个中心频率为1850±4MHz、左旋圆极化的圆形双馈微带天线。通过理论计算确定贴片半径和馈电点位置，并在HFSS中创建模型进行仿真优化。最终优化结果符合设计指标，实现了所需圆极化效果。
一、设计指标
- 基质板介电常数：5.5
- 基质板厚度：2mm
- 中心频率：1850±4MHz
- 极化方式：左旋圆极化
- 馈电方式：同轴线馈电
二、理论计算

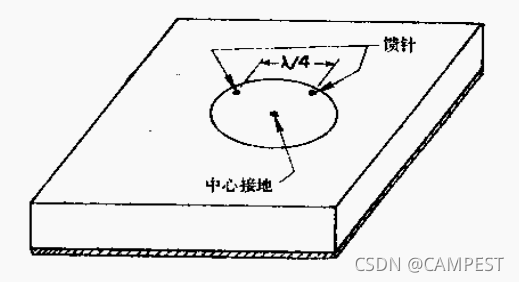

用圆形微带天线上实现圆极化的方式有很多，比如中心开缝、切角、双馈等，此处选用双点馈电的方式实现左旋圆极化，在两个馈电点加上等幅且相位相差90°的信号激励，改变两信号的超前与滞后可以改变旋向。天线结构如下图所示
1、贴片半径
R = K 1 + 2 h π ε r K [ ln ( π K 2 h ) + 1.7726 ] R=\frac{K}{\sqrt{1+\frac{2 h}{\pi \varepsilon_{r} K}\left[\ln \left(\frac{\pi K}{2 h}\right)+1.7726\right]}} R=1+πεr
