【Spring Cloud】04_网关Gateway 应用实践

网关简介

背景分析

我们知道，一个大型系统在设计时，经常会被拆分为很多个微服务。那么作为客户端要如何去调用这么多的微服务呢？

客户端可以直接向微服务发送请求，每个微服务都有一个公开的URL，该URL可以直接映射到具体的微服务，如果没有网关的存在，我们只能在客户端记录每个微服务的地址，然后分别去调用。

这样的架构会存在着诸多的问题，例如，客户端请求不同的微服务可能会增加客户端代码或配置的复杂性。还有就是每个服务，在调用时都需要独立认证。并且存在跨域请求，也在一定程度上提高了代码的复杂度。

基于微服务架构中的设计及实现上的问题，为了在项目中简化前端的调用逻辑，同时也简化内部服务之间互相调用的复杂度，更好保护内部服务,提出了网关的概念。

网关概述

网关本质上要提供一个各种服务访问的入口，并提供服务接收并转发所有内外部的客户端调用，还有就是权限认证，限流控制等等。

Spring Cloud Gateway是Spring公司基于Spring 5.0，Spring Boot 2.0 和 等技术开发的一个网关组件，它旨在为微服务架构提供一种简单有效的统一的 API入口，负责服务请求路由、组合及协议转换，并且基于 Filter 链的方式提供了权限认证，监控、限流等功能。

Spring Cloud Gateway优缺点分析：

• 优点：

1. 性能强劲：是第一代网关Zuul的1.6倍。
2. 功能强大：内置了很多实用的功能，例如转发、监控、限流等
3. 设计优雅，容易扩展。

• 缺点：

1. 依赖Netty与WebFlux(Spring5.0)，不是传统的Servlet编程模型(Spring MVC就是基于此模型实现)，学习成本高。
2. 需要Spring Boot 2.0及以上的版本，才支持

快速入门

业务描述

通过网关作为服务访问入口，对系统中的服务进行访问,例如通过网关服务去访问sca-provider服务。

入门业务实现

第一步：创建sca-gateway模块，其pom.xml文件如下：

 <dependency>
        <groupId>org.springframework.cloud</groupId>
        <artifactId>spring-cloud-starter-gateway</artifactId>
    </dependency>

第二步：添加相关配置，代码如下：

server:
  port: 8620
spring:
  application:
    name: sca-gateway
  cloud:
    gateway:
        routes: #配置网关路由规则
          - id: route01  #路由id,自己指定一个唯一值即可
            uri: http://localhost:8600/ #网关帮我们转发的url
            predicates: ###断言(谓此):匹配请求规则
              - Path=/nacos/provider/echo/**  #请求路径定义,此路径对应uri中的资源
            filters: ##网关过滤器,用于对谓词中的内容进行判断分析以及处理
              - StripPrefix=1 #转发之前去掉path中第一层路径，例如nacos

1)browser --> url request --> gateway(对外)
http://localhost:8620/nacos/provider/echo

2)gateway --> url request --> provide(对内)
http://localhost:8600/provider/echo

其中：路由(Route) 是 gateway 中最基本的组件之一，表示一个具体的路由信息载体。主要定义了下面的几个信息:

• id：路由标识符，区别于其他 Route。
• uri：路由指向的目的地 uri，即客户端请求最终被转发到的微服务。
• predicate：断言(谓词)的作用是进行条件判断，只有断言都返回真，才会执行路由。
• filter：过滤器用于修改请求和响应信息。

第三步：创建启动类,例如:

package com.cy.jt;

@SpringBootApplication
public class GatewayApplication {
    public static void main(String[] args) {
        SpringApplication.run(GatewayApplication.class,args);
    }
}

第四步：启动项目进行访问测试

依次启动sca-provider，sca-gateway服务，然后打开浏览器,进行访问测试，例如:

小节面试分析

• 什么是网关？服务访问(流量)的一个入口，类似生活中的“海关“

• 为什么使用网关？(服务安全，统一服务入口管理，负载均衡，限流，鉴权)

• Spring Cloud Gateway 应用的初始构建过程(添加依赖，配置)

• Gateway 服务的启动底层是通过谁去实现的？(Netty网络编程框架-ServerSocket)

• Gateway 服务做请求转发时一定要在注册中心进行注册吗？（不一定，可以直接通过远端url进行服务访问）

负载均衡设计

为什么负载均衡

网关才是服务访问的入口，所有服务都会在网关层面进行底层映射，所以在访问服务时，要基于服务serivce id（服务名）去查找对应的服务，让请求从网关层进行均衡转发，以平衡服务实例的处理能力。

Gateway中负载均衡实现

第一步：项目中添加服务发现依赖，代码如下：

<dependency>
  <groupId>com.alibaba.cloud</groupId>
  <artifactId>spring-cloud-starter-alibaba-nacos-discovery</artifactId>
</dependency>

第二步：修改其配置文件，代码如下

server:
  port: 8620
spring:
  application:
    name: sca-gateway
  cloud:
    nacos:
      discovery:
        server-addr: localhost:8848
    gateway:
      discovery:
        locator:
          enabled: true  #开启通过服务注册中心的serviceId创建路由
      routes: #路由
        - id: route01
          ##uri: http://localhost:8600/
          uri: lb://sca-provider # lb为服务前缀，不能随意写
          predicates: ###匹配规则
              - Path=/nacos/provider/echo/**
          filters:
              - StripPrefix=1 #转发之前去掉path中第一层路径，例如nacos

当网关对服务器进行负载均衡的访问时，uri 中就不能写死固定的url值了，而是改为lb：//XXX（nacos中注册的服务名 lb loadBalance）

其中，lb指的是从nacos中按照名称获取微服务，并遵循负载均衡策略。同时建议开发阶段打开gateway日志，代码如下：

logging:
  level:
    org.springframework.cloud.gateway: debug

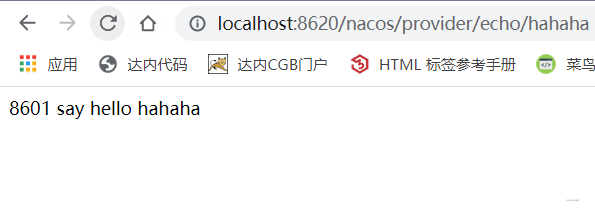

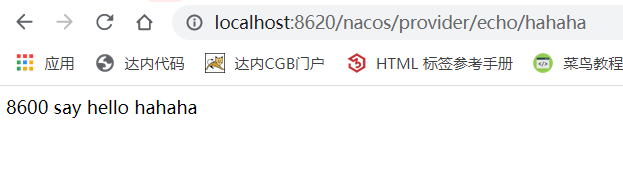

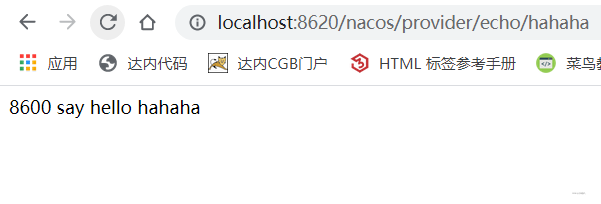

第三步：启动服务，进行访问测试，并反复刷新分析，如图所示：

执行流程分析（重要）

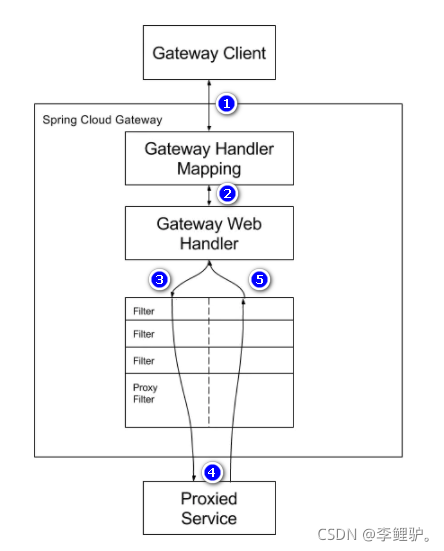

根据官方的说明，其Gateway具体工作流程，如图所示：

1. 客户端向Spring Cloud Gateway发出请求。

2. 如果Gateway Handler Mapping 通过断言predicates(predicates)的集合确定请求与路由(Routers)匹配，则将其发送到Gateway Web Handler。

3. Gateway Web Handler 通过确定的路由中所配置的过滤器集合链式调用过滤器（也就是所谓的责任链模式）。 Filter由虚线分隔的原因是， Filter可以在发送代理请求之前和之后运行逻辑。

4. 处理的逻辑是在处理请求时排在前面的过滤器先执行，而处理返回相应的时候，排在后面的过滤器先执行。

5. Proxied Service 响应请求并返回执行结果。

小节面试分析

• 网关层面是如何实现负载均衡的？(通过服务名去查找具体的服务实例)

• 网关层面是如何通过服务名查找服务实例的？(Ribbon)

• 你了解Ribbon中的哪些负载均衡算法?(轮询，权重，hash,……可通过IRule接口进行查看分析)

• 网关进行请求转发的流程是怎样，有哪些关键对象？（XxxHandlerMapping，Handler，。。。）

• 网关层面服务的映射方式怎样的？(谓词-path，…,服务名/服务实例)

• 网关层如何记录服务的映射？(通过map，并要考虑读写锁的应用)

断言(Predicate)增强分析(了解)

Predicate 简介

Predicate(断言)又称谓词，用于条件判断，只有断言结果都为真，才会真正的执行路由。断言其本质就是定义路由转发的条件。

Predicate 内置工厂

SpringCloud Gateway包括一些内置的断言工厂，所有这些断言都与http请求的不同属性相匹配，具体如下：

基于Datetime类型的断言工厂

此类型的断言根据时间做判断，主要有三个：

1） AfterRoutePredicateFactory：判断请求日期是否晚于指定日期
2） BeforeRoutePredicateFactory：判断请求日期是否早于指定日期
3） BetweenRoutePredicateFactory：判断请求日期是否在指定时间段内

例如：

-After=2020-12-31T23:59:59.789+08:00[Asia/Shanghai]

当且仅当请求时的时间After配置的时间时，才转发该请求，若请求时的时间不是After配置的时间时，则会返回404 not found。时间值可通过ZonedDateTime.now()获取。

基于Header的断言工厂

HeaderRoutePredicateFactory

判断请求头Header是否具有给定名称且值与正则表达式匹配。

例如：

-Header=X-Request-Id, \d+

基于Method请求方法的断言工厂

MethodRoutePredicateFactory

接收一个参数，判断请求类型是否跟指定的类型匹配。

例如：

-Method=GET

基于Query请求参数的断言工厂

QueryRoutePredicateFactory

接收两个参数，请求param和正则表达式， 判断请求参数是否具有给定名称且值与正则表达式匹配。

例如：

-Query=pageSize,\d+

Predicate 应用案例实践

内置的路由断言工厂应用案例，例如:

server:
  port: 9000
spring:
  application:
    name: sca-gateway
  cloud:
    nacos:
      server-addr: localhost:8848
    gateway:
      discovery:
        locator:
          enabled: true #开启通过服务中心的serviceId 创建路由的功能
      routes:
        - id: bd-id
          ##uri: http://localhost:8081/
          uri: lb://sca-provider
          predicates: ###匹配规则
              - Path=/nacos/provider/echo/**
              - Before=2021-01-30T00:00:00.000+08:00
              - Method=GET
          filters:
            -  StripPrefix=1 # 转发之前去掉1层路径

说明：当条件不满足时，则无法进行路由转发，会出现404异常。

小节面试分析

• 何为谓词?(网关中封装了判断逻辑的一个对象)

• 谓词逻辑的设计是怎样的？(谓词判断逻辑返回值为true则进行请求转发)

• 你了解哪些谓词逻辑？(path,请求参数，ip，请求方式，cookie,请求头,….)

• 我们可以自己定义谓词工厂对象吗？(可以的)

过滤器(Filter)增强分析(了解)

概述

过滤器(Filter)就是在请求传递过程中，对请求和响应做一个处理。Gateway 的Filter从作用范围可分为两种：GatewayFilter与GlobalFilter。其中：

1. GatewayFilter：应用到单个路由或者一个分组的路由上。
2. GlobalFilter：应用到所有的路由上。

局部过滤器设计及实现

在SpringCloud Gateway中内置了很多不同类型的网关路由过滤器。具体如下：
案例分析：

基于AddRequestHeaderGatewayFilterFactory，为原始请求添加Header。

例如，为原始请求添加名为 X-Request-Foo ，值为 Bar 的请求头：

spring:
  cloud:
    gateway:
      routes:
        - id: add_request_header_route
          uri: https://example.org
          filters:
            - AddRequestHeader=X-Request-Foo, Bar

例如，为原始请求添加名为foo，值为bar的参数，即：foo=bar。

spring:
  cloud:
    gateway:
      routes:
        - id: add_request_parameter_route
          uri: https://example.org
          filters:
            - AddRequestParameter=foo, bar

基于PrefixPathGatewayFilterFactory，为原始的请求路径添加一个前缀路径

例如，该配置使访问${GATEWAY_URL}/hello 会转发到uri/mypath/hello。

spring:
  cloud:
    gateway:
      routes:
        - id: prefixpath_route
          uri: https://example.org
          filters:
            - PrefixPath=/mypath

基于RequestSizeGatewayFilterFactory，设置允许接收最大请求包的大小

例如，该配置使访问${GATEWAY_URL}/hello 会转发到uri/mypath/hello。

spring:
  cloud:
    gateway:
      routes:
        - id: prefixpath_route
          uri: https://example.org
          filters:
            - PrefixPath=/mypath

基于RequestSizeGatewayFilterFactory，设置允许接收最大请求包的大小

配置示例：

spring:
  cloud:
    gateway:
      routes:
        - id: request_size_route
      uri: http://localhost:8080/upload
      predicates:
        - Path=/upload
      filters:
        - name: RequestSize
          args:
            # 单位为字节
            maxSize: 5000000

如果请求包大小超过设置的值，则会返回 413 Payload Too Large以及一个errorMessage

全局过滤器设计及实现

全局过滤器(GlobalFilter)作用于所有路由, 无需配置。在系统初始化时加载，并作用在每个路由上。通过全局过滤器可以实现对权限的统一校验，安全性验证等功能。一般内置的全局过滤器已经可以完成大部分的功能，但是对于企业开发的一些业务功能处理，还是需要我们 自己编写过滤器来实现的，那么我们一起通过代码的形式自定义一个过滤器，去完成统一的权限校验。 例如，当客户端第一次请求服务时，服务端对用户进行信息认证（登录） 认证通过，将用户信息进行加密形成token，返回给客户端，作为登录凭证 以后每次请求，客户端都携带认证的token 服务端对token进行解密，判断是否有效。

package com.cy.filters;

import org.springframework.cloud.gateway.filter.GatewayFilterChain;
import org.springframework.cloud.gateway.filter.GlobalFilter;
import org.springframework.core.Ordered;
import org.springframework.http.HttpStatus;
import org.springframework.stereotype.Component;
import org.springframework.web.server.ServerWebExchange;
import reactor.core.publisher.Mono;
@Component
public class AuthGlobalFilter implements GlobalFilter, Ordered {
    @Override
    public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
        String username=exchange.getRequest()
                .getQueryParams().getFirst("username");
        if (!"admin".equals(username)) {
            System.out.println("认证失败");
            exchange.getResponse().setStatusCode(HttpStatus.UNAUTHORIZED);
            return exchange.getResponse().setComplete();
        }
        //调用chain.filter继续向下游执行
        return chain.filter(exchange);

    }

    @Override
    public int getOrder() {
        return 0;
    }
}

启动Gateway服务，假如在访问的url中不带“user=admin”这个参数，可能会出现异常。

小节面试分析

• 网关过滤器的作用是什么？(对请求和响应数据做一个预处理)

• 网关过滤器的类型有哪些？(局部过滤器，全局过滤器)

• 如何理解局部过滤器？(针对具体链路的应用的过滤器，需要进行配置)

• 你了解哪些局部过滤器？

• 如何理解全局过滤器？(作用于所有请求链路)

• 如何自己定义全局过滤器?(直接或间接实现GlobalFilter接口)

• 假如现在让你进行平台的网关自研设计，你可以吗？(可以)

限流设计及实现

限流简述

网关是所有请求的公共入口，所以可以在网关进行限流，而且限流的方式也很多，我们采用Sentinel组件来实现网关的限流。Sentinel支持对SpringCloud Gateway、Zuul等主流网关进行限流。参考网址如下：

https://github.com/alibaba/spring-cloud-alibaba/wiki/Sentinel

限流快速入门

第一步：添加依赖

在原有spring-cloud-starter-gateway依赖的基础上再添加如下两个依赖，例如：

<dependency>
    <groupId>com.alibaba.cloud</groupId>
    <artifactId>spring-cloud-starter-alibaba-sentinel</artifactId>
</dependency>

<dependency>
    <groupId>com.alibaba.cloud</groupId>
    <artifactId>spring-cloud-alibaba-sentinel-gateway</artifactId>
</dependency>

第二步：添加sentinel及路由规则(假如已有则无需设置)：

routes:
  - id: route01
    uri: lb://nacos-provider
    predicates: ###匹配规则
      - Path=/provider/echo/**

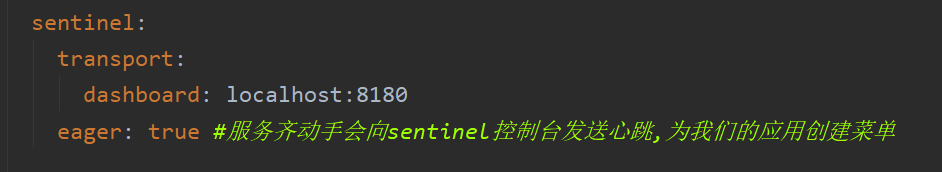

sentinel:
  transport:
    dashboard: localhost:8180 #Sentinel 控制台地址
    port: 8719 #客户端监控API的端口
  eager: true  #取消Sentinel控制台懒加载,即项目启动即连接

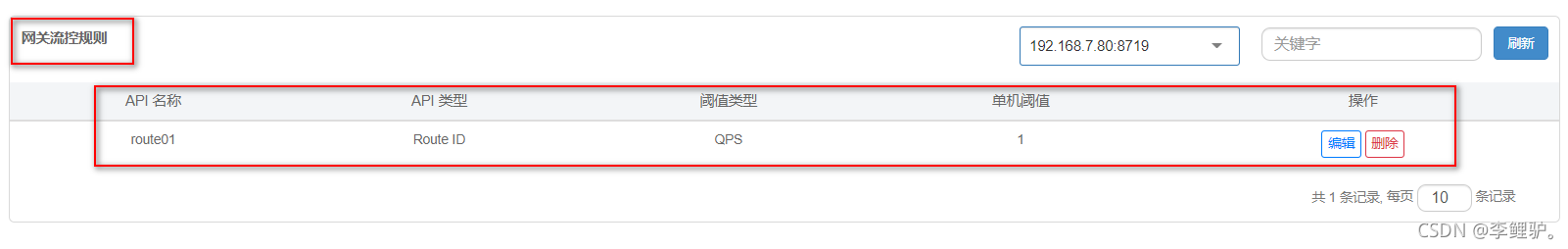

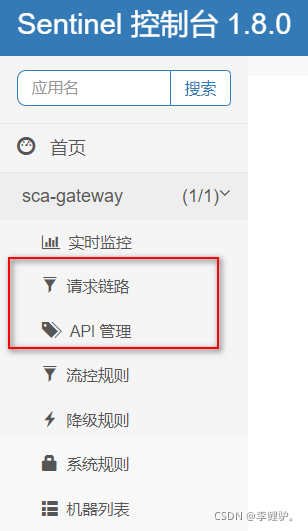

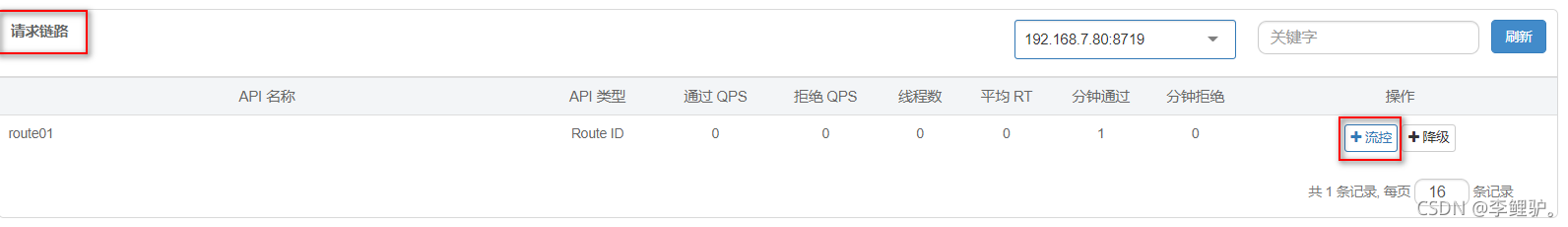

第三步：启动网关项目，检测sentinel控制台的网关菜单。

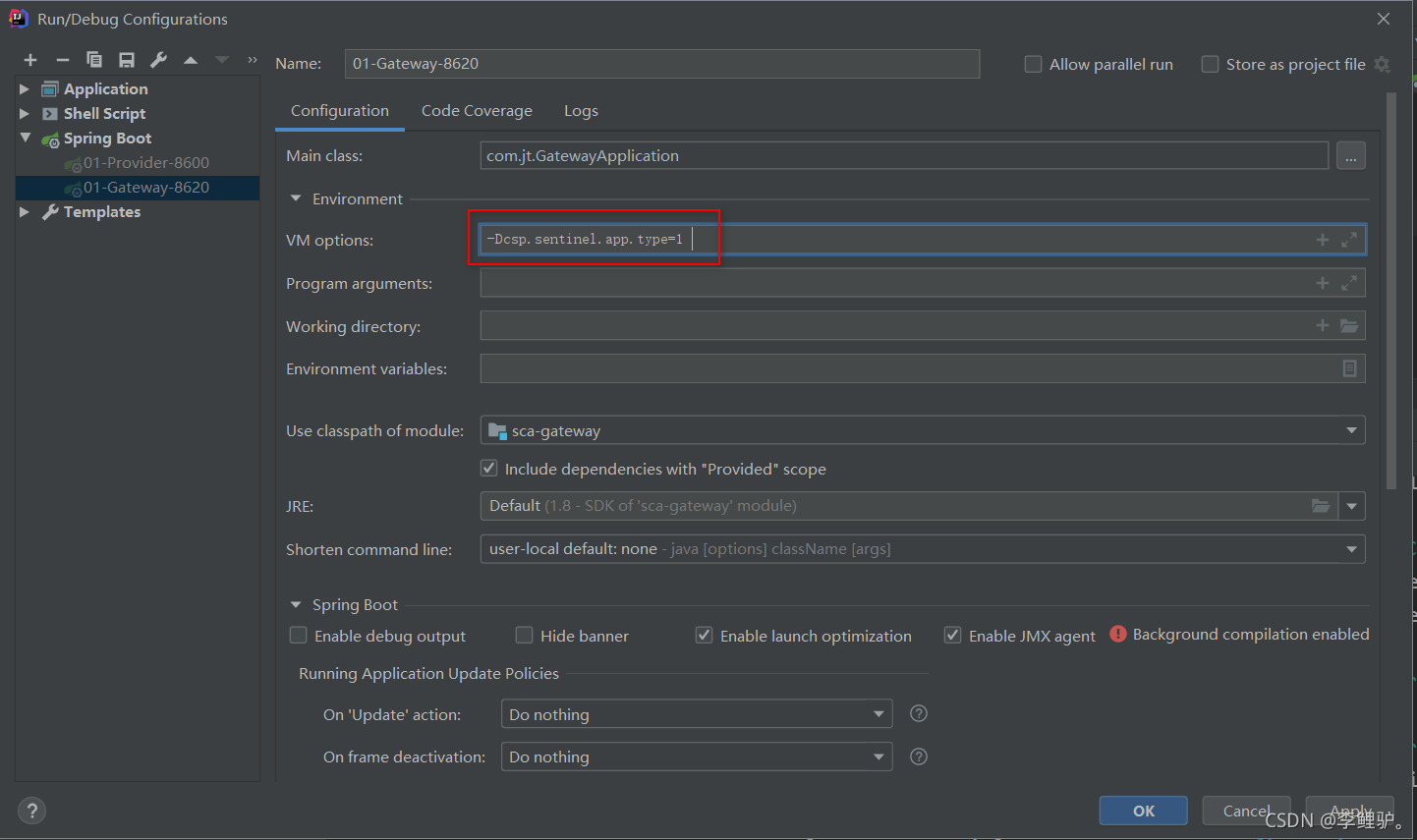

启动时，添加sentinel的jvm参数，通过此菜单可以让网关服务在sentinel控制台显示不一样的菜单，代码如下。

-Dcsp.sentinel.app.type=1

假如是在idea中，可以参考下面的图进行配置

Sentinel 控制台启动以后，界面如图所示：

说明,假如没有发现请求链路，API管理，关闭网关项目，关闭sentinel，然后重启sentinel，重启网关项目。

第四步：在sentinel面板中设置限流策略，如图所示：

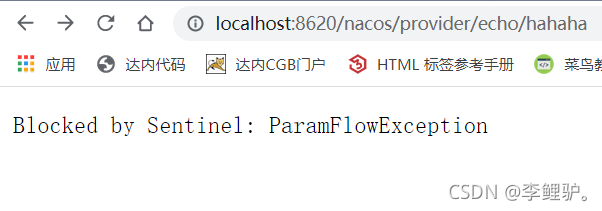

第五步：通过url进行访问检测是否实现了限流操作

基于请求属性限流

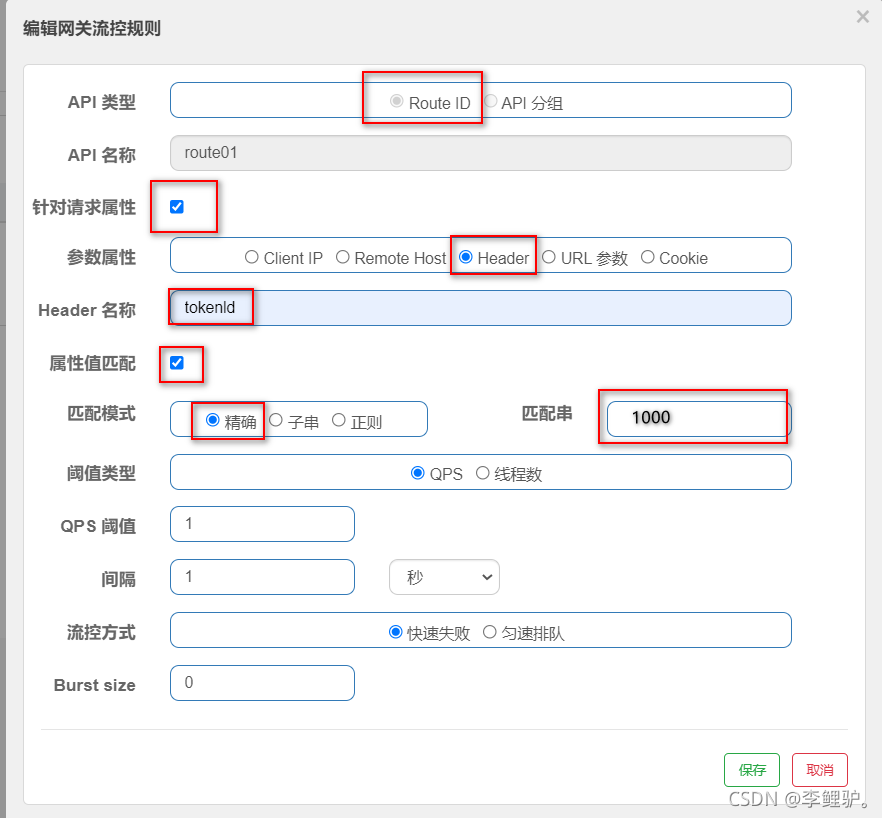

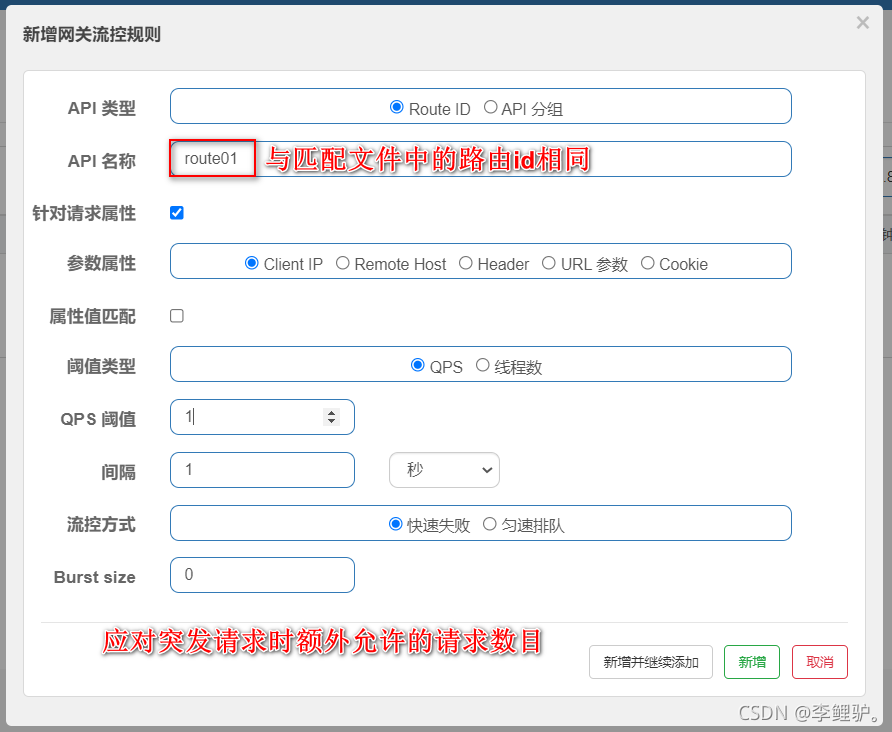

定义指定routeId的基于属性的限流策略如图所示：

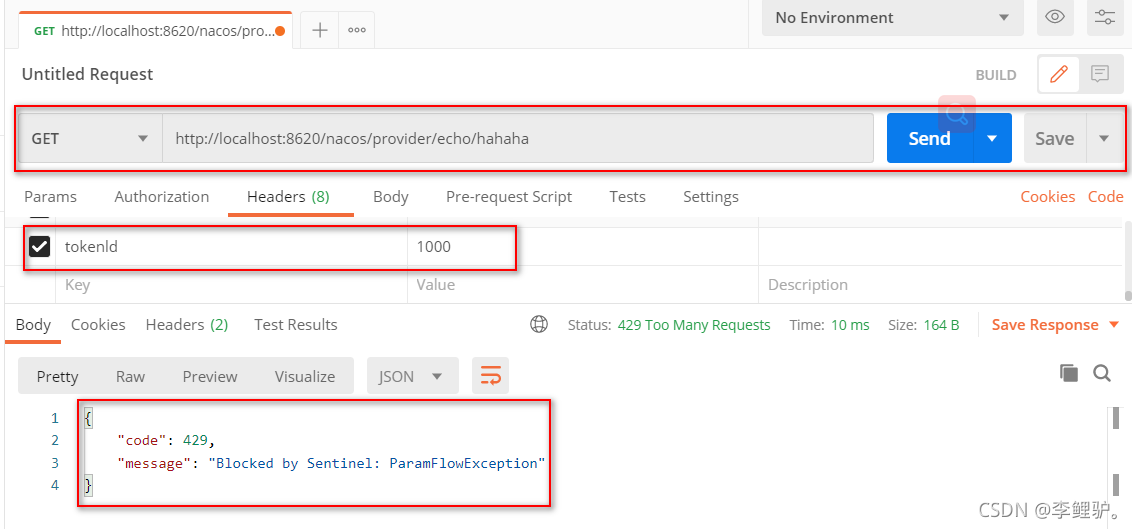

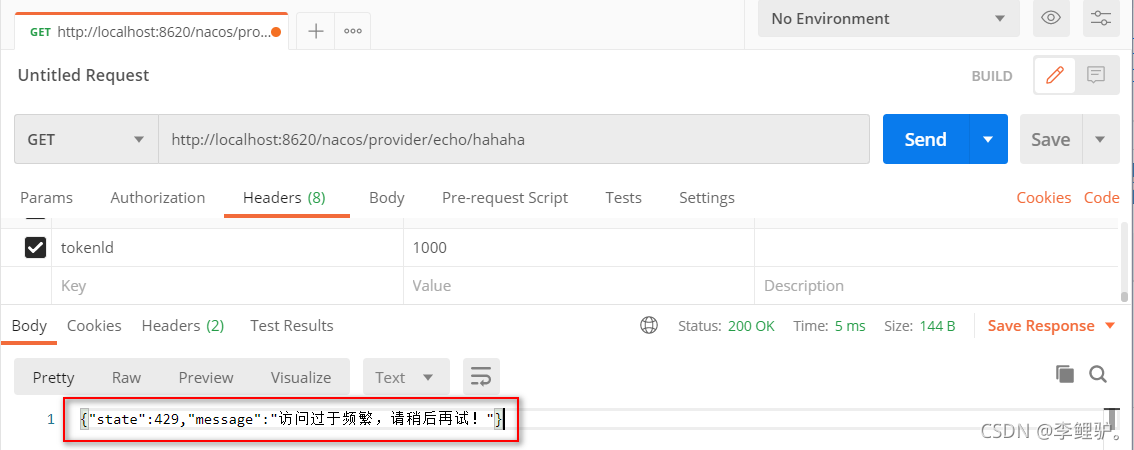

通过postman进行测试分析

自定义API维度限流（重点）

自定义API分组，是一种更细粒度的限流规则定义，它允许我们利用sentinel提供的API，将请求路径进行分组，然后在组上设置限流规则即可。

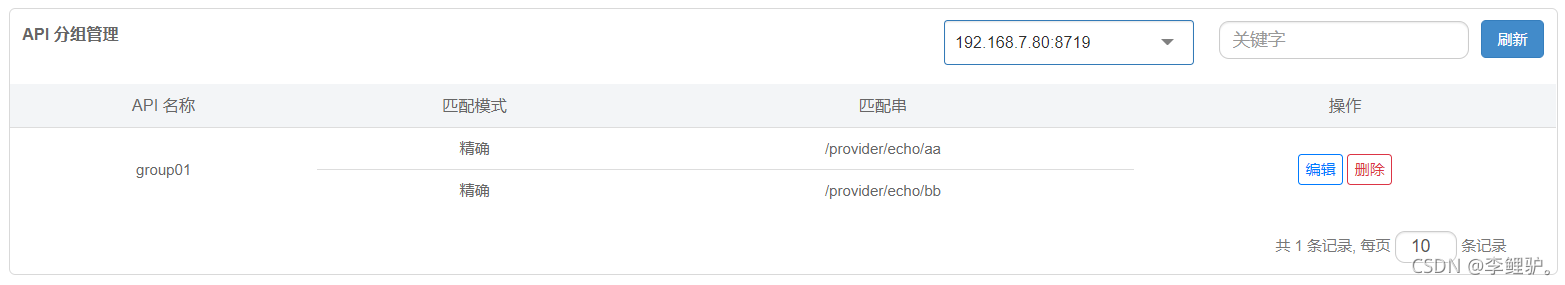

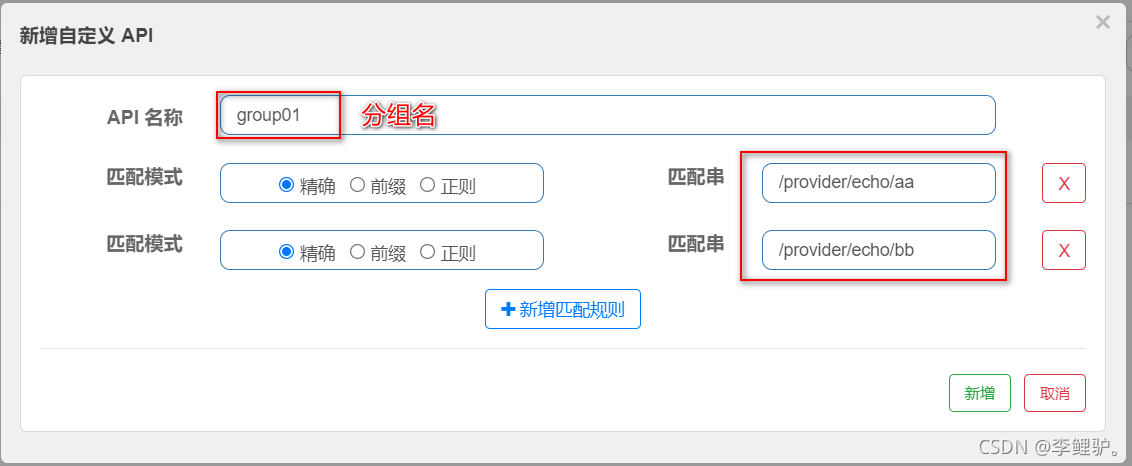

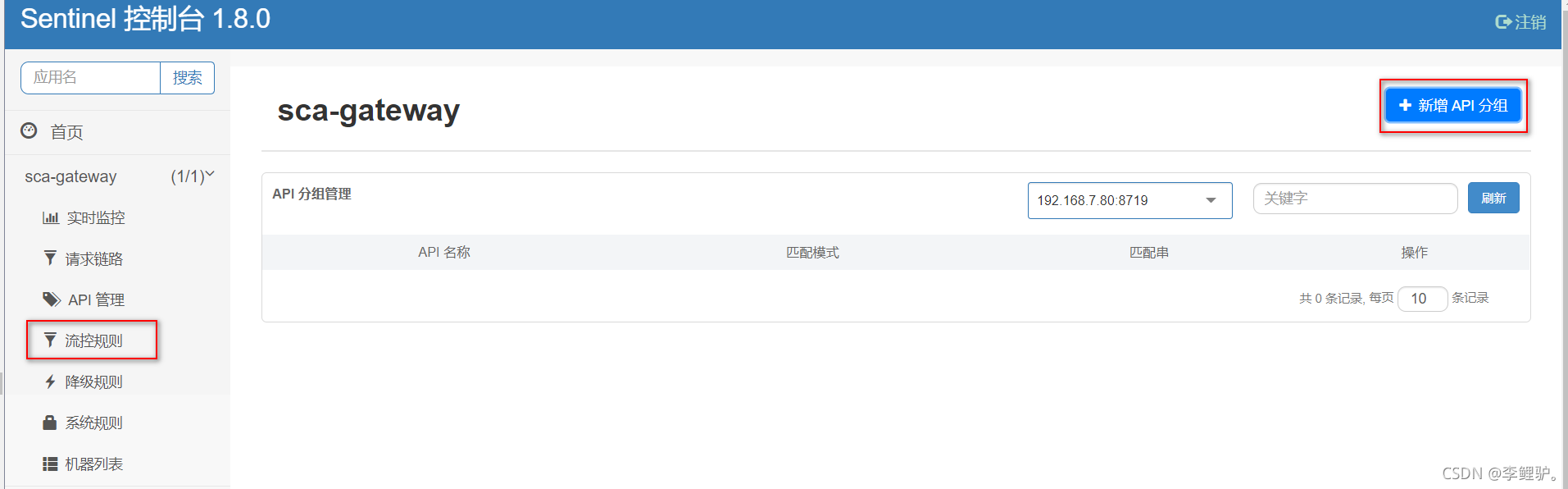

第一步：新建API分组，如图所示：

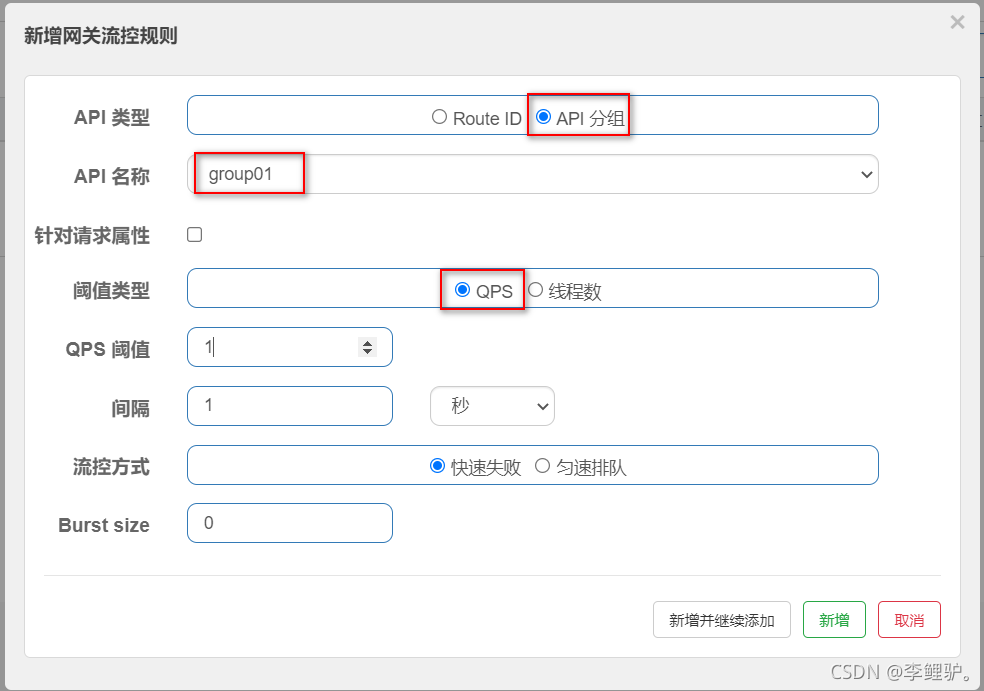

第二步：新建分组流控规则，如图所示：

第三步：进行访问测试，如图所示

定制流控网关返回值

定义配置类，设计流控返回值，代码如下：

@Configuration
public class GatewayConfig {
    public GatewayConfig(){
        GatewayCallbackManager.setBlockHandler(
new BlockRequestHandler() {
            @Override
            public Mono<ServerResponse> handleRequest(ServerWebExchange serverWebExchange, Throwable throwable) {
                Map<String,Object> map=new HashMap<>();
                map.put("state",429);
                map.put("message","访问过于频繁，请稍后再试！");
                String jsonStr=JSON.toJSONString(map);
                return ServerResponse.ok().body(Mono.just(jsonStr),String.class);
            }
        });
    }
}

其中，Mono 是一个发出(emit)0-1个元素的Publisher。

小节面试分析

• 网关层面结合sentinel实现限流，其限流的类型有几种？(两种-route id,api)
• 网关层面可以自定义限流后的异常处理结果吗？(可以)
• 你知道Sentinel底层限流的算法有哪些？(滑动窗口，令牌桶，漏斗，。。。)

总结（Summay）

重难点分析

• 网关(Gateway)诞生的背景？(第一:统一微服务访问的入口,第二:对系统服务进行保护,第三进行统一的认证,授权,限流)

• 网关的选型？(Netifix Zuul,Spring Cloud Gateway,…)

• Spring Cloud Gateway的入门实现？(添加依赖,路由配置,启动类)

• Spring Cloud Gateway中的负载均衡？(网关服务注册,服务的发现,基于uri:lb://服务id方式访问具体服务实例)

• Spring Cloud Gateway中的断言配置？(掌握常用几个就可,用时可以通过搜索引擎去查)

• Spring Cloud Gateway中的过滤器配置？(掌握过滤器中的两大类型-局部和全局)

• Spring Cloud Gateway中的限流设计？(Sentinel)

前段控制器
package org.springframework.web.servlet;
public class DispatcherServlet extends FrameworkServlet

/**
	 * Process the actual dispatching to the handler.
	 * <p>The handler will be obtained by applying the servlet's HandlerMappings in order.
	 * The HandlerAdapter will be obtained by querying the servlet's installed HandlerAdapters
	 * to find the first that supports the handler class.
	 * <p>All HTTP methods are handled by this method. It's up to HandlerAdapters or handlers
	 * themselves to decide which methods are acceptable.
	 * @param request current HTTP request
	 * @param response current HTTP response
	 * @throws Exception in case of any kind of processing failure
	 */
	protected void doDispatch(HttpServletRequest request, HttpServletResponse response) throws Exception {
		HttpServletRequest processedRequest = request;
		HandlerExecutionChain mappedHandler = null;
		boolean multipartRequestParsed = false;

		WebAsyncManager asyncManager = WebAsyncUtils.getAsyncManager(request);

		try {
			ModelAndView mv = null;
			Exception dispatchException = null;

			try {
			　  //检查请求是否是multipart（即文件上传），若是进行相关处理
				processedRequest = checkMultipart(request);
				multipartRequestParsed = (processedRequest != request);

				//通过handermapping映射获取HandlerExecutionChain（处理链中包括了interceptor的前置和后置方法）
				// Determine handler for the current request.
				mappedHandler = getHandler(processedRequest);
				if (mappedHandler == null) {
					noHandlerFound(processedRequest, response);
					return;
				}

				//根据处理器（handler及HandlerExecutionChain）获取处理器适配器（处理器适配器是为了提供统一接口进行后续处理，从而支持多种类型的处理器）
				// Determine handler adapter for the current request.
				HandlerAdapter ha = getHandlerAdapter(mappedHandler.getHandler());

				// Process last-modified header, if supported by the handler.
				String method = request.getMethod();
				boolean isGet = "GET".equals(method);
				//执行chain中拦截器附加的预处理方法，即preHandle方法
				if (isGet || "HEAD".equals(method)) {
					long lastModified = ha.getLastModified(request, mappedHandler.getHandler());
					if (new ServletWebRequest(request, response).checkNotModified(lastModified) && isGet) {
						return;
					}
				}

				if (!mappedHandler.applyPreHandle(processedRequest, response)) {
					return;
				}
				//适配器统一执行handle方法（适配器统一接口的作用），此处是真正处理业务逻辑的地方
				// Actually invoke the handler.
				mv = ha.handle(processedRequest, response, mappedHandler.getHandler());

				if (asyncManager.isConcurrentHandlingStarted()) {
					return;
				}

				applyDefaultViewName(processedRequest, mv);
				//执行chain中拦截器附加的后处理方法，即postHandle方法
				mappedHandler.applyPostHandle(processedRequest, response, mv);
			}
			catch (Exception ex) {
				dispatchException = ex;
			}
			catch (Throwable err) {
				// As of 4.3, we're processing Errors thrown from handler methods as well,
				// making them available for @ExceptionHandler methods and other scenarios.
				dispatchException = new NestedServletException("Handler dispatch failed", err);
			}
			//处理分发结果：包括解析视图并进行视图渲染，执行chain中拦截器附加的后处理方法，即afterCompletion方法。具体方法内容见下方源码。
			processDispatchResult(processedRequest, response, mappedHandler, mv, dispatchException);
		}
		catch (Exception ex) {
			triggerAfterCompletion(processedRequest, response, mappedHandler, ex);
		}
		catch (Throwable err) {
			triggerAfterCompletion(processedRequest, response, mappedHandler,
					new NestedServletException("Handler processing failed", err));
		}
		finally {
			if (asyncManager.isConcurrentHandlingStarted()) {
				// Instead of postHandle and afterCompletion
				if (mappedHandler != null) {
					mappedHandler.applyAfterConcurrentHandlingStarted(processedRequest, response);
				}
			}
			else {
				// Clean up any resources used by a multipart request.
				if (multipartRequestParsed) {
					cleanupMultipart(processedRequest);
				}
			}
		}
	}
