课件例题

例：
现GSM系统有10MHz的频段，如果采用 $4×34\times3$ 的频率复用，试求出这个系统里基站的频点配置。若改成 $3×33\times3$ 的频率复用，那么情况又是如何？
练习：
现GSM系统有6MHz的频段，如果采用 $4×34\times3$ 的频率复用，试求出这个系统里的信道频率是如何复用的？
练习：
BCCH和TCH采用单独频段，BCCH采用43复用，TCH采用33复用，则9.6M频率段可配置的基本站型是（）。
A 5/4/4 B 6/5/5
C 5/5/4 D 5/5/5
有一网络，共有小区300个，有效带宽12.6MHz，如果BCCH层采用3/15频率复用模型，其它TCH层采用3/12复用模型，请问该网络可以配置多少TRX？（不考虑保护频点）
A 900 B 1200
C 1500 D 1800
中国移动19MHz的频率（1-94），采用4*3频率复用模式，BCCH为79-94，共16个频点，79-82频点为BCCH备用频点。其余全部分配给TCH，不考虑微蜂窝预留频点，那么如何进行频率规划？平均频率复用系数是多少？
某900网络共有10M带宽，采用MRP频率复用方式进行频率规划，已知该网络中共有S644，S555，S222等三种站型，则此网络的频率复用因子是：
A 8.33 B 8.17
C 10 D12.5
2、为什么要使用DCS1800网络？
GSM900频率使用负荷过重，容量有限，导致质量下降
频段较宽。
干扰较低
质量较好

知识点搬运（大型PPT侠copy现场）

一、概述

1、GSM系统的基本特点
GSM系统由几个分系统组成，并且可与各种公用通信网（PSTN、PDN、ISDN）互通、互连。各个分系统之间及系统与各种公用网之间都定义了明确而详细的接口标准，保证任何厂商提供的GSM系统或子系统能够互连。
GSM系统能够提供跨国自动漫游，相互签署了漫游协议的GSM运营商，其用户可进入对方的GSM系统而与国家无关。
GSM系统除提供用户终端业务外，还可提供各种承载业务、补充业务和与ISDN有关的业务。
GSM系统具有加密和鉴权功能，能确保用户的通信保密和网络安全。
GSM系统具有灵活方便的网络结构，频率再用率高，移动交换机的话务处理能力强，能满足用户对大容量、高密度业务的要求。
GSM系统抗干扰能力较强，在覆盖区域内通信质量好。

二、GSM系统的结构与功能

1、GSM系统的结构

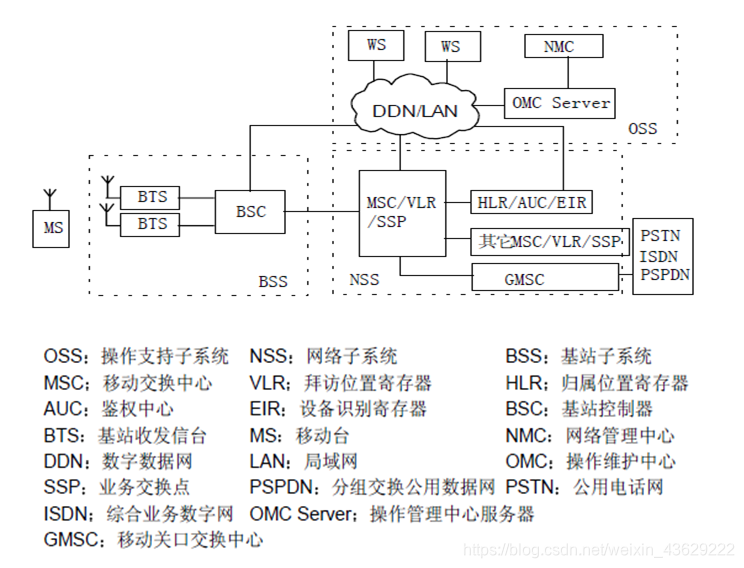

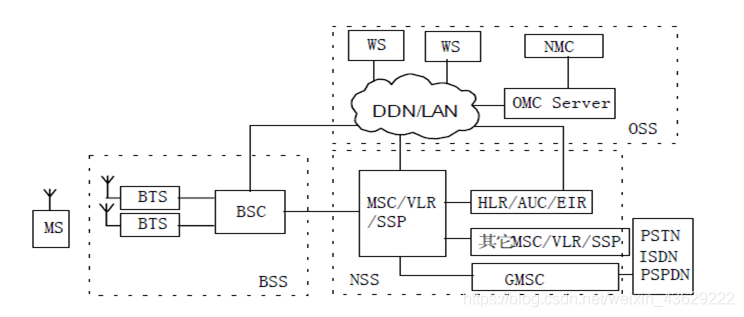

GSM系统由三个相互联接的主要子系统构成，并通过一定的网络接口和用户联接。三个子系统是基站子系统（BSS）、网络子系统（NSS）及操作子系统（OSS）。移动台（MS）也是一个子系统，但通常视作BSS的一部分。
在这里插入图片描述

2、移动台
移动台是GSM移动通信网中用户用的设备。移动台的类型主要有车载台和手持台（手机）。
移动台除提供通过无线接口进入GSM系统的常规无线通信功能和相关处理功能外，还必须提供与使用者之间的接口。比如提供通话呼叫所需要的话筒、扬声器、显示屏和键盘；进行数据通信时还需要提供与其他一些终端设备之间的接口，如与个人计算机和传真机之间的接口。

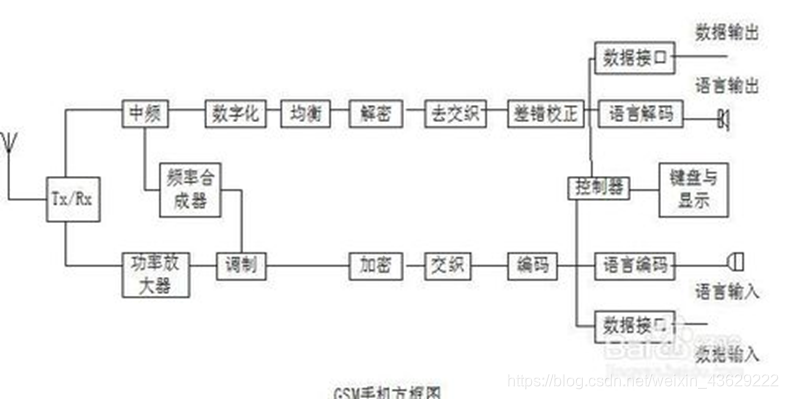

移动终端分为
无线部分：高频系统，包括天线系统、发送接收、调制解调器以及振荡器等。
处理部分：信号基带和控制。
接口部分：语音模拟接口、数字接口及人机接口。
移动台的另外一个重要部分是SIM卡，GSM系统通过SIM卡来识别用户，SIM卡包含存储在无线用户一侧的所有与用户有关的信息。
SIM卡的应用使移动台不是固定地束缚于一个用户，为建造不同电信网之间大范围可移动个人通信系统奠定了一个良好的基础。
在这里插入图片描述
3、基站子系统（BSS）
BSS由基站收发信台（BTS）和基站控制器（BSC）两部分功能实体组成。每个BSS有多个BSC，一个BSC可控制多达数百个BTS。
BTS可以直接和BSC相连，也可以通过基站接口设备（BIE）采用远端控制的连接方式与BSC相连。其连接链路可以是无线的，也可以是有线的。
在这里插入图片描述
BTS
BTS是基站收发信机，由BSC控制，完成BSC与无线信道之间的转换。
BTS主要由基带单元、载频单元、控制单元和天馈单元等部分组成。
基带单元主要用于必要的话音和数据速率适配以及信道编码。
载频单元主要用于调制/解调以及射频信号的发送和接收等。
控制单元用于BTS的操作和维护。
天馈单元用于射频信号的分路/合路等以及把射频信号变成电磁波或者将电磁波转换为射频信号。
BSC

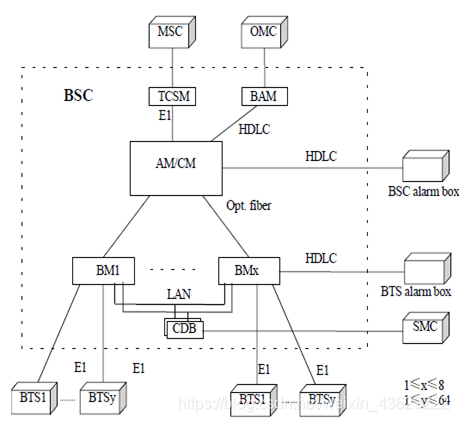

BSC是BSS的控制部分，负责无线信道的分配、释放和切换管理。一台BSC实际上是一台小型交换机。

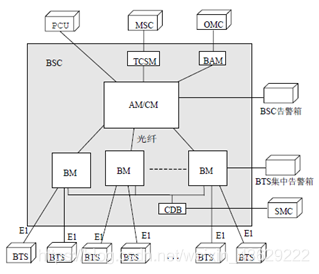

大容量BSC主要由以下几部分组成：
AM/CM模块是BSC的话路交换和信息交换的中心。
BM模块主要完成呼叫处理、信令处理、无线资源管理、无线链路的管理和电路维护等功能。
TCSM模块主要完成码编码/速率适配和子复用功能。
中心数据库模块CDB是一个业务处理中心，支持广播短消息业务。
后台管理模块BAM是BSC和OMC之间的通信的桥梁。
在这里插入图片描述
测量功能——根据测量结果，判断移动台离基站的距离，决定是否进行功率控制，如何进行功率控制。还根据测量结果决定是否启动越区切换过程。
无线链路的测量；
信令过程的测量；
业务和信令过程的观察统计。
4、网络子系统（NSS）
NSS处理外部网络和移动用户呼叫的交换，并对一些相关的用户数据库进行管理和操作。NSS的功能主要包括GSM系统的核心交换功能和用于用户数据与移动性管理、安全性管理所需的数据库功能。
NSS的各功能实体之间和NSS与BSS之间都通过7号信令系统来传递信令。
MSC
