8086_RAM字节扩展_8255A矩阵键盘输入

8086课程设计_RAM字节扩展_8255A矩阵键盘输入

注：
原理图设计使用proteus8.6，汇编代码编写使用emu8086，
参考书籍为《微机原理与接口技术（第二版）》楼顺天版。

本文代码参考：https://blog.youkuaiyun.com/qq_29687847/article/details/106588692?fps=1&locationNum=2，感谢大佬，侵删。

题目：
8086最小系统，设计RAM容量为16K*8bit， 地址为1C000H-1FFFFH，将键盘输入的数字(以ASCII字符的形式) 写入到这一存储空间。

设计方案：

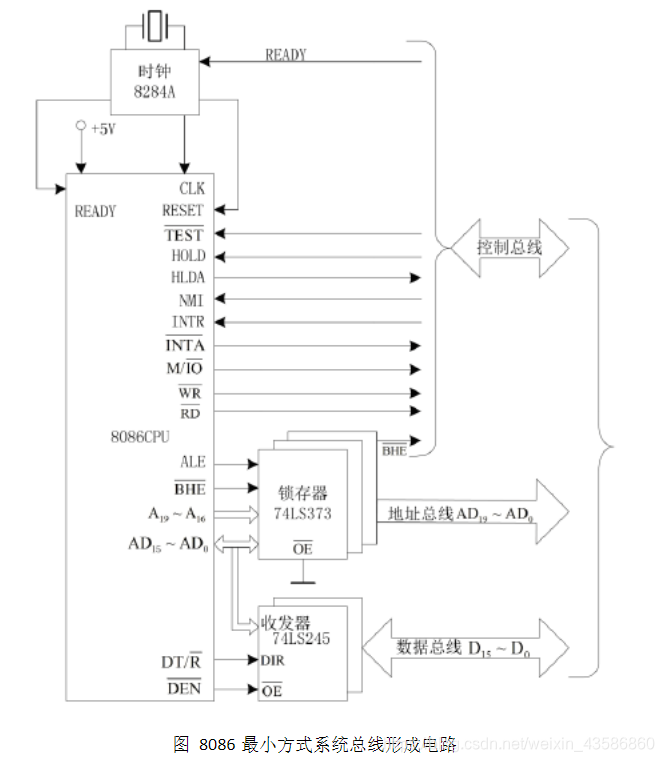

1、8086 最小系统：参照参考书P164设计8086最小系统总线结构，如下图所示。

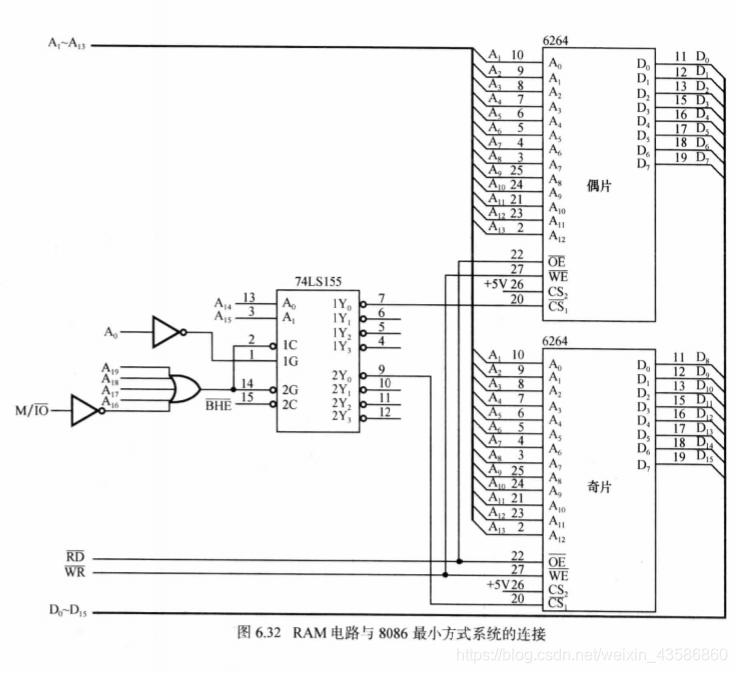

2、RAM 容量为 16K8bit：存储器芯片选用Intel 6264（存储容量为8K8），用两片Intel 6264构成连续的RAM存储区域。参照参考书P198图6.32，如下图所示。

3、地址为 1C000H——1FFFFH：软件编写的时候，设置存储起始位置为1C000H即可。

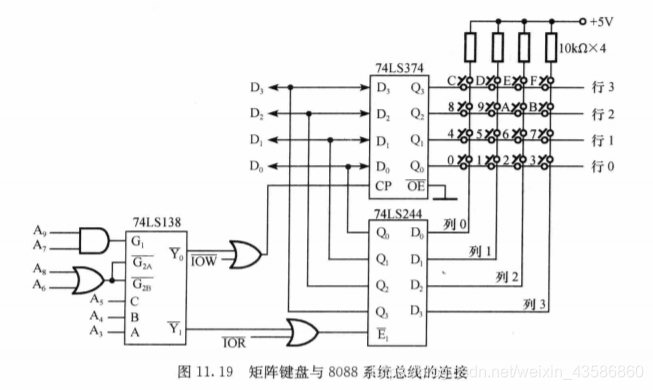

4、矩阵键盘输入：采用非编码式键盘的结构，编写计算键值的键盘扫描程序。参照参考书P319图11.19设计矩阵键盘与8086系统总线的连接，如下图所示。

实验原理图：

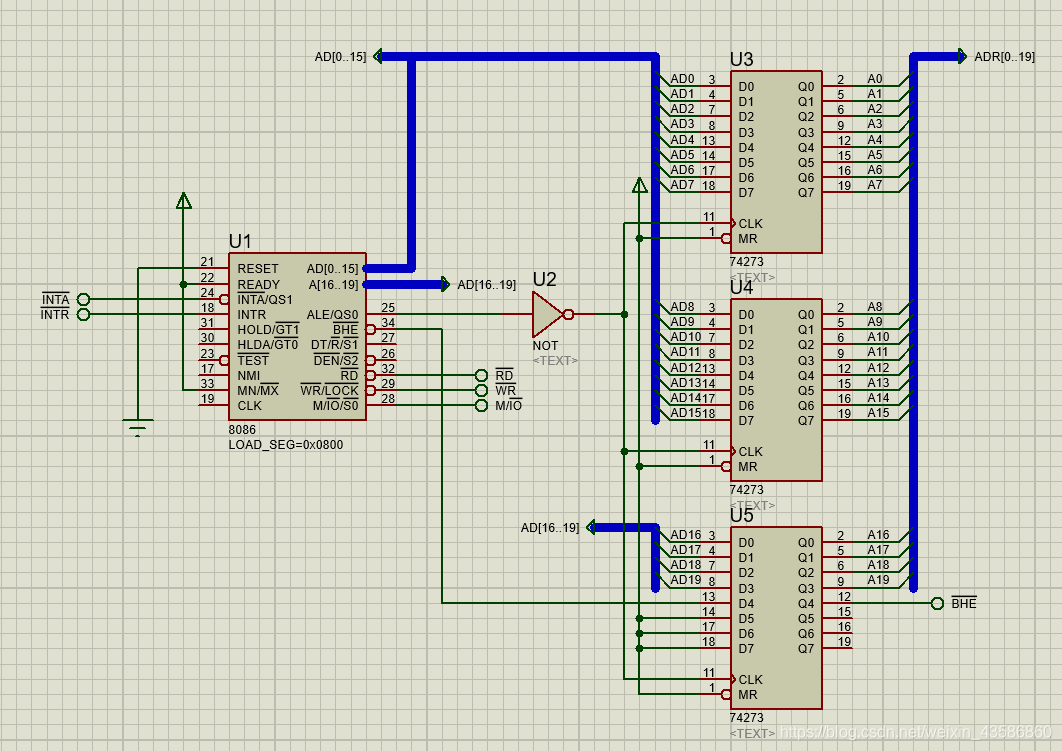

1、8086系统部分：8086芯片及锁存器相关设置。

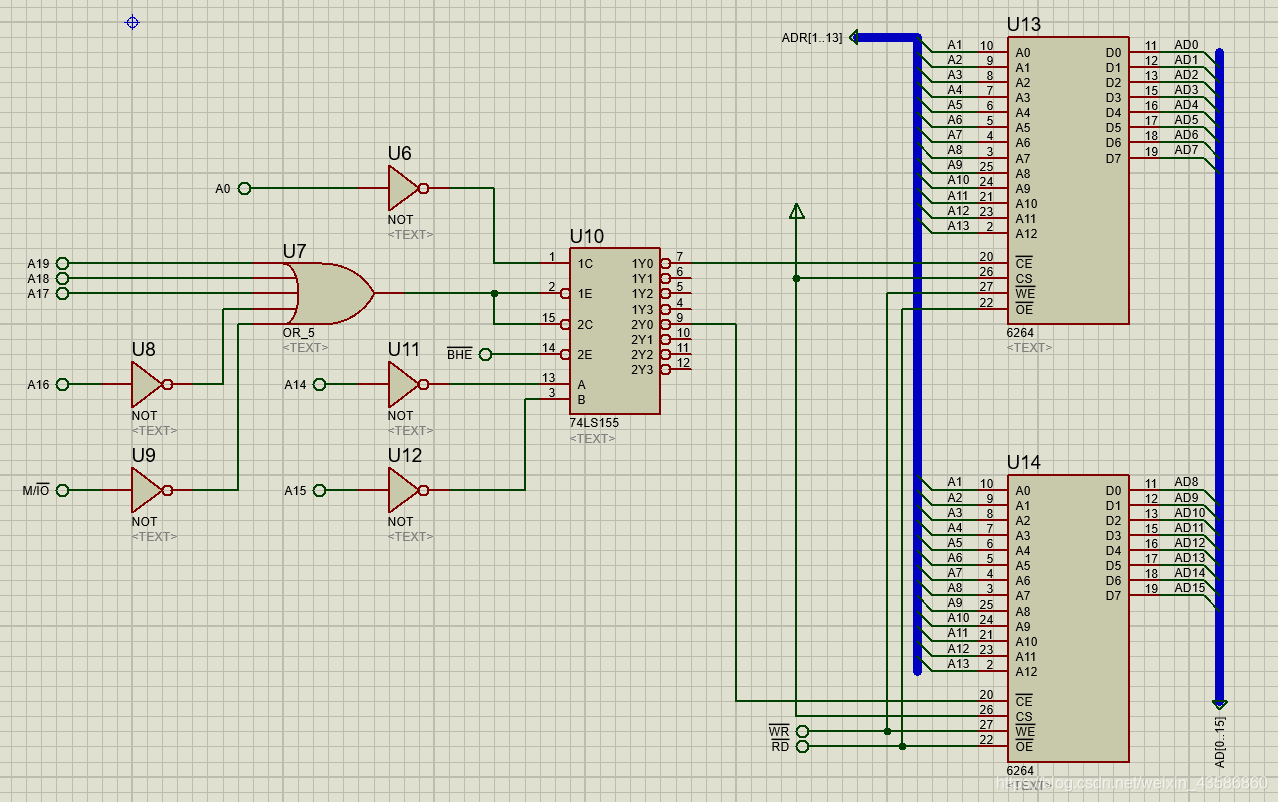

2、存储部分：RAM部分采用6264（8K8bit）字扩展为16K8bit。

3、矩阵键盘：
a.键盘部分：
非编码式键盘一般采用行列式结构并按矩阵形式排列。
