ZooKeeper的系统模型

ZooKeeper的系统模型

1.数据模型

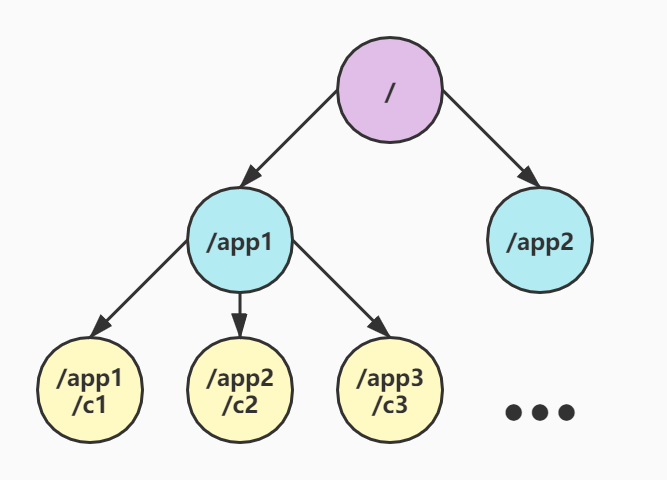

  ZooKeeper的视图结构和标准的Unix文件系统非常类似，但没有引入传统文件系统中目录和文件等相关概念，而是使用了其特有的“数据节点”概念，称之为ZNode。ZNode是ZooKeeper中数据的最小单元，每个ZNode上都可以保存数据，同时还可以挂载节点，构成一个层次化的命名空间，是个树。其数据模型如下图所示：

  在ZooKeeper中，事务是指能够改变ZooKeeper服务器状态的操作，称之为事务操作或更新操作。对每一个事务请求，ZooKeeper都会为其分配一个全局唯一的事务 ID，用ZXID来表示，是一个64位的数字。每一个ZXID对应一次更新操作，从这些ZXID中可以间接地识别出ZooKeeper处理这些更新操作请求的全局顺序。

2.节点特性

节点类型
 持久节点（PERSISTENT）
 该数据节点被创建后，就会一直存在于ZooKeeper服务器上，直到被删除。

 持久顺序节点（PERSISTENT_SEQUENTIAL）
 每个父节点会为它的第一级子节点维护一份顺序，用于记录下每个子节点创建的先后顺序。在创建子节点的时候，可以设置这个标记，那么在创建顺序子节点过程中，ZooKeeper会自动给定节点名加上一个在当前父节点下唯一的数字后缀，作为一个新的、完整的节点名。注意这个数字后缀并不是按照“1234…"这样的顺序，而是随机的，但是可以保证它不重复。

 临时节点（EPHEMERAL）
 临时节点的生命周期和客户端的会话绑定在一起，如果客户端会话失效，那么这个节点就会被自动清理掉。临时节点只能作为叶子节点，不能在其下面创建子节点。

  临时顺序节点（EPHEMERAL_SEQUENTIAL）
  在临时节点的基础上，添加了顺序特性。

状态信息

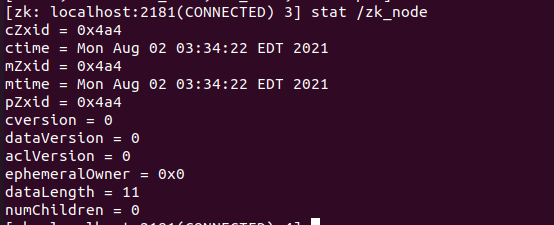

  使用stat命令获取一个数据节点的内容，可以得到如下信息。

  下表对上面数据节点下的这些状态信息进行说明。

状态属性	说明
cZxid	Created ZXID，表示该数据节点被创建时的事务ID
ctime	Created Time，表示节点被创建时的时间
mZxid	Modified ZXID，表示该节点最后一次被更新时的事务ID
mtime	Modified Time，表示该节点最后一次被更新的时间
pZxid	表示该节点的子节点列表最后一次被修改时的事务ID
cversion	节点的子节点版本号
dataVersion	节点的数据版本号
aclVersion	节点的ACL版本号
ephemeralOwner	创建该临时节点的会话的sessionID，持久节点该值为0
dataLength	数据内容的长度
numChildren	该节点的子节点个数

3.版本

  如上面的表所示，ZooKeeper中每个数据节点都具有三种数据类型的版本信息，对数据节点的更新操作会引起版本号的变化。分别是dataVersion，cversion，aclVersion。

  ZooKeeper中的版本概念表示的是对数据节点的数据内容、子节点列表，或是节点ACL信息的修改次数。比如，在一个数据节点/zk_node被创建完毕之后，节点的dataVersion值是0，含义是当前节点自从创建之后，被更新过0次。如果现在对该节点的数据内容进行更新操作，dataVersion值就会变成1。这里的数据内容即便更新为原来的内容，dataVersion仍然会+1。

  ZooKeeper中版本的作用是用来实现乐观锁机制中的“写入校验”的。在写入校验阶段，事务会检查数据在读取阶段后是否有其他事务对数据进行过更新，以确保数据更新的一致性。

  在ZooKeeper服务器的PrepRequestProcessor处理器类中，在处理每一个数据更新请求时，会进行如下所示的版本检查。

vsersion = setDataRequest.getVersion();
int currentVersion = nodeRecord.stat.getVersion();
if(version != -1 && version != currentVersion){
	throw new KeeperException.BadVersionException(path);
}
version = currentVersion + 1;

  从上面的执行逻辑中，可以看出，在进行一次setDataRequest请求处理时，首先进行了版本检查：ZooKeeper会从setDataRequest请求中获取到当前请求的版本version，同时从数据记录nodeRecord中获取到当前服务器上该数据的最新版本currentVersion。如果version为-1，说明客户端并不要求使用乐观锁，可以忽略版本比对。如果version不是-1，那么就比对version和currentVersion，如果两个版本不匹配，就会抛出BadVersionException异常。

4.Watcher

  在ZooKeeper中，引入了一个Watcher机制来实现这种分布式的通知功能。ZooKeeper允许客户端向服务端注册一个Watcher监听，当服务端的一些指定事件触发了这个Watcher，那么就会向指定客户端发送一个事件通知来实现分布式的通知功能。整个Watcher注册与通知过程如图所示：

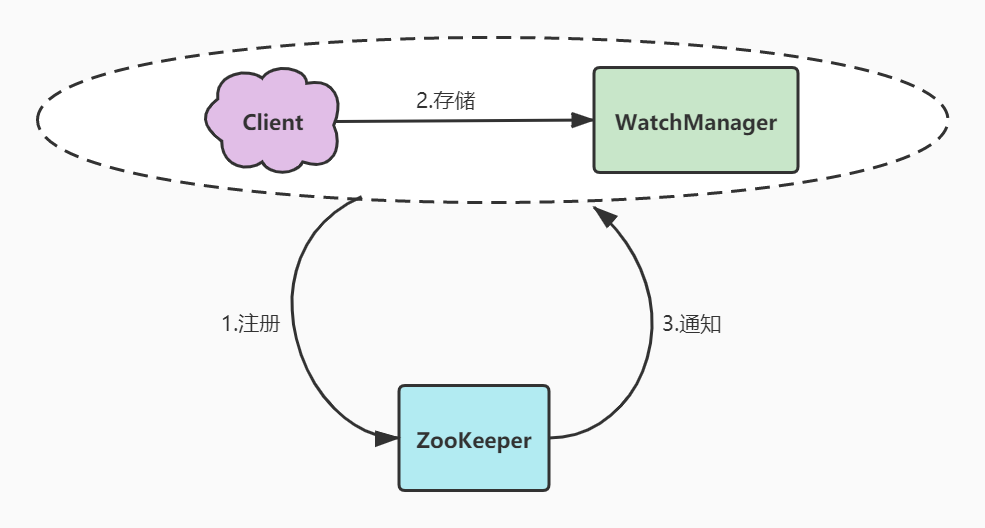

  可以看到，ZooKeeper的Watcher机制主要包括客户端线程、客户端WatchManager和ZooKeeper服务器三部分。客户端在向ZooKeeper服务器注册Watcher的同时，会将Watcher对象存储在客户端的WatchManager中。当ZooKeeper服务器端触发Watcher事件后，会向客户端发送通知，客户端线程从WatchManager中取出对应的Watcher对象来执行回调逻辑。

Watcher接口

  在ZooKeeper中，接口类Watcher用于表示一个标准的事件处理器，定义了事件通知相关的逻辑，包含KeeperState（通知状态）和EventType（事件类型）两个枚举类，分别代表了通知状态和事件类型，同时定义了事件的回调方法：process(WatchedEvent event)。

Watcher事件

  下表列出了ZooKeeper中最常见的几个通知状态和事件类型。

回调方法process( )

  当ZooKeeper向客户端发送一个Watcher事件通知时，客户端就会对相应的process方法进行回调，从而实现对事件的处理。process( )方法的定义如下。

abstarct public void process(WatchedEvent event)

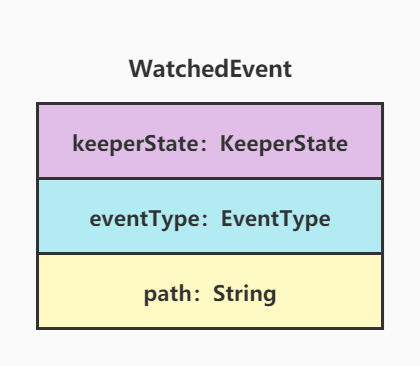

  参数WatchedEvent包含了每一个事件的三个基本属性：KeeperState、eventType和path。ZooKeeper使用WatchedEvent对象来封装服务端事件并传递给Watcher，从而方便回调方法process对服务端进行处理。

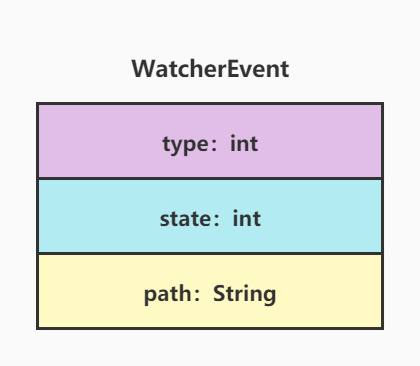

  服务端在生成WatchedEvent事件之后，会调用getWrapper方法将自己包装成为一个可序列化的WatcherEvent事件，以便通过网络传输到客户端。客户端在接收到服务端的这个事件对象后，首先会将WatcherEvent事件还原成一个WatchedEvent事件，并传递给process方法处理，回调方法process根据参数就能够解析出完整的服务端事件了。

  WatcherEvent其实就是将WatchedEvent封装的keeperState和eventType变成更容易使用的基本数据类型int，其对应的是上面表格中每项其后面的括号中的数字。

工作机制

  ZooKeeper的Watcher机制，可以概况为以下三个过程：客户端注册Watcher、服务端处理Watcher和客户端回调Watcher。

1.客户端注册Watcher

  在创建一个ZooKeeper客户端对象实例时，可以向构造方法中传入一个默认的Watcher：

public ZooKeeper(String connectString, int sessionTimeout, Watcher watcher)

  这个Watcher将作为整个ZooKeeper会话期间的默认Watcher，会一直被保存在客户端ZKWatcheManager的defaultWatcher中。另外，ZooKeeper客户端也可以通过getData、getChildren和exist三个接口来向ZooKeeper服务器注册Watcher，无论使用哪种方式，注册Watcher的工作原理都是一致的。

  这里以getData接口为例来说明，getData接口主要有两个方法：

public byte[] getData(String path, boolean watch, Stat stat)
public byte[] gteData(final String path, Watcher watcher, Stat stat)

  在这两个接口上都可以进行Watcher的注册，第一个接口通过一个boolean参数来标识是否使用上文中提到的默认Watcher来进行注册，第二个接口使用一个新的Watcher来进行注册，两个接口的注册逻辑都是一样的。

 在向getData接口注册Watcher后，客户端首先会对当前客户端请求request进行标记，将其设置为“使用Watcher监听”，同时会封装一个Watcher的注册信息WatchRegistration对象，用于暂时保存数据节点的路径和Watcher的对应关系，具体的逻辑代码如下：

public Stat getData(final String path, Watcher watcher, Stat stat){
	...
	WatchRegistration wcb = null;
	if(watcher != null){
		wcb = new DataWatchRegistration(watcher, clientPath);
	}
	...
	request.setWatch(watcher != null);
	ReplyHeader r = cnxn.submitRequest(h, request, reponse, wcb);
	...
}

  在ZooKeeper中，Packet可以被看作是一个最小的通信协议单元，用于进行客户端与服务端之间的网络传输，任何需要传输的对象都需要包装成一个Packet对象。因此，在ClientCnxn中WatchRegistration又会被封装到Packet中去，然后放入发送队列中等待客户端发送。

Packet queuePacket(RequestHeader h, ReplyHeader r, Record request, Record response, AsyncCallback cb, String clientPath, String serverPath, Object ctx, WatchRegistration watchRegistration){
	Packet packet = null;
	...
	synchronized(outgoingQueue){
		packet = new Packet(h, r, request, response, watchRegistration);
		...
		outgoingQueue.add(packet);
		...
	}
}

  随后，ZooKeeper客户端就会向服务端发送这个请求，同时等待请求的返回。完成请求发送后，会由客户端SendThread线程的readResponse方法负责接收来自服务端的响应，finishPacket方法会从Packet中取出对应的Watcher并注册到ZKWatchManager中去：

private void finishPacket(Packet p){
	if(p.watchRegistration != null){
		p.watchRegistration.register(p.replyHeader.getErr());
	}
}

  客户端已经将Watcher暂时封装在了WatchRegistration对象中，现在就需要从这个封装对象中再次提取出Watcher来：

protected Map<String, Set<Watcher>> getWatches(int rc){
	return watchManager.dataWatches;
}
public void register(int rc){
	if(shouldAddWatch(rc)){
		Map<String, Set<Watcher>> watches = getWatches(rc);
		synchronized(watches){
			Set<Watcher> watchers = watches.get(clientPath);
			if(watchers == null){
				watchers = new HashSet<Watcher>();
				watches.put(clientPath, watchers);
			}
			watchers.add(watcher);
		}
	}
}

  在register方法中，客户端会将之前暂时保存的Watcher对象转交给ZKWatchManager，并最终保存到dataWatches中去。

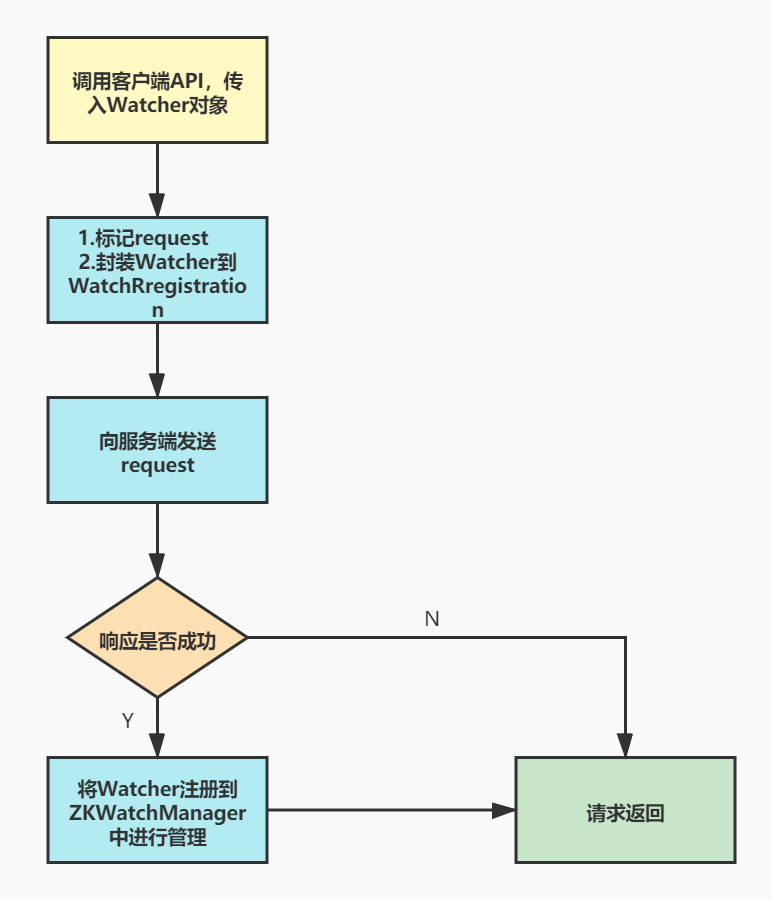

  客户端Watcher注册流程如下：

  上面提到把WatchRegistration封装到了Paket对象中去，但事实上，在底层实际的网络传输序列化过程中，并没有将WatchRegistration对象完全地序列化到底层字节数组中去。下面可以看下Packet内部的序列化过程：

public void createBB(){
	try{
		ByteArrayOutputStream baos = new ByteArrayOutputStream();
		BinaryOutputArchive boa = BinaryOutputArchive.getArchive(baos);
		boa.writeInt(-1, "len");
		if(requestHeader != null){
			requestHeader.serialize(boa, "header");
		}
		if(request instanceof ConnectRequest){
			request.serialize(boa, "header");
		}
		if(request instanceof ConnectRequest){
			request.serialize(boa, "connect");
			boa.writeBool(readOnly, "readOnly");
		}else if(request != null){
			request.serialize(boa, "request");
		}
	}
	...
}

  可以看到，在Packet.createBB()方法中，ZooKeeper只会将requestHeader和request两个属性进行序列化，也就是说，尽管WatchRegistration被封装在了Packet中，但是并没有被序列化到底层数组中去，因此也就不会进行网络传输了。

2.服务端处理Watcher

ServerCnxn存储

  对于标记了Watcher注册的请求，ZooKeeper会将其对应的ServerCnxn存储到WatchManager中。服务端收到来自客户端的请求之后，在FinalRequestProcessor.processRequest()中会判断当前请求是否需要注册Watcher：

case OpCode.getData:{
	...
	byte b[] = zks.getZKDatabase().getData(getDataRequest.getPath(), stat, getDataRequest.getWatch() ? cnxn : null);
	rsp = new GetDataResponse(b, stat);
	break;
}

  当getDataRequest.getWatch()为true时，ZooKeeper就认为当前客户端请求需要进行Watcher注册，于是就会将当前的ServerCnxn对象和数据节点路径传入getData方法中去。ServerCnxn是一个ZooKeeper客户端和服务器之间的连接接口，代表了一个客户端和服务器的连接。ServerCnxn接口的默认实现是NIOServerCnxn，实现了Watcher的process接口，因此可以把ServerCnxn看作是一个Watcher对象。数据节点的节点路径和ServerCnxn最终会被存储在WatchManager的watchTable和watch2path中。

  WatchManager是ZooKeeper服务端Watcher的管理者，其内部管理的watchTable和watch2Paths两个存储结构，分别从两个维度对Watcher进行存储。watchTable从数据节点的粒度来托管Watcher，watch2Paths从Watcher的粒度来控制事件触发需要触发的数据节点。

  WatchManager还负责Watcher事件的触发，并移除那些已经被触发的Watcher。

Watcher触发

  接下来看看服务端是如何触发Watcher的。

  NodeDataChanged事件的触发条件是“Watcher监听的对应数据节点的数据内容发生变更”，具体实现如下：

public Stat setData(String path, byte data[], int version, long zxid, long time) throws KeeperException.NoNodeException{
	Stat s = new Stat();
	DataNode n = nodes.get(path);
	if(n == null){
		throw new KeeperException.NoNodeException();
	}
	byte lastdata[] = null;
	synchronized(n) {
		lastdata = n.data;
		n.data = data;
		n.stat.setMtime(time);
		n.stat.setMzxid(zxid);
		n.stat.setVersion(version);
		n.copyStat(s);
	}
	...
	dataWatches.triggerWatch(path, EventType.NodeDataChanged);
	return s;
}

  在对指定节点进行数据更新后，通过调用WatchManager的triggerWatch方法来触发相关的事件：

public Set<Watcher> triggerWatch(String path, EventType type){
	return triggerWatch(path, type, null);
}
public Set<Watcher> triggerWatch(String path, EventType type, Set<Watcher> supress{
	WatchedEvent e = new WatchedEvent(type, KeeperState.SyncConnected, path);
	HashSet<Watcher> watchers;
	synchronized(this){
		watchers = watchTable.remove(path);
		for(Watcher w : watchers){
			HashSet<String> paths = watch2Paths.get(w);
			if(paths != null){
				paths.remove(path);
			}
		}
	}
	for(Watcher w : watchers){
		if(supress != null && supress.contains(w)){
			continue;
		}
		w.process(e);
	}
	return watchers;
}

3.客户端回调Watcher

  服务端会通过使用ServerCnxn对应的TCP连接来向客户端发送一个WatcherEvent事件，接下来看客户端是如何处理这个事件的。

SendThread接收事件通知

  ZooKeeper客户端接收这个客户端事件通知：

class SendThread extends Thread{
	void readResponse(ByteBuffer incomingBuffer) throws IOException{
		if(replyHdr.getXid() == -1){
			WatcherEvent event = new WatcherEvent();
			event.deserialize(bbia, "response");
			if(chrootPath != null){
				String serverPath = event.getPath();
				if(serverPath.compareTo(chrootPath) == 0)
					event.setPath("/");
				else if(serverPath.length() > chrootPath.length())
					event.setPath(serverPath.substring(chrootPath.length()));
			}
			WatchedEvent we = new WatchedEvent(event);
			eventThread.queueEvent(we);
			return;
		}
	}
}

EventThread处理事件通知

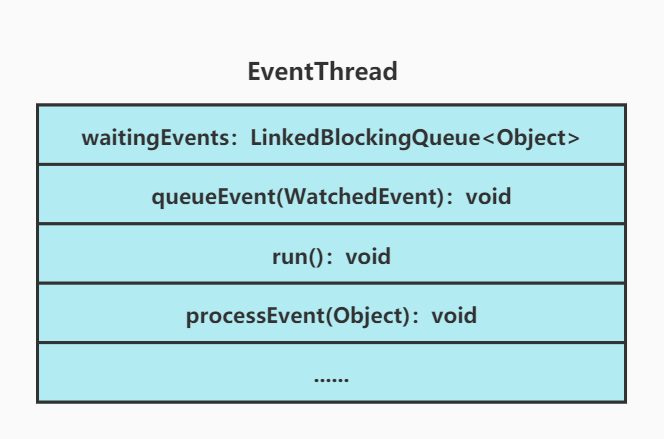

  EventThread线程是ZooKeeper客户端中专门用来处理服务端通知事件的线程，其数据结构如下所示：

  SendThread接收到服务端的通知事件后，会通过调用EventThread.queueEvent方法将事件传给EventThread线程，逻辑如下：

public void queueEvent(WatchedEvent event){
	if(event.getType() == EventType.None && sessionState == event.getState()){
		return;
	}
	sessionState = event.getState();
	WatcherSetEventPair pair = new WatcherSetEventPair(watcher.materialize(event.getState(), event.getType(), event.getPath()), event);
	waitingEvents.add(pair);
}

  queueEvent方法首先会根据该通知事件，从ZKWatchManager中取出所有相关的Watcher：

public Set<Watcher> materialize(Watcher.Event.KeeperState state, Watcher.Event.EventType type, String clientPath){
	Set<Watcher> result = new HashSet<Watcher>();
	switch(type){
		case NodeDataChanged:
		case NodeCreated:
			synchronized(dataWatches){
				addTo(dataWatches.remove(clientPath), result);
			}
			synchronized(existWatches){
				addTo(existWatches.remove(clientPath), result);
			}
			break;
			return result;
	}
	final private void addTo(Set<Watcher> from, Set<Watcher> to){
		if(from != null){
			to.addAll(from);
		}
	}
}

  获取到相关的所有Watcher之后，会将其放入waitingEvents这个队列中去。WaitingEvents是一个待处理Watcher的队列，EventThread的run方法会不断对该队列进行处理：

public void run(){
	try{
		isRunning = true;
		while(true){
			Object event = waitingEvents.take();
			if(event == eventOfDeath){
				wasKilled = true;
			}else{
				processEvent(event);
			}
		}
		private void processEvent(Object event){
			try{
				if(event instanceof WatcherSetEventPair){
					WatcherSetEventPair pair = (WatcherSetEventPair) event;
					for(Watcher watcher : pair.wathcers){
						try{
							watcher.process(pair.event);
						}catch(Throwable t){
						}
					}
				}
			}
		}
	}
}

  可以看到，EventThread线程每次都会从waiting Events队列中取出一个Watcher，并进行串行同步处理。

Watcher特性

1.一次性

  无论是服务端还是客户端，一旦一个Watcher被触发，ZooKeeper都会将其从对应的存储中移除。

2.客户端串行执行

  客户端Watcher回调的过程是一个串行同步的过程，保证了顺序。

3.轻量

 WatchedEvent是ZooKeeper整个Watcher通知机制的最小通知单元，Watcher通知非常简单，只会告诉客户端发生了事件，而不会说明事件的具体内容。客户端向服务端注册Watcher时，并不会把客户端真实的Watcher对象传递到服务端，仅仅只是在客户端请求中使用boolean类型属性进行标记，同时服务端也仅仅只保存了当前连接的ServerCnxn对象。这样轻量的Watcher机制设计，在网络开销和服务端内存开销上都是非常廉价的。

5.ACL

  ACL是权限控制机制，用来保障数据的安全。可以从三方面来理解ZooKeeper的ACL机制，分别是权限模式（Scheme）、授权对象（ID）和权限（Permission），通常使用“scheme: id : permission”来标识一个有效的ACL信息。

权限模式：Scheme

  权限模式用来确定验证过程中使用的检验策略，在ZooKeeper中，使用最多的是以下四种权限模式：

权限模式	说明
IP	通过IP地址粒度来进行权限控制，例如配置了“ip:192.168.0.1”表示权限控制都是针对这个IP地址的
Digest	最常用的权限控制模式，用类似于"username:password"形式的权限标识来进行权限配置
World	最开放的权限控制模式，数据节点的访问权限对所有用户开放，也可以看作是一个特殊的Digest模式，只有一个权限标识“world:anyone”
Super	超级用户模式，在Super模式下，超级用户可以对任意ZooKeeper上的数据节点进行任何操作

授权对象：ID

  授权对象指的是权限赋予的用户或一个指定实体，在不同权限模式下，授权对象是不同的。下表列出了各个权限模式和授权对象之间的对应关系。

权限模式	授权对象
IP	通常是一个IP地址或是IP段
Digest	自定义，通常是“username:BASE64”
World	只有一个ID：“anyone”
Super	与Digest模式一样

权限：Permission

 权限就是指那些通过权限检查后可以被允许执行的操作，在ZooKeeper中，对数据的操作权限如下表所示。

权限	说明
CREATE（C）	数据节点的创建权限，允许授予对象在该数据节点下创建子节点
DELETE（D）	子节点的删除权限，允许授权对象删除该数据节点的子节点
READ（R）	数据节点的读取权限，允许授权对象访问该数据节点并读取其数据内容或子节点列表
WRITE（W）	数据节点的更新权限，允许授权对象对该数据节点进行更新操作
ADMIN（A）	数据节点的管理权限，允许授权对象对该数据节点进行ACL相关的设置操作
