SystemView 使用指南

Note

本文主要介绍 SystemView 可视化分析工具，以及如何在 RT-Thread 上使用它对系统进行调试分析。

简介

随着 MCU 的性能越来越强，嵌入式产品的功能越来越复杂，对于系统的调试和分析提出了新挑战，调试某个功能或问题通常需要花费大量精力，SystemView 是一款帮助用户进行系统调试和分析的强大工具，能够显著缩短开发和调试时间，提高开发效率。本文的目的在于帮助大家在 RT-Thread 上使用 SystemView 工具对系统进行调试和分析。

本文准备资料如下：

SystemView 简介

SystemView 是一个可以在线调试嵌入式系统的工具，它可以分析有哪些中断、任务执行了，以及这些中断、任务执行的先后关系。还可以查看一些内核对象持有和释放的时间点，比如信号量、互斥量、事件、消息队列等。这在开发和处理具有多个线程和事件的复杂系统时尤其有效。

SystemView 由两个部分组成：

PC端程序，收集并展示来自嵌入端传来的数据，也可以将这些数据保存到本地供以后分析。
嵌入式端程序，收集嵌入式系统的运行数据，并将它们通过 J-Link 的 RTT 模块传输给 PC 端

Note

因 SystemView 的数据传输利用了 J-Link 的 RTT 技术，所以只有用 J-Link 连接开发板的时候才能使用 SystemView

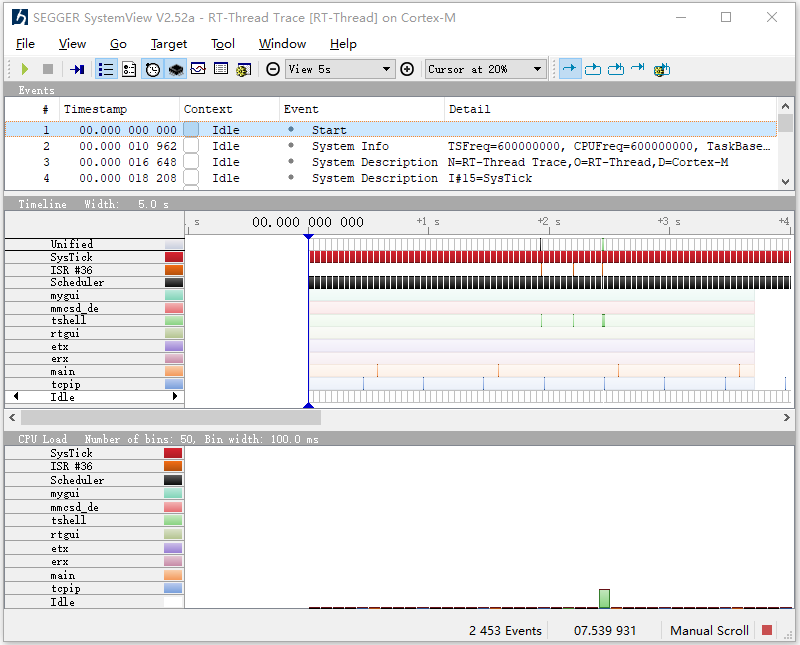

SystemView 的主界面

RT-Thread 提供的 SystemView 软件包是 SystemView 工具的嵌入式端程序实现，主要功能有：配置 SYSTEMVIEW 和 RTT 的具体参数，收集和格式化监视数据，将数据通过 J-Link 发送给 PC 端等。只需要利用 RT-Thread 推出的 Env 工具使能 SystemView 软件包，并对其进行简单的配置，就能完成 SystemView 的嵌入式端程序的配置。
