rt-thread学习之路第三十章--设备驱动之CRYPTO 设备

为保证物联网设备的信息安全，软件层面引入了 TLS 安全传输层协议，同时硬件芯片上也逐渐添加安全相关的加解密模块，甚至出现了专为安全设计的安全芯片。芯片上的硬件安全模块相比纯软件实现的安全算法，拥有更快的运算速度，更小的资源占用。但大多数物联网设备上仍在使用纯软件的安全算法。其中最重要的一个原因，就是硬件接口不一，种类繁杂，软件对接起来比较困难。

因此 RT-Thread 推出了 hwcrypto 硬件加解密驱动框架，并对接了常见的安全传输套件。只要硬件支持加解密模块，就能直接使用基于硬件加解密的安全传输套件，传输速度提升数倍。

CRYPTO 简介

框架简介

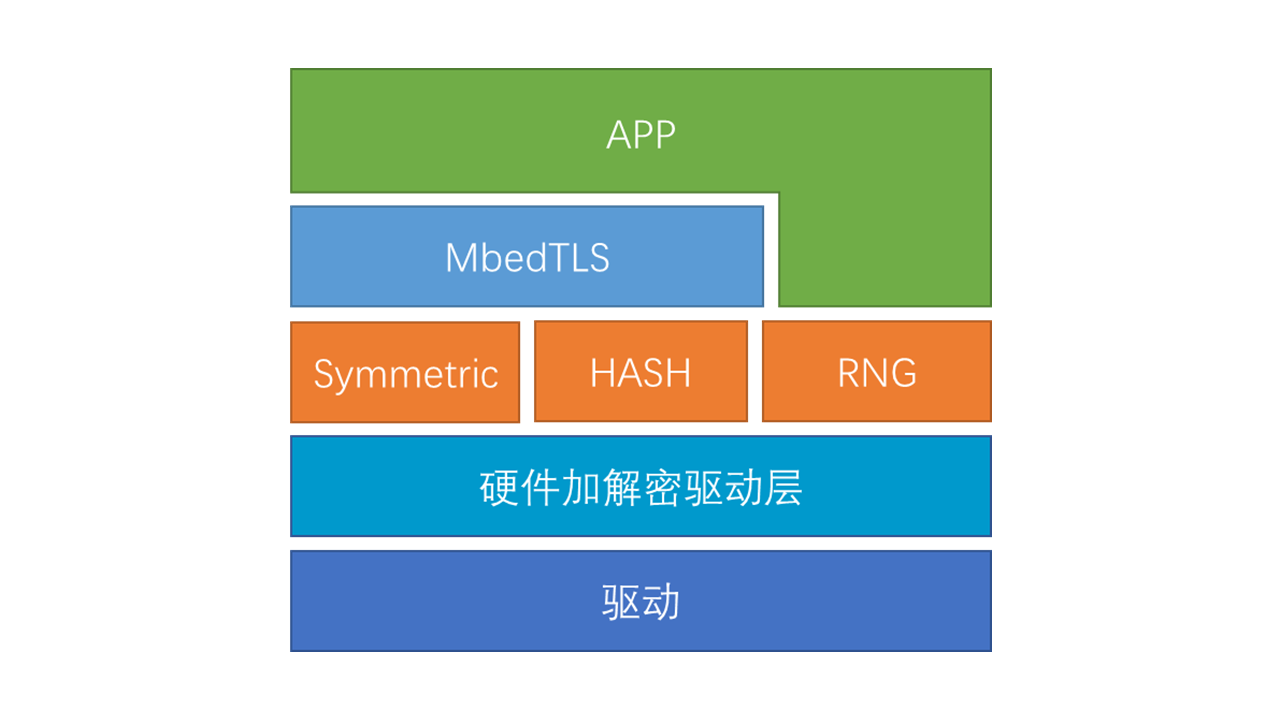

hwcrypto 是一个硬件加解密设备驱动框架。主要由硬件加解密驱动抽象层以及各种加解密 API 接口两部分构成。对于上层应用，可对接安全套件或直接使用，使用方式十分灵活。对于驱动，需要对接的接口少，功能单一，驱动开发简单快捷。下图是 Crypto 框架层次图:

Crypto

主要特性如下：

设计轻薄，运行高效

硬件加解密驱动的最重要的一个功能就是接口转换，实现接口统一，方便上层应用使用硬件加解密。所以它被设计的十分轻薄。有着极低资源占用，ROM < 0.8K / RAM < 0.2K。

加解密在运行速度上，也有着很高的要求。所以频繁调用的代码，细致考虑，把运行过程的步骤降到最少，让性能损失降到最小，如同直接操作硬件寄存器一般迅速。

考虑周全，使用简单

在 API 设计上，从简单易用，功能齐全两个维度出发。首先是用户直接使用硬件加解密API，要求上手简单, 使用容易。为此前期针对众多软件接口进行了评估。亲身使用测试，最终定义出一套功能齐全，接口简单的 API。

满足用户的使用需求的同时，在安全传输套件的对接上，也做了许多考虑。专门为安全传输套件增加了API。最终这套API用户使用或是对接安全传输套件，都能游刃有余。

完全兼容，通用性强

驱动对接的接口设计上，也精心设计。前期对多家硬件厂商的加解密外设根据功能进行分类，进行分析整理，提取出一套功能单一，参数全面的驱动接口。该驱动接口可完全适配常规 MCU 加解密外设。现目前已在多个平台上做验证，例如联盛德 W60X 系列，STM32 系列等。

功能简介

硬件加解密框架目前已经支持 AES/DES/3DES/RC4/SHA1/SHA2/MD5/CRC/RNG/BIGNUM 等加解密相关的接口。

将上述加解密算法按照不同的类型分成如下几个大类，每一类都有丰富的 API 可供使用。目前已经支持的类型如下：

hash: 散列算法
symmetric: 对称加解密算法
gcm: GMAC 消息认证码
crc: CRC 冗余校验
rng: 随机数发生器
bignum: 大数运算

hash 算法

hash 算法是把任意长度的输入通过散列算法变换成固定长度的输出，是一种将任意长度的消息压缩到某一固定长度的消息摘要的函数。散列值的空间通常远小于输入的空间，不同的输入可能会散列成相同的输出，所以不可能从散列值来确定唯一的输入值。

访问 hash 算法设备

应用程序通过 RT-Thread 提供的 hash 算法设备管理接口来访问 hash 算法设备硬件，相关接口如下所示：

函数	描述
rt_hwcrypto_hash_create()	创建 hash 上下文
rt_hwcrypto_hash_destroy()	释放上下文
rt_hwcrypto_hash_finish()	计算最终 hash 值
rt_hwcrypto_hash_update()	处理一包数据
rt_hwcrypto_hash_cpy()	复制上下文
rt_hwcrypto_hash_reset()	重置上下文
rt_hwcrypto_hash_set_type()	设置 hash 算法类型

创建 hash 上下文

应用程序根据 hash 设备的句柄，创建 hash 上下文，如下所示：

struct rt_hwcrypto_ctx *rt_hwcrypto_hash_create(struct rt_hwcrypto_device *device,
                                                hwcrypto_type type);

参数	描述
device	加解密设备句柄
type	hash 算法类型
返回	——
NULL	失败
其他	设备对象

hash 算法常用类型及子类型如下

    /* HASH Type */
    HWCRYPTO_TYPE_MD5     = ((__LINE__ - HWCRYPTO_TYPE_HEAD) & 0xffff) << 16,  /**< MD5 */
    HWCRYPTO_TYPE_SHA1    = ((__LINE__ - HWCRYPTO_TYPE_HEAD) & 0xffff) << 16,  /**< SHA1 */
    HWCRYPTO_TYPE_SHA2    = ((__LINE__ - HWCRYPTO_TYPE_HEAD) & 0xffff) << 16,  /**< SHA2 */

    /* SHA2 Subtype */
    HWCRYPTO_TYPE_SHA224 = HWCRYPTO_TYPE_SHA2 | (0x01 << 8),
    HWCRYPTO_TYPE_SHA256 = HWCRYPTO_TYPE_SHA2 | (0x02 << 8),
    HWCRYPTO_TYPE_SHA384 = HWCRYPTO_TYPE_SHA2 | (0x03 << 8),
    HWCRYPTO_TYPE_SHA512 = HWCRYPTO_TYPE_SHA2 | (0x04 << 8),

如果创建 MD5 类型的 hash 算法，使用示例如下

    struct rt_hwcrypto_ctx *ctx;

    ctx = rt_hwcrypto_hash_create(rt_hwcrypto_dev_default(), HWCRYPTO_TYPE_MD5);

rt_hwcrypto_dev_default()函数原型为 struct rt_hwcrypto_device *rt_hwcrypto_dev_default(void)，返回默认的硬件加解密设备句柄。

释放上下文

应用程序根据 hash 的上下文，删除该上下文，并且释放资源，如下所示：

void rt_hwcrypto_hash_destroy(struct rt_hwcrypto_ctx *ctx);

参数	描述
ctx	上下文
返回	——

计算最终 hash 值

应用程序根据 hash 的上下文，可以输出最后的 hash 值，如下所示：

rt_err_t rt_hwcrypto_hash_finish(struct rt_hwcrypto_ctx *ctx, rt_uint8_t *output, rt_size_t length);

参数	描述
ctx	上下文
output	输出数据
length	数据长度
返回	——
RT_EOK	计算成功
其他	失败

计算一包数据

应用程序根据 hash 的上下文，输入一包数据，计算 hash 值，如下所示：

rt_err_t rt_hwcrypto_hash_update(struct rt_hwcrypto_ctx *ctx, const rt_uint8_t *input, rt_size_t length);

参数	描述
ctx	上下文
input	输入数据
length	输入数据长度
返回	——
RT_EOK	计算成功
其他	失败

使用实例如下：

int main(void)
{
    rt_uint8_t buf_in[32];
    int i;
    struct rt_hwcrypto_ctx *ctx;

    /* 填充测试数据 */
    for (i = 0; i < sizeof(buf_in); i++)
    {
        buf_in[i] = (rt_uint8_t)i;
    }
    /* 创建一个 SHA1/MD5 类型的上下文 */
    ctx = rt_hwcrypto_hash_create(rt_hwcrypto_dev_default(), type);

    /* 将输入数据进行 hash 运算 */
    rt_hwcrypto_hash_update(ctx, in, 32);
    /* 获得运算结果 */
    rt_hwcrypto_hash_finish(ctx, out, 32);
    /* 删除上下文，释放资源 */
    rt_hwcrypto_hash_destroy(ctx);
}

复制上下文

应用程序根据源 hash 的上下文，复制到目标 hash 的上下文中，如下所示：

rt_err_t rt_hwcrypto_hash_cpy(struct rt_hwcrypto_ctx *des, const struct rt_hwcrypto_ctx *src);

参数	描述
des	目标上下文
src	源上下文
返回	——
RT_EOK	计算成功
其他	失败

重置上下文

应用程序根据 hash 的上下文，重置 hash 上下文文本，如下所示：

void rt_hwcrypto_hash_reset(struct rt_hwcrypto_ctx *ctx);

参数	描述
ctx	上下文
返回	——

没有释放上下文之前，只有重置后才可以计算下一包数据

设置 hash 算法类型

应用程序根据 hash 的上下文，设置 hash 算法类型，如下所示：

rt_err_t rt_hwcrypto_hash_set_type(struct rt_hwcrypto_ctx *ctx, hwcrypto_type type);

参数	描述
ctx	上下文
type	hash 算法类型
返回	——
RT_EOK	计算成功
其他	失败

常用 hash 算法类型，参考创建 hash 上下文中类型介绍
设置类型仅在数据运算之前有效，运算中途更改类型，将导致运算结果错误

对称加解密算法

对称加解密指加密和解密使用相同密钥的加密算法，所以也称这种加密算法为秘密密钥算法或单密钥算法。对称算法的安全性依赖于密钥，泄漏密钥就意味着任何人都可以对他们发送或接收的消息解密，所以密钥的保密性对通信的安全性至关重要。

访问对称加解密设备

应用程序通过 RT-Thread 提供的 symmetric 设备管理接口来访问 symmetric 算法设备硬件，相关接口如下所示：

函数	描述
rt_hwcrypto_symmetric_create()	创建对称加解密上下文
rt_hwcrypto_symmetric_destroy()	释放上下文
rt_hwcrypto_symmetric_crypt()	加解密操作
rt_hwcrypto_symmetric_setkey()	设置加解密密钥
rt_hwcrypto_symmetric_getkey()	获取加解密密钥
rt_hwcrypto_symmetric_setiv()	设置对称加解密初始化向量
rt_hwcrypto_symmetric_getiv()	获取对称加解密初始化向量
rt_hwcrypto_symmetric_set_ivoff()	设置对称加解密初始化向量偏移值
rt_hwcrypto_symmetric_get_ivoff()	获取对称加解密初始化向量偏移值
rt_hwcrypto_symmetric_cpy()	复制上下文
rt_hwcrypto_symmetric_reset()	重置上下文
rt_hwcrypto_symmetric_set_type()	设置加解密类型

创建对称加解密上下文

应用程序根据对称加解密设备的句柄，创建对称加解密上下文，如下所示：

struct rt_hwcrypto_ctx *rt_hwcrypto_symmetric_create(struct rt_hwcrypto_device *device, hwcrypto_type type);

参数	描述
device	加解密设备句柄
type	对称加解密算法类型
返回	——
NULL	失败
其他	设备对象

对称加解密算法常用类型及子类型如下

    /* symmetric Type */
    HWCRYPTO_TYPE_AES     = ((__LINE__ - HWCRYPTO_TYPE_HEAD) & 0xffff) << 16,  /**< AES */
    HWCRYPTO_TYPE_DES     = ((__LINE__ - HWCRYPTO_TYPE_HEAD) & 0xffff) << 16,  /**< DES */
    HWCRYPTO_TYPE_3DES    = ((__LINE__ - HWCRYPTO_TYPE_HEAD) & 0xffff) << 16,  /**< 3DES */
    HWCRYPTO_TYPE_RC4     = ((__LINE__ - HWCRYPTO_TYPE_HEAD) & 0xffff) << 16,  /**< RC4 */
    HWCRYPTO_TYPE_GCM     = ((__LINE__ - HWCRYPTO_TYPE_HEAD) & 0xffff) << 16,  /**< GCM */

    /* AES Subtype */
    HWCRYPTO_TYPE_AES_ECB = HWCRYPTO_TYPE_AES | (0x01 << 8),
    HWCRYPTO_TYPE_AES_CBC = HWCRYPTO_TYPE_AES | (0x02 << 8),
    HWCRYPTO_TYPE_AES_CFB = HWCRYPTO_TYPE_AES | (0x03 <<
