采用RS485通讯 基于STM32F103rct6 modbus-rtu协议的电表读取

最新推荐文章于 2025-06-05 16:21:44 发布
原创 最新推荐文章于 2025-06-05 16:21:44 发布 · 1w 阅读 · 66 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#RS485 #MODBUS #STM32 #电表读取

本教程详细讲解了如何在单片机上配置引脚、初始化中断优先级端口，实现485模块的数据发送与接收。通过配置定时器进行多次数据发送，并在中断中处理数据。具体介绍了01031005000A指令的应用场景，包括电压、电流、功率和电能等数据的读取方法。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

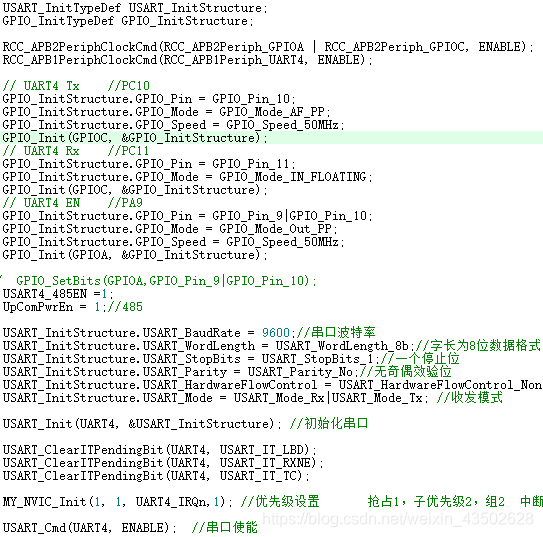

配置引脚、初始化中断优先级 端口使能

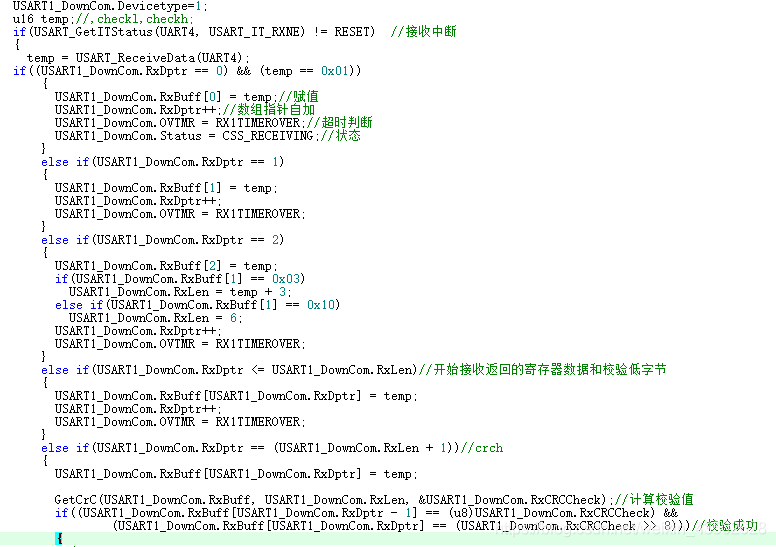

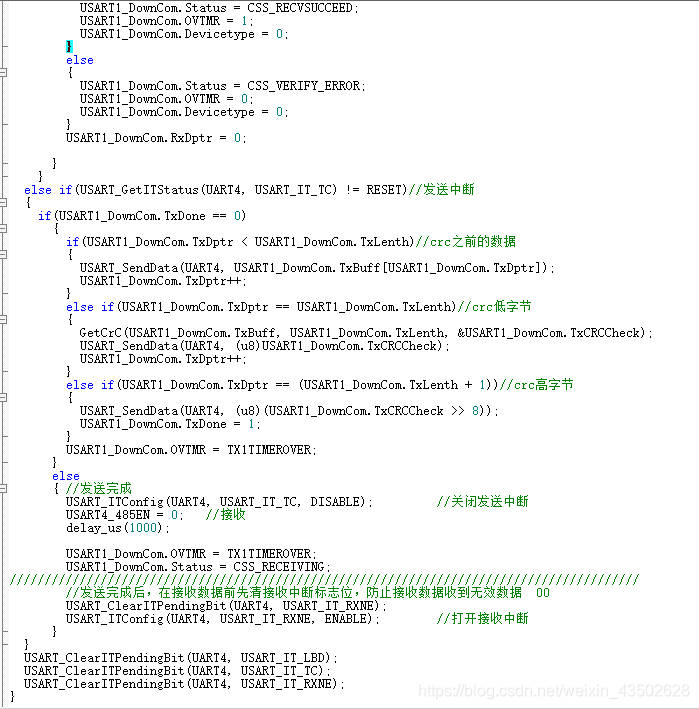

在中断中发送和接收数据
在这里插入图片描述

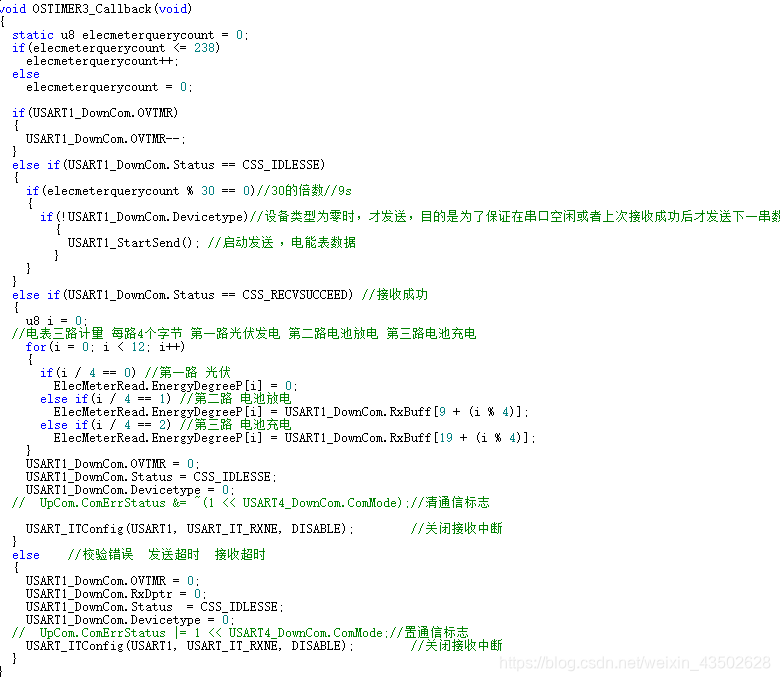

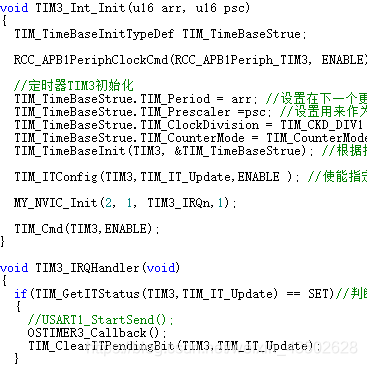

配置定时器 多次发送

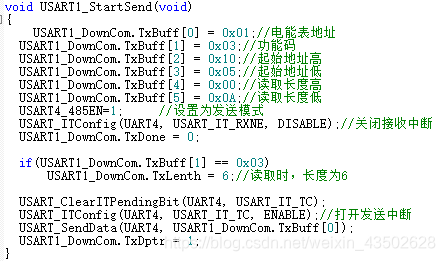

发送并进入中断

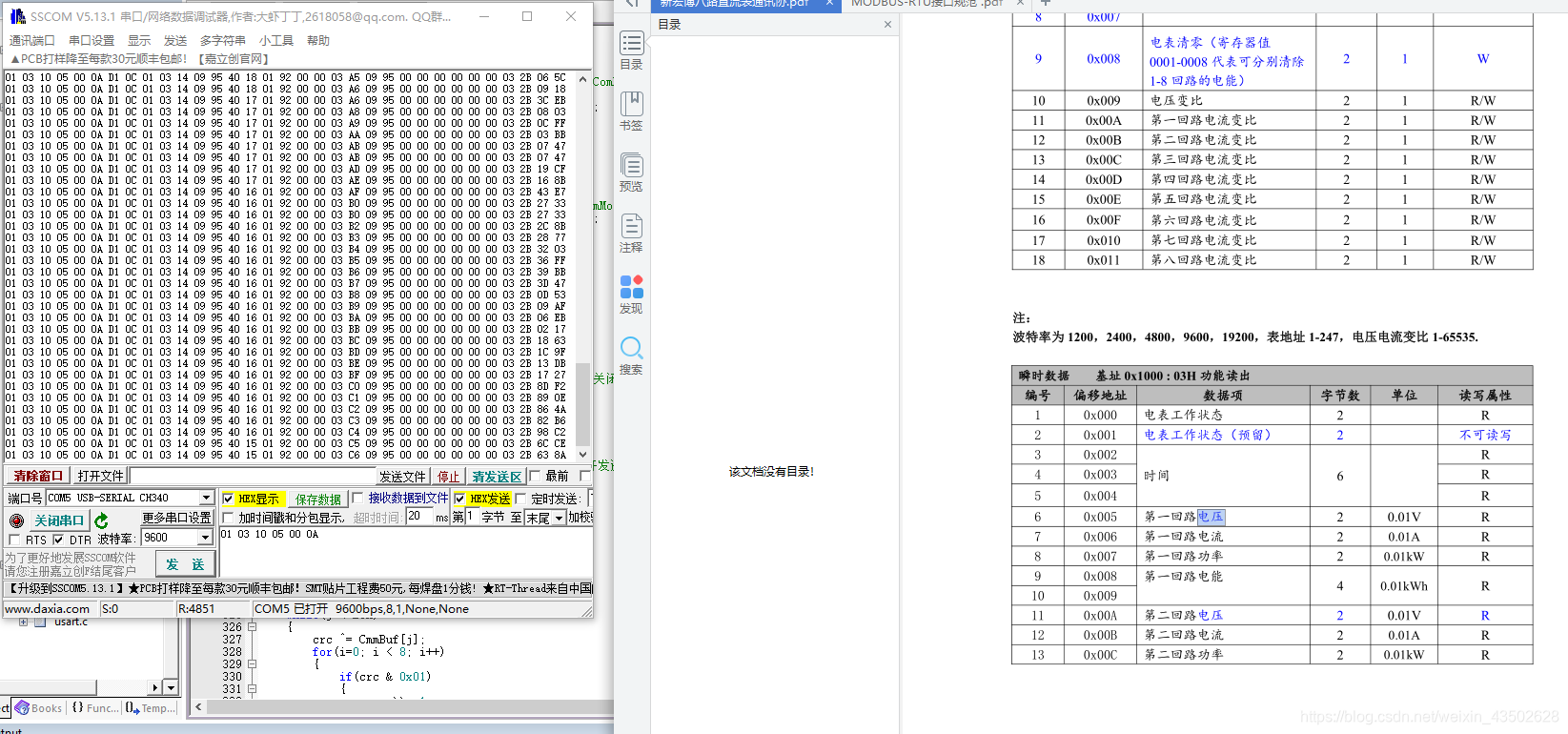

01 03 10 05 00 0A 单片机发送的指令 D1 0C为CRC16效验 01 03位电表响应的地址位及功能号，14代表响应的20字节 电压2字节、电流2字节、功率2字节、电能4字节共10字节为第一回路、第二回路没接通、固全为0，电能读数取决于上一次消耗

**注：**实验中一定要注意硬件的检测：导线、485模块
Debug单步，可以使用万用表测量485模块引脚的高低电平
