Android绘制——outlineProvider使用探索

1. view轮廓

默认情况下，所有的view都是矩形的，虽然可以给view设置背景圆形的图片，即可以在界面显示出圆形的内容，但是view的大小实际上依然是矩形，并且设置的图片实际上也是矩形的，只是圆形以外的区域是透明色。

如果根据view大小来生成对应的阴影，就会出现很奇怪的效果，（一个看起来圆形的view展示出的确实一个矩形的阴影）我了解决这个问题，view增加了一个新的描述来指明内容显示的形状，这就是 轮廓

1.1 轮廓的实现

①通过shape设置的背景，view会自动根据shape的形状进行轮廓判定，
②通过color设置的背景，view默认其轮廓和view的大小一样。
③但是通过图片进行背景设置，view则无法获知轮廓的形状，这个时候就需要手动进行指定了

在代码中，可以通过setOutlineProvider来指定一个view的轮廓。
示例：

• 设置布局文件

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical"
    android:background="#ffccff"
    tools:context=".MainActivity">

    <ImageView
        android:id="@+id/img_test"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:src="@drawable/music" />
</LinearLayout>

其中图片为：

• 在代码中设置view的轮廓

public class MainActivity extends AppCompatActivity {

    private ImageView mImg;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        mImg = findViewById(R.id.img_test);
        ViewOutlineProvider viewOutlineProvider = new ViewOutlineProvider() {
            @Override
            public void getOutline(View view, Outline outline) {
               outline.setOval(0,0,mImg.getWidth(), mImg.getHeight());
            }
        };
        mImg.setOutlineProvider(viewOutlineProvider);
        mImg.setClipToOutline(true);
    }
}

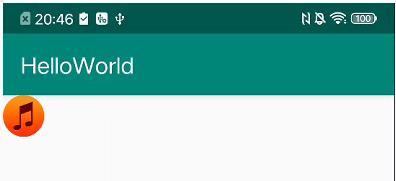

实现了圆形裁剪。其效果如下：
