【PCB叠层设计与阻抗计算】5.共面导波的阻抗计算

1.共面波导概念

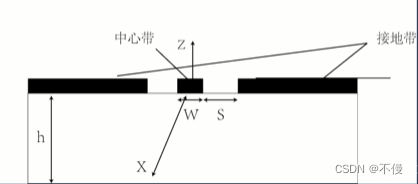

共面波导（CPW）：在介质基片的一个面上制作出中心导体带，并在紧邻中心导体带的两侧制作出导体平面，这样就构成了共面波导，又叫共面微带传输线。

共面微带传输线主要用在射频电路、射频信号线和微波信号线上。
接地共面波导（CPWG）：再CPW底面增加一个接地平面，并通过via连接上下地平面。**过孔要多，至少是1/4波长，间距要均匀。**过孔会影响波导线的传输阻抗。

2.阻抗计算gong’mu’an

共面波导或者说射频板通常是两层板或单层板，是纯射频板。

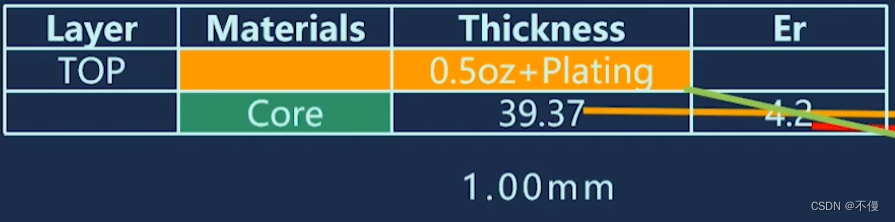

共面波导（单面板）：

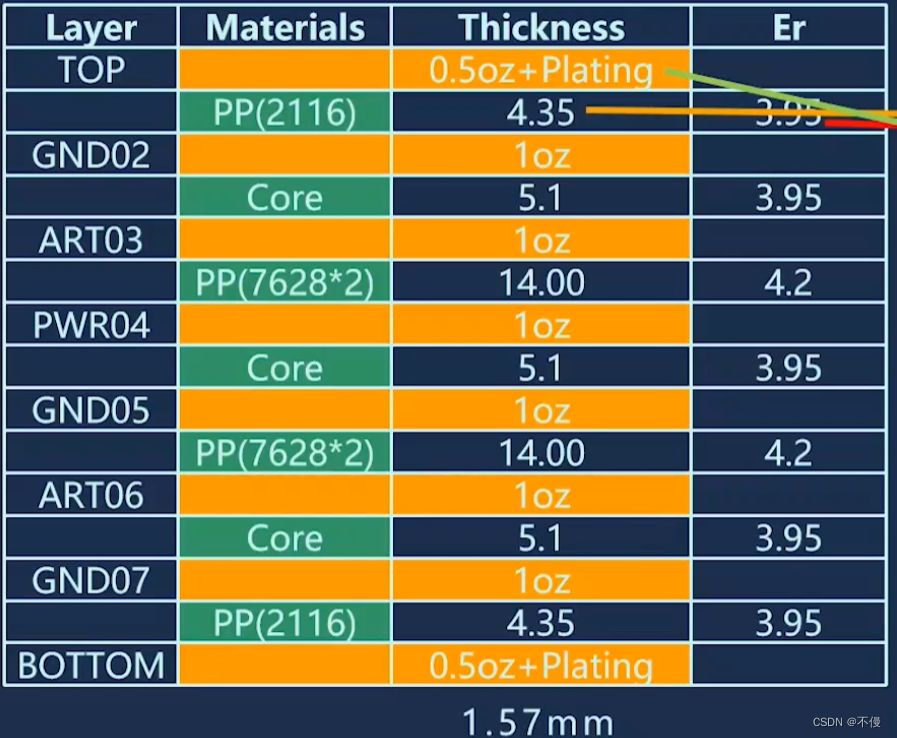

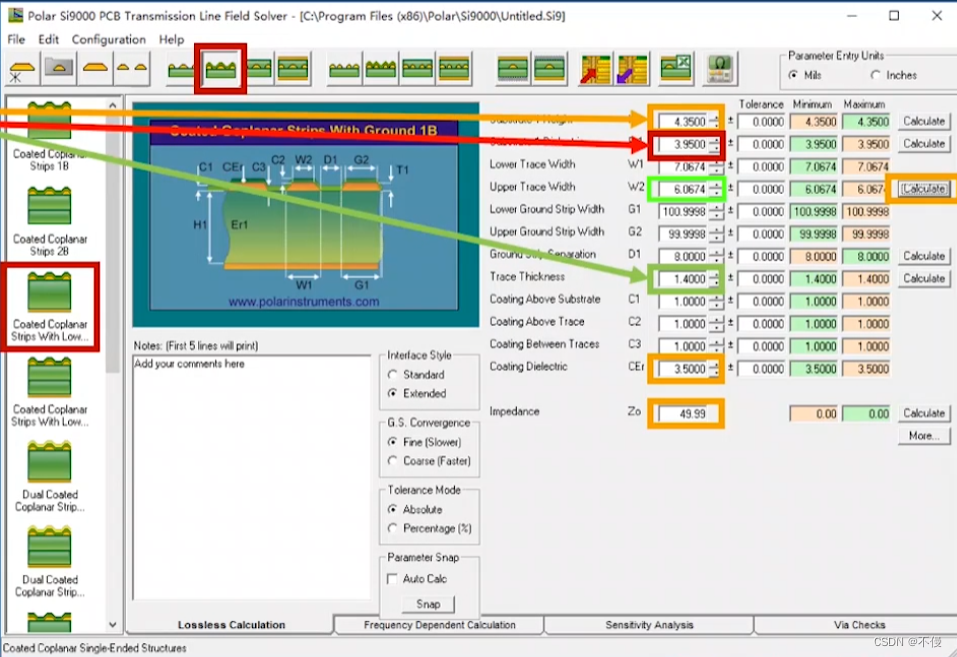

接地共面波导（双面板、多面板）：

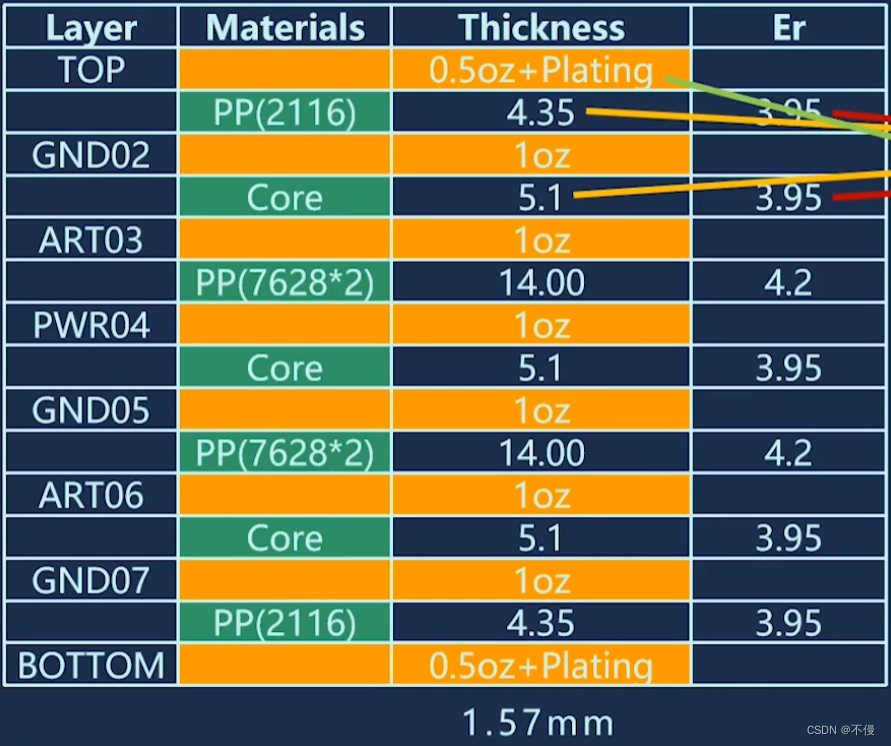

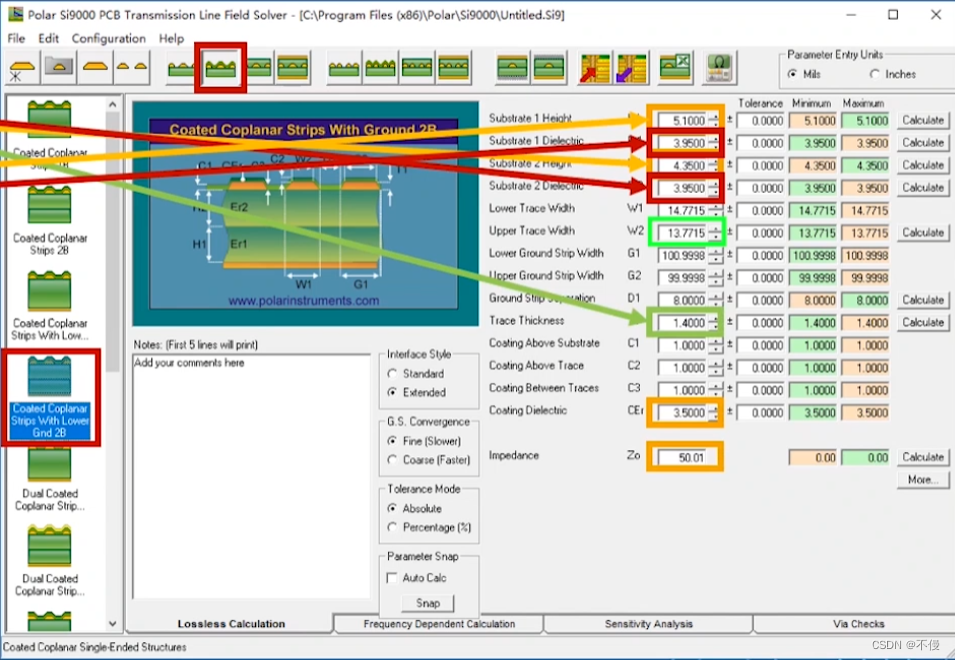

隔层接地共面波导（多面板，参考层与信号层之间的层挖空）：


注：尽量使线宽接近器件管脚宽度，保证管脚处阻抗连续性。

3.总结

1.计算因子
线宽与阻抗成反比
层厚与阻抗成正比
铜厚与阻抗成反比
介电常数与阻抗成反比
间距与阻抗成正比
2.阻抗计算
正确选择阻抗模型
灵活运用软件功能
3.注意事项
线宽的选择
参考路径

相关内容及图片来自《电巢》，侵删
