数据结构绘制利器——graphviz和dot语言

最新推荐文章于 2025-06-02 00:38:15 发布

patientcat

最新推荐文章于 2025-06-02 00:38:15 发布

阅读量2.4k

点赞数 3

CC 4.0 BY-SA版权

分类专栏：辅助工具文章标签： dot语言 graphviz 实例

本文介绍了如何使用graphviz和dot语言来绘制数据结构，重点是链表的绘制，包括空链表、插入节点和多个节点的情况。同时，文章提到了布局的挑战，虽然自由度有限，但在特定领域如数据结构表示上非常实用。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

参考文章

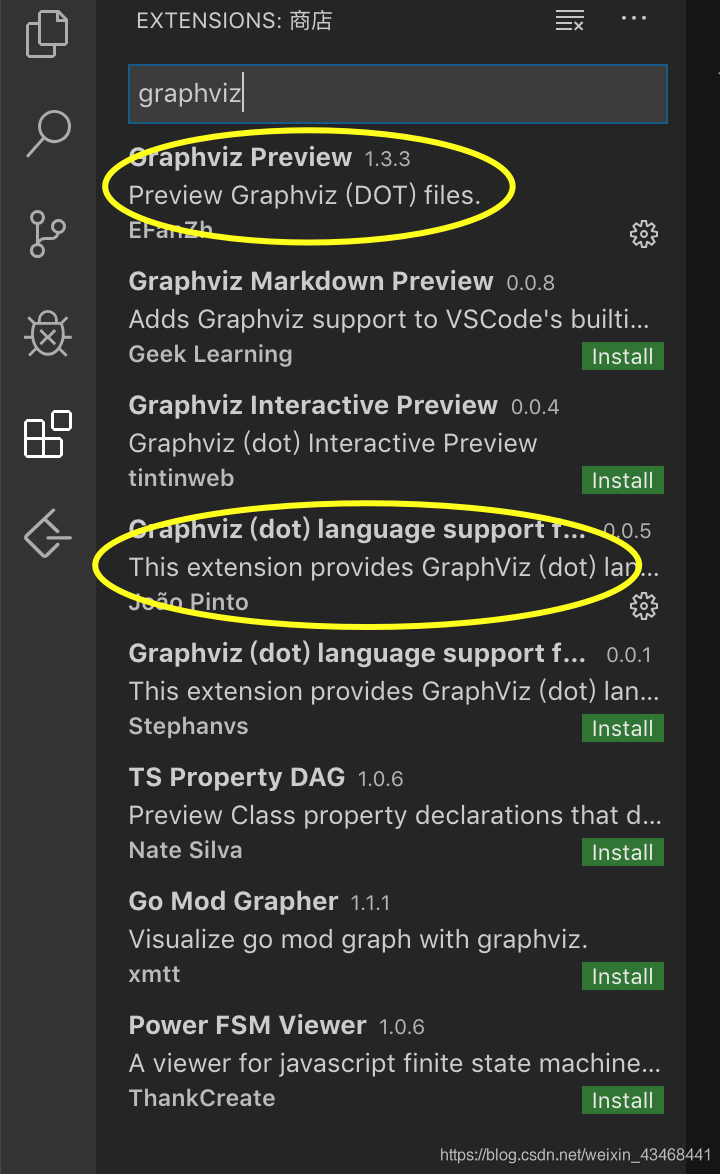

工具链，我自己直接使用的是vscode上对于graphviz的支持
在这里插入图片描述

dot语言的用处很多，这里我主要讲解关于数据结构的绘制部分。

数据结构中结构体的绘制算是比较重要的一个环节。
下面是一个简单的绘制

digraph {

    label = "\n struct student";

    node [shape = record];

    struct [label = "{<s0> name | <s1> age| <s2> skill}"]

}

在这里插入图片描述

语法非常简单，我们可以从一个链表的绘制来学习。

实际上，我们主要就是关注label里面的值就
