建模工具

文章的简介

1. UML(统一建模语言)
2. 建模工具
   建模工具有Rational Rose、PowerDesigner、Visio等等
   UML(统一建模语言)
   1、用例图：描述系统的参与者在系统中有哪些可使用的功能
   2、类图：描述类与类之间的关系
   关联：全局性
   依赖：局部性
   3、序列图：对象之间的消息在时间顺序上的交互（关键的逻辑）

• 用例图
  用例图的2种元素4种关系:
   参与者(Actor)
   用例（Use Case）
   关联关系（Association）
   包含关系（Include）
   扩展关系（Extend）
   泛化关系（Generalization）

如图：用例图最常用来描述系统以及子系统

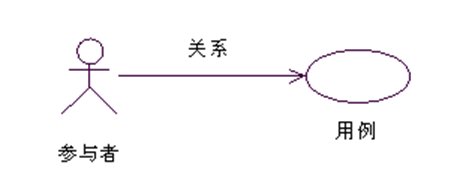

关联关系：表示参与者用例之间进行通信（如上图）。
泛化关系来描述多个参与者之间的公共行为

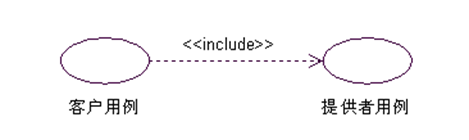

包含关系：客户用例可以简单地包含提供者用例具有的行为，并把它所包含的用例行为作为自身行为的一部分。

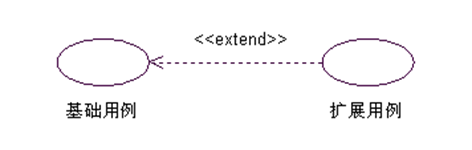

扩展关系：扩展用例被定义为基础用例的增量扩展并在一定条件下发生

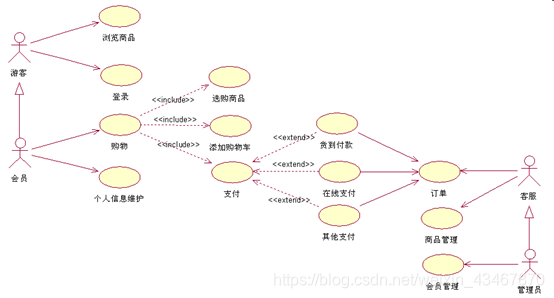

例子：网上商城用例图

用例图总结:
 外部可见的系统功能单元(用例图可分级别)
 不是需求或功能的规格说明,只展示和体现其所描述需求本身的情况
 用例图最好的方法就是从分析系统的参与者开始,考虑每个参与者是如何使用系统的
 给用户看的,所以在图中避免使用专业术语

• 类图
  类图：用于描述系统中的类与类之间的各种关系
  继承:父子类关系
  实现:类与接口关系
  关联(全局变量, 组合/聚合): 值、引用
  依赖:局部变量(非Spring中 依赖注入)

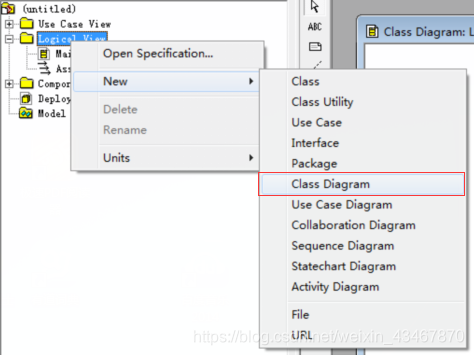

步骤：
第一步：

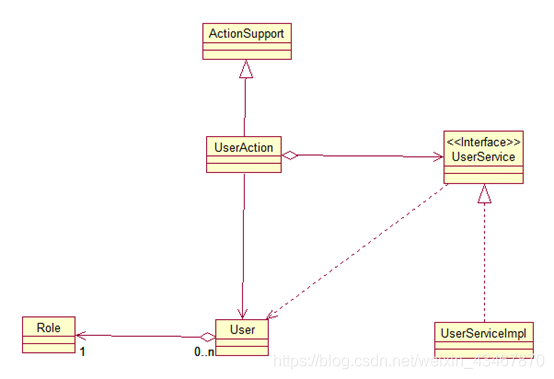

例子：
继承：

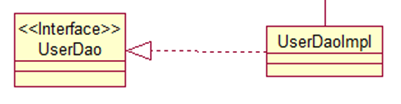

实现：

关联关系:
 关联关系实际上就是类与类之间的联系
 关联具有导航性：即双向关系或单向关系

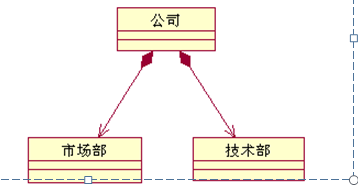

组合关系:
 也是整体与部分的关系，但是整体与部分不可以分开;部分离开整体没有实际意义。
 使用带实心菱形的实线来表示

依赖关系: A类使用到了另一个B类型
 代码层面，为类B作为参数被类A在某个method方法中使用

• 时序图

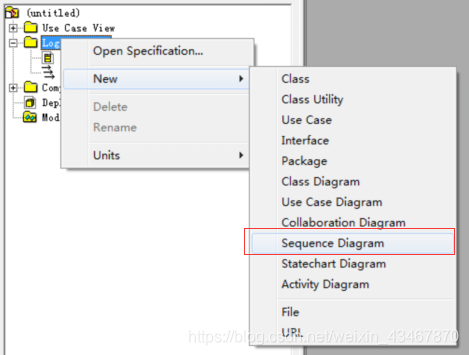

  步骤：
  第一步：


 角色(Actor)
 对象(Object)
 生命线(Lifeline)
 消息(Message)
 自关联消息(Self-Message)

例子：

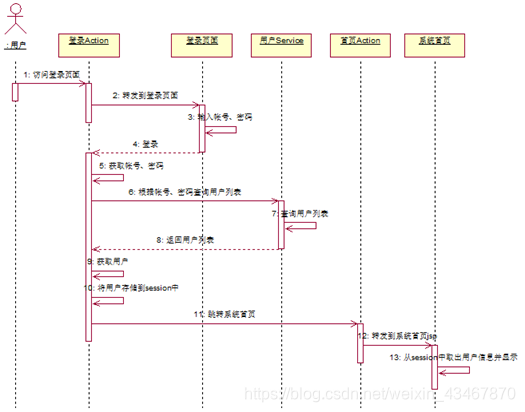

用户登录时序图：

时序图总结：
 时序图只描述理想的工作流程

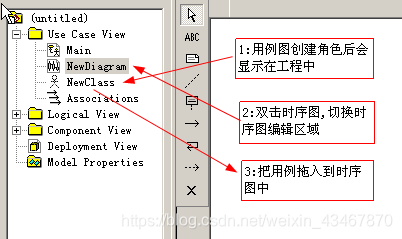

 时序图工具没有”角色”, 可以在用例图中创建
角色,然后在把项目中的角色拖入到时序图中
