这期带来Revit二次开发小案例讲解，帮助提高开发水平。介绍了族实例重要方法，如获取宿主、旋转等。详细讲解族实例创建方法，结合案例，利用公制常规模型创建底座板族，通过二次开发创建族实例并修改参数，还提及步骤和注意事项。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

这期起，将为大家带来二次开发的小案例讲解，通过借助Revit建模与二次开发，帮助大家快速提高开发水平，快快参加吧！！！

族实例是通过族类型创建的，而创建族实例是Revit二次开发尤其重要的，因此小伙伴们要熟练掌握族实例的创建方法。

族实例重要的方法

1 FamilyInstance.Host

此方法获取族实例的宿主；
2 FamilyInstance.rotate()

此方法来旋转族实例；
3 FamilyInstance.FilpFacing()
此方法可以翻转门窗的朝向；

4 FamilyInstance.Hand()
此方法翻转开门方向。

5 FamilyInstance.GetSubComponentIds()
Component.SuperComponent()
分别获取构件的子构件与父构件。

族实例的创建方法

创建族实例的方法名为CreateFamilyInstance,存在于Autodesk.Revit.Creation.Document以及他们的父类中，他们的对象可以从Autodesk.Revit.DB.Document.Create获得。

案例讲解

本文结合之前所学的知识，首先利用公制常规模型做一个名称为底座板的族，并添加实例参数角度（这里需要注意添加实例参数还是类型参数需要视实际情况而定）；族模型如下：

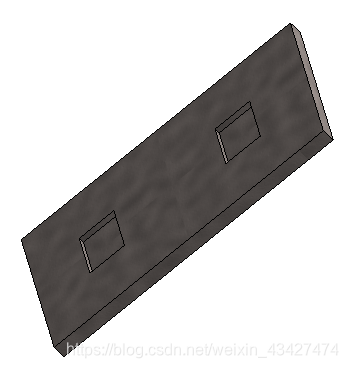

底座板族

添加的族参数

然后利用二次开发，创建族实例，并获取族参数，修改其角度参数。（这里需要注意程序运行前需要将底座板族载入到项目）
程序关键代码及注释如下：


UIDocument uidoc = commandData.Application.ActiveUIDocument;
            Document doc = uidoc.Document;

            FilteredElementCollector collector = new FilteredElementCollector(doc);//建立过滤器
            collector.OfClass(typeof(FamilySymbol));//过滤族类型
            FamilySymbol familySymbol = null;



            foreach (var ele in collector)
            {

                if (ele.Name == "底座板")//得到名称为底座板的族类型
                {
                    familySymbol = ele as FamilySymbol;
                    break;
                }
            }

            FamilySymbol fs1 = familySymbol;
            XYZ xYZ1 = new XYZ(0, 0, 0);//设置创建的族的位置
            FamilyInstance familyInstance = null;
            using (Transaction tran1 = new Transaction(doc))//创建事务（创建底座板族）
            {
                tran1.Start("kaishi");
                familyInstance = doc.Create.NewFamilyInstance(xYZ1, fs1, StructuralType.NonStructural);
                tran1.Commit();
            }
            IList<Parameter> list = familyInstance.GetParameters("角度");
            //找到角度参数  使用名称来找到参数,因为revit2016为了避免得到重复的名字，
            //只能用GetParameters得到一个集合，如果你只用唯一的名字，那只用取list[0]就可以了
            Parameter parameter = list[0];
            using (Transaction tran2 = new Transaction(doc))
            {
                tran2.Start("kaishi");
                parameter.Set(20 * Math.PI / 180);//设置参数值为20度(这里需要注意设置的值为弧度，需要换算)
                tran2.Commit();               //1度=Math.PI/180弧度
            }

运行结果如下：
在这里插入图片描述

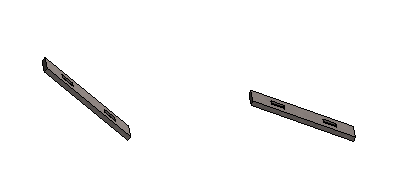

左为改变参数前的底座板右为改变参数后的底座板
