QGIS制图导出流程

在之前我们推送了QGIS的软件安装、插件安装、数据导入等基础操作，今天我们介绍一下QGIS的制图功能。QGIS的制图与ArcGIS Pro存在一定的区别，但是思路上相似。我们教程内容主要是参考QGIS官方文档：

https://docs.qgis.org/3.34/en/docs/user_manual/print_composer/index.html
https://www.osgeo.cn/qgis-tutorial/mapping-output.html#google_vignette

截至目前，QGIS的长期稳定版本为3.34，我使用的版本为3.8的中文版本。

1、新建/打开项目

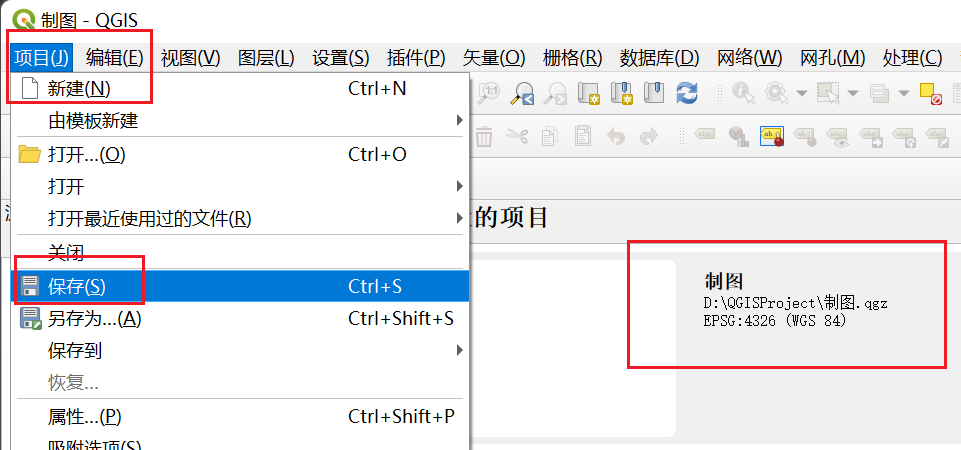

新建并保存一个项目文档：制图.qgz，单击打开项目文档。

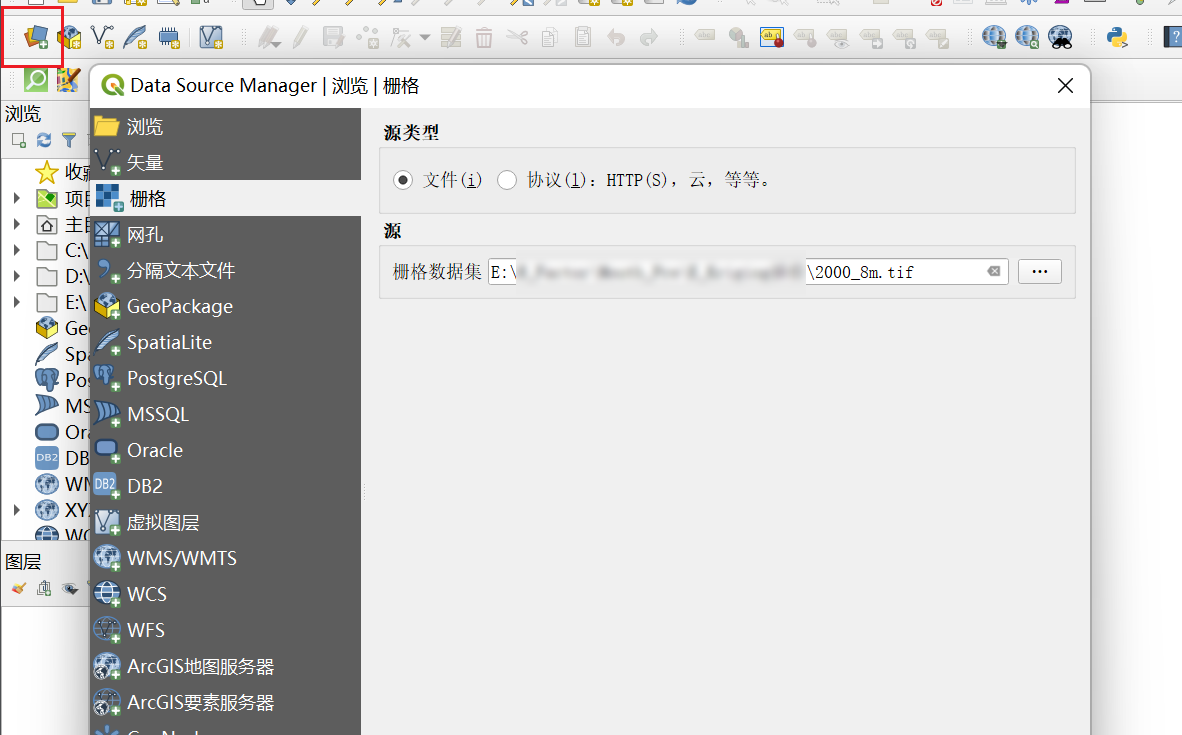

拖拽添加或通过工具栏添加数据，这样地图布局中便有了矢量或栅格等数据。

2、创建打印布局，自定义页面大小

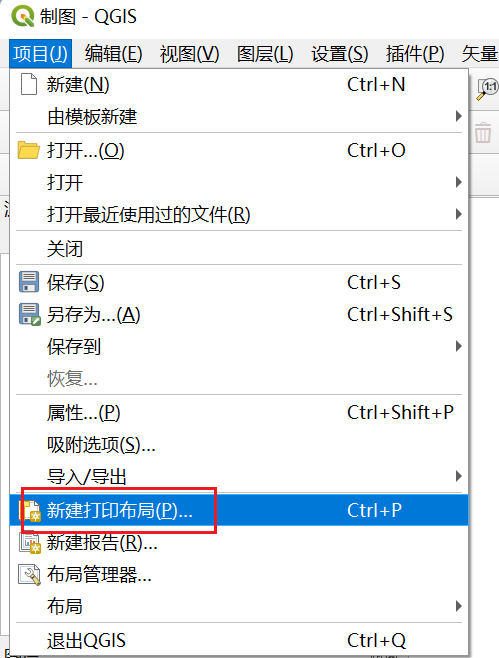

新建打印布局，并对打印布局命名，默认创建一个A4大小的打印页面。

使用打印布局工具栏中的添加条目工具，添加地图。点击添加地图后，在打印区域鼠标左键拖拽画框，添加地图。

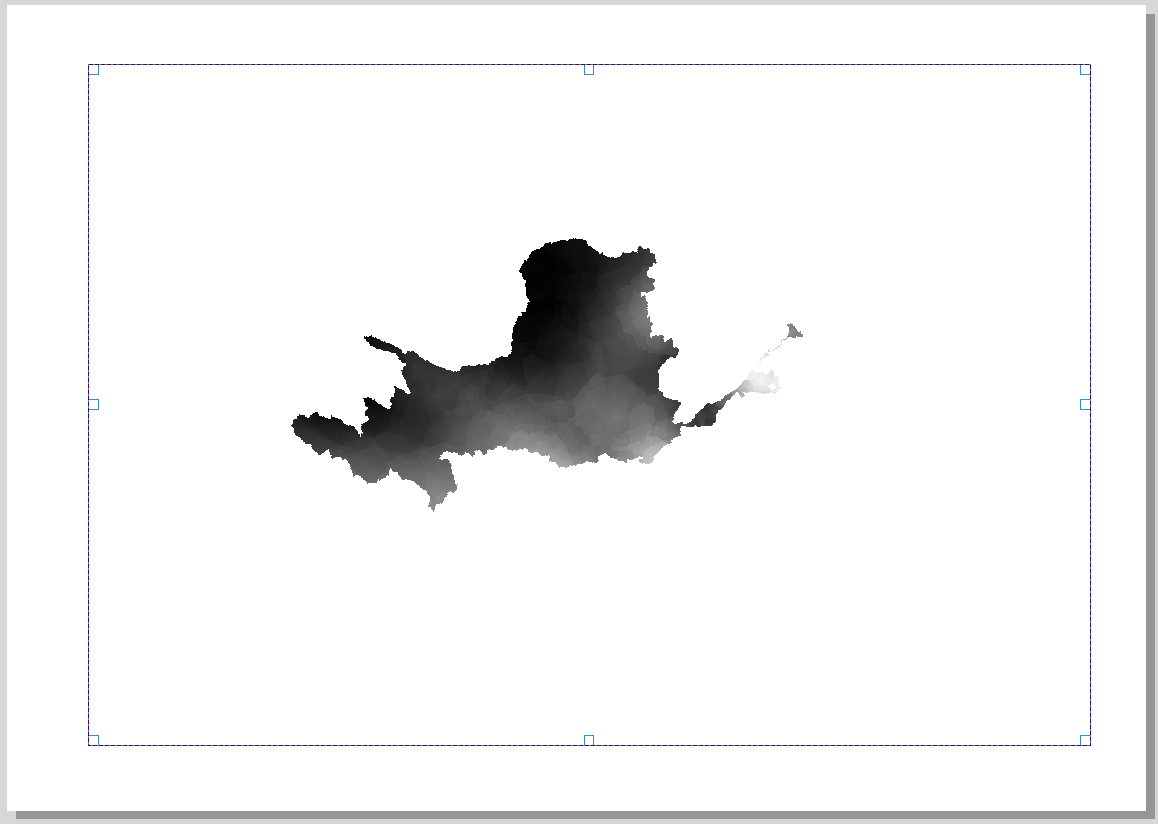

拖拽画出一个框后，地图会自动显示在框内。

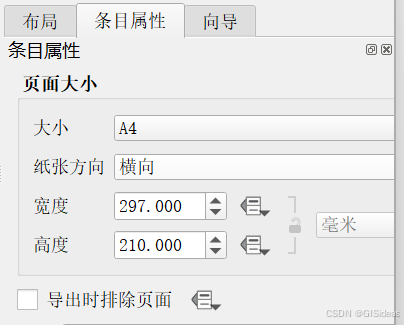

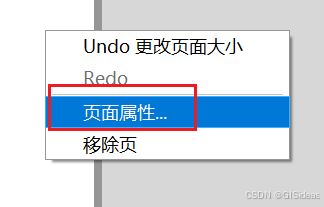

这里如果想自定义打印页面的大小，是无法和arcgis一样通过菜单栏的页面设置修改当前页面为自定义的。自定义页面大小有两种方式，一种是调整当前页面为自定义页面大小。

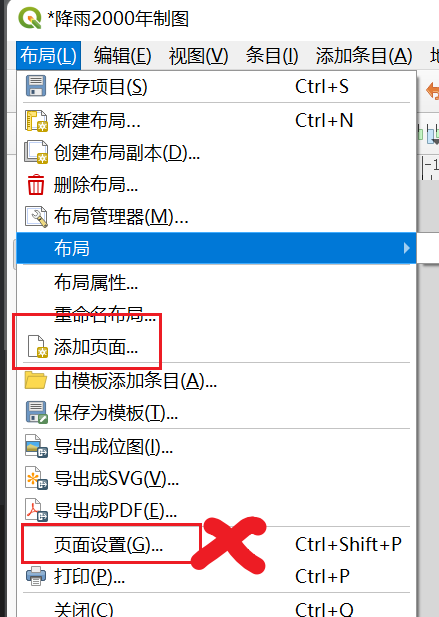

另一种是通过添加页面的方式，新建一个自定义大小的页面。

此时，打印布局中便会有两个打印页面，如果想要删除默认的A4页，需要先删除A4页的地图，再通过右键-移除页的方式，只保留自己自定义大小的页面。

3、调整布局大小、比例尺

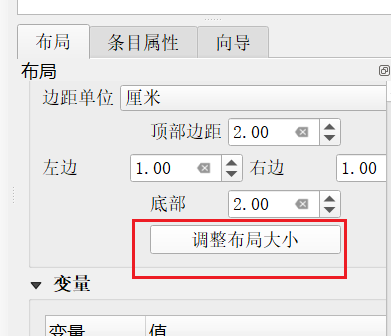

调整布局大小通过点击当前布局，在右侧布局栏设置边距等后，点击调整布局大小。

比例尺的大小、所使用的投影等在条目属性中进行设置。

在重新调整比例尺后，图层要素需要移动位置，以便于更好的展示，使用左侧的移动条目内容工具。

4、设置图层要素/条目内容的渲染/色带

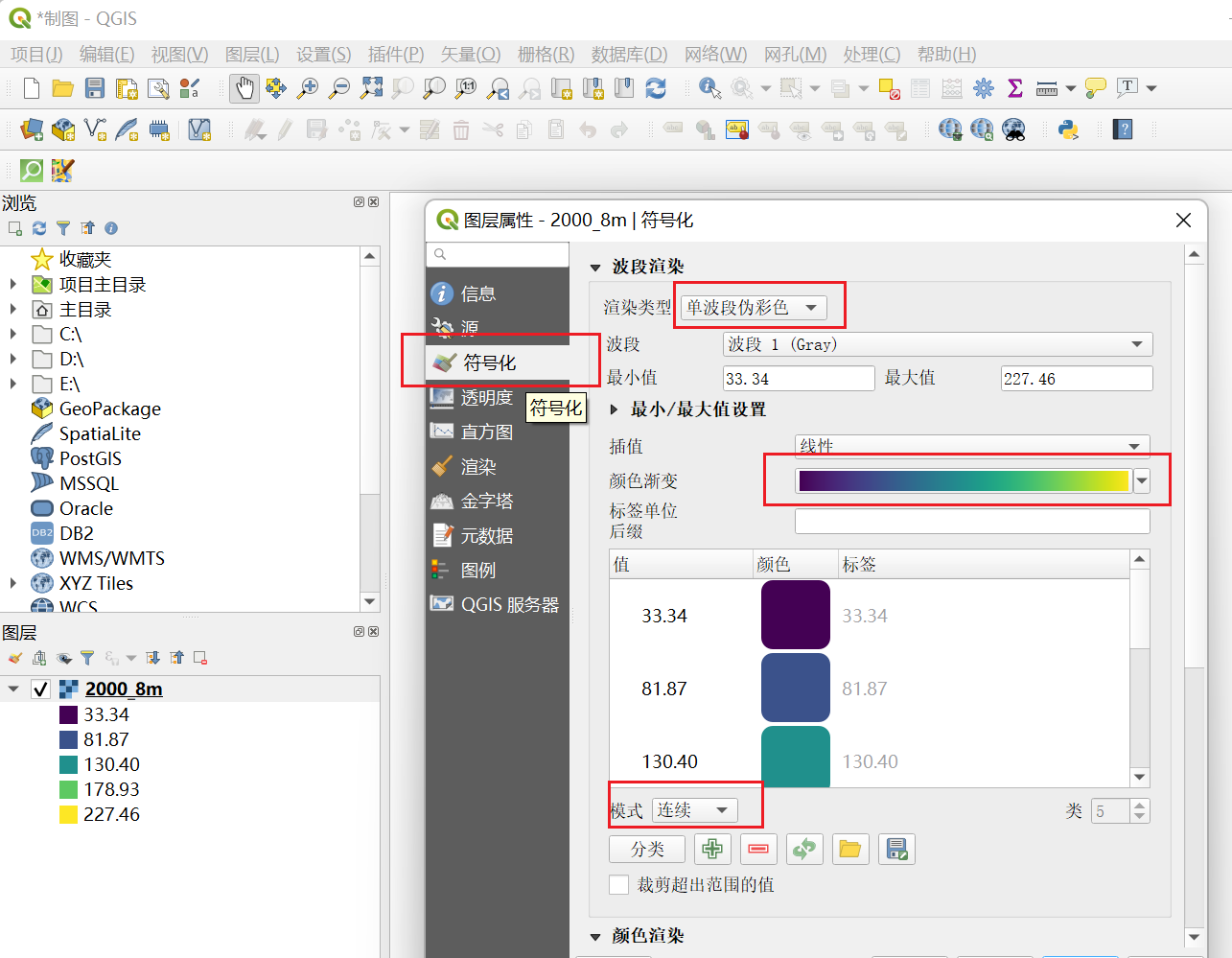

条目的渲染或者说色带，需要在地图布局中设置，而不是打印布局。在地图布局中，右键图层打开符号化，或者直接左键双击图层的样式，也会直接打开符号化，在符号化中将灰度改成伪彩色，设置渐变色带，可以直接双击值修改显示值的位数等。

在地图布局设置后，打印布局会自动更新，如果没有自动更新，可以在打印布局中取消勾选地图后重新勾选，也会自动更新。

5、地图三要素：指北针、比例尺、图例

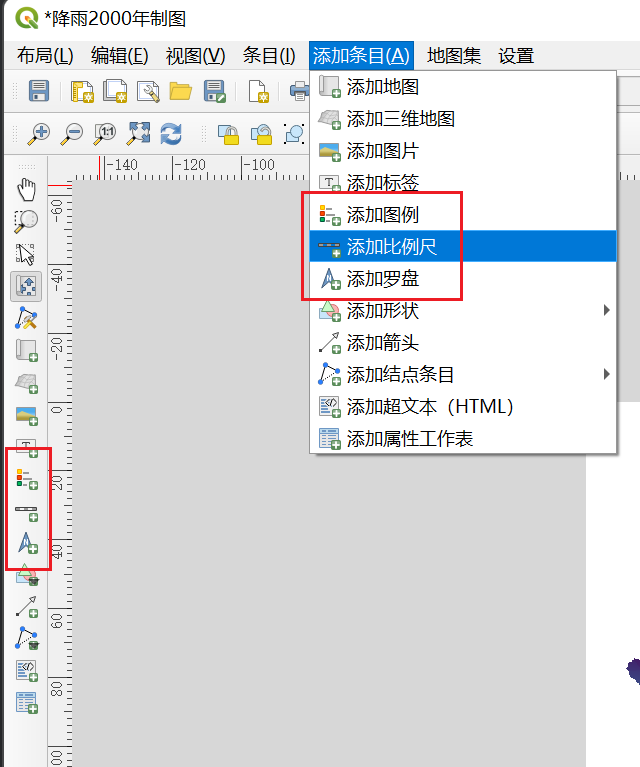

通过左侧的快捷工具栏或上方的菜单栏均可以添加地图三要素。

首先添加图例，点击添加图例后，在打印布局要添加图例的位置点击，进行相关设置。

选中图例后，在条目属性中设置字体等，可以修改图例。

指北针插入操作相同，插入后也可以修改样式、拖动修改大小等。

比例尺的样式也可以进行修改，但与ArcGIS Pro相比，样式较少。

![外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传](https://img-

此外，在QGIS中设置图例为连续型是较为麻烦的，需要手动修改设置，以当前图例为例，修改为连续型图例也是通过条目属性进行修改，手动调整，总体思路是修改符号高度为较小的值，关闭描边，修改符号间距到0等，看上去是一个连续型符号。对于连续型符号，我的建议是要么不采用，要么使用其他软件生成一个图片插入，也比手动调整出来一个方便。

在另一台电脑上尝试了新版本的QGIS，是可以自动创建连续型图例的，看来还是要更新为新版本的QGIS

6、打印/导出

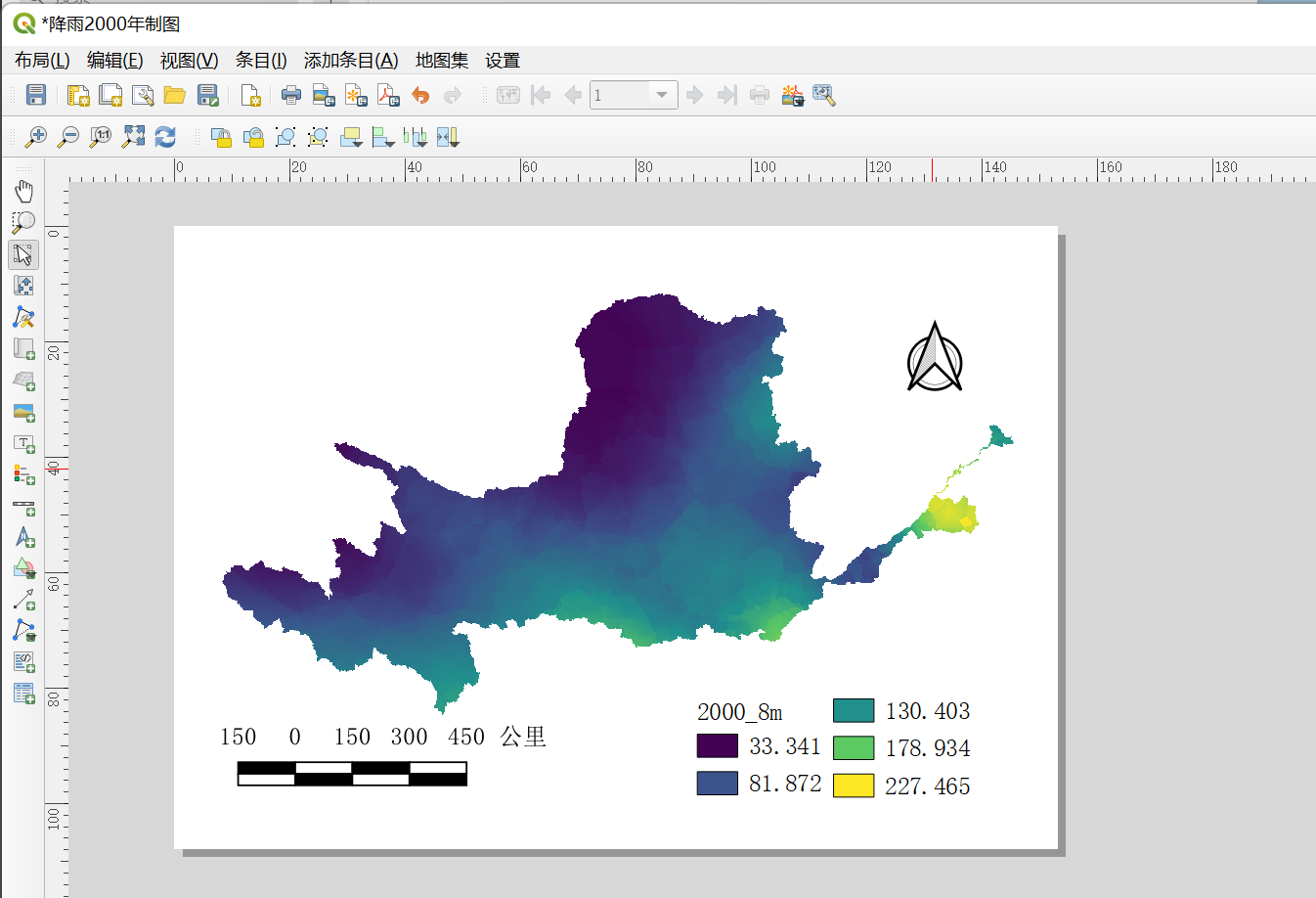

这样一幅简单的地图布局便设置成功了，接下来可以进行打印。在打印前进一步调整页面大小。

在实际情况中，可以导出前或者导出中可以设置DPI等，一般为300，通过导出成位图的方式将成果插入到word中。
