Netty——Reactor模式及Netty模型

---

---

一、Netty概述

1.1 NIO的问题

1. NIO 的类库和 API 繁杂，使用麻烦。

2. 对多线程和网络编程需要非常熟悉，才能编写出高质量的 NIO 程序。

3. 容易遇到客户端面临断连重连、网络闪断、半包读写、失败缓存、网络拥塞和异常流的处理等问题。

4. JDK NIO 的 Epoll Bug，它会导致 Selector 空轮询，最终导致 CPU 100%。

1.2 Netty简介

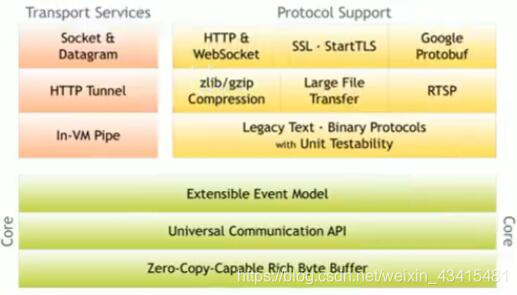

Netty框架：

二、线程模型

线程模型分类：

• 传统阻塞I/O模型

• Reactor模式

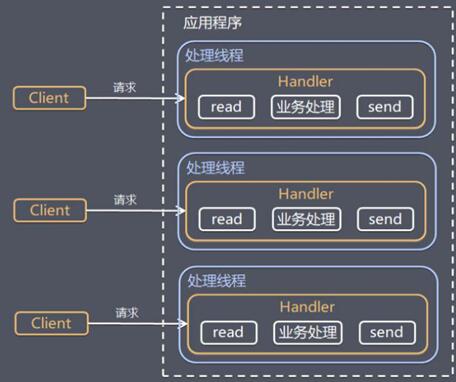

2.1 传统阻塞I/O模型

• 每个连接需要独立的线程处理

• 在read()处阻塞，造成资源浪费

• 高并发时占用大量系统资源

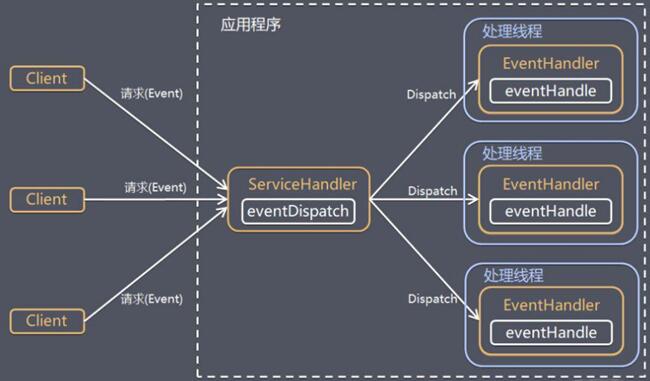

2.2 Reactor模式

  Reactor模式是通过一个或多个输入同时传递给服务处理器的模式（基于事件驱动）。服务端程序会处理传入的多个请求，并将它们同步分派到相应的处理线程，因此Reactor模式也叫Dispatcher模式。Reactor模式使用IO多路复用监听事件，在监听到事件后，会分发给某个线程 / 进程。

  Reactor：1. 反应器模式；2. 分发者模式；3. 通知者模式。根据Reactor的数量和处理资源池线程的数量不同，分为三种类型：

• 单Reactor + 单线程
• 单Reactor + 多线程
• 主从Reactor + 多线程

  Netty线程模型主要基于主从Reactor + 多线程模型做了一定的改进，主从Reactor多线程模型中有多个Reactor。

  Reactor模式针对传统阻塞I/O模型的2个缺点进行了优化：

• 基于 I/O 多路复用模型：多个连接共用一个阻塞对象，应用程序只需在一个阻塞对象处等待，无需阻塞等待所有连接。当某个连接有新的数据可以处理时，操作系统通知应用程序，线程从阻塞状态返回，开始进行业务处理。
• 基于线程池复用线程资源：不必再为每个连接创建线程，将连接完成后的业务处理任务分配给线程进行处理，一个线程可以处理多个连接的业务。

Reactor模式中的核心组成部分：

• Reactor

  Reactor在一个单独的线程中运行，负责监听和分发事件，分发给适当的处理程序来对IO事件作出反应。

• Handlers

  处理程序执行I/O事件要完成的实际事件，Reactor通过调度适当的处理程序来响应I/O事件，处理程序执行非阻塞操作。

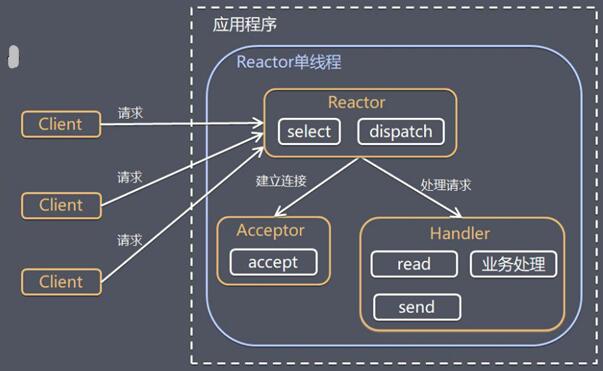

2.2.1 单Reactor + 单线程

1. Select 是前面 I/O 多路复用模型介绍的标准网络编程 API，可以实现应用程序通过一个阻塞对象监听多路连接请求。
2. Reactor 对象通过 Select 监控客户端请求事件，收到事件后通过 Dispatch 进行分发。
3. 如果是建立连接请求事件，由 Acceptor 通过 Accept 处理连接请求，然后创建一个 Handler 对象处理连接完成后的后续业务处理。
4. 如果不是建立连接事件，则 Reactor 会分发调用连接对应的 Handler 来响应。
5. Handler 会完成 Read + 业务处理 + Send 的完整业务流程。

优点：

  模型简单，没有多线程、进程通信、竞争的问题，全部都在一个线程中完成。

缺点：

  只有一个线程，无法完全发挥多核 CPU 的性能，Handler 在处理某个连接上的业务时，容易导致性能瓶颈。同时线程意外终止，或者进入死循环，会导致整个系统通信模块不可用，不能接收和处理外部消息。

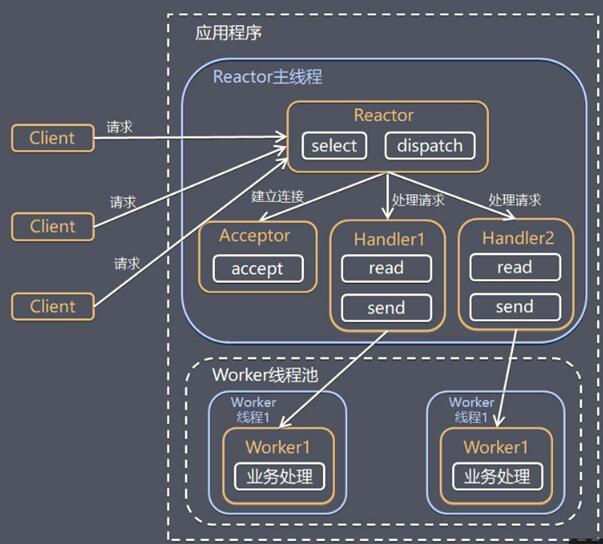

2.2.2 单Reactor + 多线程

1. Reactor 对象通过select 监控客户端请求事件，收到事件后，通过Dispatch进行分发。
2. Handler 只负责响应事件，不做具体的业务处理，通过read 读取数据后，会分发给后面的Worker线程池的某个线程处理业务。
3. Worker 线程池会分配独立线程完成真正的业务，并将结果返回给Handler。
4. Handler收到响应后，通过send 将结果返回给Client。

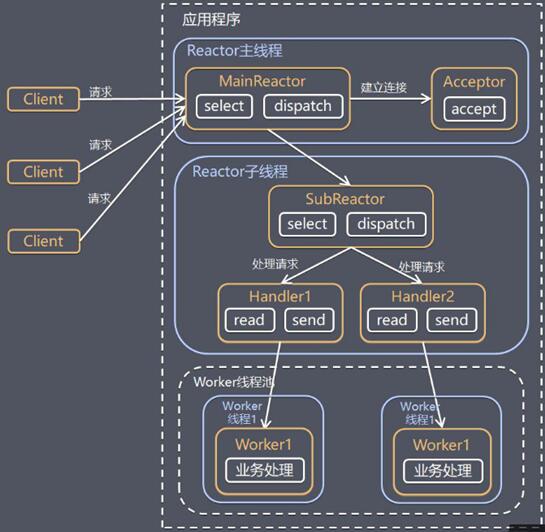

2.2.3 主从Reactor + 多线程

1. Reactor主线程 MainReactor 只注册一个用于监听连接请求的ServerSocketChannel，通过select 监听连接事件, 收到事件后，通过Acceptor 处理连接事件。
2. 当 Acceptor 处理连接事件后，MainReactor 通过accept获取新的连接，并将连接注册到SubReactor。
3. Subreactor 将连接加入到连接队列进行监听，并创建Handler进行各种事件处理。
4. Worker 线程池分配独立的worker 线程进行业务处理，并返回结果给SubReactor的Handler。
5. Reactor 主线程可以对应多个Reactor 子线程，即MainRecator 可以关联多个SubReactor。

三、Netty模型

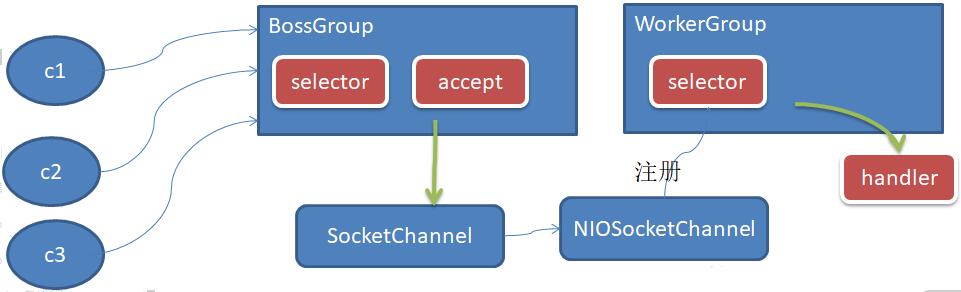

3.1 示例模型

  Netty主要是基于主从Reactor + 多线程模型做了一定的改进，其中主从Reactor多线程模型有多个Reactor。

1. BossGroup维护多个主Reactor，主Reactor还是只关注连接的Accept。
2. WorkGroup来维护多个从Reactor，从Reactor将接收到的请求交给Handler进行处理。
3. 在主Reactor中接收到Accept事件，获取到对应的SocketChannel，Netty会将它进一步封装成NIOSocketChannel对象，包含有该Channel对应的SelectionKey、通信地址等。
4. Netty会将封装后的Channel对象注册到WorkerGroup中的从Reactor中。
5. 当WorkerGroup中的从Reactor监听到事件后，就会将之交给与此Reactor对应的Handler进行处理。

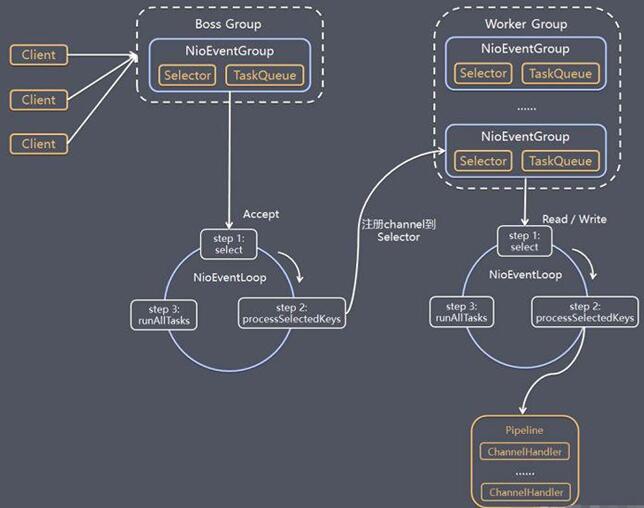

3.2 详细模型

1. Netty抽象出两组线程池，BossGroup专门负责接收客户端的连接，WorkerGroup专门负责网络的读写。

2. BossGroup和WorkerGroup类型的本质都是NioEventLoopGroup类型。

3. NioEventLoopGroup相当于一个线程管理器（类似于ExecutorServevice），即事件循环组，维护多个NioEventLoop线程，每个事件即对应一个NioEventLoop线程。

4. NioEventLoop表示一个不断循环地执行处理任务的线程，它维护了一个Selector和任务队列，内部采用串行化设计。

5. 每个NioEventLoop都包含一个Selector，用于监听绑定在它上面的Socket通讯，负责处理多个NioChannel上的事件。

6. 每个NioChannel只会绑定在唯一的NioEventLoop上，并且都绑定有一个Channel Pipeline。

7. 每增加一个请求连接，NioEventLoopGroup就将这个请求依次分发给它下面的NioEventLoop处理。

8. 处理业务时会使用Pipeline，Pipeline中维护了一个ChannelHandlerContext链表，ChannelHandlerContext保存了Channel相关的所有上下文信息，同时关联一个ChannelHandler对象。Channel和Pipeline一一对应，ChannelHandler和ChannelHandlerContext一一对应。

9. ChannelHandler是一个接口，负责处理或拦截I/O操作，并将其转发到Pipeline中的下一个Handler进行处理。

• Netty模型

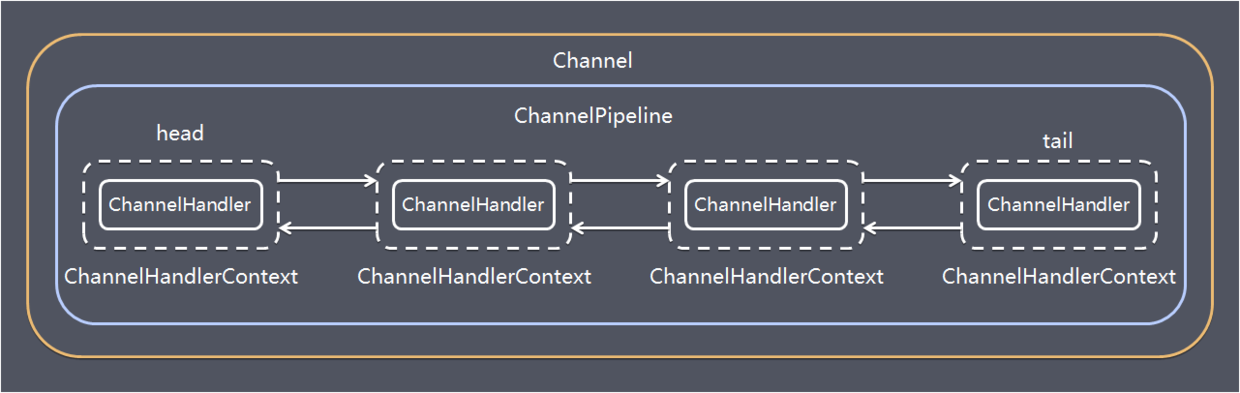

• Pipeline管道模型

Boss NioEventLoop循环执行：

• 轮询accept事件；
• 处理accept事件，与client建立连接，生成NioSocketChannel，并将其注册到某个Worker NioEventLoop的selector上；
• 处理任务队列到任务，即runAllTasks。

Worker NioEventLoop循环执行：

• 轮询read、write事件；
• 处理I/O事件，即read、write事件，在对应的NioSocketChannel中进行处理；
• 处理任务队列的任务，即runAllTasks。

NioEventLoopGroup补充：

• 在初始化两个Group线程组时，默认会在每个Group中生成CPU * 2个NioEventLoop线程。
• 当有n个连接时，Group默认会按照连接请求的顺序分别将这些连接分发给各个NioEventLoop去处理。
• Group还负责管理EventLoop的生命周期。
