esp8266_AT指令开启服务器模式（一）

本文链接：https://blog.youkuaiyun.com/weixin_43410148/article/details/88059094

本文介绍了如何使用ESP8266的AT指令将其配置为服务器模式，包括恢复出厂设置、选择WIFI模式、重启、启动多连接、建立服务器以及发送和接收数据的操作。此外，还提到了通过app与模块通信以及获取客户端IP地址的方法。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

esp8266 AT 配置透传模式

	想要学习自己动手自己写一个简单得app控制esp8266,实现控制灯和采集温度，学习简单，
	容易上手。搜索群号785391914（esp8266兴趣交流群）

将esp8266AT配置为恢复出厂设置指令：AT+RESTORE

2.发送AT 返回 OK，即已经成功。
3…第一条指令是选择 WIFI 的应用模式：AT+CWMODE=3

如上图所示
4.接着是重启模块指令：AT+RST
返回OK 有些乱码不要紧的，可以忽略不记
5.启动多连接指令：AT+CIPMUX=1
返回 OK 即成功配置
6.最后是建立服务器server指令: AT+CIPSERVER=1，8089

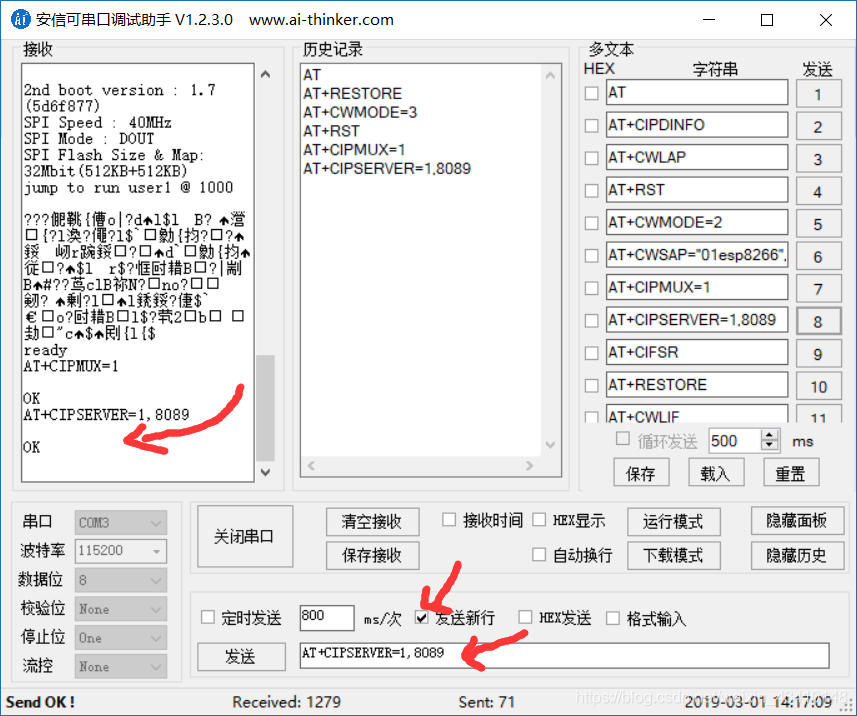

返回 OK 即端口设置成功。1代表开启，0代表关闭，8089为设置的端口号，如果直接写1，那么服务器的默认端口就设置为333端口。

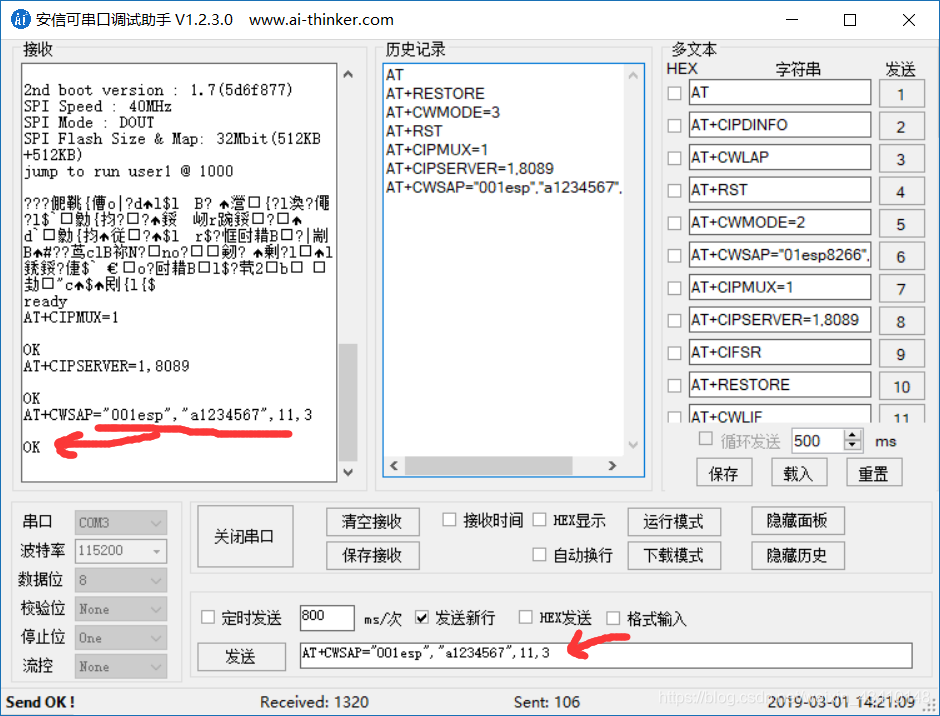

7.这是我用的指令: AT+CWSAP=“001esp”,“1234567”,11,3 开启热点

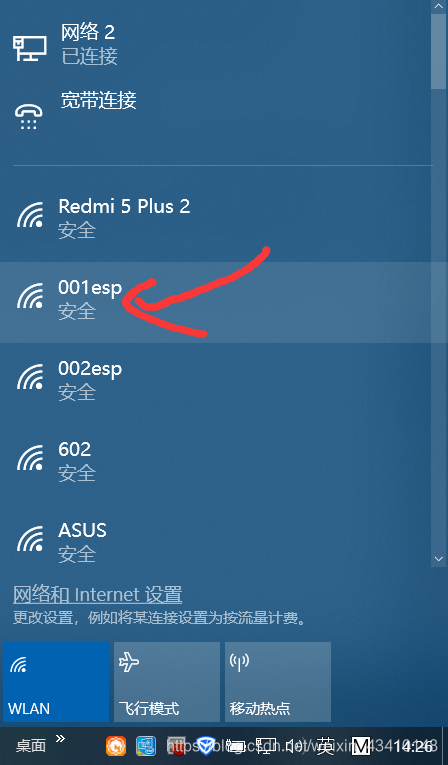

这里开启一个热点模式，为我后面手机app连接做对本esp8266模块操作，热点开启可在电脑或者手机上搜索出来，如下图所示：
开启的热点：如图：
可以看到 001esp 热点已经开启
8.最后一步也是最重要的，就是app（后面博客会讲app）要与模块通信，模块接到信息后作出反应，并且返回反馈信息给app客户端。
服务器发送消息给客户端：
发送指令：AT+CIPSEND=0,4

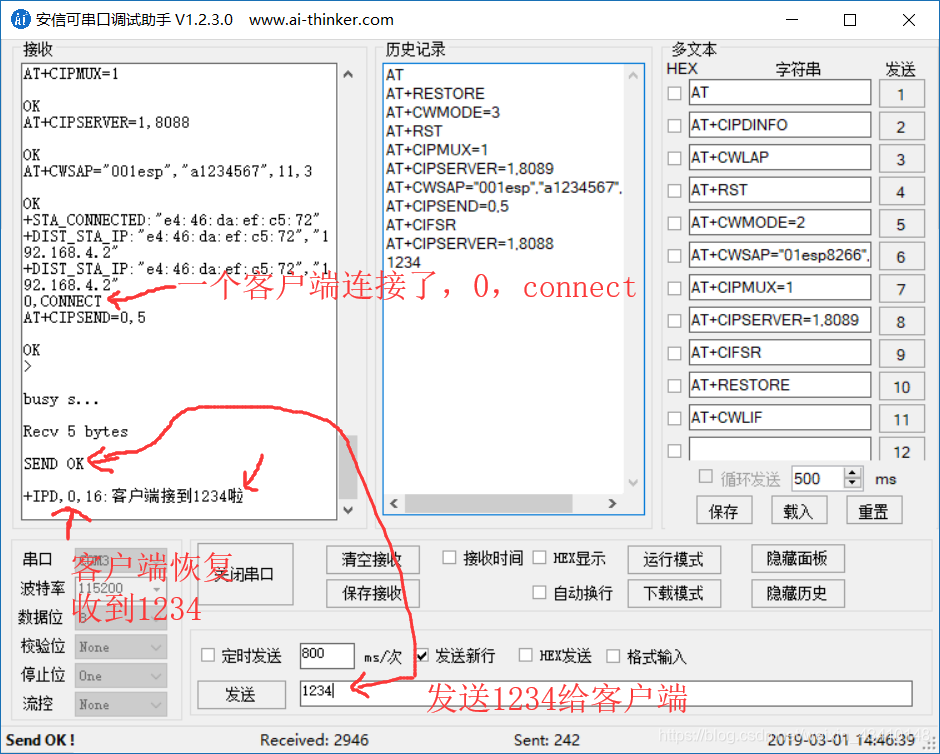

第一个参数是要发送的编号，这边为什么是0是当有第一个客户端连接了这个热点，那么模块会给这个客户端一个编号为0，当模块要回这个客户端的信息时，给的这个编号为0的客户端回信息，就不会发给其他客户端了，这里就不再废话了。第二个参数就是要发送的字节数。这里同样是发送"12345"但是因为设置5字节，所以也被截止了。
如上图
9.客户端连接热点的地址发送指令：AT+CIFSR 可查得到如下图：
在这里插入图片描述
下一篇为App客户端控制esp8266模块：敬请期待：想要学习自己动手自己写一个简单得app控制esp8266,实现控制灯和采集温度，学习简单，容易上手。加群QQ扫码，或者搜索群号785391914（esp8266兴趣交流群）
