用户在淘宝购买的AD7606模块在与STM32F103RCT6微控制器配合使用时遇到数据异常。通过示波器检查和硬件排查，发现AD_CONVST信号的D4管脚可能有误，重新连接至CA管脚后，数据恢复正常。店家提供的支持不足，导致问题解决过程耗时。

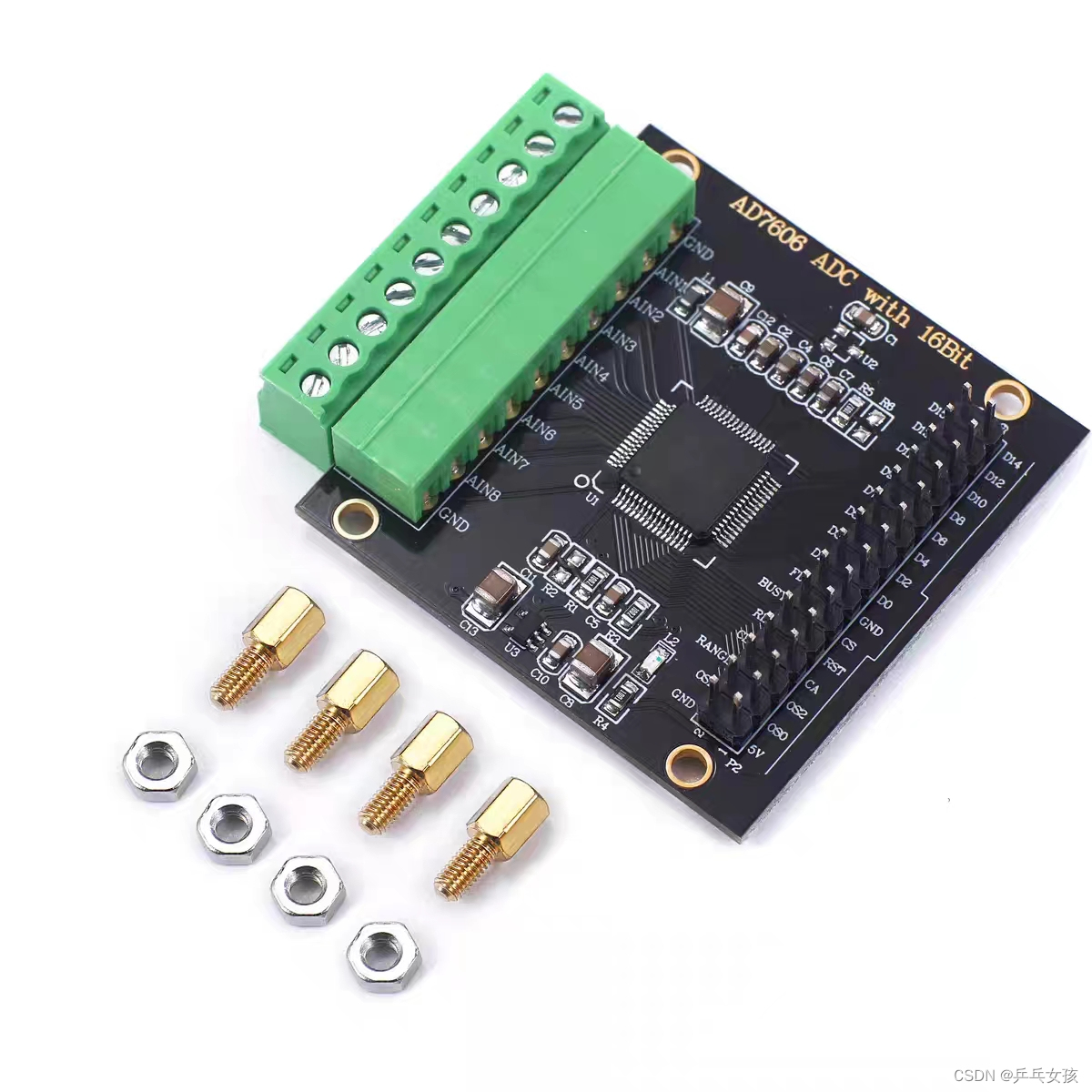

2022年在淘宝店购买的AD7606模块，如下图。

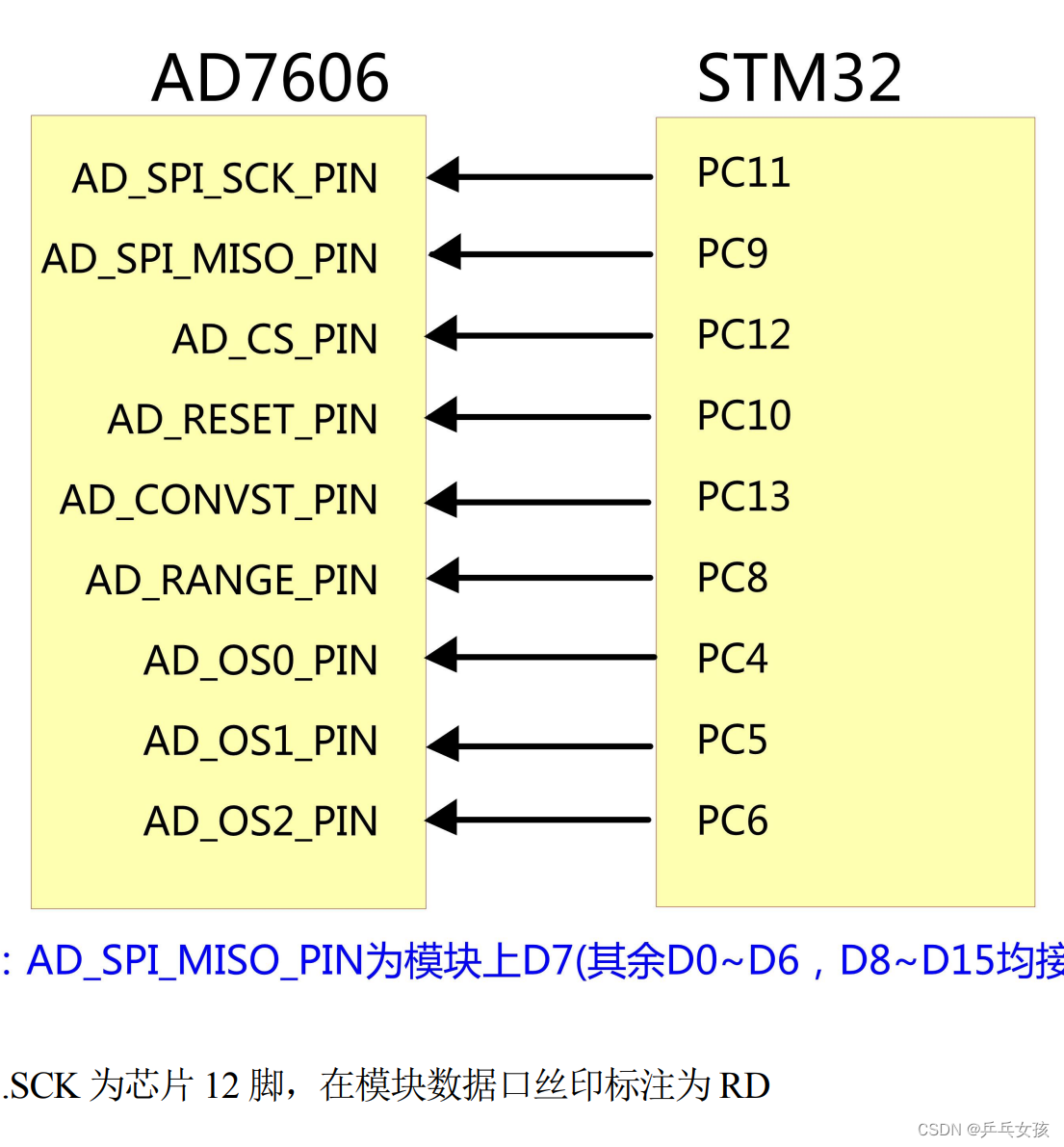

使用自己的板子（STM32F103RCT6)，和官方给的例程，按照店家给的用户手册连接硬件，如下图

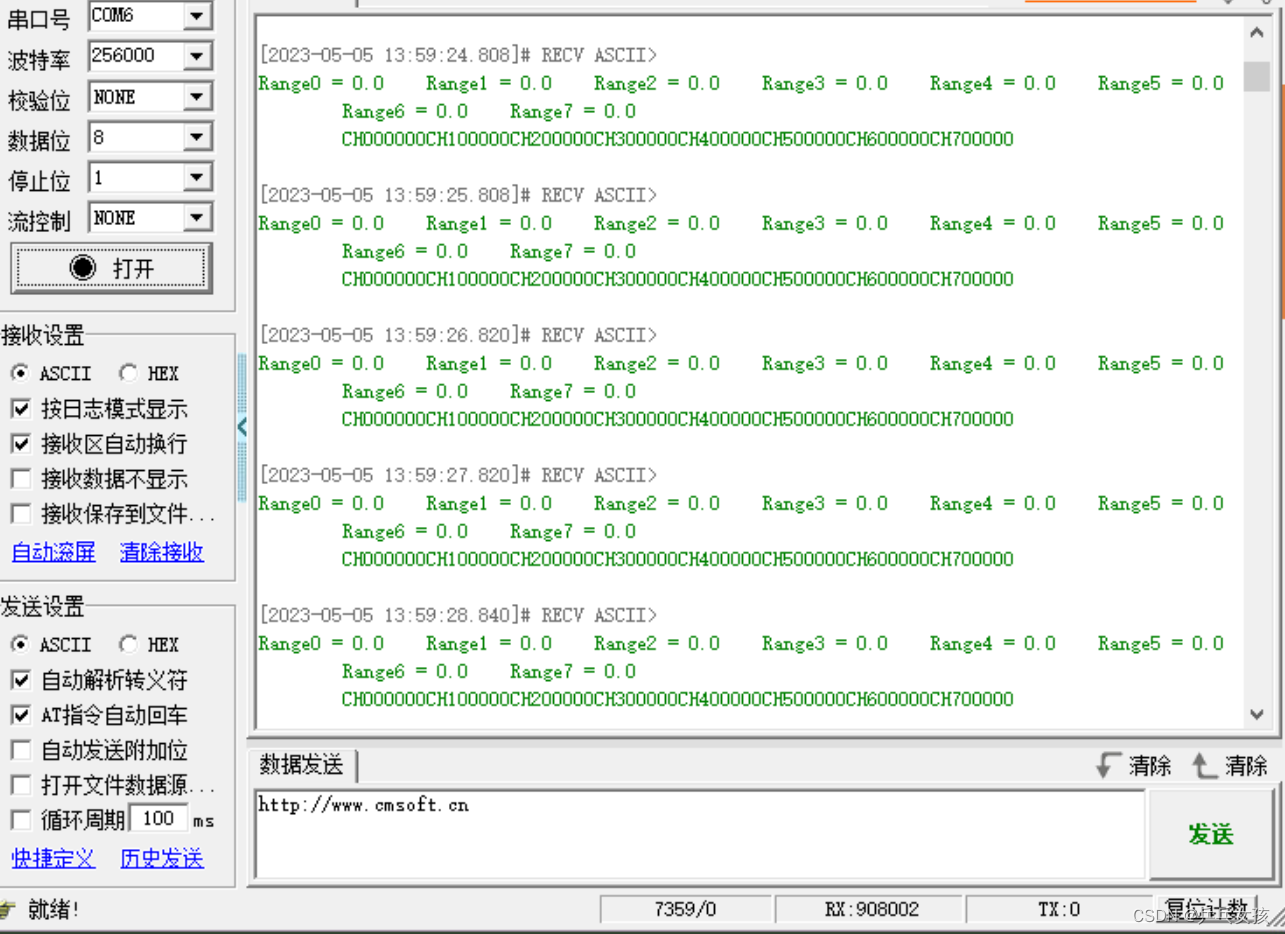

硬件连接运行之后用串口接收数据，数据全0，如下图
用示波器排查stm32各管脚输出的波形，与数据手册给出的时序图均一致，又检查AD7606模块的CA与CB管脚，发现没有波形。怀疑是AD_CONVST对应模块的D4管脚标注错误或者短接失效，于是将D4的线连接到CA，再检查串口输出，数据正常。
（吐槽一下店家，只给资料不解答问题，困扰了我好久）
