以太网接口硬件知识

以太网口是我们日常工程中常用的通信接口，以太网接口有很多种，本文将对常用以太网接口进行科普介绍。

1、GMII接口

1.1 GMII接口概述

GMII接口属于源同步时钟类型（时钟与数据都是由同一芯片驱动），时钟速率125MHz，接口连接关系如图1所示，22根线，其中TX_EN, TX_ER, TXD<7:0>这些信号同步于TX_CLK；RX_DV, RX_ER,

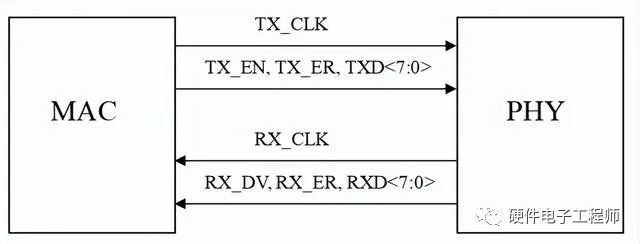

图1 GMII接口原理框图

RXD<7:0>这些信号同步于RX_CLK。其它的两个信号CRS, COL只用于半双工模式，一般设计中不会用到，而且这两个信号与时钟是异步的，对这两个信号不做要求。各信号说明见表1。

表1 UTOPIA LEVEL 2接口信号说明

信号名称	信号说明
TX_CLK	发送方向时钟信号
TX_EN	发送方向使能信号
TX_ER	发送方向错误指示信号
TXD<7:0>	发送方向数据信号
RX_CLK	接收方向时钟信号
RX_DV	接收方向使能信号
RX_ER	接收方向错误指示信号
RXD<7:0>	接收方向数据信号
COL	碰撞指示信号
CRS	载荷检测信号

1.2 设计原则

1、要求同方向的时钟数据严格等长，即TX_EN, TX_ER, TXD<7:0>这些控制/数据信号与TX_CLK等长；RX_DV, RX_ER, RXD<7:0>这些控制/数据信号与RX_CLK等长。一般设计中，要求控制/数据信号与时钟信号的长度差不大于1cm（约0.1ns）。

2、要求信号的发送端（包括时钟/数据/控制信号）串接33欧姆电阻以减小反射，提高信号完整性。

3、信号走线中要注意保持阻抗的连续性，尽量减少过孔数量（一般过孔数量在3个以内）

4、因信号线较多，在布局允许情况下，PHY与MAC尽量靠近，减小高速信号受的串扰。

2、RGMII接口概述

2.1 RGMII接口概述

RGMII属于源同步时钟类型，最初是由HP制定的一个GMII精简版专利标准，得到各大主流厂家的认可，成为一个普遍应用的关于xMII系列接口的标准。RGMII经历了1.0\1.1\1.2\1.2a\1.3\2.0几个版本。从2.0版本开始支持HSTL，之前的版本支持2.5V CMOS。

TXC/RXC时钟频率支持125MHz，25MHz,2.5MHz，可以适配1000M,100M,10M速率。在时钟的上升沿和下降沿均进行数据采样，相比GMII接口，数据信号线收发方向各减半变为4根，信号线总共有12根。如图2和表2说明。

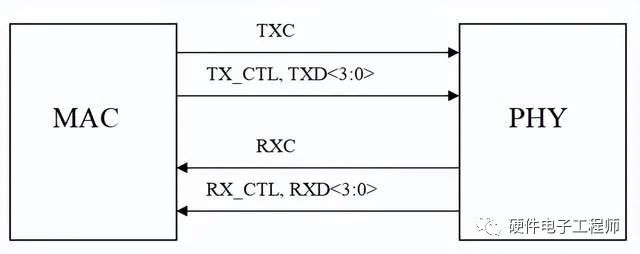

图2 RGMII接口原理框图

表2 RGMII接口信号说明

信号	方向	说明
TXC	MAC-->PHY	发送时钟信号
TX[3:0]	MAC-->PHY	发送数据信号
TX_CTL	MAC-->PHY	发送控制信号
RXC	MAC<--PHY	接收时钟信号
RX[3:0]	MAC<--PHY	接收数据信号
RX_CTL	MAC<--PHY	接收控制信号

2.2 设计原则

1、要求同方向的时钟数据严格等长，即TX_CTL，TXD<3:0>这些控制/数据信号与TXC等长；RX_CTL，RXD<3:0>这些控制/数据信号与RXC等长。一般设计中，要求控制/数据信号与时钟信号的长度差不大于0.5cm（约0.05ns）。

2、要求信号的发送端（包括时钟/数据/控制信号）串接33欧姆电阻以减小反射，提高信号完整性。

3、信号走线中要注意保持阻抗的连续性，尽量减少过孔数量（一般过孔数量在3个以内）。

4、因信号线较多，在布局允许情况下，PHY与MAC尽量靠近，减小高速信号受的串扰，线长最好小于4000mil。

3、SS_SMII接口

3.1 SS_SMII 接口概述

SS_SMII（又叫S3MII）接口属于源同步时钟类型，接口原理框图如图3所示，时钟速率125M Hz；信号与时钟间的关系等同于GMII。

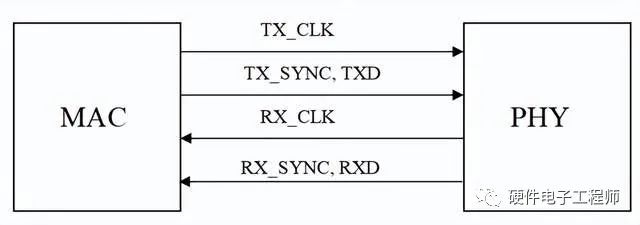

图3 S3MII接口原理框图

3.2 SS_SMII接口设计原则

1、要求TX_SYNC, TXD信号与TX_CLK等长；RX_SYNC, RXD信号与RX_CLK等长。一般设计中，要求控制/数据信号与时钟信号的长度差不大于1cm（约0.1ns）。

2、要求信号的发送端（包括时钟/数据/控制信号）串接33欧姆电阻以减小反射，提高信号完整性。

3、信号走线中要注意保持阻抗的连续性，尽量减少过孔数量（一般过孔数量在3个以内）。

4、在时间允许的情况下，尽量对接口进行仿真。

4、SMII接口

4.1 SMII接口概述

SMII接口公共时钟模型（两端芯片的时钟来自共同的时钟BUFFER），时钟速率125M Hz，接口原理框图如图4所示；并不要求数据线与时钟等长。

4.2 SMII接口设计原则

1. 设计时可以先考虑使REFCLK1, REFCLK2等长。

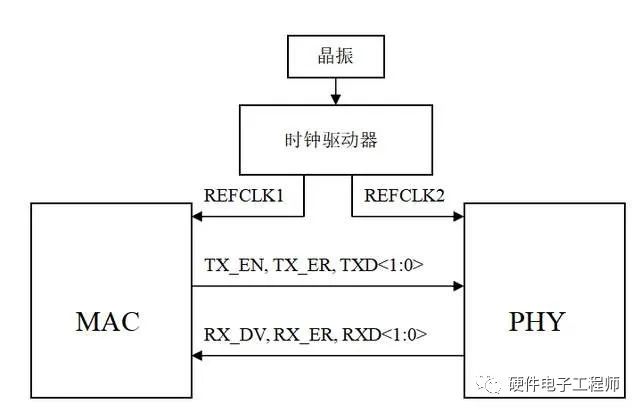

图4 SMII接口原理框图

2、要求SYNC，TXD，RXD这几个信号走线尽量短；（从芯片资料理论上看出这些线

的最大长度为1.5ns，21cm；但由于芯片差异性较大，因此实际布线中尽量走短）。

1. 要求信号的发送端（包括时钟/数据/控制信号）串接33欧姆电阻以减小反射，提高信号完整性；

2. 信号走线中要注意保持阻抗的连续性，尽量减少过孔数量（一般过孔数量在3个以内）。

5、RMII接口

5.1 RMII接口概述

RMII接口属于公共时钟传输模型，时钟速率50M Hz；并不要求数据线与时钟等长。图5所示为RMII接口的原理框图。

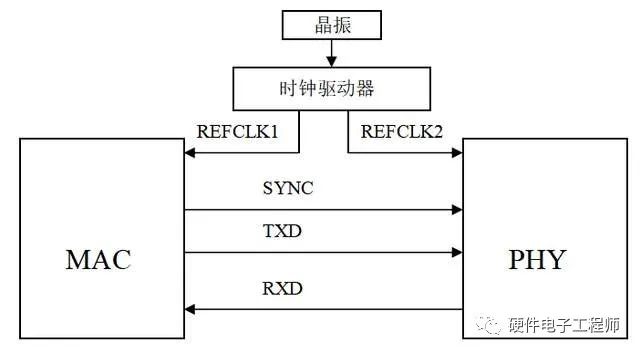

图5 RMII接口原理框图

5.2 RMII接口设计原则

1. 设计时可以先考虑使REFCLK1, REFCLK2等长。

2. 要求其它的数据/控制信号走线尽量短；（RMII规范规定信号的驱动能力在包含负载输入电容情况下不小于12inch，也就是30cm；但由于芯片差异，实际布线情况下尽量短）。

3. 要求信号的发送端（包括时钟/数据/控制信号）串接33欧姆电阻以减小反射，提高信号完整性。

6、MII接口

MII接口属于公共时钟传输模型，时钟频率25M（100M以太网）或2.5M（10M以太网）。两个时钟都是由Phy发送给MAC的。接口框图如图6所示。另外，该接口的其它两个信号CRS、COL是异步信号，无特殊要求，故不在此图中画出。

对于MII信号，由于信号速率较低，因此在布线上无特殊要求，只要求Phy与MAC离的不要太远就可以了。

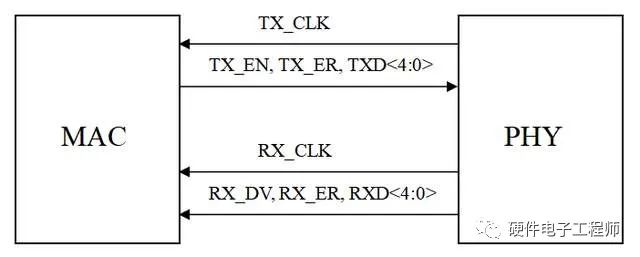

图6 MII接口原理框图
