文章详细介绍了航芯针对F0和F4专题的MCU产品，涵盖了Keil和IAR的调试工具，开发板调试方法，SDK接口驱动库，固件下载，GPIO、TIMER、ADC、RTC、UART、OPAMP、CAN、USB和SPI接口的使用指南等内容，旨在帮助用户解决常见问题和高效开发。

日常工作中，我们的销售或技术工程师经常会收到来自用户的问题，其中一些问题是比较常见的，所以为满足日常用户对航芯产品使用及服务的了解，航芯特此推出“通用MCU技术常见问题”专题，分为F0专题及F4专题，欢迎大家持续关注！

F4专题 - 工具篇

1.1 Keil-Debug 工具

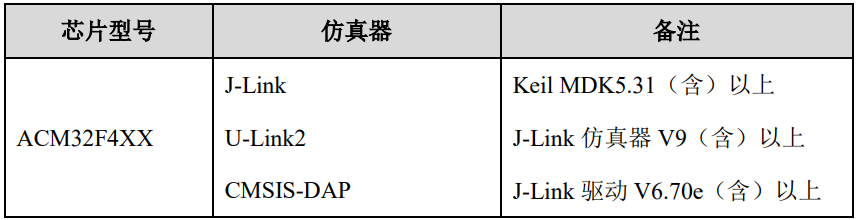

ACM32F4XX 系列支持的在线仿真器包括：J-Link-V9（含）以上、U-Link2、CMSIS-DAP等，使用 J-Link 在线调试时，Keil 推荐在 MDK5.31（含）以上，J-Link 驱动建议在 V6.70e（含）以上。

1.2 Keil-Pack 支持包

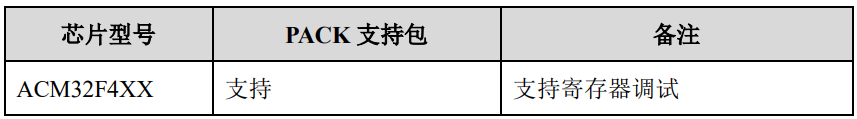

ACM32F4XX 系列提供 PACK 支持包，详细信息如下表：

1.3 Keil 工程编译失败或 F12 无法跳转

请确认工程文件目录没有中文名称。

2.1 IAR-Debug 工具

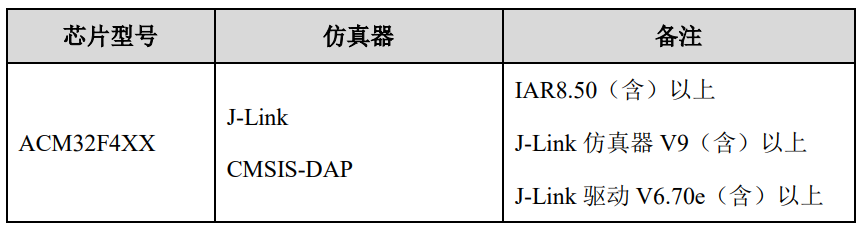

ACM32F4XX 系列支持的在线仿真器包括：J-Link-V9（含）以上、CMSIS-DAP 等，使用 J-Link 在线调试时，IAR 推荐在 IAR8.50（含）以上，J-Link 驱动建议在 V6.70e（含）以上。

1.2 IAR-Pack 支持包

ACM32F4XX 系列提供 PACK 支持包，详细信息如下表：

ACM32F4XX 系列开发板自带 CMSIS-DAP 在线仿真器，用户使用时可直接使用 USB 连接线将开发板 LinkUSB 端口与 PC 端的 USB 接口直接连接，WIN7 需要安装 SDK 中的USB 驱动（AisinoChipCDC.inf），WIN7 以上系统免驱。

ACM32F4XX 系列开发板自带串口调试芯片，与 CMSIS-DAP 为同一个 USB 接口，连接 PC 端后需要安装 USB 转串口驱动（AisinoChipCDC.inf），此时设备管理器显示设备名称：AisinoChip Virtual Com Port，该虚拟串口主要有两个功能：

1.作为串口下载 MCU 固件使用。

2.作为用户 APP 应用程序串口调试输出。

注意：ACM32F4XX 芯片使用 PA9/PA10 作为串口的输入/输出管脚，因此在使用 MCU的 PA9/PA10 与第三方串口助手连接调试时，需要将其与串口调试芯片断开。

1.1 是否与 SXX32FXXX 硬件兼容？&n
