一. HC-SR04超声波传感器

HC-SR04超声波传感器是最常用的一款传感器，其可以测定2cm~4m的距离，具体参数用户使用手册上都有介绍，这里便不做赘述了，主要说一下如何用STM32控制该传感器：

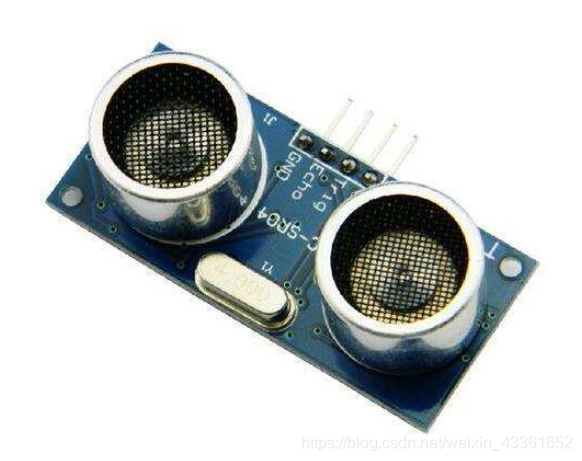

在这里插入图片描述

如上图所示，HCSR04超声波模块有4个接口，分别为：VCC,Trig,Echo,GND

  • VCC：工作电压为DC 5V；
  • Trig：触发信号，一般为持续时间大于10us的TTL高电平；
  • Echo：接收信号，返回一段持续时间等同于声波从发射到接受经历时间的TTL高电平；
  • GND：接地端口.

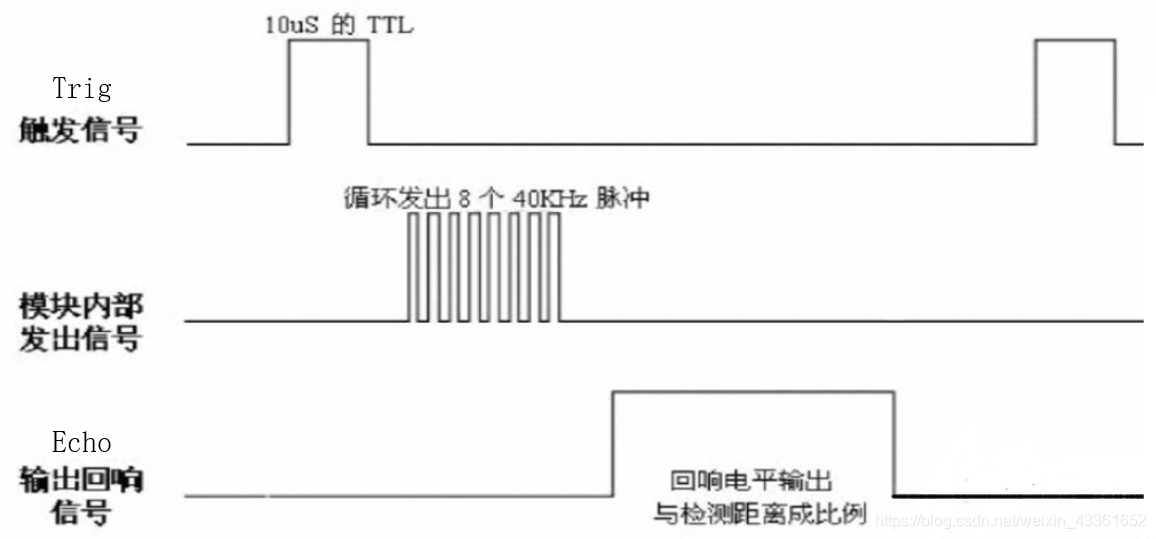

其工作原理如下图所示：

在这里插入图片描述

  1. STM32给超声波模块Trig端口发送一段大于10us的TTL高电平；
  2. 超声波传感器内
