一、STC15单片机定时器/计数器
1、STC15系列单片机内部设置了5个16位定时器/计数器（T0、T1、T2、T3、T4），每个定时器/计数器的核心部件是一个加法计数器，对脉冲进行计数，只是计数脉冲的来源不同：如果计数脉冲来自系统时钟（每12个时钟或1个时钟得到1个计数脉冲，计数值加1），则为定时方式；如果计数脉冲来自单片机外部引脚（T0为P3_4、T1为P3_5、T2为P3_1、T3为P0_7、T4为P0_5，每1个计数脉冲，计数值加1），则为计数方式。

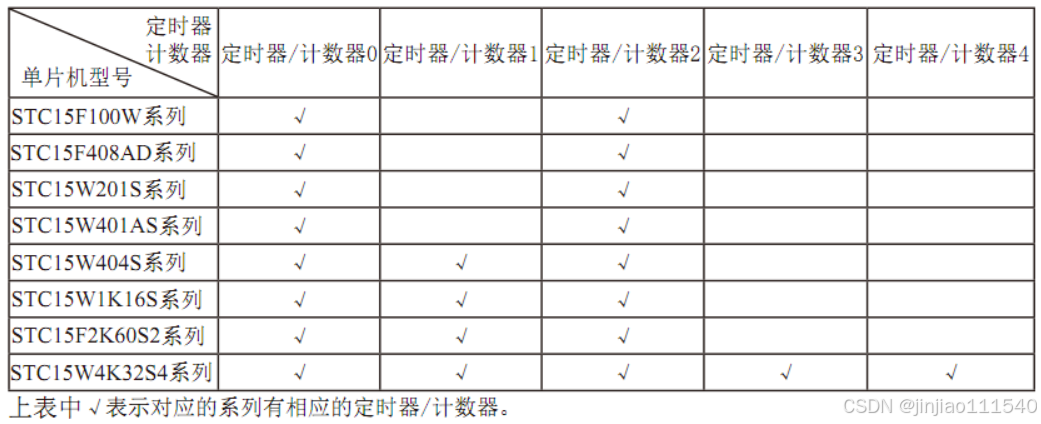

2、STC15系列单片机定时器/计数器类型如下表：

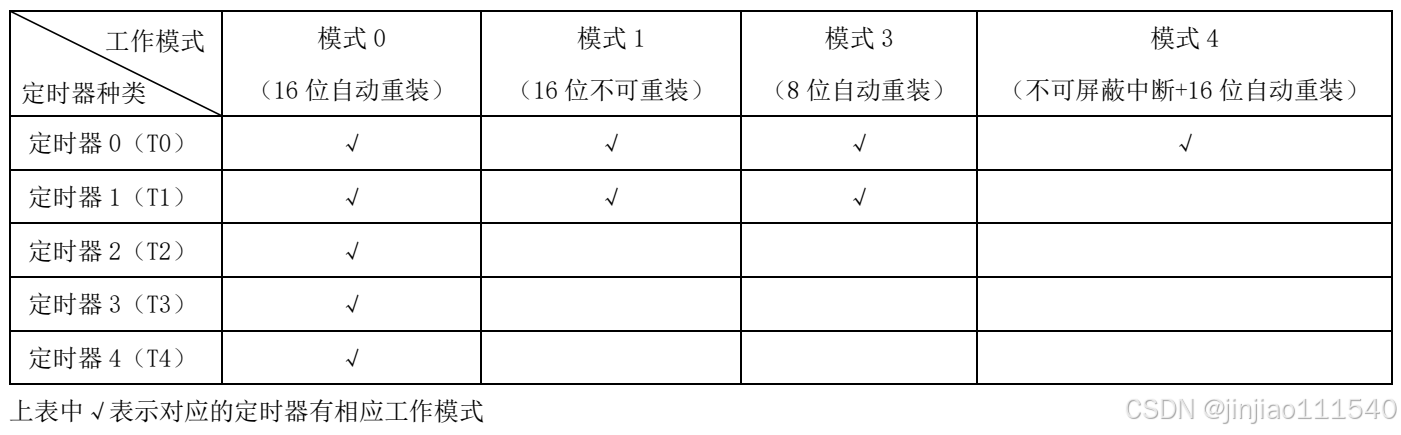

3、STC15系列单片机定时器/计数器有4种工作模式，不同定时器/计数器支持的工作模式如下表：
二、STC15单片机定时器/计数器寄存器

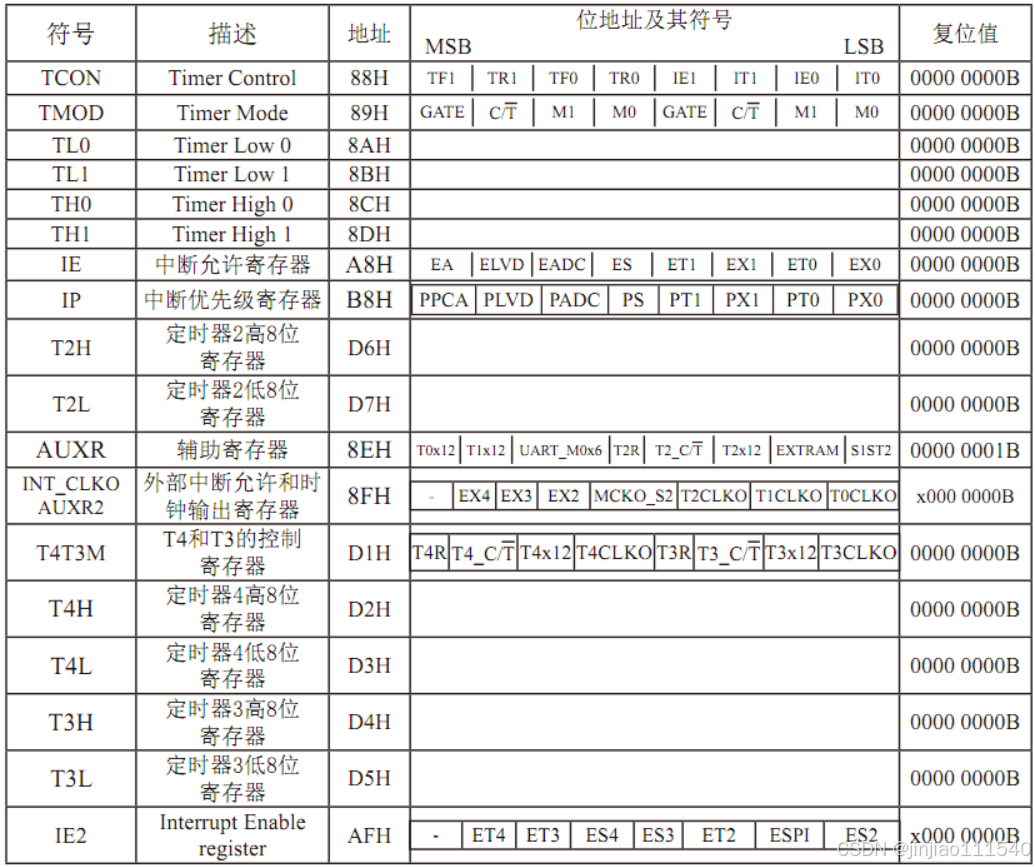

1、STC15系列单片机相关寄存器如下表：
2、STC15系列单片机定时器/计数器0寄存器设置：
（1）TMOD寄存器（不可位寻址）：定时器/计数器工作模式寄存器
GATE0：控制定时器/计数器0，GATE0=1时INT0(P3_2)引脚为高且TR0=1才可打开定时器/计数器0，GATE0=0时只需TR0=1即可打开定时器/计数器0
C/T_0：控制定时器/计数器0用作定时器或计数器，C/T_0=0则用作定时器，对内部系统时钟进行计数，C/T_0=1用作计数器，对引脚T0(P3_4)的外部脉冲进行计数

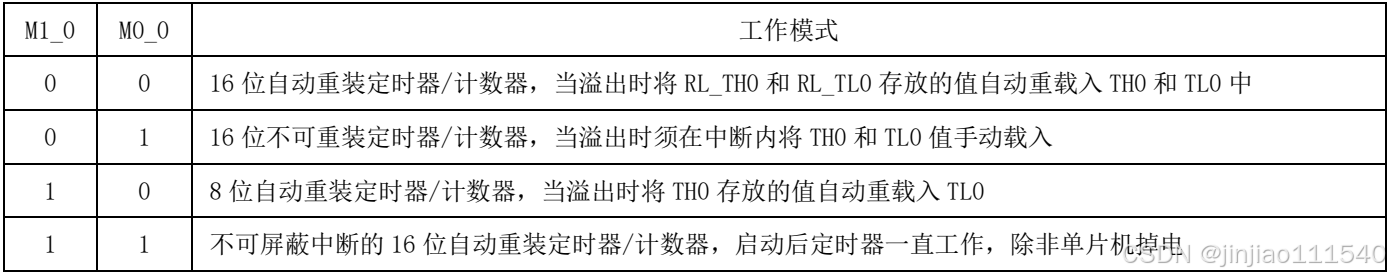

M1_0、M0_0：定时器/计数器0模式选择如下表：
（2）TCON寄存器（可位寻址）：定时器/计数器控制寄存器
TF0：定时器/计数器0的计数溢出中断标志，定时器/计数器0被允许计数后，从初始值开始加1，当产生溢出时，由硬件置1，向CPU请求中断，直到CPU响应该中断时，由硬件清0（也可由查询软件清0）
TR0：定时器/计数器0运行控制位，由软件置位或清零，当GATE0=0时，TR0=1就允许定时器/计数器0开始计数，TR0=0禁止定时器/计数器0计数；当GATE0=1时，TR0=1且INT0(P3_2)为高电平允许定时器/计数器0开始计数，TR0=1或INT0(P3_2)为低电平禁止定时器/计数器0计数
（3）AURX寄存器（不可位寻址）：辅助寄存器
T0x12：定时器0速度控制器，T0x12=1时，定时器0的速度是传统8051的12倍，不分频，T0x12=0时，定时器0时传统8051速度，不分频
注：T0x12仅针对系统内部时钟脉冲进行分频，不适用于外部引脚T0(P3_4)输入的计数脉冲

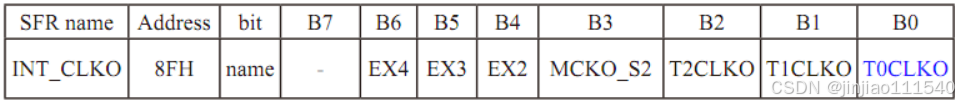

（4）INT_CLKO(AUXR2)寄存器（不可位寻址）：定时器/计数器时钟输出寄存器
T0CLKO：定时器/计数器0的时钟输出控制位，T0CLKO=1时，在T0CLKO(P3_5)引脚配置输出定时器/计数器0的时钟，输出时钟频率=定时器/计数器0溢出率/2；T0CLKO=0时，不允许T0CLKO(P3_5)引脚配置输出定时器/计数器0的时钟

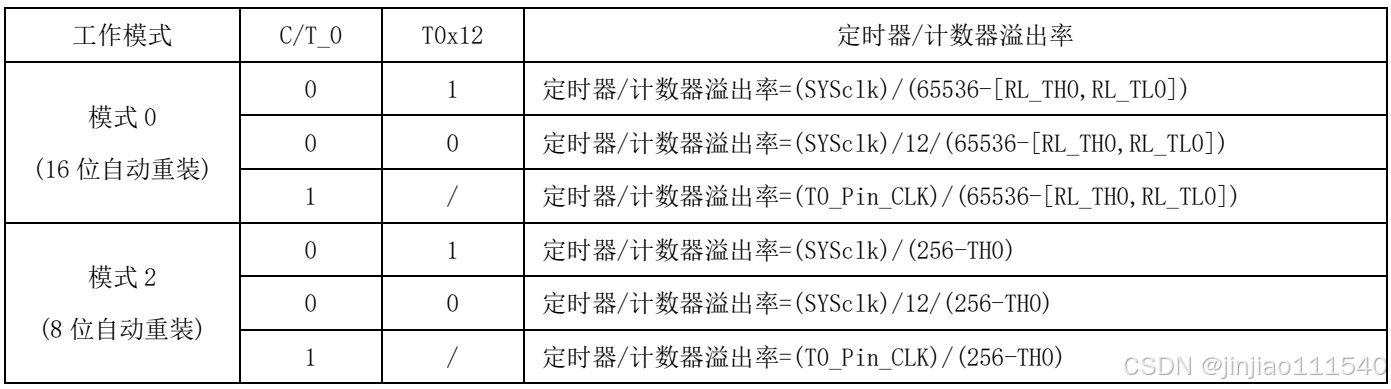

定时器/计数器0溢出率计算如下表：
（5）IE寄存器（可位寻址）：中断允许寄存器
EA：总中断允许控制位，EA=1时，单片机开放总中断；EA=0时，单片机关闭总中断
ET0：定时器/计数器0溢出中断允许位，ET0=1时，允许定时器/计数器0溢出中断，ET0=0时，关闭定时器/计数器0溢出中断
（6）IP寄存器（可位寻址）：中断优先级控制寄存器
PT0：定时器/计数器0中断优先级控制位，PT0=0时，定时器/计数器0中断为最低优先级中断（优先级0）；PT0=1时，定时器/计数器0中断为最高优先级中断（优先级1）
3、STC15系列单片机定时器/计数器1寄存器设置：
（1）TMOD寄存器（不可位寻址）：定时器/计数器工作模式寄存器
GATE1：控制定时器/计数器1，GATE1=1时INT1(P3_3)引脚为高且TR1=1才可打开定时器/计数器1，GATE1=0时只需TR1=1即可打开定时器/计数器1
C/T_1：控制定时器/计数器1用作定时器或计数器，C/T_1=0则用作定时器，对内部系统时钟进行计数，C/T_1=1用作计数器，对引脚T1(P3_5)的外部脉冲进行计数

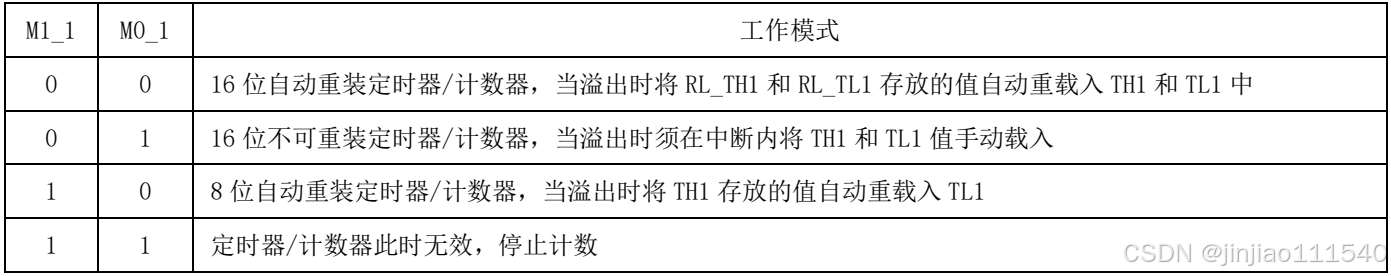

M1_1、M0_1：定时器/计数器0模式选择如下表：
（2）TCON寄存器（可位寻址）：定时器/计数器控制寄存器
TF1：定时器/计数器1的计数溢出中断标志，定时器/计数器1被允许计数后，从初始值开始加1，当产生溢出时，由硬件置1，向CPU请求中断，直到CPU响应该中断时，由硬件清0（也可由查询软件清0）
TR1：定时器/计数器1运行控制位，由软件置位或清零，当GATE1=0时，TR1=1就允许定时器/计数器1开始计数，TR1=0禁止定时器/计数器1计数；当GATE1=1时，TR1=1且INT1(P3_3)为高电平允许定时器/计数器1开始计数，TR1=1或INT1(P3_3)为低电平禁止定时器/计数器1计数
（3）AURX寄存器（不可位寻址）：辅助寄存器
T1x12：定时器1速度控制器，T1x12=1时，定时器1的速度是传统8051的12倍，不分频，T1x12=0时，定时器1时传统8051速度，不分频
注：T1x12仅针对系统内部时钟脉冲进行分频，不适用于外部引脚T1(P3_5)输入的计数脉冲

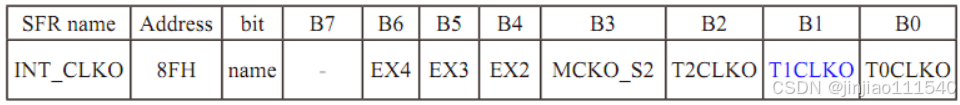

（4）INT_CLKO(AUXR2)寄存器（不可位寻址）：定时器/计数器时钟输出寄存器
T1CLKO：定时器/计数器1的时钟输出控制位，T1CLKO=1时，在T1CLKO(P3_4)引脚配置输出定时器/计数器1的时钟，输出时钟频率=定时器/计数器1溢出率/2；T1CLKO=0时，不允许T1CLKO(P3_4)引脚配置输出定时器/计数器1的时钟

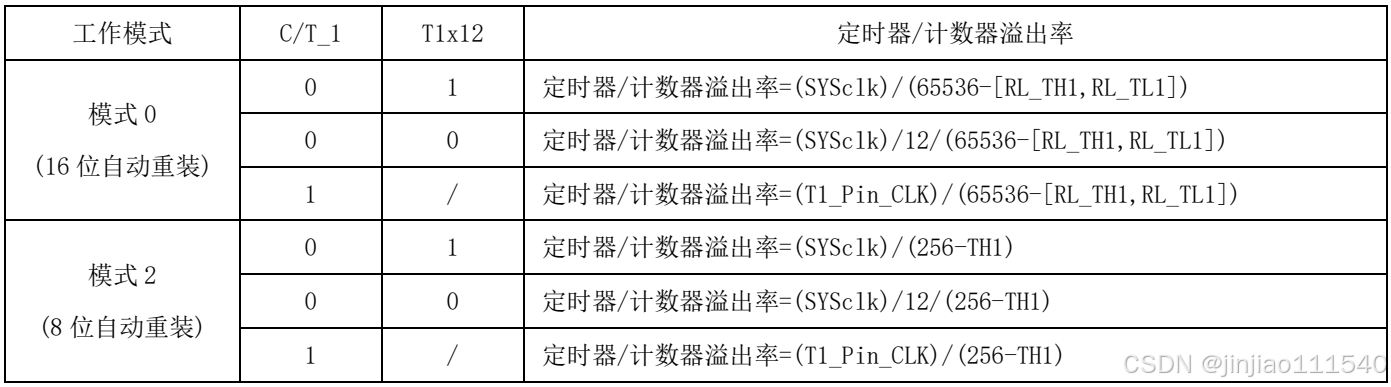

定时器/计数器1溢出率计算如下表：
（5）IE寄存器（可位寻址）：中断允许寄存器
EA：总中断允许控制位，EA=1时，单片机开放总中断；EA=0时，单片机关闭总中断
ET1：定时器/计数器1溢出中断允许位，ET1=1时，允许定时器/计数器1溢出中断，ET1=0时，关闭定时器/计数器1溢出中断
（6）IP寄存器（可位寻址）：中断优先级控制寄存器
PT1：定时器/计数器1中断优先级控制位，PT1=0时，定时器/计数器1中断为最低优先级中断（优先级0）；PT1=1时，定时器/计数器1中断为最高优先级中断（优先级1）
4、STC15系列单片机定时器/计数器2寄存器设置：
（1）AURX寄存器（不可位寻址）：辅助寄存器
T2R：定时器/计数器2允许控制位，T2R=1时，允许定时器/计数器2计数，T2R=0时，禁止定时器/计数器2计数。
T2_C/T：控制定时器/计数器2用作定时器或计数器，T2_C/T=0则用作定时器，对内部系统时钟进行计数，T2_C/T=1用作计数器，对引脚T2(P3_1)的外部脉冲进行计数
T2x12：定时器2速度控制器，T2x12=1时，定时器2的速度是传统8051的12倍，不分频，T2x12=0时，定时器2时传统8051速度，不分频
注：T2x12仅针对系统内部时钟脉冲进行分频，不适用于外部引脚T2(P3_1)输入的计数脉冲

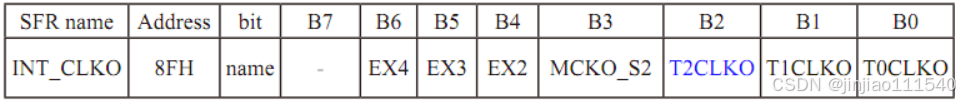

（2）INT_CLKO(AUXR2)寄存器（不可位寻址）：定时器/计数器时钟输出寄存器
T2CLKO：定时器/计数器2的时钟输出控制位，T2CLKO=1时，在T2CLKO(P3_0)引脚配置输出定时器/计数器2的时钟，输出时钟频率=定时器/计数器2溢出率/2；T2CLKO=0时，不允许T2CLKO(P3_0)引脚配置输出定时器/计数器2的时钟

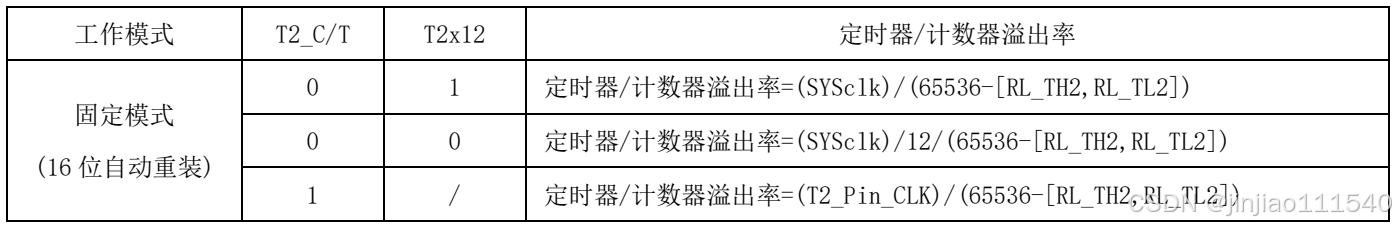

定时器/计数器2溢出率计算如下表：
（3）IE寄存器（可位寻址）、IE2寄存器（不可位寻址）：中断允许寄存器
EA：总中断允许控制位，EA=1时，单片机开放总中断；EA=0时，单片机关闭总中断
ET2：定时器/计数器2溢出中断允许位，ET2=1时，允许定时器/计数器2溢出中断，ET2=0时，关闭定时器/计数器2溢出中断
注：定时器/计数器2的中断优先级只有一级
5、STC15系列单片机定时器/计数器3寄存器设置：
（1）T4T3M寄存器（不可位寻址）：定时器/计数器控制寄存器
T3R：定时器/计数器3允许控制位，T3R=1时，允许定时器/计数器3计数，T3R=0时，禁止定时器/计数器3计数。
T3_C/T：控制定时器/计数器3用作定时器或计数器，T3_C/T=0则用作定时器，对内部系统时钟进行计数，T3_C/T=1用作计数器，对引脚T3(P0_5)的外部脉冲进行计数
T3x12：定时器3速度控制器，T3x12=1时，定时器3的速度是传统8051的12倍，不分频，T3x12=0时，定时器3时传统8051速度，不分频
T3CLKO：定时器/计数器3的时钟输出控制位，T3CLKO=1时，在T3CLKO(P0_4)引脚配置输出定时器/计数器3的时钟，输出时钟频率=定时器/计数器3溢出率/2；T3CLKO=0时，不允许T3CLKO(P0_4)引脚配置输出定时器/计数器3的时钟

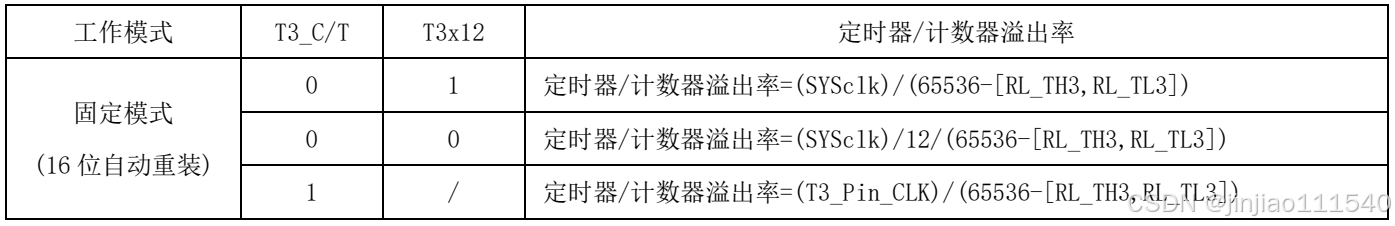

定时器/计数器3溢出率计算如下表：
注：T3x12仅针对系统内部时钟脉冲进行分频，不适用于外部引脚T3(P0_5)输入的计数脉冲
（2）IE寄存器（可位寻址）、IE2寄存器（不可位寻址）：中断允许寄存器
EA：总中断允许控制位，EA=1时，单片机开放总中断；EA=0时，单片机关闭总中断
ET3：定时器/计数器3溢出中断允许位，ET3=1时，允许定时器/计数器3溢出中断，ET3=0时，关闭定时器/计数器3溢出中断
注：定时器/计数器3的中断优先级只有一级
6、STC15系列单片机定时器/计数器4寄存器设置：
（1）T4T3M寄存器（不可位寻址）：定时器/计数器控制寄存器
T4R：定时器/计数器4允许控制位，T4R=1时，允许定时器/计数器4计数，T4R=0时，禁止定时器/计数器4计数。
T4_C/T：控制定时器/计数器4用作定时器或计数器，T4_C/T=0则用作定时器，对内部系统时钟进行计数，T4_C/T=1用作计数器，对引脚T4(P0_7)的外部脉冲进行计数
T4x12：定时器4速度控制器，T4x12=1时，定时器4的速度是传统8051的12倍，不分频，T4x12=0时，定时器4是传统8051速度，不分频
T4CLKO：定时器/计数器4的时钟输出控制位，T4CLKO=1时，在T4CLKO(P0_6)引脚配置输出定时器/计数器4的时钟，输出时钟频率=定时器/计数器4溢出率/2；T4CLKO=0时，不允许T4CLKO(P0_6)引脚配置输出定时器/计数器4的时钟

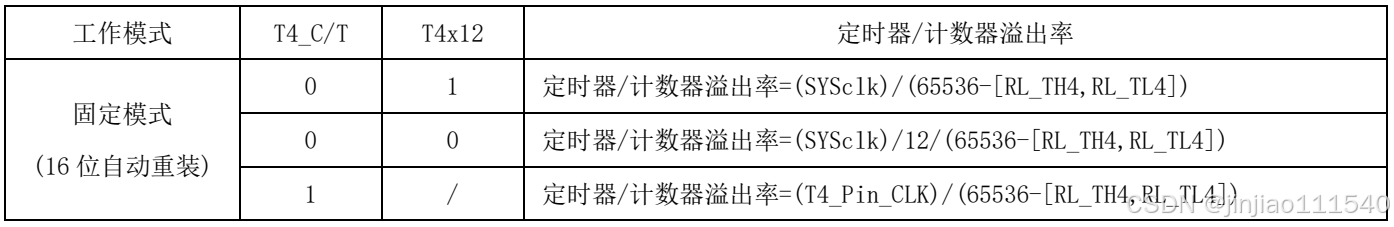

定时器/计数器4溢出率计算如下表：
注：T4x12仅针对系统内部时钟脉冲进行分频，不适用于外部引脚T4(P0_7)输入的计数脉冲
（2）IE寄存器（可位寻址）、IE2寄存器（不可位寻址）：中断允许寄存器
EA：总中断允许控制位，EA=1时，单片机开放总中断；EA=0时，单片机关闭总中断
ET4：定时器/计数器4溢出中断允许位，ET4=1时，允许定时器/计数器4溢出中断，ET4=0时，关闭定时器/计数器4溢出中断
注：定时器/计数器4的中断优先级只有一级
三、STC15单片机定时器/计数器工作模式
1、STC15系列单片机定时器/计数器0工作模式
（1）工作模式0：

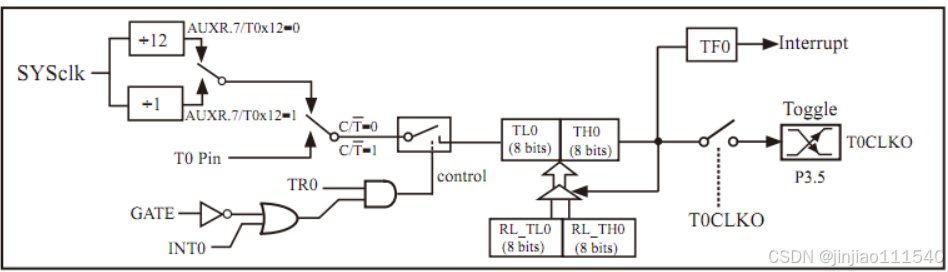

此模式下定时器/计数器0工作在16位自动重装载模式，如下图所示：
（2）工作模式1：

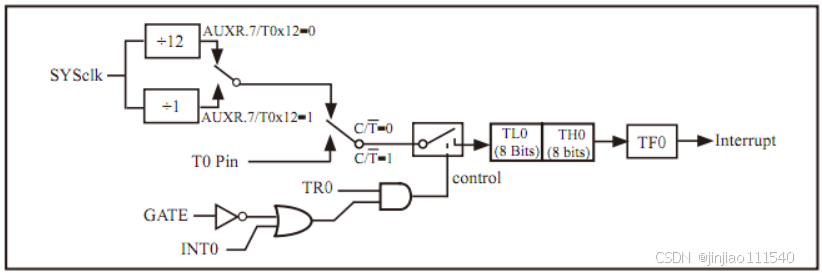

此模式下定时器/计数器0工作在16位不可自动重装载模式，如下图所示：
注：此模式不能对外输出定时器脉冲，TH0与TL0溢出后，须在中断内手动对其重新赋初值
（3）工作模式2：

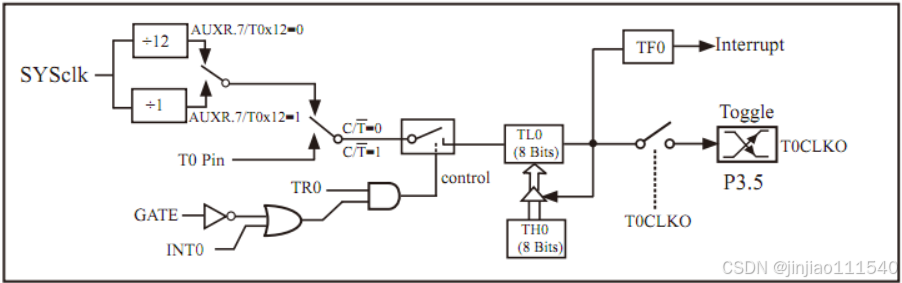

此模式下定时器/计数器0工作在8位自动重装载模式，如下图所示：
（4）工作模式3：
此模式下定时器/计数器0工作在不可屏蔽中断16位自动重装载模式，如下图所示：
注：此模式下定时器0中断通过ET0打开后，便不在受ET0和EA的控制，无法被屏蔽，且中断优先级是最高的。
2、STC15系列单片机定时器/计数器1工作模式
（1）工作模式0：

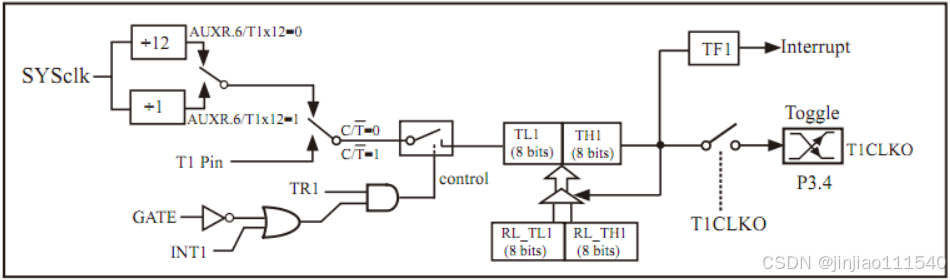

此模式下定时器/计数器1工作在16位自动重装载模式，如下图所示：
（2）工作模式1：

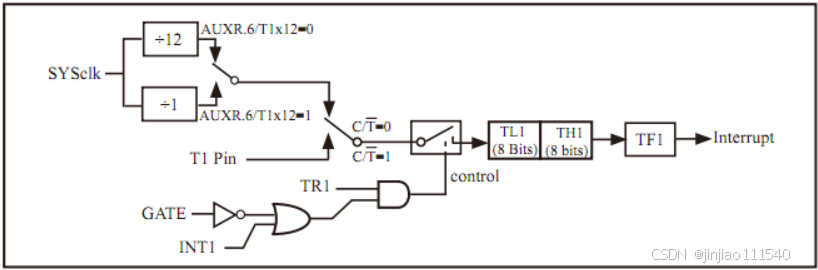

此模式下定时器/计数器1工作在16位不可自动重装载模式，如下图所示：
注：此模式不能对外输出定时器脉冲，TH1与TL1溢出后，须在中断内手动对其重新赋初值

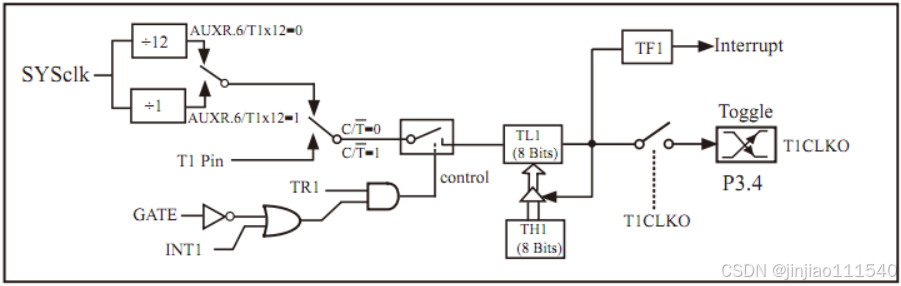

（3）工作模式2：
3、STC15系列单片机定时器/计数器2工作模式

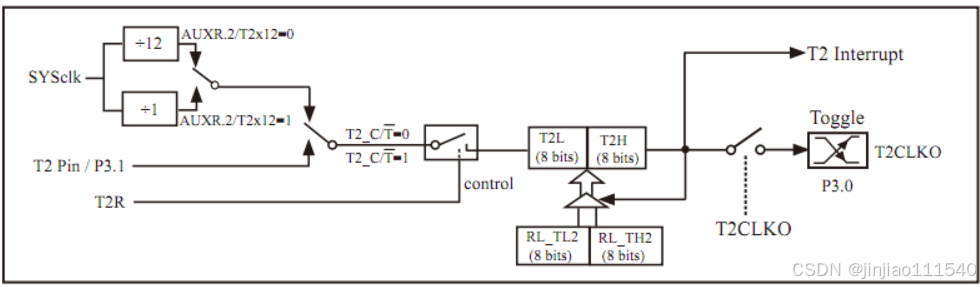

定时器2只能工作在16位自动重装载模式

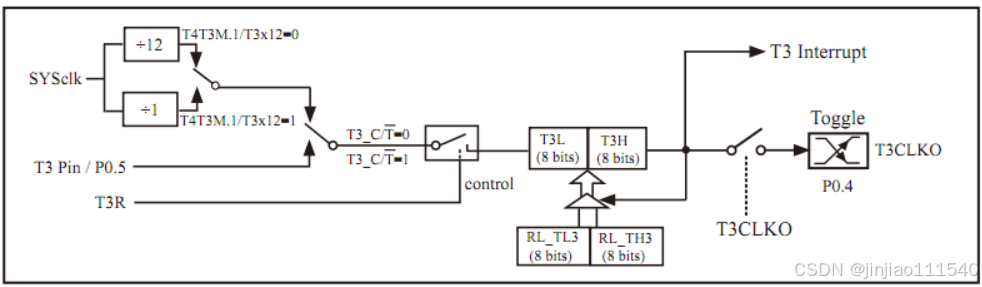

4、STC15系列单片机定时器/计数器3工作模式
定时器3只能工作在16位自动重装载模式
5、STC15系列单片机定时器/计数器4工作模式
定时器4只能工作在16位自动重装载模式
四、STC15单片机定时器/计数器设置程序
1、STM.h文件
/*
*******************************************************************************
* 文件名：STM.h
* 描 述：声明了51单片机定时器相关函数及变量定义
* 版本号：v1.0.0
* 备 注：适用于KingST-51板子
*******************************************************************************
*/
#ifndef _STM_H
#define _STM_H
/*******************************************************************************/
//#define ConfigTime0_16_Auto_ON //设置定时器0为16位自动重装载定时器函数使能
//#define ConfigTime0_16_ON //设置定时器0为16位定时器函数使能
//#define ConfigTime0_8_Auto_ON //设置定时器0为8位自动重装载定时器函数使能
//#define ConfigTime0_16_Fixed_ON //设置定时器0为16位不可屏蔽中断自动重装载定时器函数使能
//#define ConfigTime0_16_Auto_OUT_P3_5_ON //设置定时器0时钟脉冲输出函数使能
//#define ConfigCount0_16_Auto_P3_4_IN_ON //设置定时器0为16位自动重装载计数器函数使能
//#define ConfigCount0_16_Auto_P3_4_IN_P3_5_OUT_ON //设置定时器0输入的计数脉冲分频后输出函数使能
//#define ConfigTime0_Or_Count0_Interrupt_RegisterCallback_ON //设置定时器0/计数器0中断回调函数注册函数使能
//#define ConfigTime0_Or_Count0_Interrupt_DeregisterCallback_ON //设置定时器0/计数器0中断回调函数解除注册函数使能
//#define ConfigGetTime0_16_Auto_ON //设置获取定时器0为16位自动重装载定时器的定时时间函数使能
//#define Get_Time0_Clock_Ms_ON //设置获取当前定时器0的定时时间函数使能
//#define Get_Time0_Clock_Count_ON //设置获取16位定时器0的定时计数值函数使能
//#define ConfigEncoder0_16_Auto_P3_4_IN_ON //设置定时器0为16位编码器(单脉冲)函数使能
//#define Get_Encoder0_Pulse_Count_ON //设置获取定时器0为16位编码器脉冲计数值函数使能
//#define ConfigTime1_16_Auto_ON //设置定时器1为16位自动重装载定时器函数使能
//#define ConfigTime1_16_ON //设置定时器1为16位定时器函数使能
//#define ConfigTime1_8_Auto_ON //设置定时器1为8位自动重装载定时器函数使能
//#define ConfigTime1_16_Auto_OUT_P3_4_ON //设置定时器1时钟脉冲输出函数使能
//#define ConfigCount1_16_Auto_P3_5_IN_ON //设置定时器1为16位自动重装载计数器函数使能
//#define ConfigCount1_16_Auto_P3_5_IN_P3_4_OUT_ON //设置定时器1输入的计数脉冲分频后输出函数使能
//#define ConfigTime1_Or_Count1_Interrupt_RegisterCallback_ON //设置定时器1/计数器1中断回调函数注册函数使能
//#define ConfigTime1_Or_Count1_Interrupt_DeregisterCallback_ON //设置定时器1/计数器1中断回调函数解除注册函数使能
//#define ConfigGetTime1_16_Auto_ON //设置获取定时器1为16位自动重装载定时器的定时时间函数使能
//#define Get_Time1_Clock_Ms_ON //设置获取当前定时器1的定时时间函数使能
//#define Get_Time1_Clock_Count_ON //设置获取16位定时器1的定时计数值函数使能
//#define ConfigEncoder1_16_Auto_P3_5_IN_ON //设置定时器1为16位编码器(单脉冲)函数使能
//#define Get_Encoder1_Pulse_Count_ON //设置获取定时器1为16位编码器脉冲计数值函数使能
//#define ConfigTime2_16_Auto_ON //设置定时器2为16位自动重装载定时器函数使能
//#define ConfigTime2_16_Auto_OUT_P3_0_ON //设置定时器2时钟脉冲输出函数使能
//#define ConfigCount2_16_Auto_P3_1_IN_ON //设置定时器2为16位自动重装载计数器函数使能
//#define ConfigCount2_16_Auto_P3_1_IN_P3_0_OUT_ON //设置定时器2输入的计数脉冲分频后输出函数使能
//#define ConfigTime2_Or_Count2_Interrupt_RegisterCallback_ON //设置定时器2/计数器2中断回调函数注册函数使能
//#define ConfigTime2_Or_Count2_Interrupt_DeregisterCallback_ON //设置定时器2/计数器2中断回调函数解除注册函数使能
//#define ConfigGetTime2_16_Auto_ON //设置获取定时器2为16位自动重装载定时器的定时时间函数使能
//#define Get_Time2_Clock_Count_ON //设置获取16位定时器2的定时计数值函数使能
//#define ConfigEncoder2_16_Auto_P3_1_IN_ON //设置定时器2为16位编码器(单脉冲)函数使能
//#define Get_Encoder2_Pulse_Count_ON //设置获取定时器2为
