原始套接字（各种协议的分析）

1、原始套接字的概述

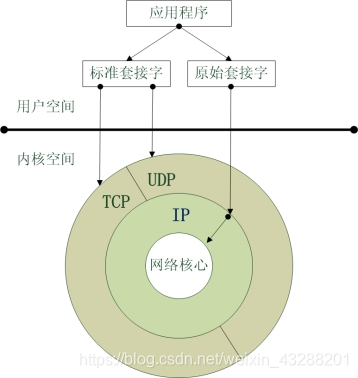

什么是原始套接字（SOCK_RAW）

1、一种不同于SOCK_STREAM、SOCK_DGRAM的套接字，它实现于系统核心
2、可以接收本机网卡上所有的数据帧（数据包）,对于监听网络流量和分析网络数据很有作用
3、开发人员可发送自己组装的数据包到网络上
4、广泛应用于高级网络编程
5、网络专家、黑客通常会用此来编写奇特的网络程序

流式套接字只能收发

TCP协议的数据

数据报套接字只能收发

UDP协议的数据

原始套接字可以收发

1、内核没有处理的数据包，因此要访问其他协议
2、发送的数据需要使用，原始套接字(SOCK_RAW)

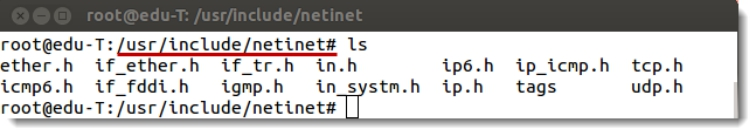

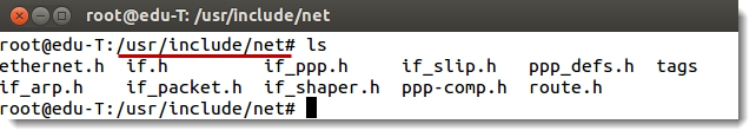

ubuntu12.04中描述网络协议结构的文件如下

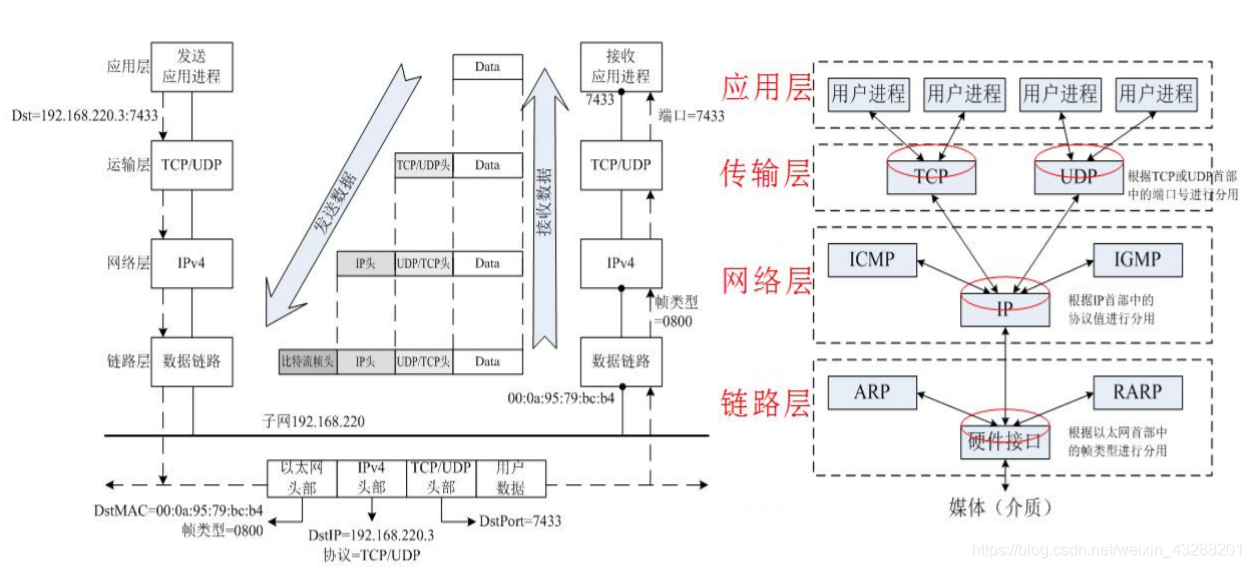

数据包在各个层之间的传输

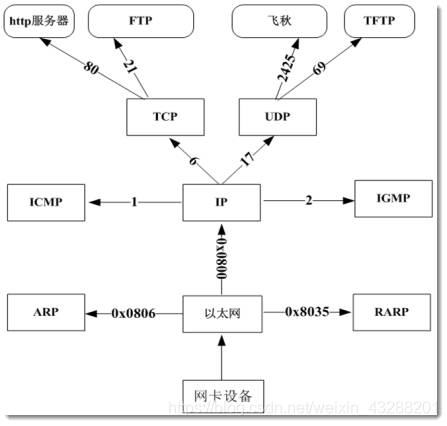

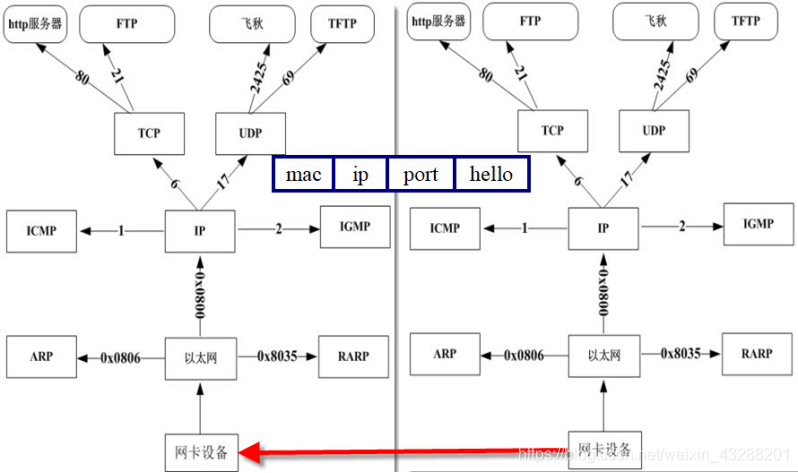

在TCP/IP协议栈中的每一层为了能够正确解析出上层的数据包，从而使用一些“协议类型”来标记，详细如下图

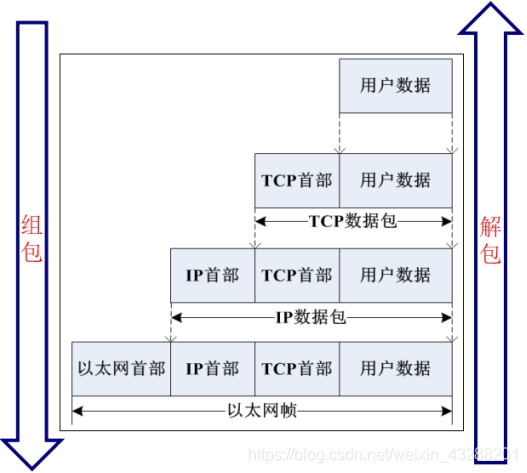

组装/拆解udp数据包流程

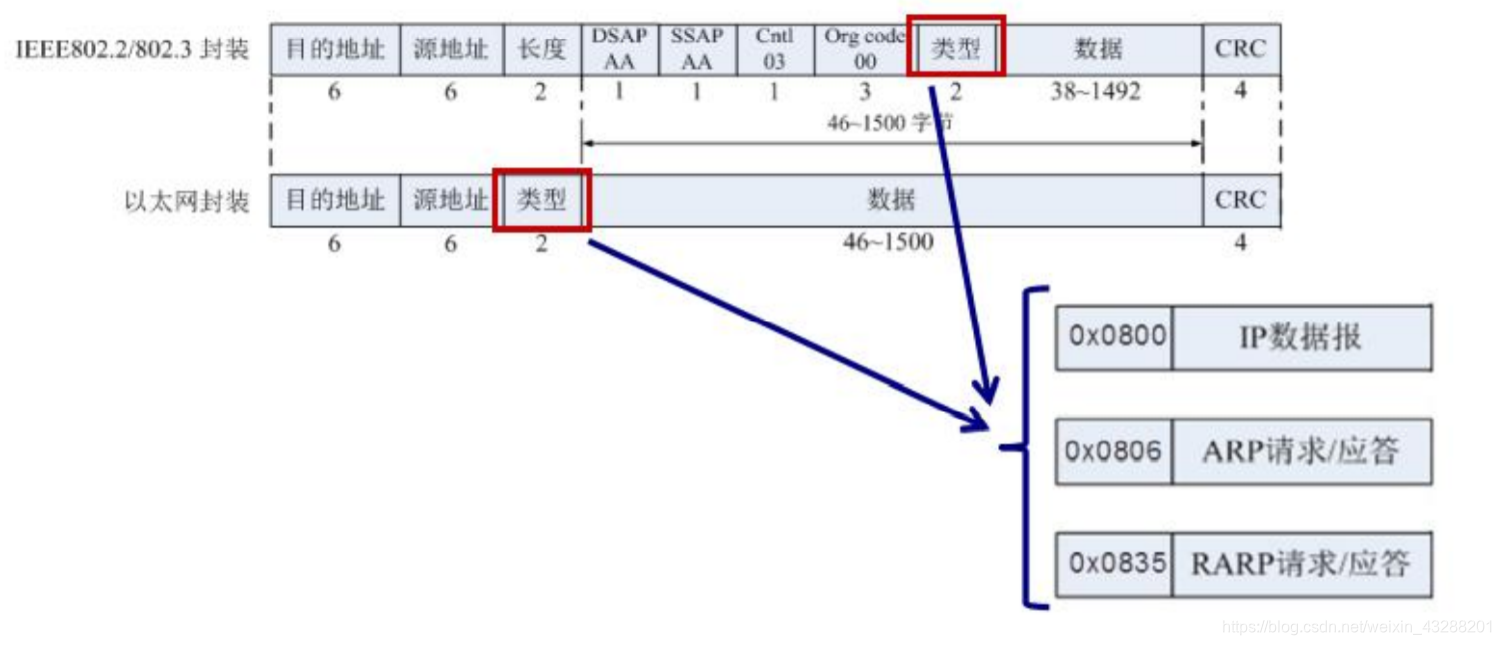

一、(MAC) 链路层封包格式

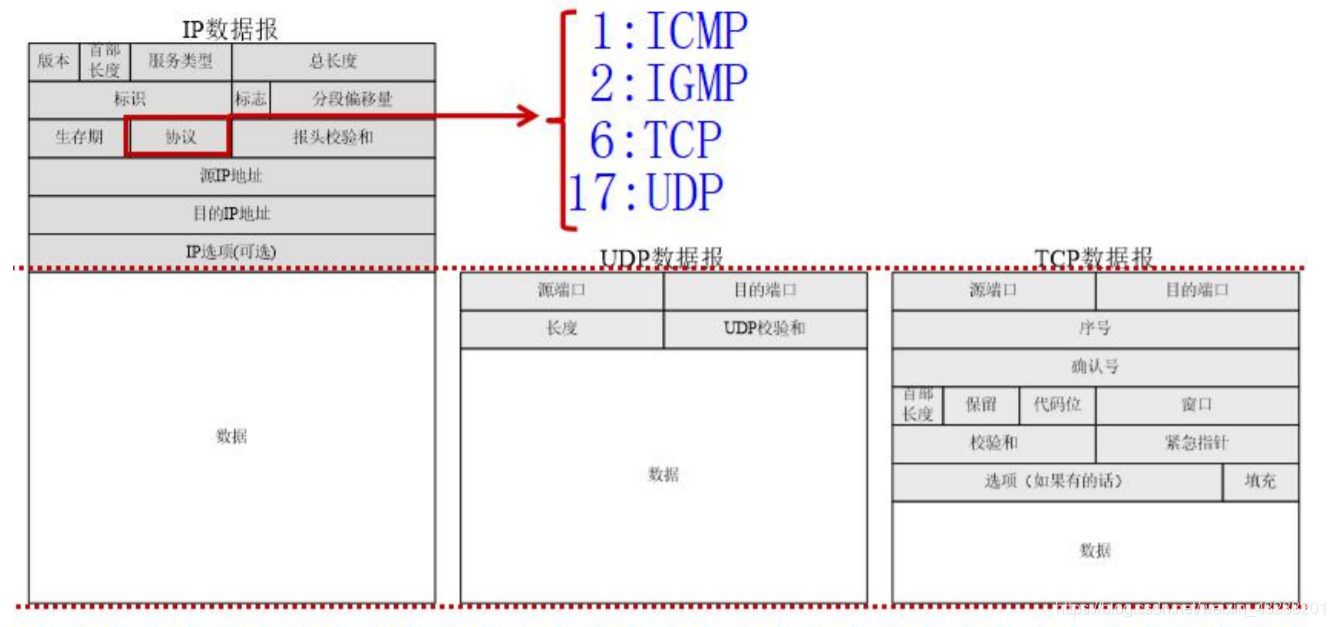

二、(IP数据报) 网络层、传输层封包格式

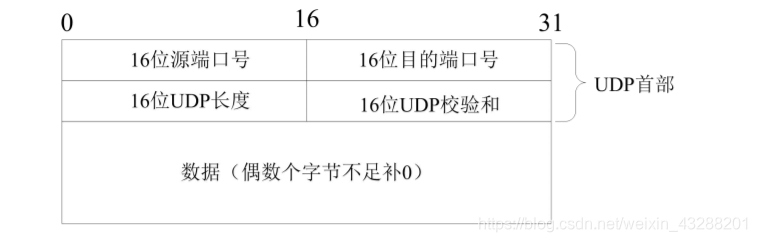

2.1、UDP封包格式

1. 源端口号：发送方端口号
2. 目的端口号：接收方端口号
3. 长度：UDP用户数据报的长度，最小值是8（仅有首部）
4. 校验和：检测UDP用户数据报在传输中是否有错，有错就丢弃

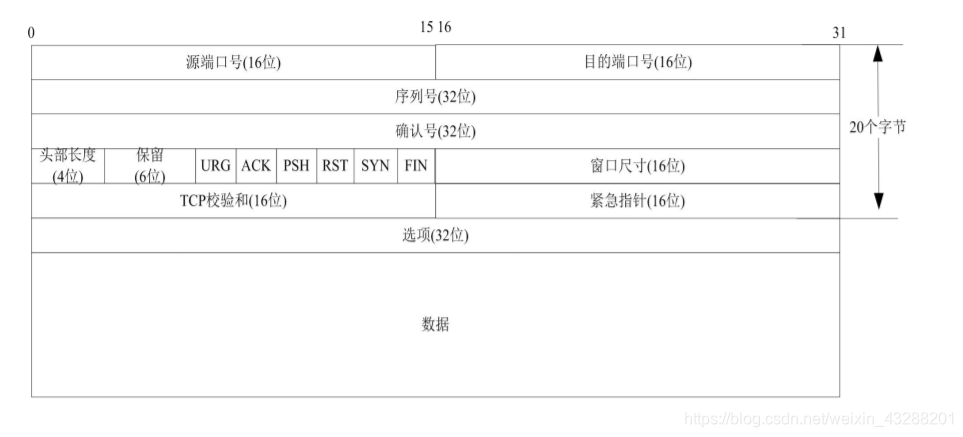

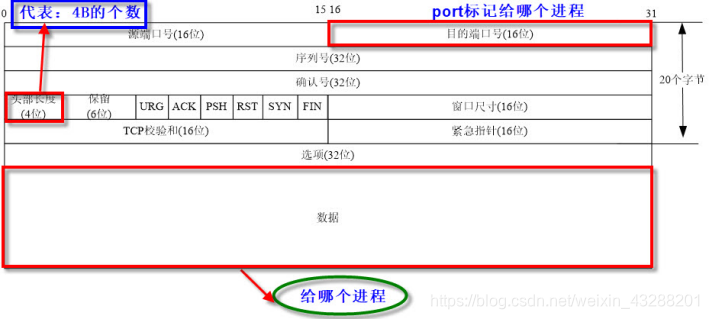

2.2、TCP封包格式

1. 源端口号：发送方端口号
2. 目的端口号：接收方端口号
3. 序列号：本报文段的数据的第一个字节的序号
4. 确认序号：期望收到对方下一个报文段的第一个数据字节的序号
5. 首部长度（数据偏移）：TCP报文段的数据起始处距离TCP报文段的起始处有多远，即首部长度。单位：32位，即以4字节为计算单位。
6. 保留：占6位，保留为今后使用，目前应置为0
7. 紧急URG: 此位置1，表明紧急指针字段有效，它告诉系统此报文段中有紧急数据，应尽快传送
8. 确认ACK: 仅当ACK=1时确认号字段才有效，TCP规定，在连接建立后所有传达的报文段都必须把ACK置1
9. 推送PSH：当两个应用进程进行交互式的通信时，有时在一端的应用进程希望在键入一个命令后立即
   就能够收到对方的响应。在这种情况下，TCP就可以使用推送（push）操作，这时，发送方TCP把PSH
   置1，并立即创建一个报文段发送出去，接收方收到PSH=1的报文段，就尽快地（即“推送”向前）交
   付给接收应用进程，而不再等到整个缓存都填满后再向上交付
10. 复位RST: 用于复位相应的TCP连接
11. 同步SYN: 仅在三次握手建立TCP连接时有效。当SYN=1而ACK=0时，表明这是一个连接请求报文段，
    对方若同意建立连接，则应在相应的报文段中使用SYN=1和ACK=1.因此，SYN置1就表示这是一个连接请
    求或连接接受报文
12. 终止FIN：用来释放一个连接。当FIN=1时，表明此报文段的发送方的数据已经发送完毕，并要求释
    放运输连接。
13. 窗口：指发送本报文段的一方的接收窗口（而不是自己的发送窗口）
14. 校验和：校验和字段检验的范围包括首部和数据两部分，在计算校验和时需要加上12字节的伪头部
15. 紧急指针：仅在URG=1时才有意义，它指出本报文段中的紧急数据的字节数（紧急数据结束后就是
    普通数据），即指出了紧急数据的末尾在报文中的位置，注意：即使窗口为零时也可发送紧急数据
16. 选项：长度可变，最长可达40字节，当没有使用选项时，TCP首部长度是20字节

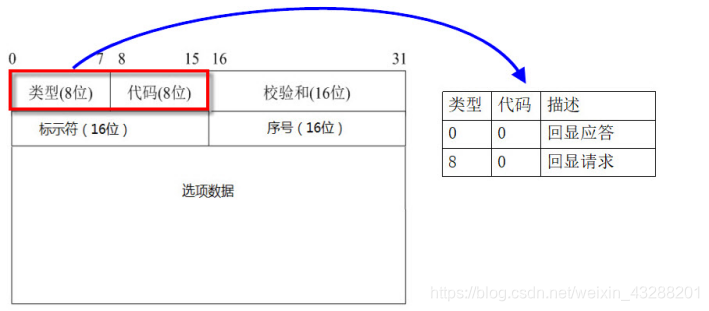

2.3、ICMP封包格式：ping

3、ARP协议

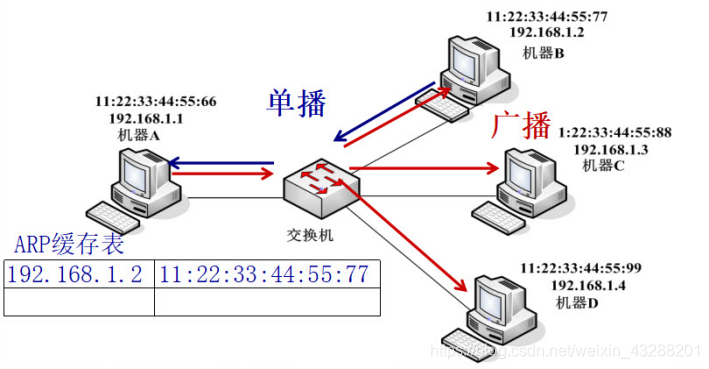

ARP（Address Resolution Protocol，地址解析协议）
1、是TCP/IP协议族中的一个
2、主要用于查询指定ip所对应的的MAC
3、请求方使用广播来发送请求
4、应答方使用单播来回送数据
5、为了在发送数据的时候提高效率在计算中会有一个ARP缓存表，用来暂时存放ip所对应的MAC，
在linux中使用ARP即可查看,
在xp中使用ARP -a

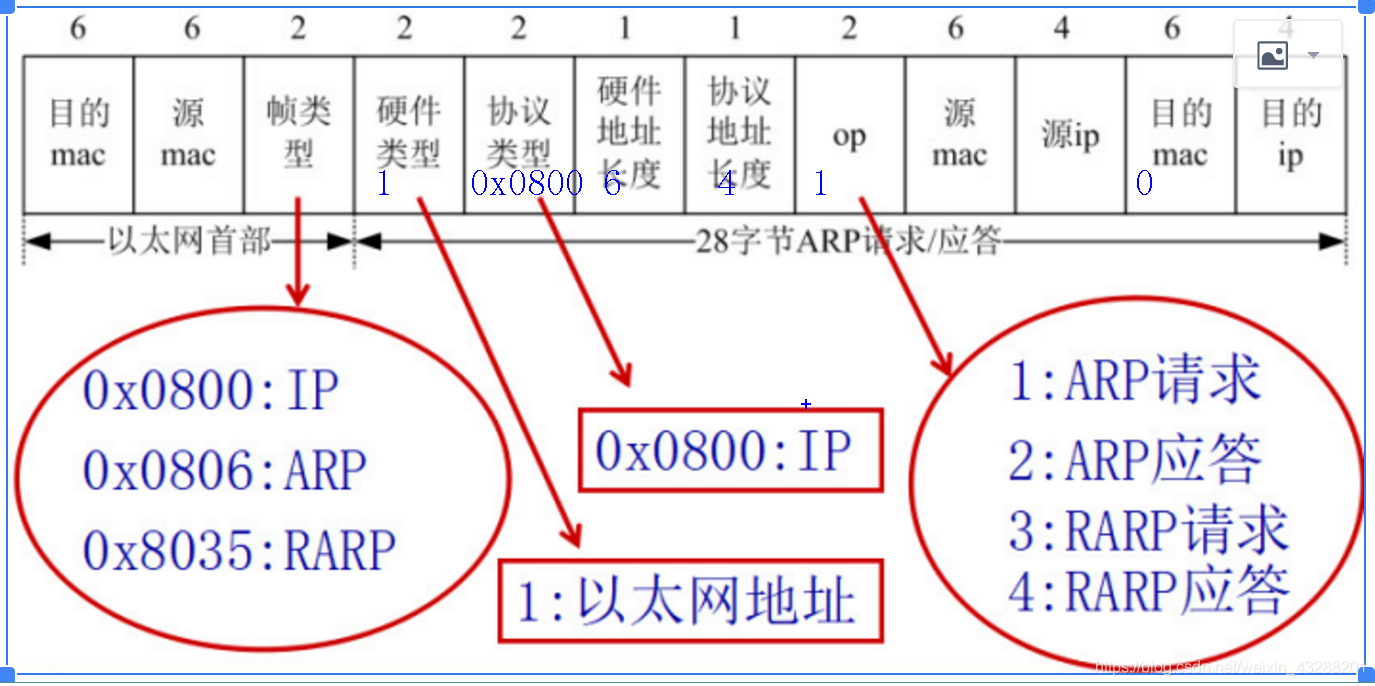

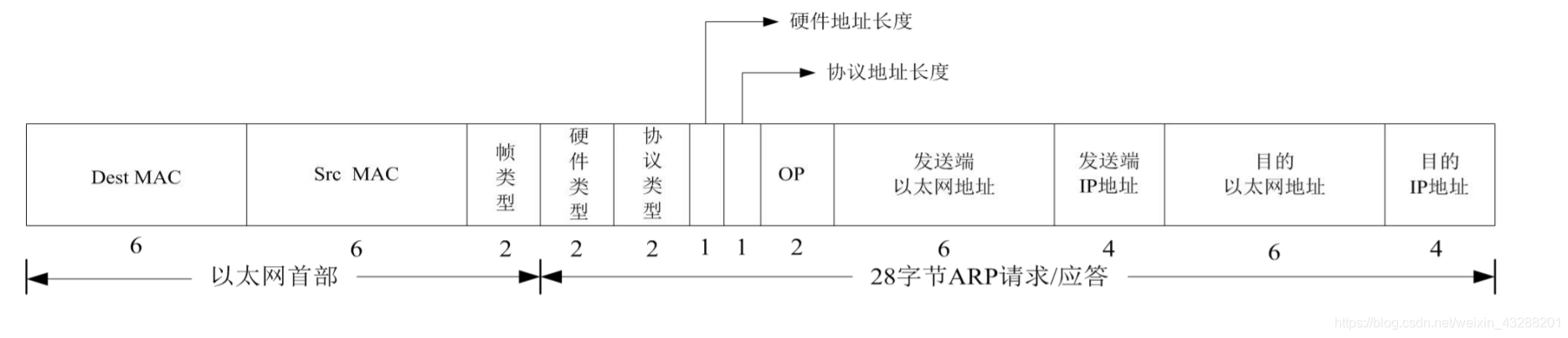

** ARP协议格式：**

1.Dest MAC:目的MAC地址
2.Src MAC：源MAC地址
3.帧类型：0x0806
4.硬件类型：1（以太网）
5.协议类型：0x0800（IP地址）
6.硬件地址长度：6
7.协议地址长度：4
8.OP：1（ARP请求），2（ARP应答），3（RARP请求），4（RARP应答）

2、创建原始套接字(socket)

int socket(PF_PACKET, SOCK_RAW, protocol)
功能：
    创建链路层的原始套接字
参数：
    protocol：指定可以接收或发送的数据包类型
    ETH_P_IP:IPV4数据包
    ETH_P_ARP:ARP数据包
    ETH_P_ALL:任何协议类型的数据包
返回值：
    成功(>0):链路层套接字
    失败(<0):出错
头文件：
    #include <sys/socket.h>
    #include <netinet/ether.h>

#include<stdio.h>
#include<sys/socket.h>
#include<netinet/ether.h>
int main()
{
	//创建一个链路层 通信的原始套接字
	int fd = socket(PF_PACKET, SOCK_RAW, htons(ETH_P_ALL));
	printf("fd = %d\n", fd);

	close(fd);
	return 0;
}

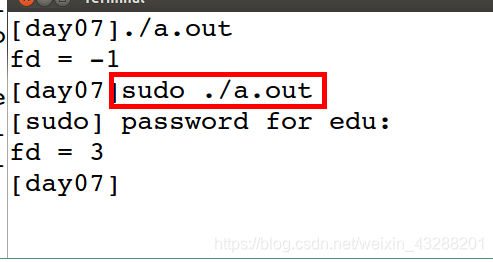

注意运行 时加sudo

案例：数据包的分析

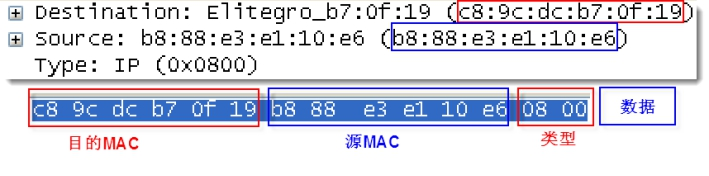

链路层数据格式

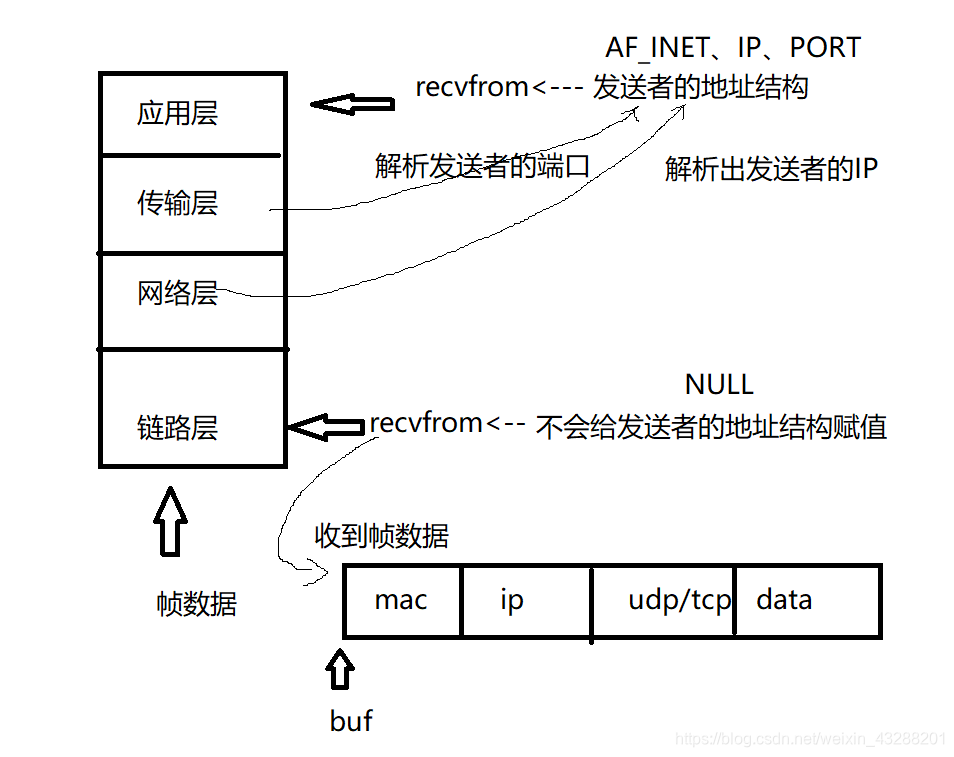

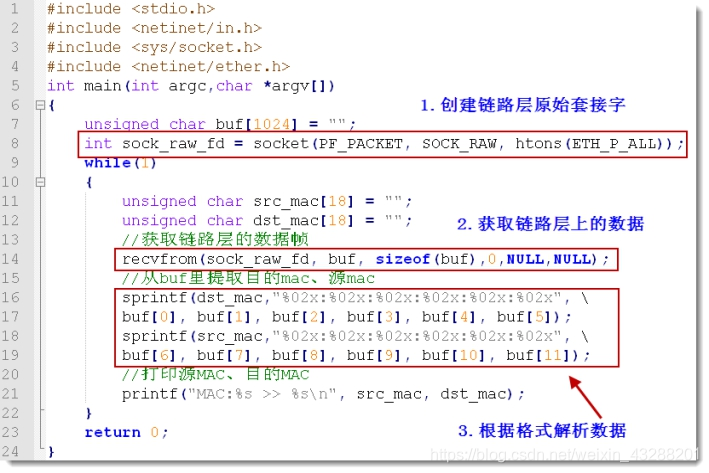

demo:recvfrom接受链路层帧数据

案例：网络分析器：

#include<stdio.h>
#include<sys/socket.h>
#include<netinet/ether.h>

int main()
{
	//1、 创建一个原始套接字 ETH_P_ALL收发任何数据类型
	int sockfd = socket(PF_PACKET, SOCK_RAW, htons(ETH_P_ALL));
	if(sockfd < 0)
	{
		perror("socket");
		return 0;
	}
	printf("sockfd = %d\n", sockfd);

	//2、使用recvfrom接受网络数据 数据很多
	while(1)
	{
		//定义buf存放帧数据 大小1500 unsigned char
		unsigned char buf[1500]="";
		int len = recvfrom(sockfd, buf, sizeof(buf),0,NULL,NULL);
		printf("len = %d\n", len);
		//buf不要用%s遍历 帧数大多都是不识别的ASCII值  有太多的0x00
		//printf("buf=%s\n",buf);
		//sleep(1);//别sleep会丢失数据

		//解析buf-->mac头信息-->必须明白mac头的结构
		//1、mac头部：目的mac(6B) 源mac(6B) 类型（2B）
		//[mac][ip][tcp/udp][data] ff:ff:ff:ff:ff:ff
		char src_mac[18]="";
		char dst_mac[18]="";
		sprintf(dst_mac,"%02x:%02x:%02x:%02x:%02x:%02x",\
		buf[0],buf[1],buf[2],buf[3],buf[4],buf[5]);
		sprintf(src_mac,"%02x:%02x:%02x:%02x:%02x:%02x",\
		buf[0+6],buf[1+6],buf[2+6],buf[3+6],buf[4+6],buf[5+6]);
		printf("%s--->%s\n", src_mac, dst_mac);

		//判断mac头部中协议类型 0x0800 IP  0x0806 ARP 0x8035 RARP
		unsigned short mac_type = ntohs(*(unsigned short *)(buf+12));
		if( mac_type == 0x0800 )
		{
			printf("mac_type = %#x IP报文\n",mac_type);
			//2、分析IP头部
			unsigned char *ip_addr = buf+14;//+14跳过mac头
			//ip_addr跳到源IP的起始位置
			ip_addr += 12;
			char src_ip[16]="";
			char dst_ip[16]="";
			sprintf(src_ip,"%d.%d.%d.%d", \
			ip_addr[0],ip_addr[1],ip_addr[2],ip_addr[3]);

			ip_addr += 4;
			sprintf(dst_ip,"%d.%d.%d.%d", \
			ip_addr[0],ip_addr[1],ip_addr[2],ip_addr[3]);
			printf("%s--->%s\n",src_ip,dst_ip);

			//判断完成网路层的上一层协议类型
			ip_addr = buf+14;
			unsigned char *ip_type = ip_addr +9;
			if(*ip_type == 1)
			{
				printf("ICMP报文\n");
			}
			else if(*ip_type == 2)
			{
				printf("IGMP报文\n");
			}
			else if(*ip_type == 6)
			{
				printf("TCP报文\n");
				ip_addr = buf+14;//ip报文起始位置
				int ip_head_len = (*ip_addr&0x0f)*4;//提取ip报文的头部长度
				unsigned char *tcp_addr = buf+14+ip_head_len;
				unsigned src_port = ntohs(*(unsigned short *)tcp_addr);
				unsigned dst_port = ntohs(*(unsigned short *)(tcp_addr+2));
				printf("%hu--->%hu\n", src_port, dst_port);

				//调到tcp首部长度的位置
				unsigned char *tcp_headLen_addr = tcp_addr+12;
				int tcp_head_len = ((*tcp_headLen_addr>>4)&0x0f)*4;
				printf("TCP:%s\n", tcp_addr+tcp_head_len);
			}
			else if(*ip_type == 17)
			{
				printf("UDP报文\n");
				ip_addr = buf+14;//ip报文起始位置
				int ip_head_len = (*ip_addr&0x0f)*4;//提取ip报文的头部长度
				unsigned char *udp_addr = buf+14+ip_head_len;
				unsigned short src_port = ntohs(*(unsigned short *)udp_addr);
				unsigned short dst_port = ntohs(*(unsigned short *)(udp_addr+2));
				printf("%hu--->%hu\n", src_port, dst_port);
				printf("%s\n", udp_addr+8);//应用层数据
			}

		}
		else if(mac_type == 0x0806)
		{
			printf("mac_type = %#x ARP报文\n",mac_type);
		}
		else if(mac_type == 0x8035)
		{
			printf("mac_type = %#x RARP报文\n",mac_type);
		}
	}
	//关闭套接字
	close(sockfd);
	return 0;
}

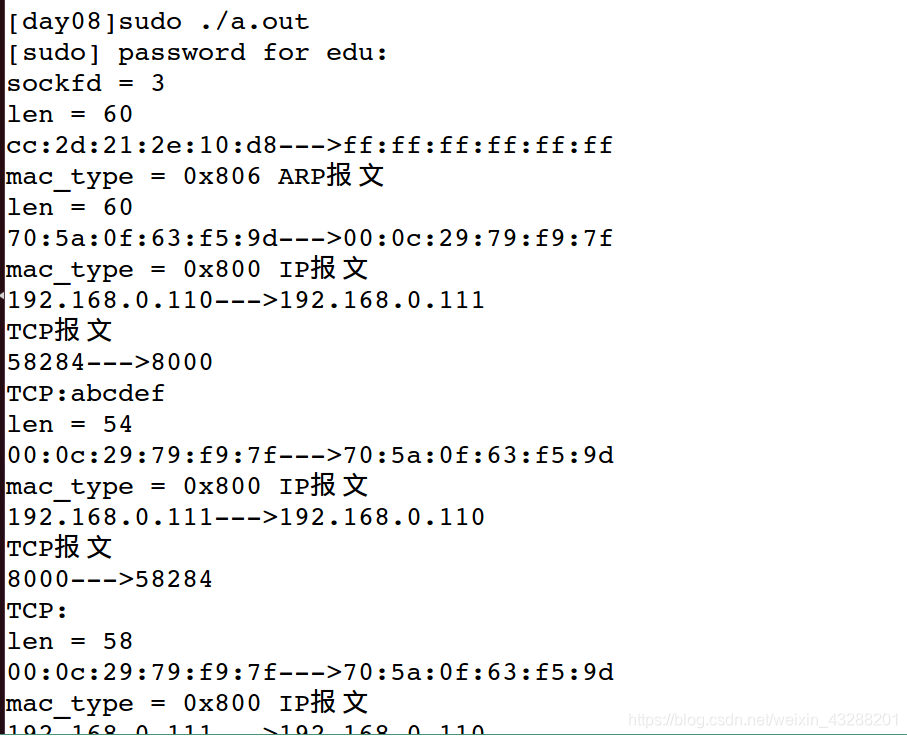

运行结果：
