PowerDesigner简单建表关联操作

PowerDesigner是现在用的比较多的一个建模工具，下面讲解简单的应用。

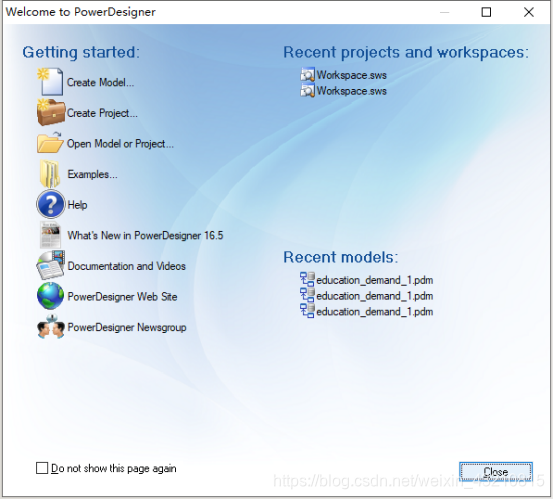

• 开始一个项目，点击create project

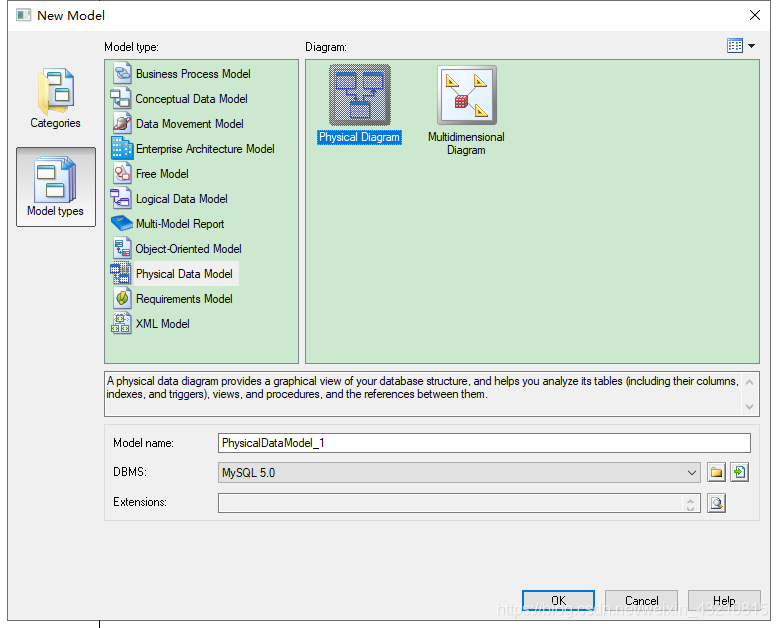

• 然后点击model types下的information里的Physical Data model,看好下面的DBMS是否与自己的mysql版本一致，并且可以在Model name里命名。(没有Mysql8.0，用5.0一样)

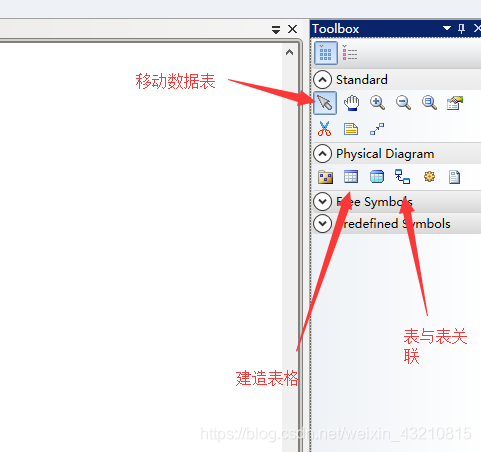

• 点击ok之后进入工作区，这是图中的工具栏，各项功能概览

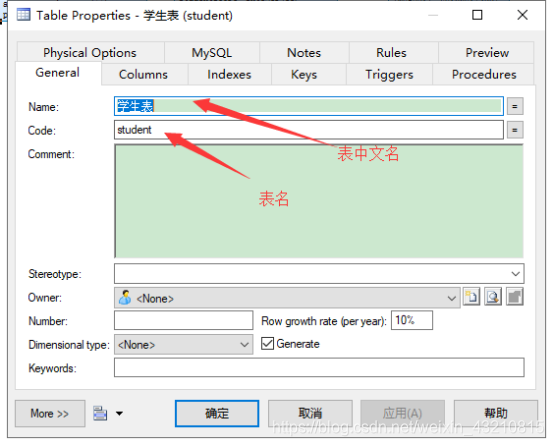

• 双击图中的table可以对表进行编辑，Name是表的别名，可以是中文，而Code是数据库中表的名称，所以必须是英文。

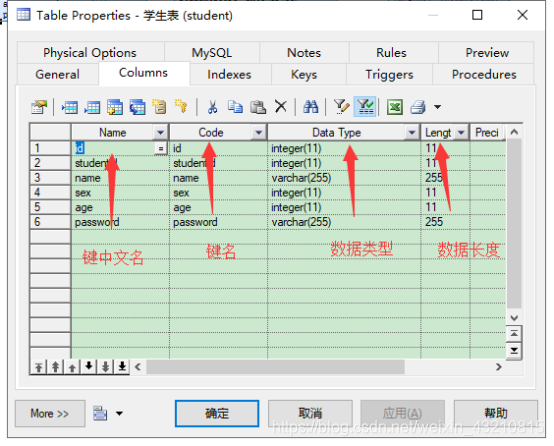

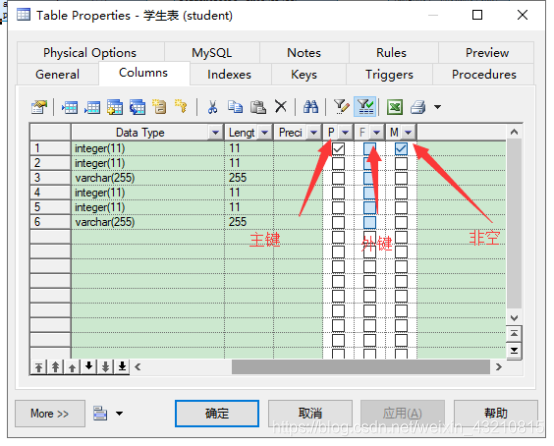

• 然后就是对表的属性进行命名和编辑，这里有个数据类型对照问题，一般就像我下表中那样设计就行，如果数据有其他要求，参考这篇博客：https://www.cnblogs.com/ThinkWorld/p/3304975.html

• 点击确定之后生成一个表

• 那么如何建立两个表之间的联系呢。

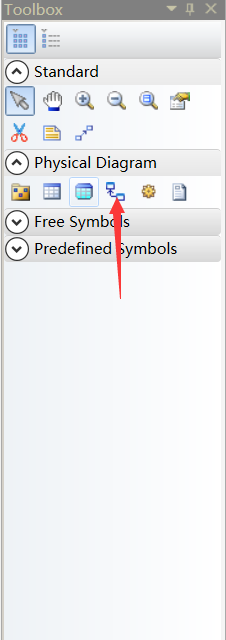

• 点击右边的reference

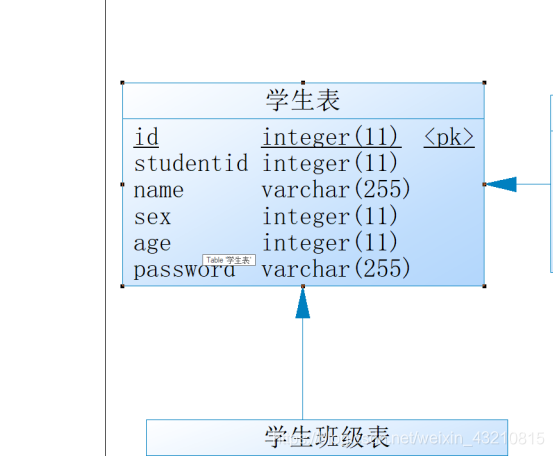

• 点击工作区中的一个表，按住不放拖到另一个表里松开。成功的话如上图中的箭头。

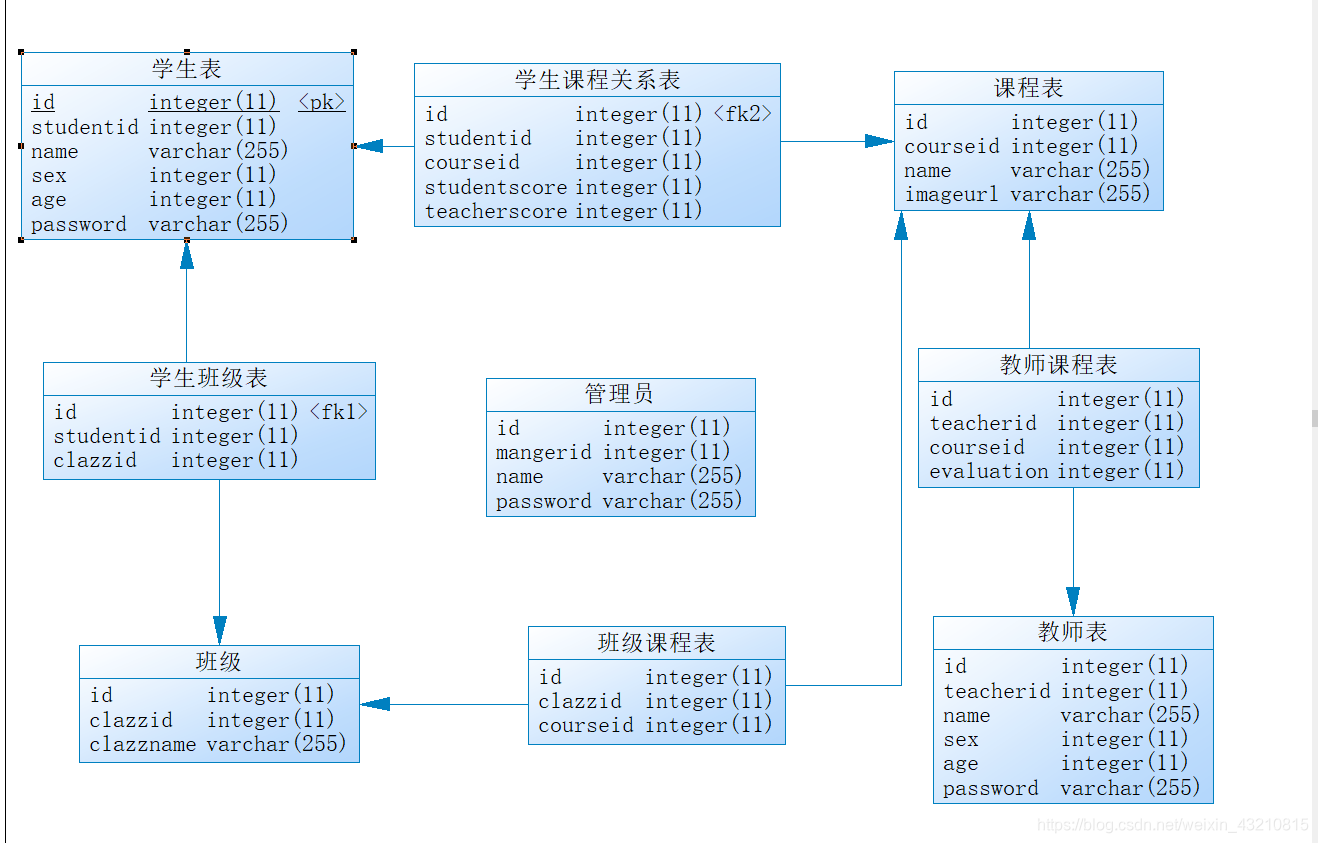

• 这是我项目设计的一个简单数据库

总结：通过powerdesigner可以清楚地看见数据库的结构和表与表之间的关系，为项目设计提供清晰的思路，下篇介绍它与mysql数据库相互转换。

参考博客：https://blog.youkuaiyun.com/qq_36449543/article/details/98485386
