本文详细介绍如何使用JFreeChart在Java中绘制柱状图、饼图和折线图，包括项目搭建、数据集创建、图表定制及展示过程。
Java绘制图表（柱状图、饼图、折线图（时间序列操作））：开放的图表绘制类库JfreeChart（Servlet篇）
操作步骤：
1、新建Dynamic Web项目。
2、导入JFreeChart所需的jar包。
3、在web.xml文件中配置servlet（根据请求调用JFreeChart显示图表的DisplayChart类）。
4、编写生成图表的Java类。
<1>建立数据集（DefaultCategoryDataSet、等方式）。
<2>使用JFreeChart的工厂类根据数据集生成图表。
<3>使用ServletUtilities工具类的saveChartAsPNG()方法生成图表的png图片文件名(即fileName)。
5、根据servlet中配置的jsp页面名称新建jsp页面，在页面中请求第4步中的Java类得到fileName进行显示图表。
6、部署该项目到tomcat服务器，在浏览器请求jsp页面即可。
实例1：BarChart（柱状图）
1、新建Dynamic Web项目。
关于web项目创建后WEB-INF下面没有出现web.xml的解决方法https://blog.youkuaiyun.com/weixin_43209201/article/details/86607913
2、导入JFreeChart所需的jar包。
jar包下载地址：https://sourceforge.net/projects/jfreechart/files/

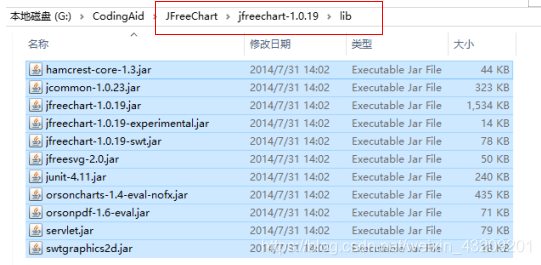

下载的压缩包解压后在下图所示路径寻找jar包：

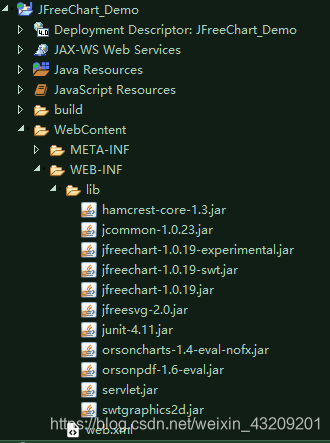

将jar包导入项目中（复制粘贴即可），有的jar包可能用不到，为了方便这几全部导入了：
3、在web.xml文件中配置servlet（根据请求调用JFreeChart显示图表的DisplayChart类）。代码如下：
<?xml version="1.0" encoding="UTF-8"?>
<web-app xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xmlns="http://xmlns.jcp.org/xml/ns/javaee"
xsi:schemaLocation="http://xmlns.jcp.org/xml/ns/javaee http://xmlns.jcp.org/xml/ns/javaee/web-app_4_0.xsd"
version="4.0">
<display-name>JFreeChart_Demo</display-name>
<welcome-file-list>
<welcome-file>index.html</welcome-file>
<welcome-file>index.htm</welcome-file>
<welcome-file>index.jsp</welcome-file>
<welcome-file>default.html</welcome-file>
<welcome-file>default.htm</welcome-file>
<welcome-file>default.jsp</welcome-file>
</welcome-file-list>
<servlet>
<servlet-name>DisplayChart</servlet-name>
<servlet-class>org.jfree.chart.servlet.DisplayChart</servlet-class>
</servlet>
<servlet-mapping>
<servlet-name>DisplayChart</servlet-name>
<url-pattern>/displayChart</url-pattern>
</servlet-mapping>
</web-app>
4、编写生成图表的Java类。
<1>建立数据集（DefaultCategoryDataSet、等方式）。
<2>使用JFreeChart的工厂类根据数据集生成图表。
<3>使用ServletUtilities工具类的saveChartAsPNG()方法生成图表的png图片，返回图片的文件名(即fileName)。代码如下：
这里根据Dataset的不同封装方式采用两种实现方式，分别为使用DefaultCategoryDataset类生成柱状图和使用DatasetUtilities工具类生成柱状图并进行美化。
使用DefaultCategoryDataset类生成柱状图：
package chart;
import java.awt.Font;
import java.io.IOException;
import javax.servlet.http.HttpSession;
import org.jfree.chart.ChartFactory;
import org.jfree.chart.JFreeChart;
import org.jfree.chart.StandardChartTheme;
import org.jfree.chart.servlet.ServletUtilities;
import org.jfree.data.category.DefaultCategoryDataset;
/**
* 使用DefaultCategoryDataset类生成柱状图
*
* @author lingtouyang的csdn博客 ▄┻┳═一 ☆
*
*/
public class BarChart_ByDefaultCategoryDataset {
public static String generateBarChart(HttpSession session) throws IOException {
/**
* 以下代码通过设置主题样式解決中文乱码问题
*/
// 创建主题样式
StandardChartTheme standardChartTheme = new StandardChartTheme("CN");
// 设置标题字体
standardChartTheme.setExtraLargeFont(new Font("隶书", Font.BOLD, 20));
// 设置图例的字体
standardChartTheme.setRegularFont(new Font("宋书", Font.PLAIN, 15));
// 设置轴向的字体
standardChartTheme.setLargeFont(new Font("宋书", Font.PLAIN, 15));
// 应用主题样式
ChartFactory.setChartTheme(standardChartTheme);
// 采用默认类别数据集采集数据
DefaultCategoryDataset defaultDataSet = new DefaultCategoryDataset();
defaultDataSet.setValue(9.89, "抖音用户占比", "广东省");// 数据 比较的内容 比较的分类
defaultDataSet.setValue(7.21, "抖音用户占比", "江苏省");
defaultDataSet.setValue(6.90, "抖音用户占比", "山东省");
defaultDataSet.setValue(5.85, "抖音用户占比", "河南省");
defaultDataSet.setValue(5.49, "抖音用户占比", "浙江省");
// 调用ChartFactory工厂类生成3D柱状图
JFreeChart barChart = ChartFactory.createBarChart3D("抖音用户地域分布占比TOP5", // 柱状图标题
"地区", // 比较的分类标签
"所占比（单位：%）", // 比较的内容标签
defaultDataSet // 数据集
);
// 使用ServletUtilities将工厂类生成的图表保存为png图片
String fileName = ServletUtilities.saveChartAsPNG(barChart, // 工厂类生成的图表
700, // 要生成图片宽度
500, // 要生成图片的高度
session // HttpSession
);
// 返回图片的文件名
return fileName;
}
}
使用DatasetUtilities工具类生成柱状图并进行美化：
package chart;
import java.awt.Color;
import java.awt.Font;
import java.io.IOException;
import javax.servlet.http.HttpSession;
import org.jfree.chart.ChartFactory;
import org.jfree.chart.JFreeChart;
import org.jfree.chart.StandardChartTheme;
import org.jfree.chart.labels.ItemLabelAnchor;
import org.jfree.chart.labels.ItemLabelPosition;
import org.jfree.chart.labels.StandardCategoryItemLabelGenerator;
import org.jfree.chart.plot.CategoryPlot;
import org.jfree.chart.plot.PlotOrientation;
import org.jfree.chart.renderer.category.BarRenderer3D;
import org.jfree.chart.servlet.ServletUtilities;
import org.jfree.data.category.CategoryDataset;
import org.jfree.data.general.DatasetUtilities;
import org.jfree.ui.TextAnchor;
/**
* 使用DatasetUtilities工具类生成柱状图并进行美化
*
* @author lingtouyang的csdn博客 ▄┻┳═一 ☆
*
*/
public class BarChart_ByDatasetUtilities {
public static String generateBarChart(HttpSession session) throws IOException {
/**
* 以下代码通过设置主题样式解決中文乱码问题
*/
// 创建主题样式
StandardChartTheme standardChartTheme = new StandardChartTheme("CN");
// 设置标题字体
standardChartTheme.setExtraLargeFont(new Font("隶书", Font.BOLD, 20));
// 设置图例的字体
standardChartTheme.setRegularFont(new Font("宋书", Font.PLAIN, 15));
// 设置轴向的字体
standardChartTheme.setLargeFont(new Font("宋书", Font.PLAIN, 15));
// 应用主题样式
ChartFactory.setChartTheme(standardChartTheme);
double[][] data = new double[][] { { 1310, 720, 1130, 440 }, { 1220, 700, 1020, 400 }, { 1110, 680, 980, 360 },
{ 1000, 640, 800, 600 } };
String[] rowKeys = new String[] { "猪肉", "牛肉", "鸡肉", "鱼肉" };
String[] columnKeys = new String[] { "广州", "深圳", "东莞", "佛山" };
// 利用DatasetUtilities工具类创建CategoryDataset
CategoryDataset dataSet = DatasetUtilities.createCategoryDataset(rowKeys, // 比较的内容数组（肉类）
columnKeys, // 比较的分类数组（地区分类）
data // 比较的数据
);
// 调用ChartFactory工厂类生成3D柱状图
JFreeChart barChart = ChartFactory.createBarChart("肉类销量统计图", // 图表的标题
"地区", // 比较的分类标签
"销量", // 比较的内容标签
dataSet, // 比较的数据集
// PlotOrientation.HORIZONTAL, //图表显示方向：水平方向
PlotOrientation.VERTICAL, // 图表显示方向：垂直方向（默认）
true, // a flag specifying whether or not a legend is required
true, // configure chart to generate tool tips
true // configure chart to generate URLs
);
/**
* 设置图表样式：通过matlab的plot（）函数设置图表样式，使得图表更加美观
*/
CategoryPlot plot = barChart.getCategoryPlot();
// 设置网格背景颜色
plot.setBackgroundPaint(Color.WHITE);
// 设置网格竖线颜色
plot.setDomainGridlinePaint(Color.PINK);
// 设置网格横线颜色
plot.setRangeGridlinePaint(Color.pink);
// 显示每个柱的数值，并修改数值的字体属性（renderer渲染器）
BarRenderer3D renderer = new BarRenderer3D();
renderer.setBaseItemLabelGenerator(new StandardCategoryItemLabelGenerator());
renderer.setBaseItemLabelsVisible(true);
renderer.setBasePositiveItemLabelPosition(
new ItemLabelPosition(ItemLabelAnchor.OUTSIDE12, TextAnchor.BASELINE_LEFT));
renderer.setItemLabelAnchorOffset(10D);
// 设置平行柱之间的间距
renderer.setItemMargin(0.4);
// 将样式应用到CategoryPlot
plot.setRenderer(renderer);
// 使用ServletUtilities将工厂类生成的图表保存为png图片
String fileName = ServletUtilities.saveChartAsPNG(barChart, // 工厂类生成的图表
700, // 要生成图片宽度
500, // 要生成图片的高度
session // HttpSession
);
// 返回图片的文件名
return fileName;
}
}
5、根据servlet中配置的jsp页面名称新建jsp页面，在页面中请求第4步中的Java类得到fileName进行显示图表。
barChart_ByDefaultCategoryDataset.jsp：
<%@page import="chart.BarChart_ByDefaultCategoryDataset"%> <!-- 注意导包 -->
<%@ page language="java" contentType="text/html; charset=UTF-8"
pageEncoding="UTF-8"%>
<!DOCTYPE html>
<html>
<head>
<meta charset="UTF-8">
<title>Insert title here</title>
</head>
<body>
<%
String fileName = BarChart_ByDefaultCategoryDataset.generateBarChart(session); //调用生成图表的Java类，返回柱状图png文件的文件名
%>
<!--设置图片路径：（servlet的url-pattern）？filename=（上面获取的文件名fileName） -->
<img src="displayChart?filename=<%=fileName%>" width="700"
height="500" border="0">
</body>
</html>
barChart_ByDatasetUtilities.jsp：
<%@page import="chart.BarChart_ByDatasetUtilities"%>
<%@ page language="java" contentType="text/html; charset=UTF-8"
pageEncoding="UTF-8"%>
<!DOCTYPE html>
<html>
<head>
<meta charset="UTF-8">
<title>Insert title here</title>
</head>
<body>
<%
String fileName = BarChart_ByDatasetUtilities.generateBarChart(session); //调用生成图表的Java类，返回柱状图png文件的文件名
%>
<!--设置图片路径：（servlet的url-pattern）？filename=（上面获取的文件名fileName） -->
<img src="displayChart?filename=<%=fileName%>" width="700"
height="500" border="0">
</body>
</html>
6、部署该项目到tomcat服务器，在浏览器请求对应的jsp页面即可。

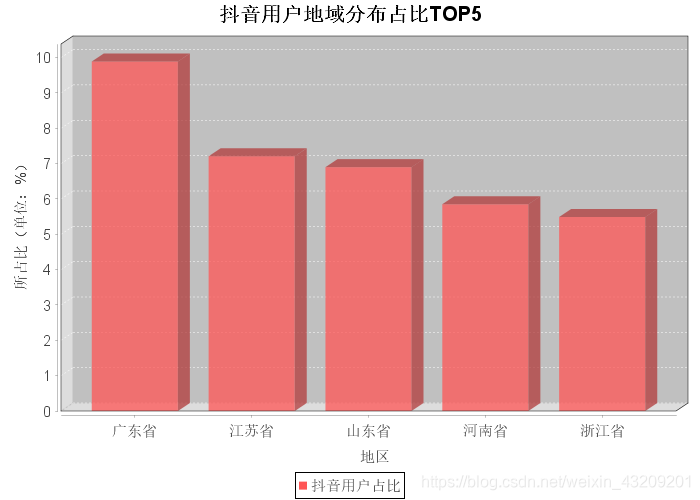

使用DefaultCategoryDataset类生成柱状图效果图如下：

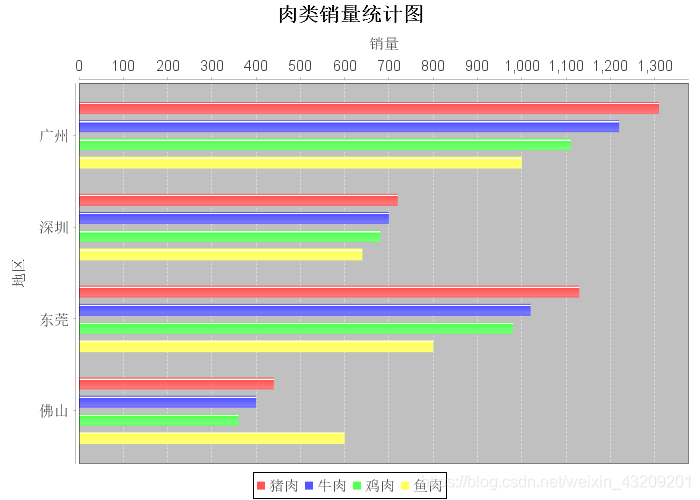

使用DatasetUtilities工具类生成柱状图效果图如下：

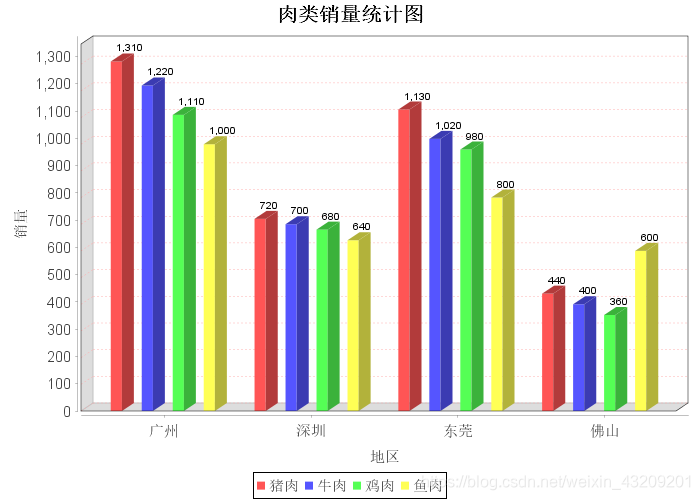

使用DatasetUtilities工具类生成柱状图并进行美化后的效果图如下：
实例2：PieChart（饼图）
与实例1柱状图的生成类似的步骤：
1、新建Dynamic Web项目。
2、导入JFreeChart所需的jar包。
3、在web.xml文件中配置servlet（根据请求调用JFreeChart显示图表的DisplayChart类）。代码如下：
<?xml version="1.0" encoding="UTF-8"?>
<web-app xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xmlns="http://xmlns.jcp.org/xml/ns/javaee"
xsi:schemaLocation="http://xmlns.jcp.org/xml/ns/javaee http://xmlns.jcp.org/xml/ns/javaee/web-app_4_0.xsd"
version="4.0">
<display-name>JFreeChart_Demo</display-name>
<welcome-file-list>
<welcome-file>index.html</welcome-file>
<welcome-file>index.htm</welcome-file>
<welcome-file>index.jsp</welcome-file>
<welcome-file>default.html</welcome-file>
<welcome-file>default.htm</welcome-file>
<welcome-file>default.jsp</welcome-file>
</welcome-file-list>
<servlet>
<servlet-name>DisplayChart</servlet-name>
<servlet-class>org.jfree.chart.servlet.DisplayChart</servlet-class>
</servlet>
<servlet-mapping>
<servlet-name>DisplayChart</servlet-name>
<url-pattern>/displayChart</url-pattern>
</servlet-mapping>
</web-app>
4、编写生成图表的Java类。
<1>建立数据集（DefaultCategoryDataSet、等方式）。
<2>使用JFreeChart的工厂类根据数据集生成图表。
<3>使用ServletUtilities工具类的saveChartAsPNG()方法生成图表的png图片，返回图片的文件名(即fileName)。
这里根据拼图的2D和3D效果采用两种实现方式。代码分别如下:

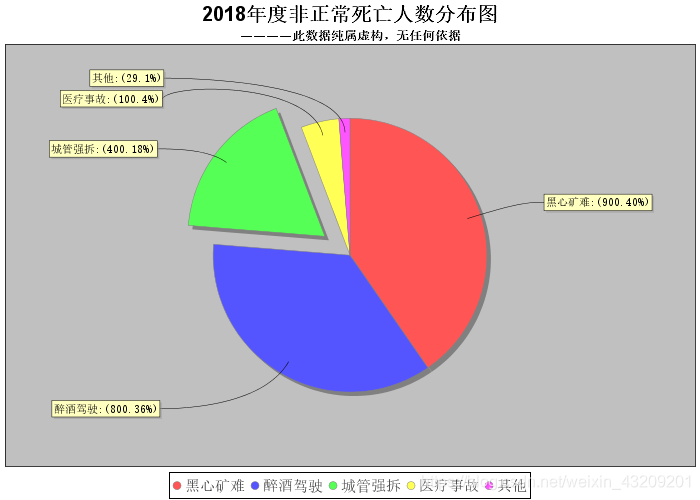

2D效果：
package chart;
import java.awt.Font;
import java.text.NumberFormat;
import javax.servlet.http.HttpSession;
import org.jfree.chart.ChartFactory;
import org.jfree.chart.JFreeChart;
import org.jfree.chart.labels.StandardPieSectionLabelGenerator;
import org.jfree.chart.plot.PiePlot;
import org.jfree.chart.servlet.ServletUtilities;
import org.jfree.chart.title.TextTitle;
import org.jfree.data.general.DefaultPieDataset;
/**
* JFreeChart产生2D的饼图
*
* @author lingtouyang的csdn博客 ▄┻┳═一 ☆
*
*/
public class PieChart_2D {
public static String generatePieChart(HttpSession session) throws Exception {
/**
* 以下代码通过设置主题样式解決中文乱码问题
*/
// 创建主题样式
StandardChartTheme standardChartTheme = new StandardChartTheme("CN");
// 设置标题字体
standardChartTheme.setExtraLargeFont(new Font("隶书", Font.BOLD, 20));
// 设置图例的字体
standardChartTheme.setRegularFont(new Font("宋书", Font.PLAIN, 15));
// 设置轴向的字体
standardChartTheme.setLargeFont(new Font("宋书", Font.PLAIN, 15));
// 应用主题样式
ChartFactory.setChartTheme(standardChartTheme);
// 采用默认类别数据集采集数据
DefaultPieDataset dataset = new DefaultPieDataset();
dataset.setValue("黑心矿难", 900);
dataset.setValue("醉酒驾驶", 800);
dataset.setValue("城管强拆", 400);
dataset.setValue("医疗事故", 100);
dataset.setValue("其他", 29);
// 调用ChartFactory工厂类生成饼图
JFreeChart chart = ChartFactory.createPieChart(
"2018年度非正常死亡人数分布图", // 图表的标题
dataset, // 比较的数据集
true, // a flag specifying whether or not a legend is required
true, // configure chart to generate tool tips
true // configure chart to generate URLs
);
// 设置副标题
chart.addSubtitle(new TextTitle("————此数据纯属虚构，无任何依据"));
/**
* 设置图表样式：通过matlab的plot（）函数设置图表样式，使得图表更加美观
*/
PiePlot pieplot = (PiePlot) chart.getPlot();
pieplot.setLabelFont(new Font("宋体", 0, 11));
// 设置饼图是圆的（true），还是椭圆的（false）；默认为true
pieplot.setCircular(true);
// 没有数据的时候显示的内容
pieplot.setNoDataMessage("无数据显示");
StandardPieSectionLabelGenerator standarPieIG = new StandardPieSectionLabelGenerator("{0}:({1}.{2})",
NumberFormat.getNumberInstance(), NumberFormat.getPercentInstance());
pieplot.setLabelGenerator(standarPieIG);
// 设置突出显示
pieplot.setExplodePercent("城管强拆", 0.23);
// 使用ServletUtilities将工厂类生成的图表保存为png图片
String fileName = ServletUtilities.saveChartAsPNG(
chart, // 工厂类生成的图表
700, // 要生成图片宽度
500, // 要生成图片的高度
null, // 设置渲染器
session // HttpSession
);
// 返回图片的文件名
return fileName;
}
}
3D效果：
package chart;
import java.awt.Font;
import java.text.NumberFormat;
import javax.servlet.http.HttpSession;
import org.jfree.chart.ChartFactory;
import org.jfree.chart.JFreeChart;
import org.jfree.chart.labels.StandardPieSectionLabelGenerator;
import org.jfree.chart.plot.PiePlot;
import org.jfree.chart.plot.PiePlot3D;
import org.jfree.chart.servlet.ServletUtilities;
import org.jfree.chart.title.TextTitle;
import org.jfree.data.general.DefaultPieDataset;
import org.jfree.util.Rotation;
/**
* JFreeChart产生3D的饼图
*
* @author lingtouyang的csdn博客 ▄┻┳═一 ☆
*
*/
public class PieChart_3D {
public static String generatePieChart(HttpSession session) throws Exception {
/**
* 以下代码通过设置主题样式解決中文乱码问题
*/
// 创建主题样式
StandardChartTheme standardChartTheme = new StandardChartTheme("CN");
// 设置标题字体
standardChartTheme.setExtraLargeFont(new Font("隶书", Font.BOLD, 20));
// 设置图例的字体
standardChartTheme.setRegularFont(new Font("宋书", Font.PLAIN, 15));
// 设置轴向的字体
standardChartTheme.setLargeFont(new Font("宋书", Font.PLAIN, 15));
// 应用主题样式
ChartFactory.setChartTheme(standardChartTheme);
// 采用默认类别数据集采集数据
DefaultPieDataset dataset = new DefaultPieDataset();
dataset.setValue("黑心矿难", 900);
dataset.setValue("醉酒驾驶", 800);
dataset.setValue("城管强拆", 400);
dataset.setValue("医疗事故", 100);
dataset.setValue("其他", 29);
// 调用ChartFactory工厂类生成饼图
JFreeChart chart = ChartFactory.createPieChart3D(
"2018年度非正常死亡人数分布图", // 图表的标题
dataset, // 比较的数据集
true, // a flag specifying whether or not a legend is required
true, // configure chart to generate tool tips
true // configure chart to generate URLs
);
// 设置副标题
chart.addSubtitle(new TextTitle("————此数据纯属虚构，无任何依据"));
/**
* 设置图表样式：通过matlab的plot（）函数设置图表样式，使得图表更加美观
*/
PiePlot pieplot = (PiePlot) chart.getPlot();
pieplot.setLabelFont(new Font("宋体", 0, 11));
// 设置饼图是圆的（true），还是椭圆的（false）；默认为true
pieplot.setCircular(true);
// 没有数据的时候显示的内容
pieplot.setNoDataMessage("无数据显示");
StandardPieSectionLabelGenerator standarPieIG = new StandardPieSectionLabelGenerator(
"{0}:({1}.{2})", //labelFormat the label format string (null notpermitted).
NumberFormat.getNumberInstance(),//numberFormat the format object for the values (nullnot permitted).
NumberFormat.getPercentInstance()//percentFormat the format object for the percentages(null not permitted).
);
pieplot.setLabelGenerator(standarPieIG);
// 设置突出显示无效的？
pieplot.setExplodePercent("城管强拆", 0.23);
// 设置3D显示样式
PiePlot3D pieplot3d = (PiePlot3D) chart.getPlot();
// 设置开始角度
pieplot3d.setStartAngle(120D);
// 设置方向为”顺时针方向“
pieplot3d.setDirection(Rotation.CLOCKWISE);
// 设置透明度，0.5F为半透明，1为不透明，0为全透明
pieplot3d.setForegroundAlpha(0.7F);
// 使用ServletUtilities将工厂类生成的图表保存为png图片
String fileName = ServletUtilities.saveChartAsPNG(
chart, // 工厂类生成的图表
700, // 要生成图片宽度
500, // 要生成图片的高度
null, // 设置渲染器
session // HttpSession
);
// 返回图片的文件名
return fileName;
}
}
5、根据servlet中配置的jsp页面名称新建jsp页面，在页面中请求第4步中的Java类得到fileName进行显示图表。代码如下：
2D：
<%@page import="chart.PieChart_2D"%>
<%@ page language="java" contentType="text/html; charset=UTF-8"
pageEncoding="UTF-8"%>
<!DOCTYPE html>
<html>
<head>
<meta charset="UTF-8">
<title>Insert title here</title>
</head>
<body>
<%
String fileName = PieChart_2D.generatePieChart(session); //调用生成图表的Java类，返回饼图png文件的文件名
%>
<!--设置图片路径：（servlet的url-pattern）？filename=（上面获取的文件名fileName） -->
<img src="displayChart?filename=<%=fileName%>" width="700" height="500"
border="0">
</body>
</html>
3D：
<%@page import="chart.PieChart_3D"%>
<%@ page language="java" contentType="text/html; charset=UTF-8"
pageEncoding="UTF-8"%>
<!DOCTYPE html>
<html>
<head>
<meta charset="UTF-8">
<title>Insert title here</title>
</head>
<body>
<%
String fileName = PieChart_3D.generatePieChart(session); //调用生成图表的Java类，返回饼图png文件的文件名
%>
<!--设置图片路径：（servlet的url-pattern）？filename=（上面获取的文件名fileName） -->
<img src="displayChart?filename=<%=fileName%>" width="700" height="500"
border="0">
</body>
</html>
6、部署该项目到tomcat服务器，在浏览器请求相应的jsp页面即可。
2D效果：

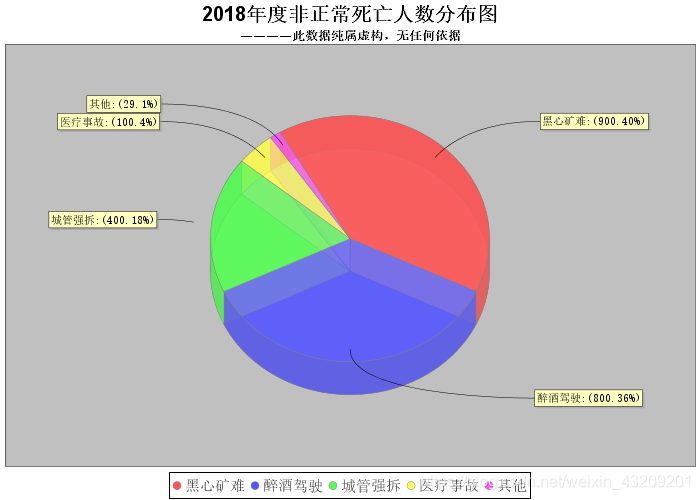

3D效果：

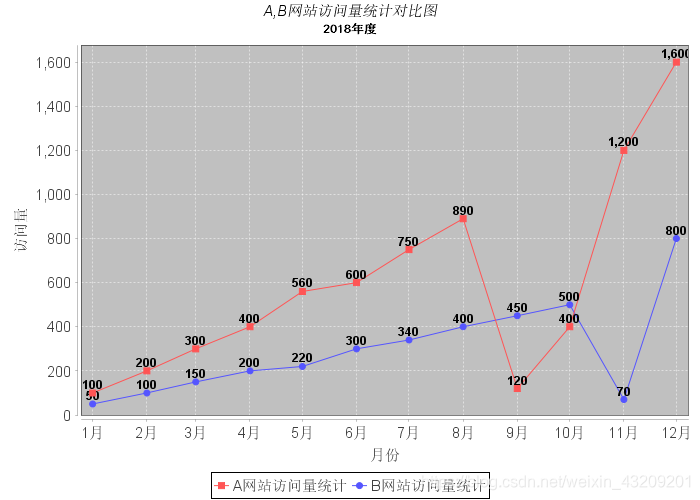

实例3：LineChart（折线图（包含对时间序列操作））
与实例1柱状图的生成类似的步骤：
1、新建Dynamic Web项目。
2、导入JFreeChart所需的jar包。
3、在web.xml文件中配置servlet（根据请求调用JFreeChart显示图表的DisplayChart类）。代码如下：
<?xml version="1.0" encoding="UTF-8"?>
<web-app xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xmlns="http://xmlns.jcp.org/xml/ns/javaee"
xsi:schemaLocation="http://xmlns.jcp.org/xml/ns/javaee http://xmlns.jcp.org/xml/ns/javaee/web-app_4_0.xsd"
version="4.0">
<display-name>JFreeChart_Demo</display-name>
<welcome-file-list>
<welcome-file>index.html</welcome-file>
<welcome-file>index.htm</welcome-file>
<welcome-file>index.jsp</welcome-file>
<welcome-file>default.html</welcome-file>
<welcome-file>default.htm</welcome-file>
<welcome-file>default.jsp</welcome-file>
</welcome-file-list>
<servlet>
<servlet-name>DisplayChart</servlet-name>
<servlet-class>org.jfree.chart.servlet.DisplayChart</servlet-class>
</servlet>
<servlet-mapping>
<servlet-name>DisplayChart</servlet-name>
<url-pattern>/displayChart</url-pattern>
</servlet-mapping>
</web-app>
4、编写生成图表的Java类。
<1>建立数据集（DefaultCategoryDataSet、等方式）。
<2>使用JFreeChart的工厂类根据数据集生成图表。
<3>使用ServletUtilities工具类的saveChartAsPNG()方法生成图表的png图片，返回图片的文件名(即fileName)。代码如下：
package chart;
import java.awt.Font;
import javax.servlet.http.HttpSession;
import org.jfree.chart.ChartFactory;
import org.jfree.chart.JFreeChart;
import org.jfree.chart.axis.DateAxis;
import org.jfree.chart.axis.DateTickUnit;
import org.jfree.chart.labels.ItemLabelAnchor;
import org.jfree.chart.labels.ItemLabelPosition;
import org.jfree.chart.labels.StandardXYItemLabelGenerator;
import org.jfree.chart.plot.XYPlot;
import org.jfree.chart.renderer.xy.XYItemRenderer;
import org.jfree.chart.renderer.xy.XYLineAndShapeRenderer;
import org.jfree.chart.servlet.ServletUtilities;
import org.jfree.chart.title.TextTitle;
import org.jfree.data.time.Month;
import org.jfree.data.time.TimeSeries;
import org.jfree.data.time.TimeSeriesCollection;
import org.jfree.ui.TextAnchor;
/**
* JFreeChart产生折线图
*
* @author lingtouyang的csdn博客 ▄┻┳═一 ☆
*
*/
public class LineChart {
public static String generateLineChart(HttpSession session)throws Exception{
/**
* 以下代码通过设置主题样式解決中文乱码问题
*/
// 创建主题样式
StandardChartTheme standardChartTheme = new StandardChartTheme("CN");
// 设置标题字体
standardChartTheme.setExtraLargeFont(new Font("隶书", Font.BOLD, 20));
// 设置图例的字体
standardChartTheme.setRegularFont(new Font("宋书", Font.PLAIN, 15));
// 设置轴向的字体
standardChartTheme.setLargeFont(new Font("宋书", Font.PLAIN, 15));
// 应用主题样式
ChartFactory.setChartTheme(standardChartTheme);
// 访问量统计
TimeSeries timeSeries=new TimeSeries("A网站访问量统计", Month.class);
// 添加数据
timeSeries.add(new Month(1,2013), 100);
timeSeries.add(new Month(2,2013), 200);
timeSeries.add(new Month(3,2013), 300);
timeSeries.add(new Month(4,2013), 400);
timeSeries.add(new Month(5,2013), 560);
timeSeries.add(new Month(6,2013), 600);
timeSeries.add(new Month(7,2013), 750);
timeSeries.add(new Month(8,2013), 890);
timeSeries.add(new Month(9,2013), 120);
timeSeries.add(new Month(10,2013), 400);
timeSeries.add(new Month(11,2013), 1200);
timeSeries.add(new Month(12,2013), 1600);
// 访问量统计
TimeSeries timeSeries2=new TimeSeries("B网站访问量统计", Month.class);
// 添加数据
timeSeries2.add(new Month(1,2013), 50);
timeSeries2.add(new Month(2,2013), 100);
timeSeries2.add(new Month(3,2013), 150);
timeSeries2.add(new Month(4,2013), 200);
timeSeries2.add(new Month(5,2013), 220);
timeSeries2.add(new Month(6,2013), 300);
timeSeries2.add(new Month(7,2013), 340);
timeSeries2.add(new Month(8,2013), 400);
timeSeries2.add(new Month(9,2013), 450);
timeSeries2.add(new Month(10,2013), 500);
timeSeries2.add(new Month(11,2013), 70);
timeSeries2.add(new Month(12,2013), 800);
// 定义时间序列的集合
TimeSeriesCollection lineDataset=new TimeSeriesCollection();
lineDataset.addSeries(timeSeries);
lineDataset.addSeries(timeSeries2);
JFreeChart chart=ChartFactory.createTimeSeriesChart("访问量统计时间折线图", "月份", "访问量", lineDataset, true, true, true);
//设置主标题
chart.setTitle(new TextTitle("A,B网站访问量统计对比图", new Font("隶书", Font.ITALIC, 15)));
//设置子标题
TextTitle subtitle = new TextTitle("2018年度", new Font("黑体", Font.BOLD, 12));
chart.addSubtitle(subtitle);
chart.setAntiAlias(true);
//设置时间轴的范围。
XYPlot plot = (XYPlot) chart.getPlot();
DateAxis dateaxis = (DateAxis)plot.getDomainAxis();
dateaxis.setDateFormatOverride(new java.text.SimpleDateFormat("M月"));
dateaxis.setTickUnit(new DateTickUnit(DateTickUnit.MONTH,1));
//设置曲线是否显示数据点
XYLineAndShapeRenderer xylinerenderer = (XYLineAndShapeRenderer)plot.getRenderer();
xylinerenderer.setBaseShapesVisible(true);
//设置曲线显示各数据点的值
XYItemRenderer xyitem = plot.getRenderer();
xyitem.setBaseItemLabelsVisible(true);
xyitem.setBasePositiveItemLabelPosition(new ItemLabelPosition(ItemLabelAnchor.OUTSIDE12, TextAnchor.BASELINE_CENTER));
xyitem.setBaseItemLabelGenerator(new StandardXYItemLabelGenerator());
xyitem.setBaseItemLabelFont(new Font("Dialog", 1, 12));
plot.setRenderer(xyitem);
String fileName=ServletUtilities.saveChartAsPNG(chart, 700, 500, session);
return fileName;
}
}
5、根据servlet中配置的jsp页面名称新建jsp页面，在页面中请求第4步中的Java类得到fileName进行显示图表。代码如下：
<%@page import="chart.LineChart"%>
<%@ page language="java" contentType="text/html; charset=UTF-8"
pageEncoding="UTF-8"%>
<!DOCTYPE html>
<html>
<head>
<meta charset="UTF-8">
<title>Insert title here</title>
</head>
<body>
<%
String fileName = LineChart.generateLineChart(session); //调用生成图表的Java类，返回饼图png文件的文件名
%>
<!--设置图片路径：（servlet的url-pattern）？filename=（上面获取的文件名fileName） -->
<img src="displayChart?filename=<%=fileName%>" width="700" height="500"
border="0">
</body>
</html>
6、部署该项目到tomcat服务器，在浏览器请求相应的jsp页面即可。
后来看见这个博客写的也挺全：https://www.cnblogs.com/newwind/p/5680389.html
说明：在这里，2D、3D与数据集的封装只是为了分类方便，四者可以两两组合，烦请自行组合。另外，图中数据纯属虚构，不代表任何实际意义。谢谢理解！如有问题欢迎指出！
扫一扫
5472
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
