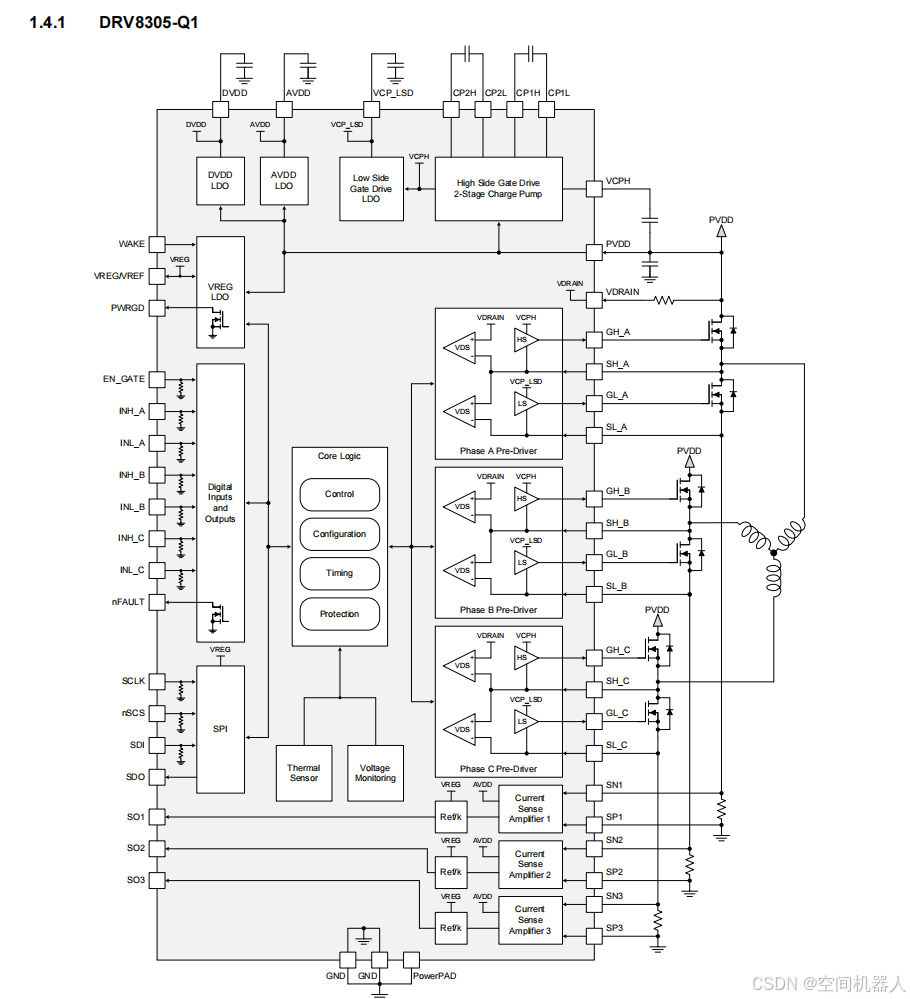

这个电路图显示了TI的DRV8305-Q1芯片的内部结构和引脚功能。让我逐一详细解释这个电路的工作原理和引脚介绍。
DRV8305-Q1电路原理和内部引脚介绍
-
High Side Gate Drive 2-Stage Charge Pump(高侧栅极驱动两级电荷泵)
- High Side Gate Drive:高侧驱动指的是驱动电路上方的功率MOSFET的栅极,这些MOSFET连接在负载的高电压端(相对于地)。高侧驱动需要提供足够的电压来开启高电压端的MOSFET。
- 2-Stage Charge Pump:两级电荷泵是为了提供更高的电压来驱动高侧的MOSFET。电荷泵通过切换电容来提升电压,两级电荷泵能够提供更高和更稳定的栅极驱动电压。
- CP2H和CP1H:这些引脚连接到电荷泵的电容。CP1H和CP2H在电荷泵的两个阶段中用于切换和提升电压。
-
INH_A, INH_B等引脚功能
- INH_A, INH_B, INH_C</
