ADS中zin计算出的端口阻抗是什么

原创 已于 2024-10-23 12:49:24 修改
· 473 阅读 · 2 ·
版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#信息与通信 #信号处理

于 2024-09-29 15:46:49 首次发布

ads中zin计算出的端口阻抗是什么

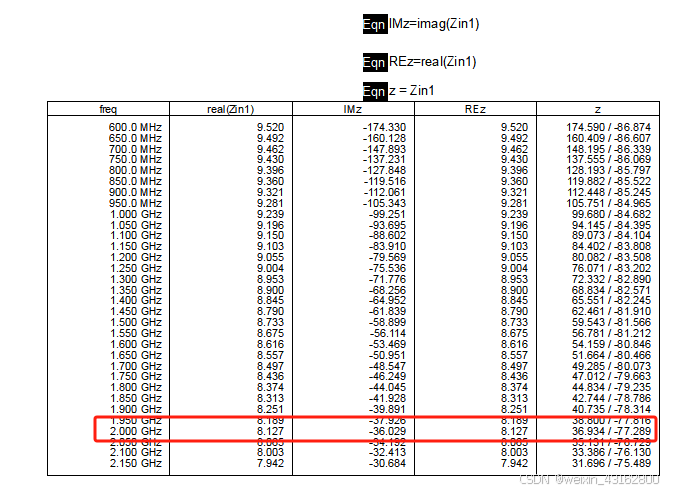

是一个幅值+相位的复数，如2GHZ处real值为8.127，imag为-36.029，实际上写的是36.934/-77.289,实际上8.127=36.934cos（-77.289°），-36.029=36.934sin（-77.289°）

在这里插入图片描述

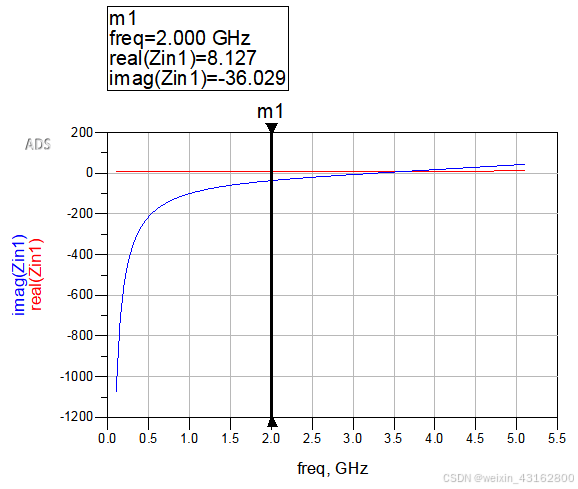

实际上也可以用曲线验证下
在这里插入图片描述
