梳理buck分立元件搭建整体思路

一、buck电路的产生背景
降压电路分为线性和开关，线性降压的缺点是效率太低功耗太大，因此只适用于小压降的需求，因此才出现了开关降压电路，如buck。
二、buck电路的基本拓扑

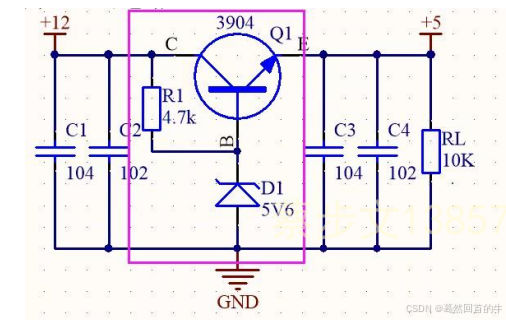

上图是LDO电路拓扑图，此时B点电压会被稳压管D1钳位，保持在5.6v，输出E端电压也就保持在5v，但是此时三极管Q1工作在放大区，Rce比较大，因此功耗较大，效率较低。

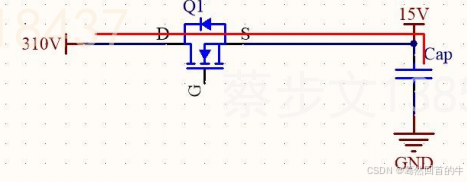

考虑到三极管在放大区的电阻较大，导致较大功耗，考虑到使用mos管，但是mos管的放大区很小，若一直开着，就成了导线，输出电容也很快会充到最高的电压，也就失去了降压的能力。

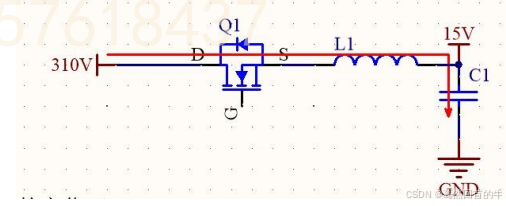

也就是说我们希望电源对输出电容的充电不能一直在充，充一会停一会达到平衡，而这就要求冲电的过程速度可控，否则速度过快无法控制。关于控制充电速度就只有两种选择，一是电阻，二是电感，电阻会导致功耗增大效率降低，因此选择电感。同时要加上mos管区控制开关。

能形成上面的拓扑的几个考虑点是：

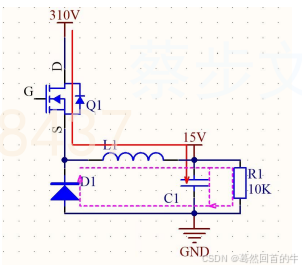

1、既然有了电感，同时有mos开关，就需要考虑电感的续流回路，所以才会出现二极管这条路。
2、之所以把二极管放在D1的位置，而不是单独在电感上接个续流回路， 那是因为负载需要电感和电容来一起驱动，如果单独在电感上接续流回路，那电感上的能量就浪费了。同时对电容的要求也会很高。
3、这里必须要有个假负载，至于理由在另一篇文章有说明。
三、buck电路的完整电路设计
