0x00 前言

了解一个程序的结构在逆向过程中是非常重要的，虽然也有很多工具可以直接读取到PE文件的结构，但是作为一个有信仰的逆向学习者，个人认为有必要从根本上去理解，所以今天就结合一个简单的32位.exe程序配合WinHex浅浅分析一下PE文件结构，将会将文章分为多篇对PE文件结构进行分析，第一篇主要对PE文件的整体结构和DOS头进行剖析。

0x01 PE文件结构概述

PE文件可以大概分为：DOS头、NT头、节表、.idata段、.text段、.data段，本文将一一对其进行分析。

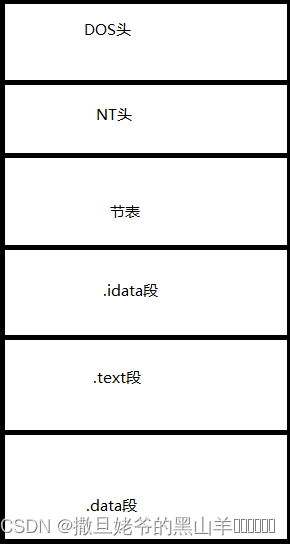

结构示意图如下：
在这里插入图片描述

0x02 DOS头

DOS头的字段有

IMAGE_DOS_HEADER
typedef struct _IMAE_DOS_HEADER {
	WORD e_magic;	    //2
	WORD e_cblp;        //2
	WORD e_cp;          //2
	WORD e_crlc;        //2
	WORD e_cparhdr;		//2
	WORD e_minalloc;    //2
	WORD e_maxalloc;	//2
	WORD e_ss;          //2
	WORD e_sp;			//2
	WORD e_csum;		//2
	WORD e_ip;			//2
	WORD e_cs;			//2
	WORD e_lfarlc;		//2
	WORD e_ovno;		//2
	WORD e_res[4];		//2
	WORD e_oemid;		//2
	WORD e_oeminfo;		//2
	WORD e_res2[10];	//2
	LONG e_lfanew;		//4
} IMAGE_DOS-HEADER, *PIMAGE_DOS_HEADER;

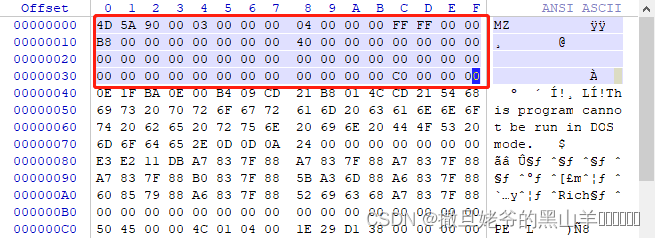

共占据64个字节，结合WinHex查看如下图所示：

在这里插入图片描述

图中标记的位置即整个DOS头的内容，我们依次按字段进行分析：

e_magic：0x00，占两个字节，即4D 5A，是DOS的签名，PE文件的e_magic一般都是MZ（MZ标签是MS-DOS原架构师Mark Zbikowski姓名的首字母缩写）。
e_cblp：0x02，占两个字节，即90 00，是文件最后页的字节数，由于win32是小端序，所以这个程序的文件最后页的字节数为0x0090字节。
e_cp：0x04，占两个字节，即03 00，是文件的页数，该程序共有0x0003页。
e_crlc：0x06，占两个字节，即00 00，是重定义元素个数，即引用第三方链接库、虚拟变量等，该文件重定义元素个数为0。
e_cparhdr：0x08，占两个字节，即04 00，参数头大小。
e_minalloc：0x0A，占两个字节，即00 00，最小所需附加段大小。
e_maxalloc：0x0C，占两个字节，即00 00，最小所需附加段大小。
e_ss：0x0E，初始代码段地址。
e_sp：0x10，初始栈内存地址。
e_csum：0x12，校验和，是对整个PE文件的校验和，如未开启校验和，则该字段为0。
e_ip：0x14，初始化EIP指针的地址。
e_cs：0x16，初始化CS段的地址。
e_lfarlc：0x18，重定向表的文件地址。
e_ovno：0x1A，覆盖号。
e_res[4]：0x1C，保留字段。
e_oemid：0x24，OEM标识符，厂商序列号。
e_oeminfo：0x26，OEM信息。
e_res2[10]：0x28，保留字段。
e_lfanew：0x3C，PE头的偏移地址，该文件的PE头位置在0x0000C0。

其中最重要的DOS头为e_magic和e_lfanew，e_magic是用于确定文件是否为PE文件，e_lfanew的用于确定PE头的位置。

0x03 DOS存根

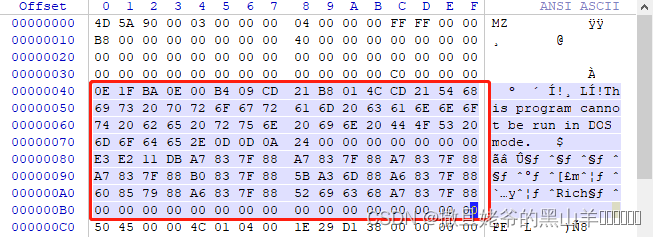

从地址0x40至0xBF为DOS的存根，该段不会影响PE文件的正常运行。
在这里插入图片描述

0x04 NT头

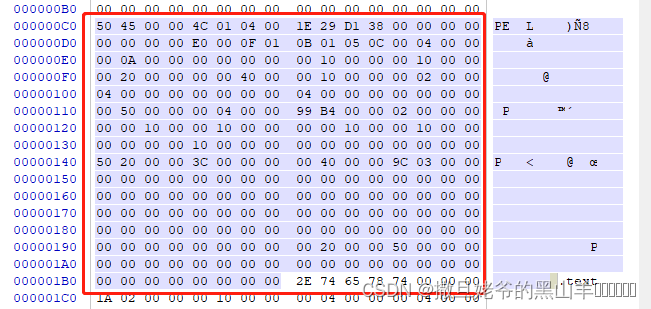

NT头可分为三部分，依次为PE签名，PE文件头以及PE可选头。

在这里插入图片描述

NT头的字段如下：

typedef struct _IMAGE_NT_HEADERS {
  DWORD                   Signature;
  IMAGE_FILE_HEADER       FileHeader;
  IMAGE_OPTIONAL_HEADER32 OptionalHeader;
} IMAGE_NT_HEADERS32, *PIMAGE_NT_HEADERS32;

Signature字段为双字型数据，占4个字节，是PE文件的签名。
FileHeader字段是PE文件头，以下是FileHeader的字段，后面再展开说明。

typedef struct _IMAGE_FILE_HEADER {
  WORD  Machine;
  WORD  NumberOfSections;
  DWORD TimeDateStamp;
  DWORD PointerToSymbolTable;
  DWORD NumberOfSymbols;
  WORD  SizeOfOptionalHeader;
  WORD  Characteristics;
} IMAGE_FILE_HEADER, *PIMAGE_FILE_HEADER;

OptionalHeader字段是PE的可选头，以下是OptionalHeader的字段，后面再展开说明。

typedef struct _IMAGE_OPTIONAL_HEADER {
  WORD                 Magic;
  BYTE                 MajorLinkerVersion;
  BYTE                 MinorLinkerVersion;
  DWORD                SizeOfCode;
  DWORD                SizeOfInitializedData;
  DWORD                SizeOfUninitializedData;
  DWORD                AddressOfEntryPoint;
  DWORD                BaseOfCode;
  DWORD                BaseOfData;
  DWORD                ImageBase;
  DWORD                SectionAlignment;
  DWORD                FileAlignment;
  WORD                 MajorOperatingSystemVersion;
  WORD                 MinorOperatingSystemVersion;
  WORD                 MajorImageVersion;
  WORD                 MinorImageVersion;
  WORD                 MajorSubsystemVersion;
  WORD                 MinorSubsystemVersion;
  DWORD                Win32VersionValue;
  DWORD                SizeOfImage;
  DWORD                SizeOfHeaders;
  DWORD                CheckSum;
  WORD                 Subsystem;
  WORD                 DllCharacteristics;
  DWORD                SizeOfStackReserve;
  DWORD                SizeOfStackCommit;
  DWORD                SizeOfHeapReserve;
  DWORD                SizeOfHeapCommit;
  DWORD                LoaderFlags;
  DWORD                NumberOfRvaAndSizes;
  IMAGE_DATA_DIRECTORY DataDirectory[IMAGE_NUMBEROF_DIRECTORY_ENTRIES];
} IMAGE_OPTIONAL_HEADER32, *PIMAGE_OPTIONAL_HEADER32;

0x05 节表

节表（SECTION）即区块表，定义了PE文件中所有节的属性，SECTION字段如下，再下篇再展开叙述：

typedef struct _IMAGE_SECTION_HEADER {
  BYTE  Name[IMAGE_SIZEOF_SHORT_NAME];
  union {
    DWORD PhysicalAddress;
    DWORD VirtualSize;
  } Misc;
  DWORD VirtualAddress;
  DWORD SizeOfRawData;
  DWORD PointerToRawData;
  DWORD PointerToRelocations;
  DWORD PointerToLinenumbers;
  WORD  NumberOfRelocations;
  WORD  NumberOfLinenumbers;
  DWORD Characteristics;
} IMAGE_SECTION_HEADER, *PIMAGE_SECTION_HEADER;
