组态王与西门子1200通信，读取温湿度数据

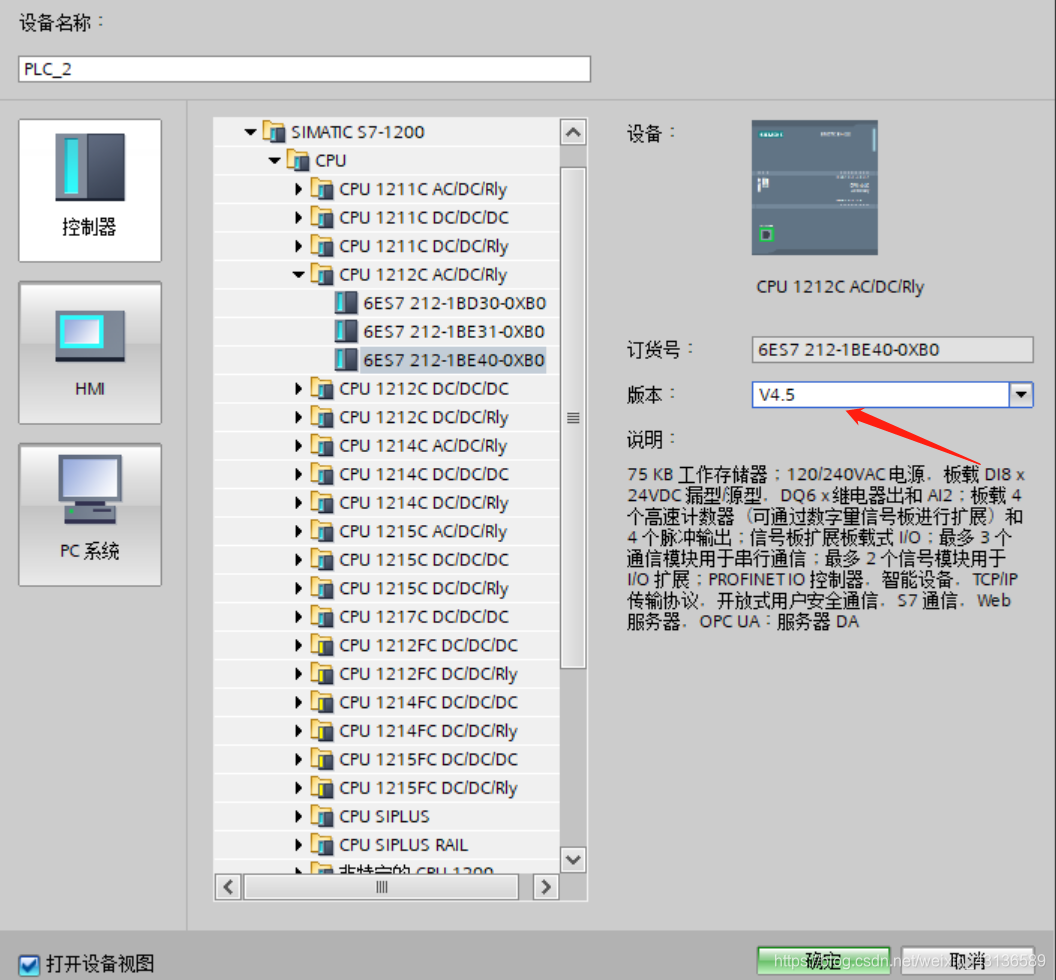

首先对1200组态，注意版本不要选比固件更高的，否则会报错：“下位机组件错误”。

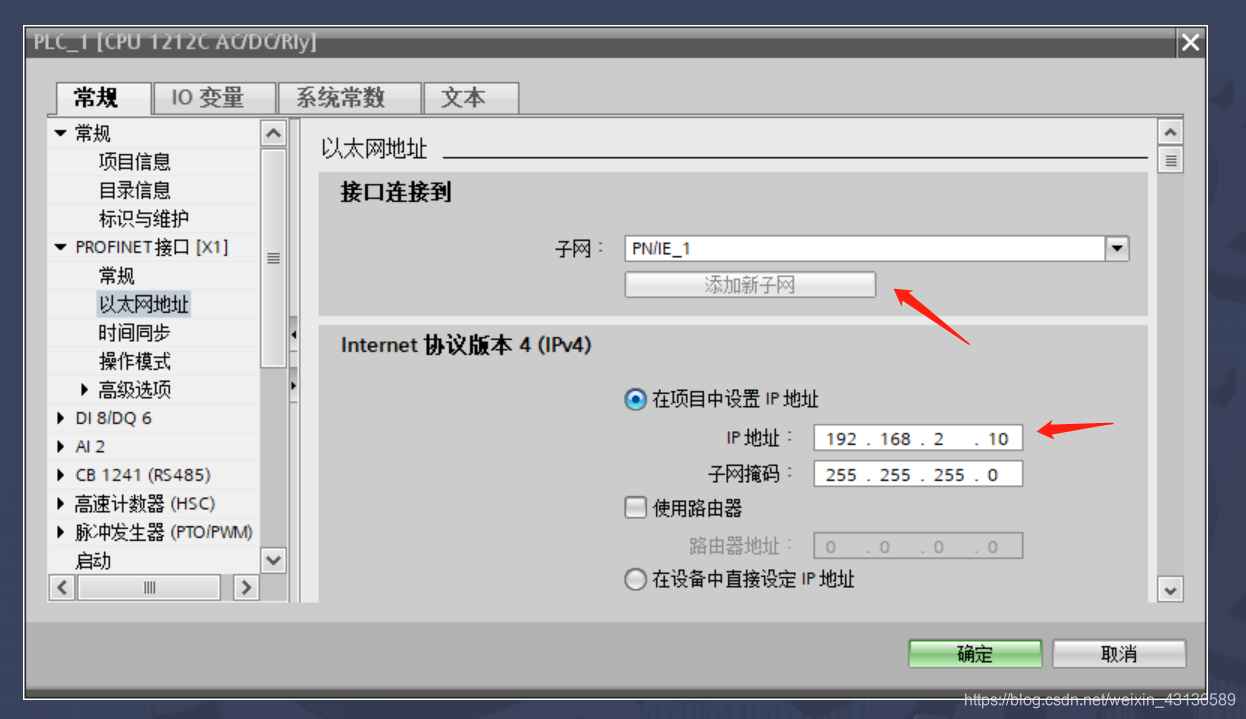

添加子网，设置PLC的IP地址。

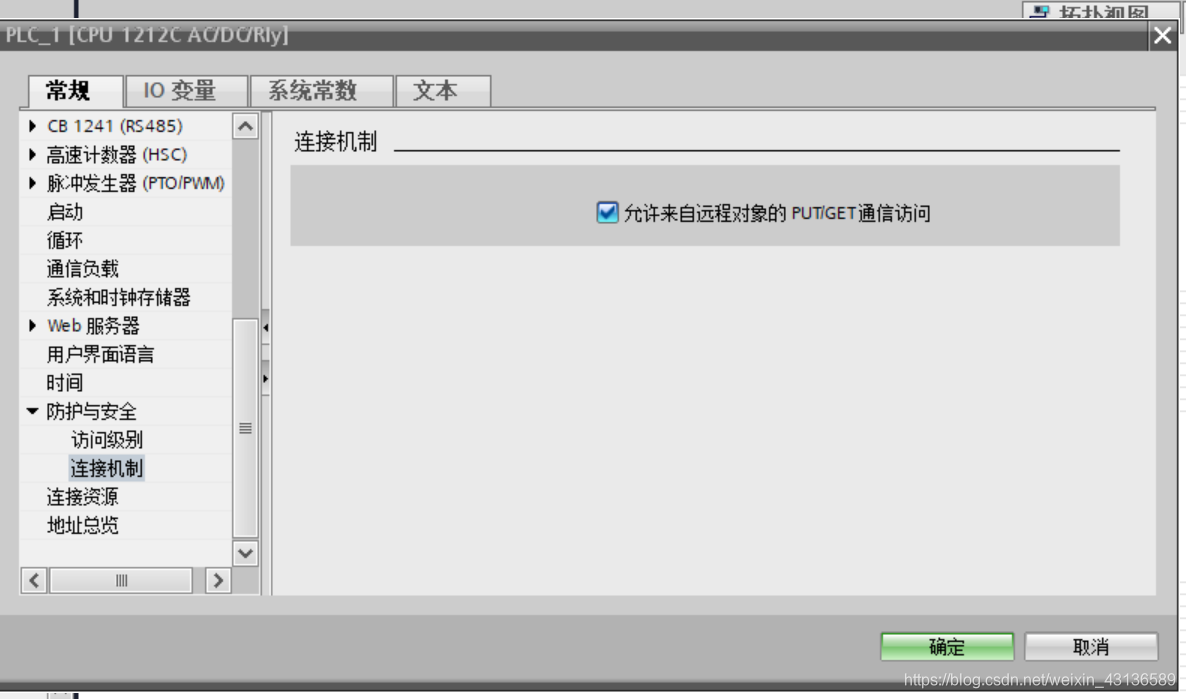

勾选，允许访问，远程对象包括HMI，还有组态王等上位机。

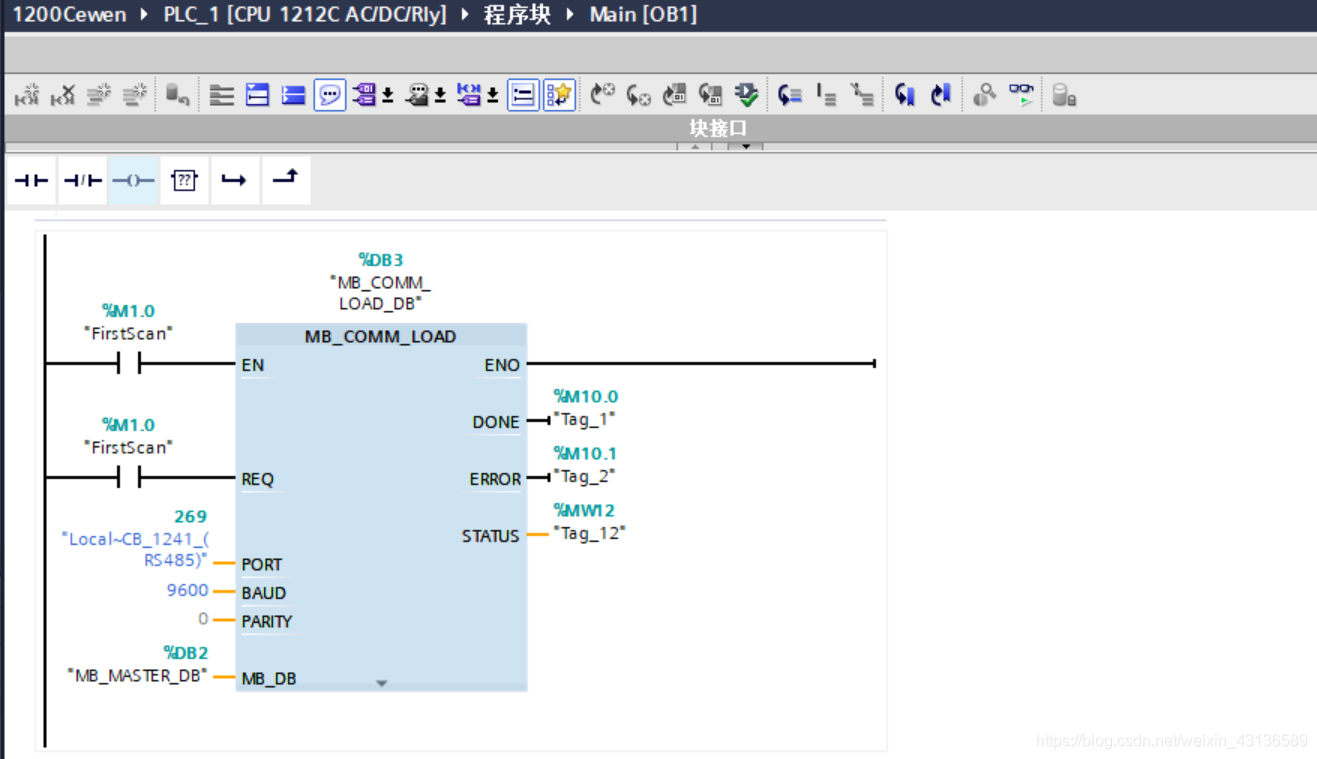

Modbus通信程序，填写参数。这里先做初始化。

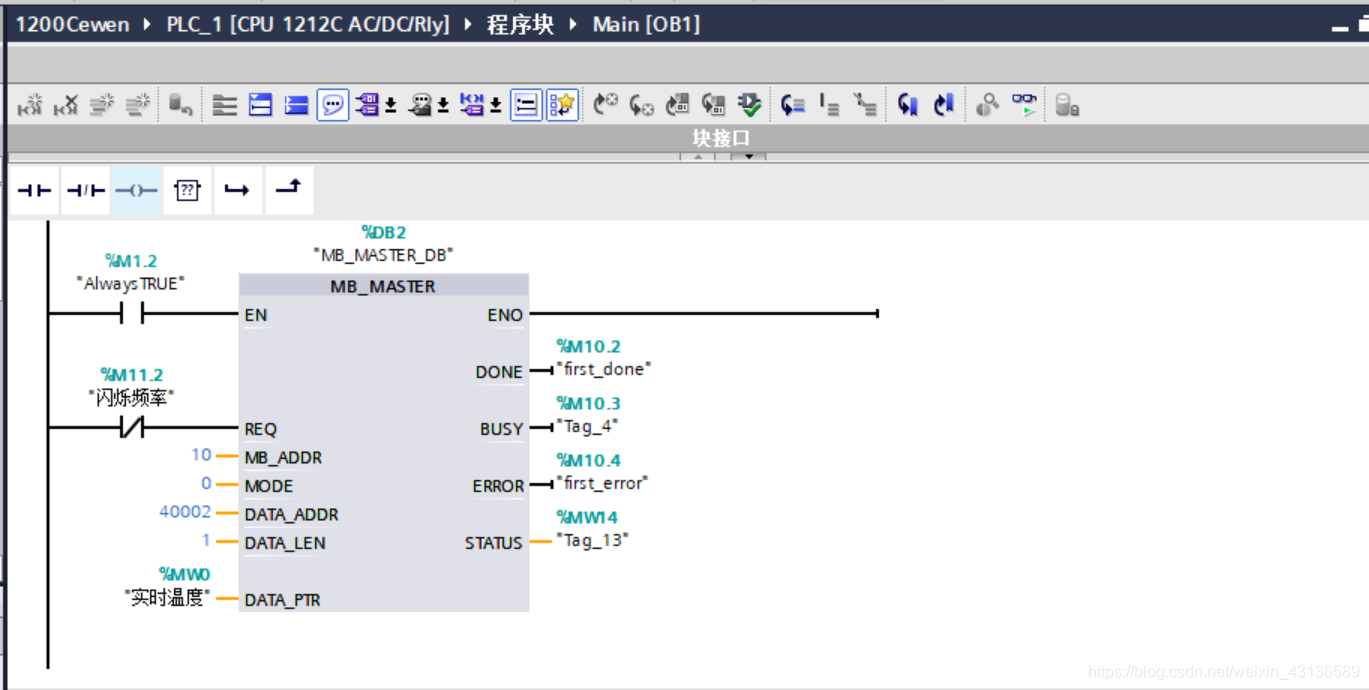

读取数据。

组态王添加新IO设备，选择西门子1200。

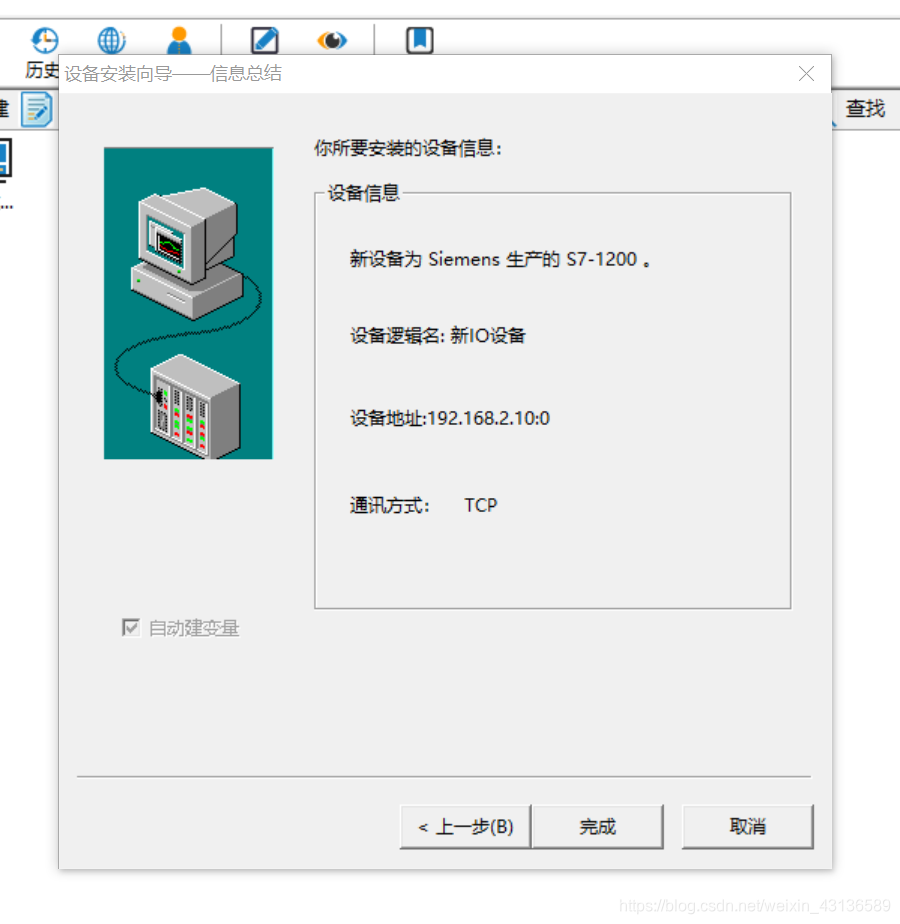

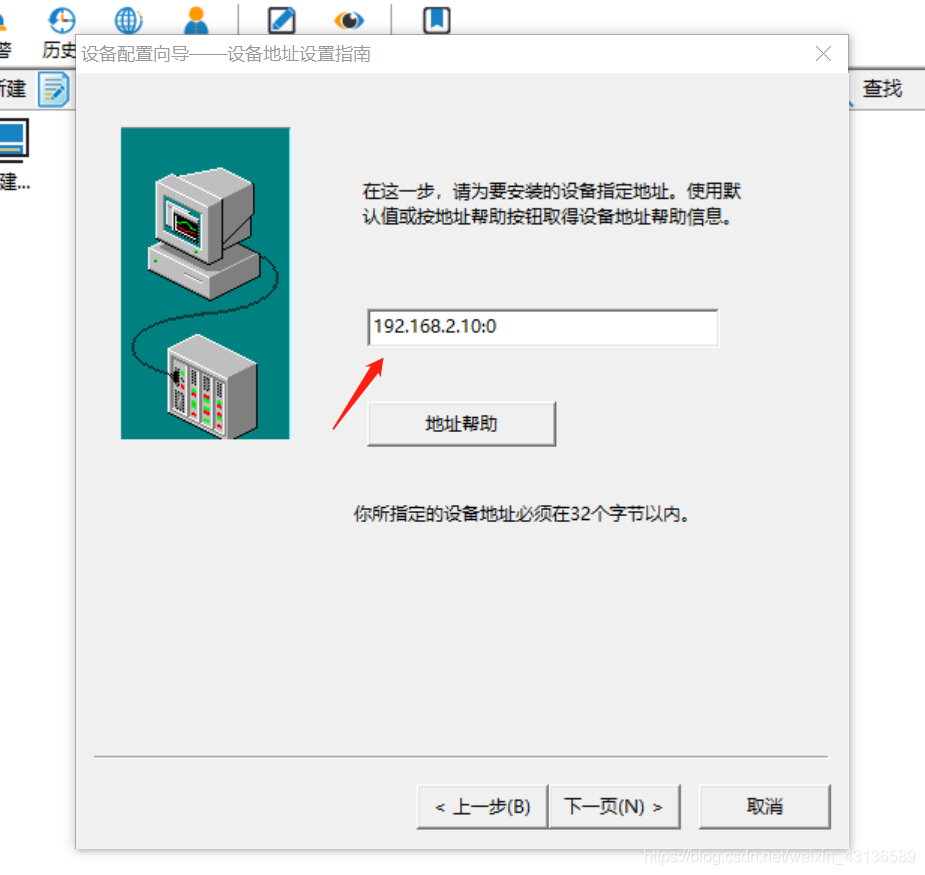

这里填1200的IP地址，跟刚才博图里设置的一致，分号后面是槽号，默认是0。

通信方式选TCP，也就是以太网。

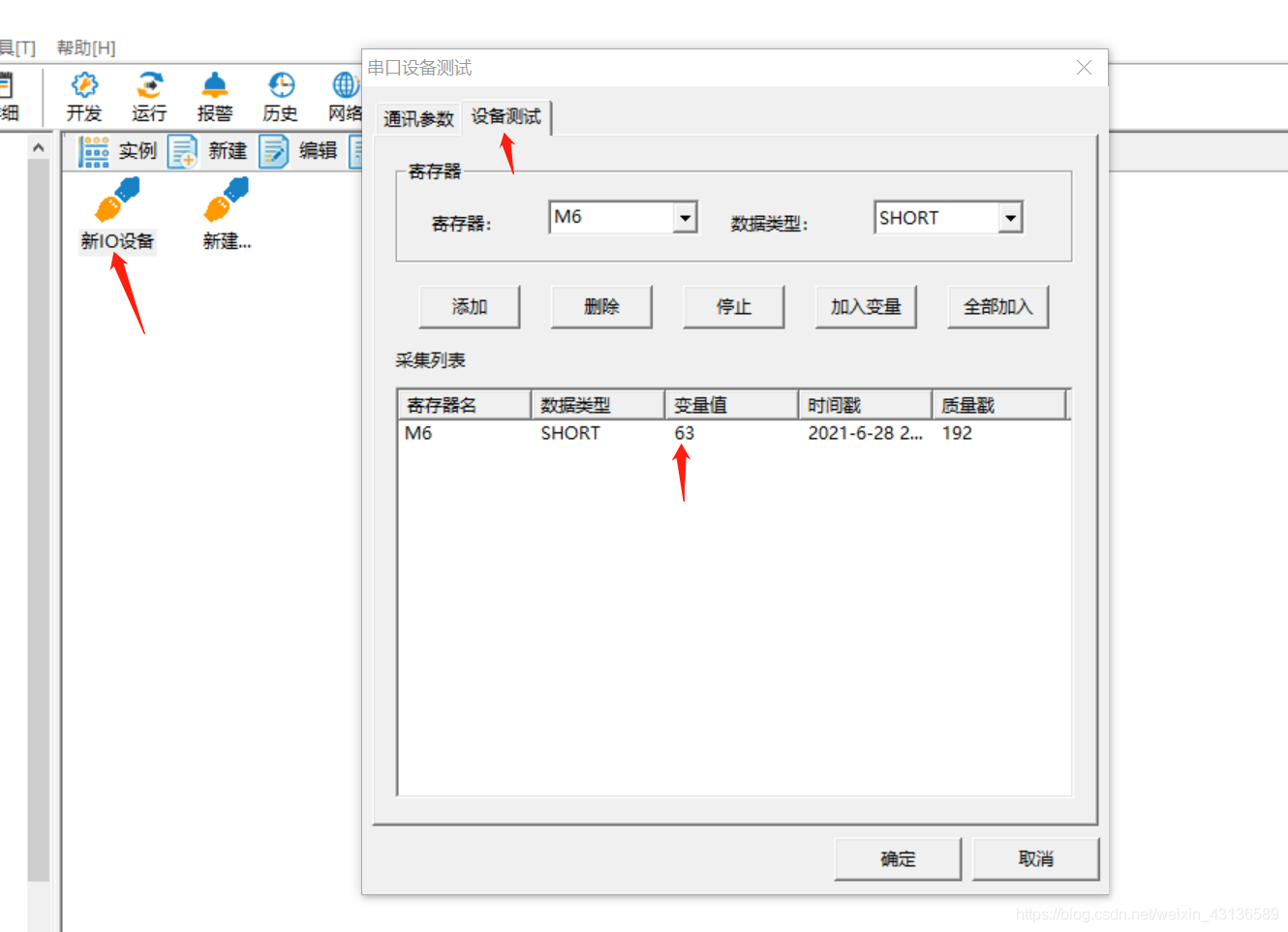

 右键测试一下通讯是否成功，读取到了湿度变量。

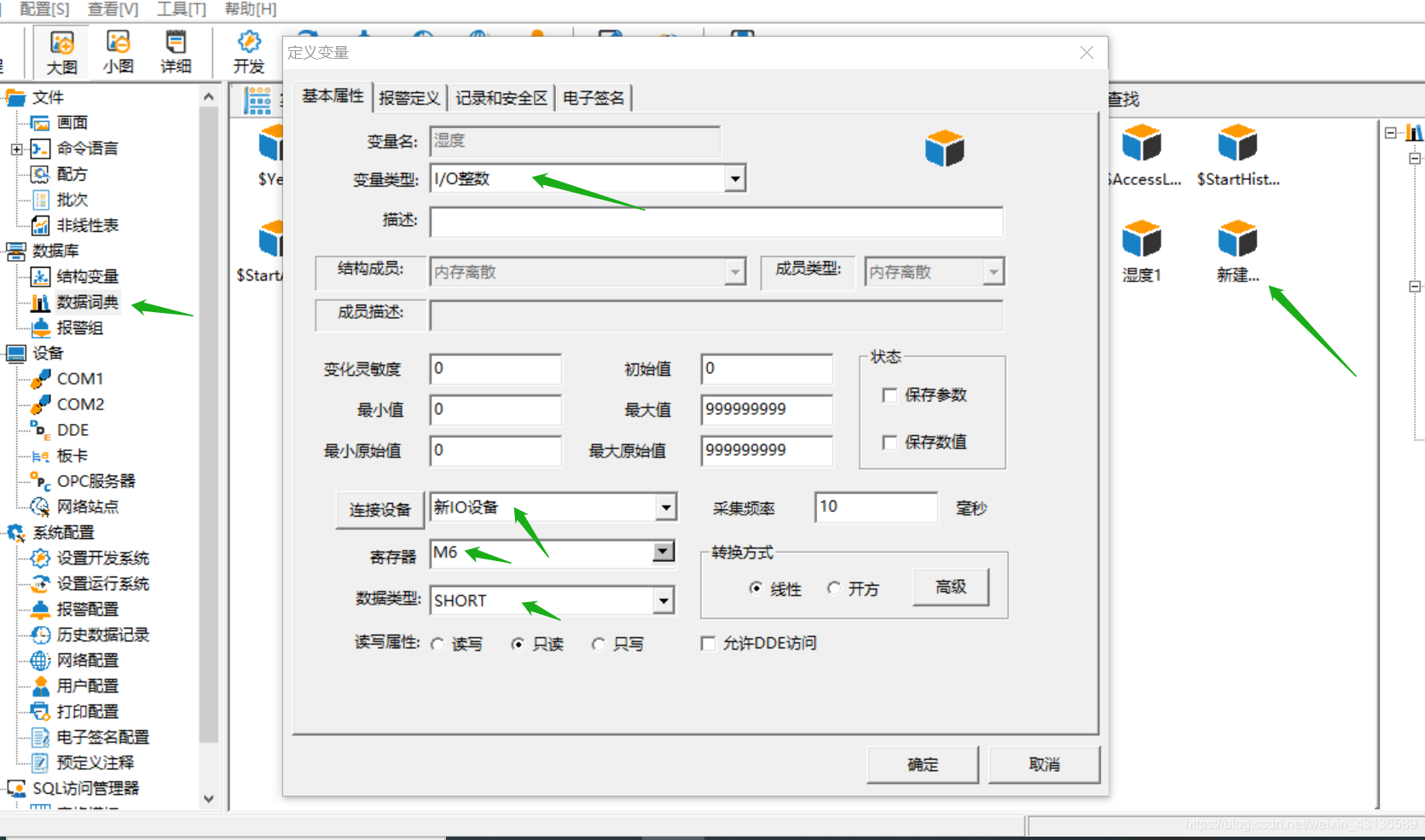

数据词典里设置变量，注意变量类型、寄存器的选择；M6对应1200的MW6,也可以填DB1.0，对应1200的DB1.DW0。

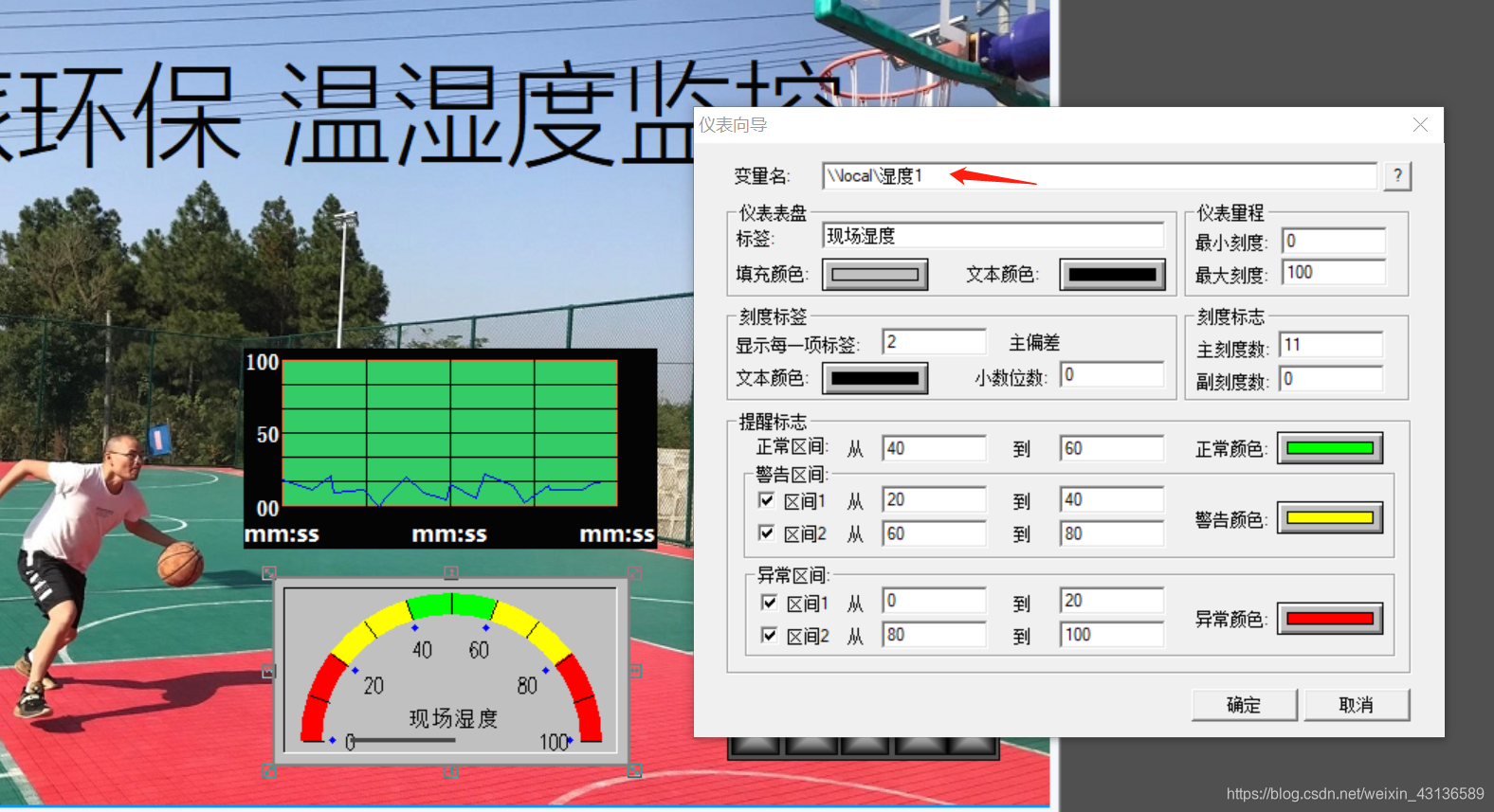

编辑画面，变量名选刚才设置的变量。

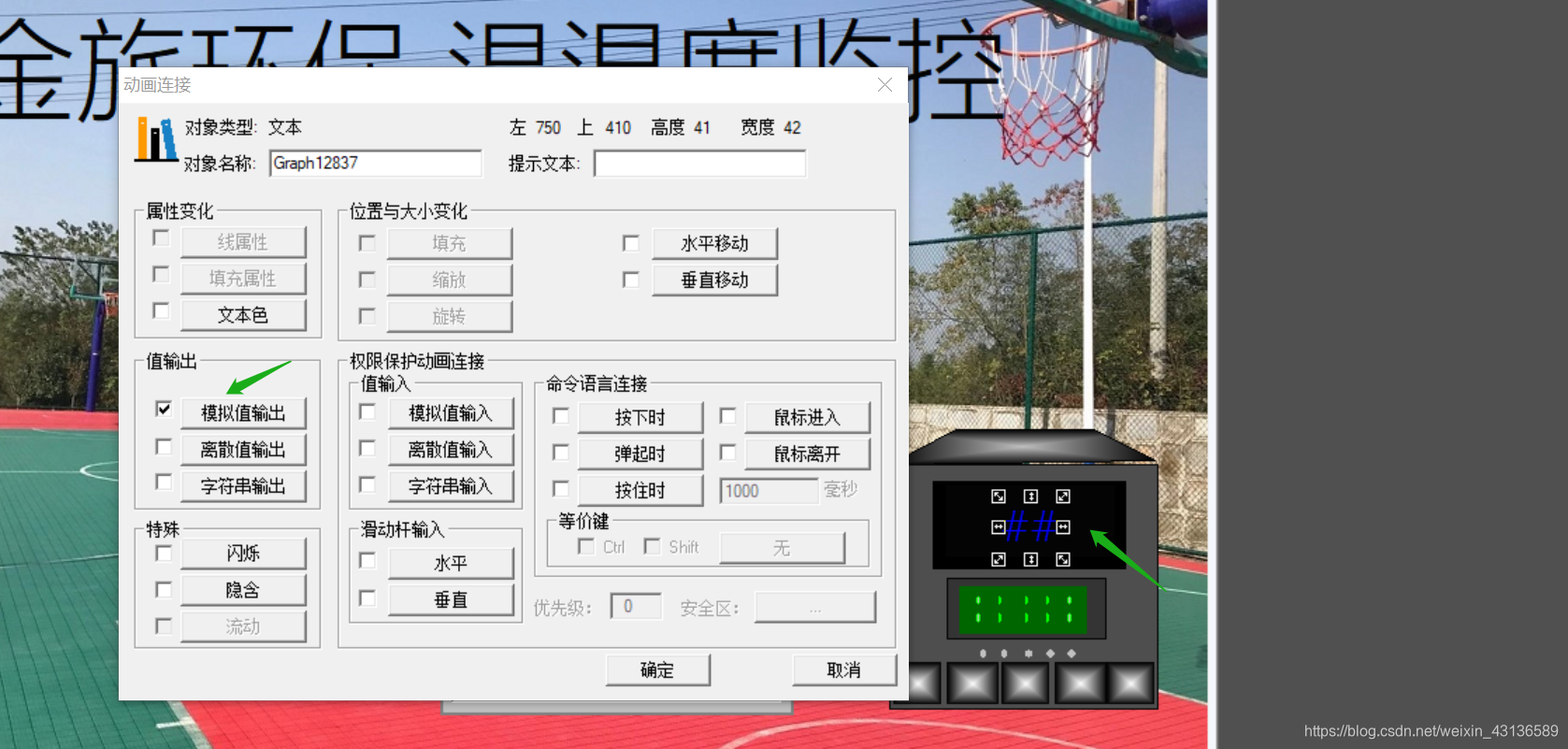

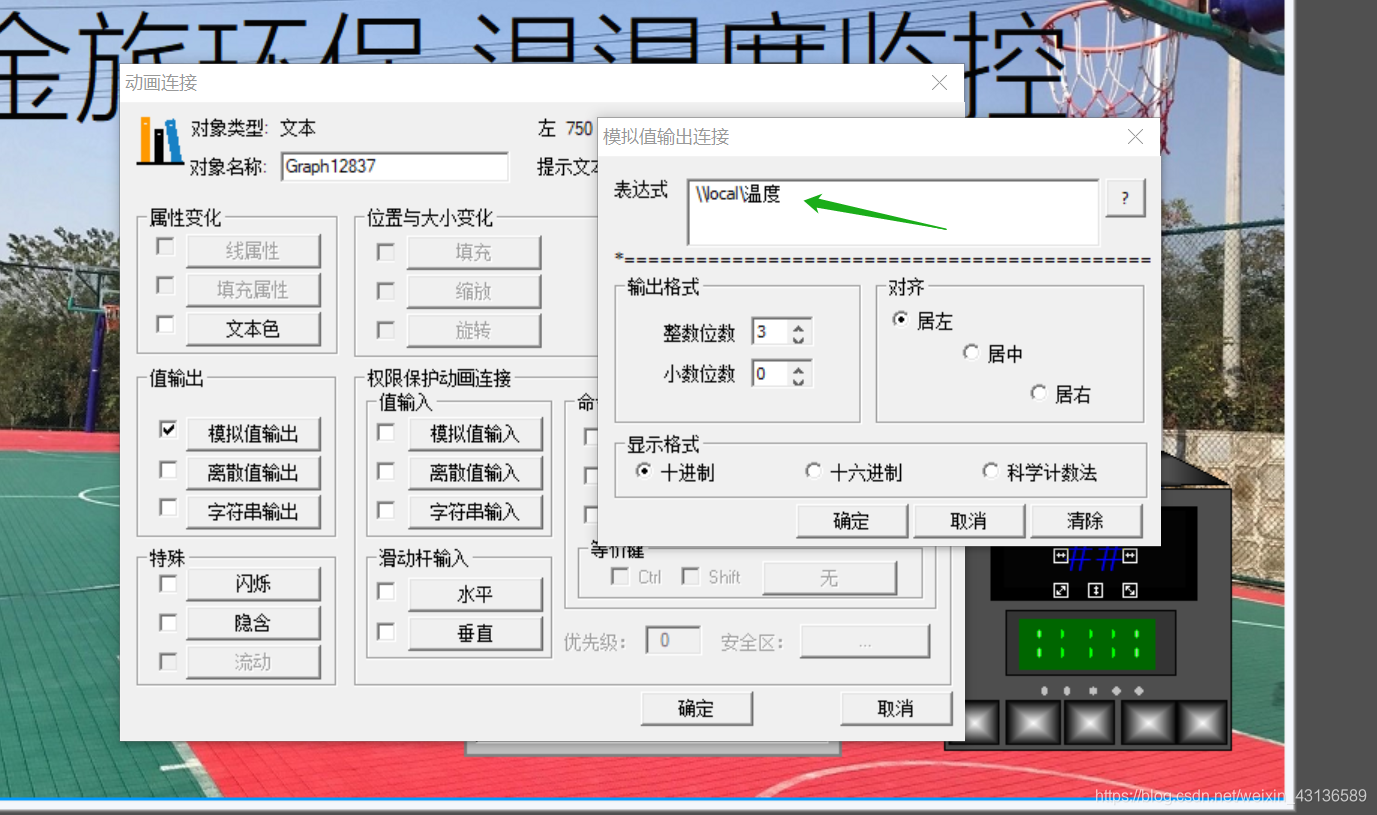

再拖一个文本框，勾选模拟量输出，同样填刚才设置的变量。

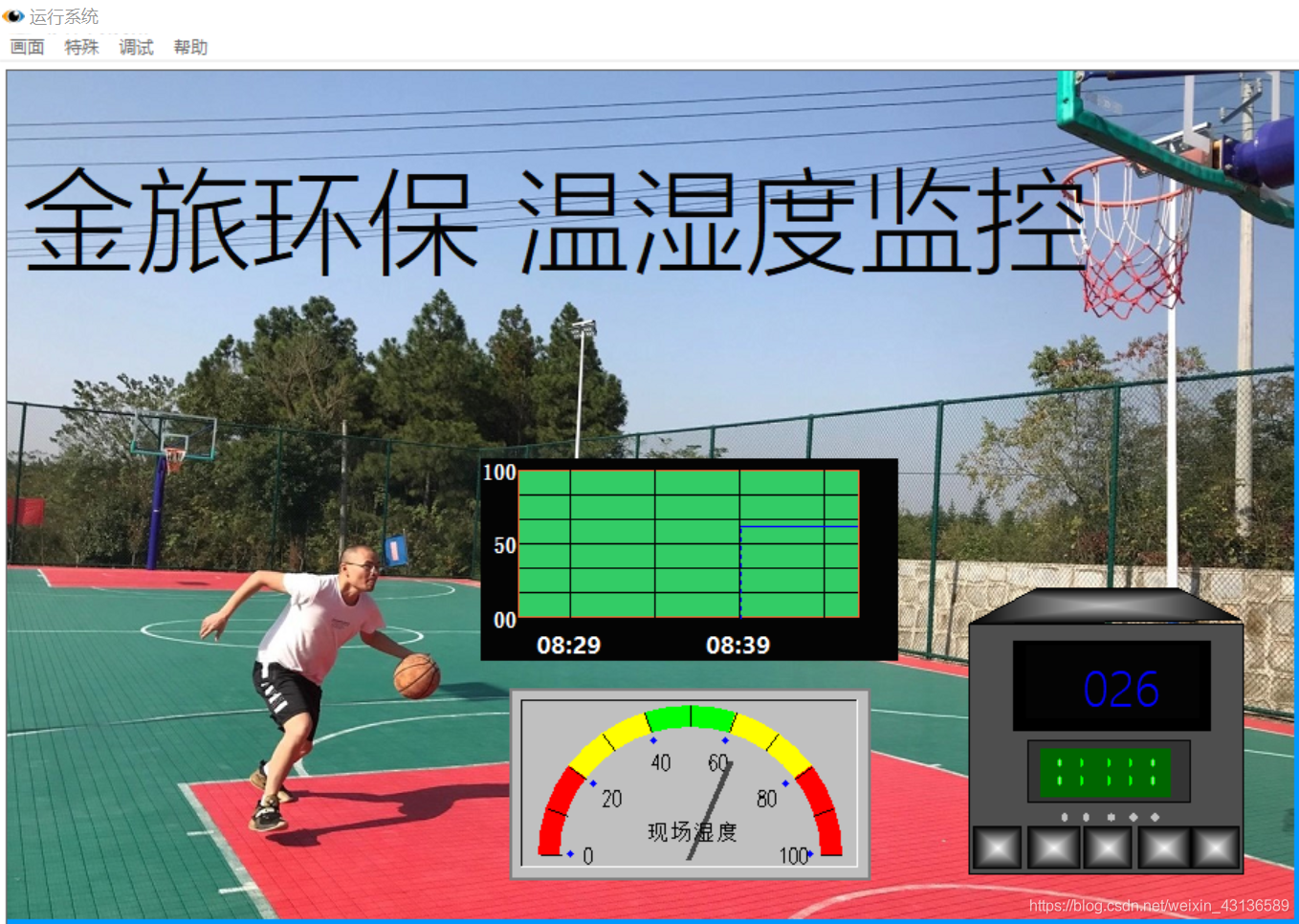

运行后，数据读取正常。
