使用Plotly库创建了一个时间线图，展示了从2023年开始的核电厂视觉识别系统开发过程，包括需求分析、系统架构设计、算法研究、场景模型和软件平台开发、移动终端开发以及部署与测试等阶段，所有工作均已顺利完成。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1.使用plotly

安装包下载

import plotly.express as px

fig = px.timeline([
    dict(Task="需求分析", Start='2023-01-01', End='2023-02-28', Status="Done"),
    dict(Task="系统架构设计", Start='2023-03-01', End='2023-05-31', Status="Done"),
    dict(Task="算法研究", Start='2023-06-01', End='2023-11-30', Status="Done"),
    dict(Task="场景模型开发", Start='2023-11-30', End='2024-03-31', Status="Done"),
    dict(Task="软件系统平台开发", Start='2024-02-01', End='2024-04-30', Status="Done"),
    dict(Task="移动视觉识别终端开发", Start='2023-11-01', End='2024-03-31', Status="Done"),
    dict(Task="部署与测试", Start='2024-04-01', End='2024-06-01', Status="Done")
],
    x_start="Start",
    x_end="End",
    y="Task",
    color="Status"
)

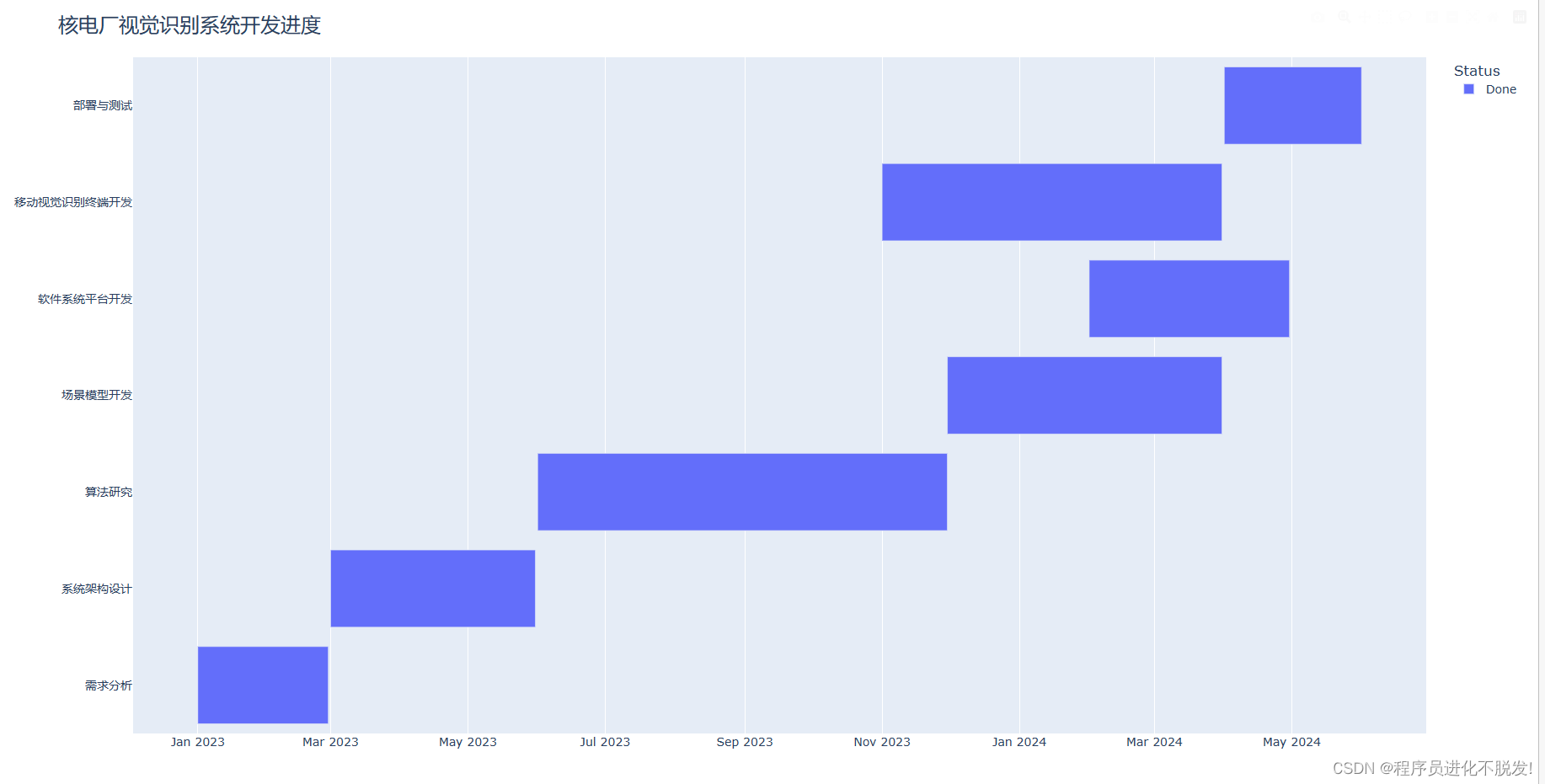

fig.update_layout(title="核电厂视觉识别系统开发进度", title_font_size=24)
fig.update_layout(font=dict(size=24))
fig.show()
