SpringBoot整合activiti7，demo示例

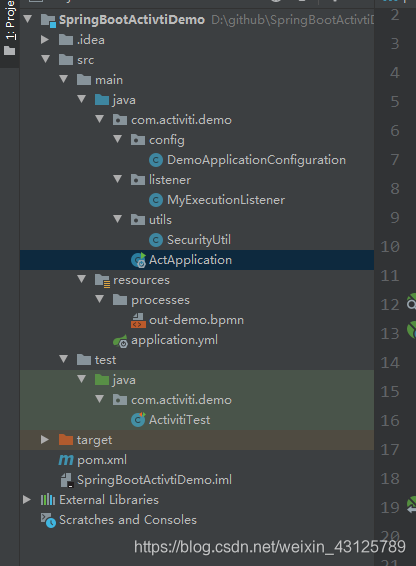

一：项目结构

二：application.yml配置

server:
  port: 9999
spring:
  datasource:
    url: jdbc:mysql://127.0.0.1:3306/springboot_activiti?useUnicode=true&characterEncoding=UTF-8&nullCatalogMeansCurrent=true&useOldAliasMetadataBehavior=true&autoReconnect=true&serverTimezone=UTC
    username: root
    password: 123456
    driver-class-name: com.mysql.cj.jdbc.Driver
  activiti:
    #1.flase： 默认值。activiti在启动时，会对比数据库表中保存的版本，如果没有表或者版本不匹配，将抛出异常
    #2.true： activiti会对数据库中所有表进行更新操作。如果表不存在，则自动创建
    #3.create_drop： 在activiti启动时创建表，在关闭时删除表（必须手动关闭引擎，才能删除表）
    #4.drop-create： 在activiti启动时删除原来的旧表，然后在创建新表（不需要手动关闭引擎）
    database-schema-update: true
    #检测历史表是否存在 activiti7默认没有开启数据库历史记录 启动数据库历史记录
    db-history-used: true
    #记录历史等级 可配置的历史级别有none, activity, audit, full
    history-level: full
    #校验流程文件，默认校验resources下的processes文件夹里的流程文件
    check-process-definitions: true

三：pom文件中的依赖引入

 </dependency>
<!--        工作流activiti相关依赖-->
                <dependency>
                    <groupId>org.activiti</groupId>
                    <artifactId>activiti-spring-boot-starter</artifactId>
                    <version>7.0.0.Beta2</version>
        <!--            <version>7.1.0.M1</version>-->
                    <exclusions>
                        <exclusion>
                            <artifactId>mybatis</artifactId>
                            <groupId>org.mybatis</groupId>
                        </exclusion>
                    </exclusions>
                </dependency>
        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-spring-boot-starter-basic</artifactId>
            <version>6.0.0</version>
        </dependency>

四：流程管理文件配置
bpmn文件默认放在resource下的processes文件夹下，项目启动时，会自动部署此文件夹下的所有bpmn文件，即部署流程

五：利用工具Camunda Modeler生成bpmn文件

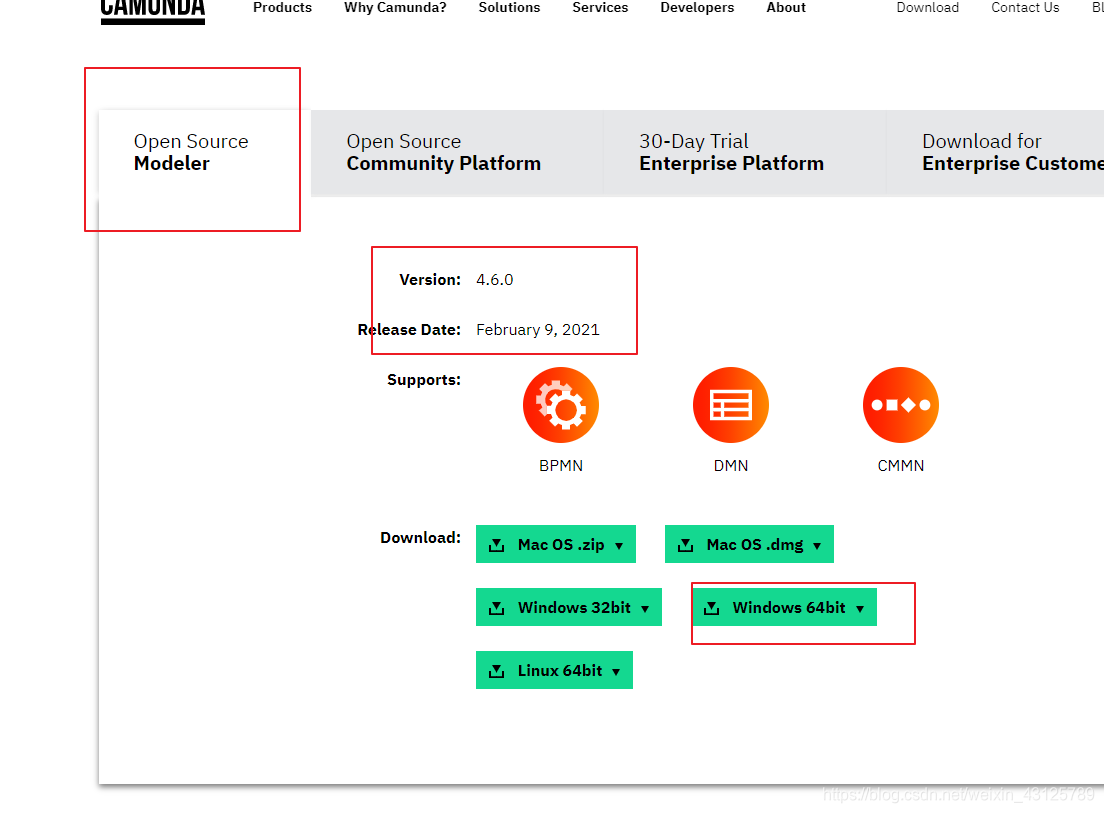

1）下载Camunda Modeler，下载地址https://camunda.com/download/modeler/
lz下载的是camunda-modeler-4.6.0-win-x64

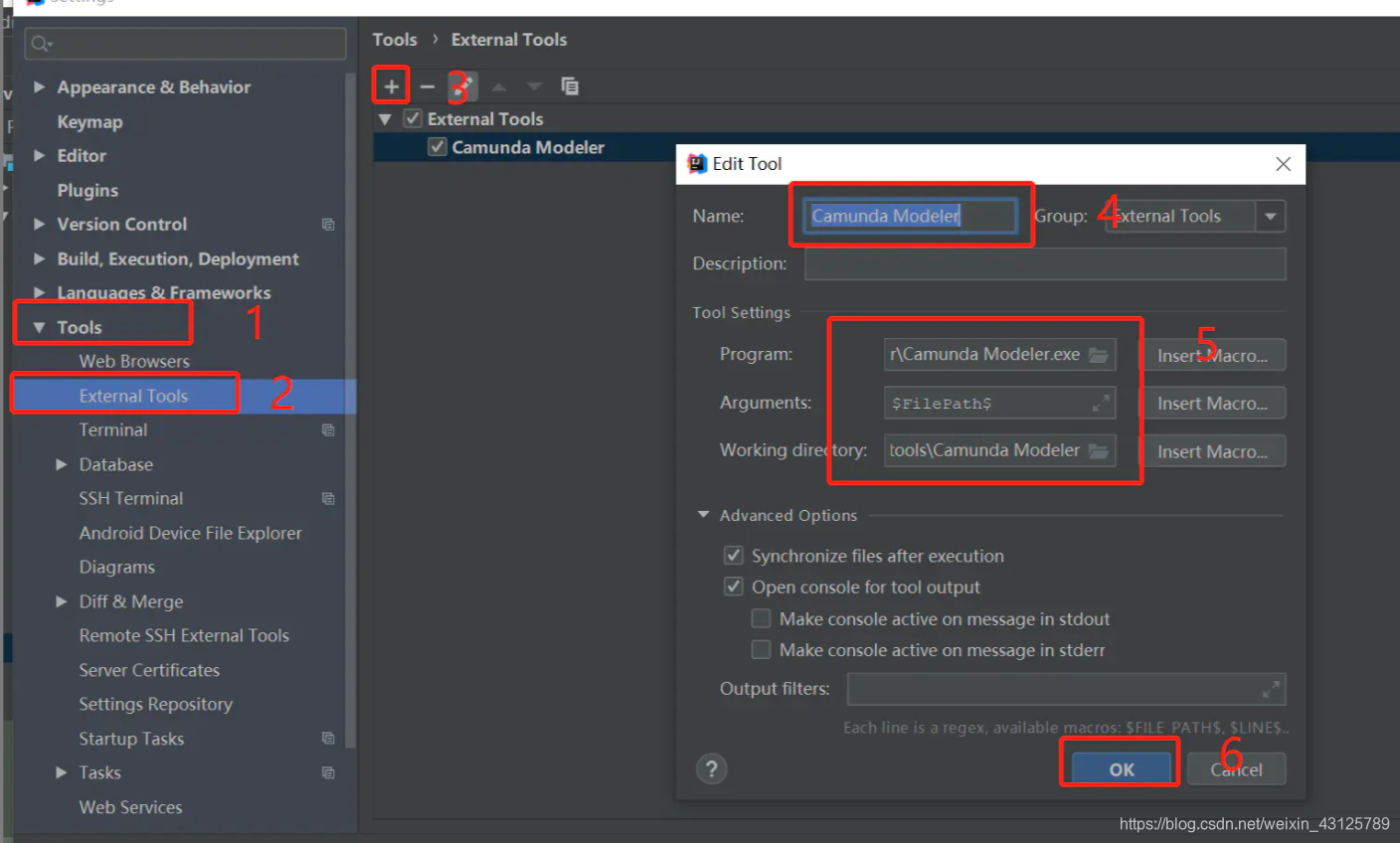

2）IDEA整合Camunda Modeler

参考文档：https://www.jianshu.com/p/5942c4ee513c
3）利用Camunda Modeler画流程图，并生成bpmn文件

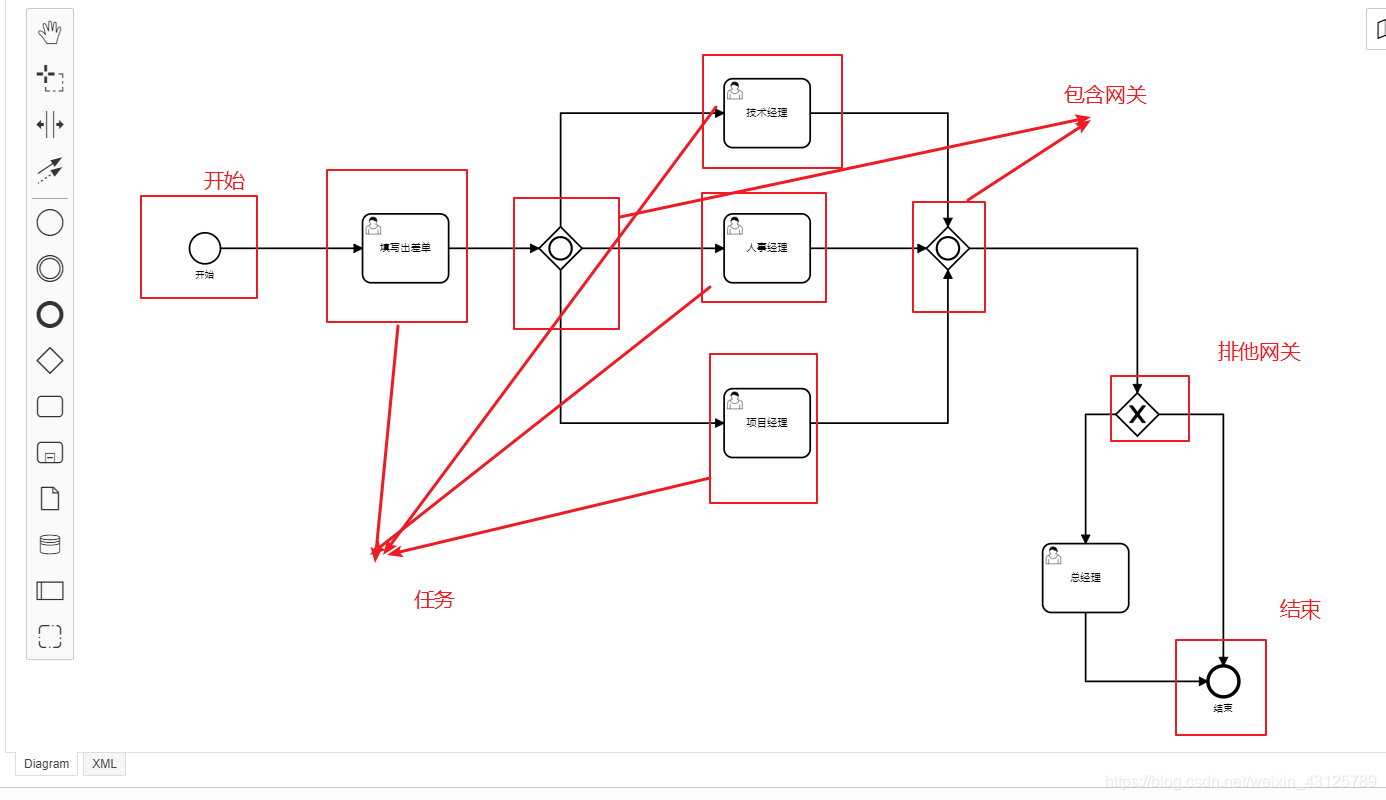

流程图总览：

流程组件详解：

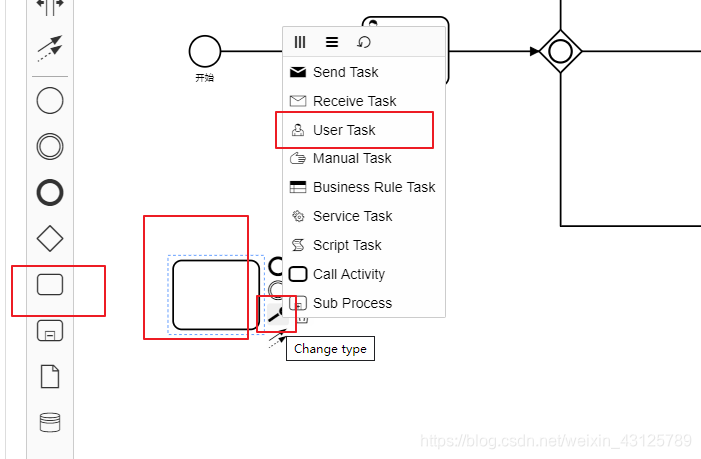

任务组件：

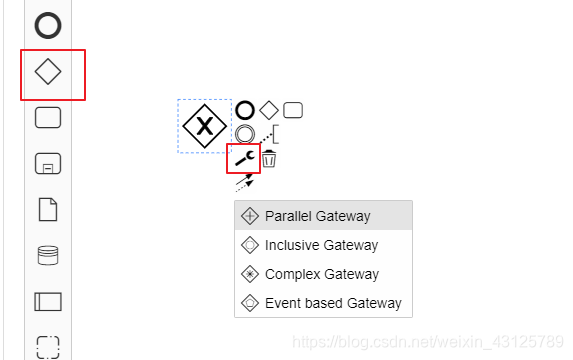

网关组件：

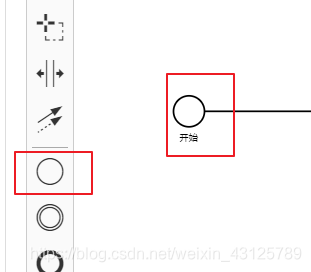

开始组件：

结束组件：

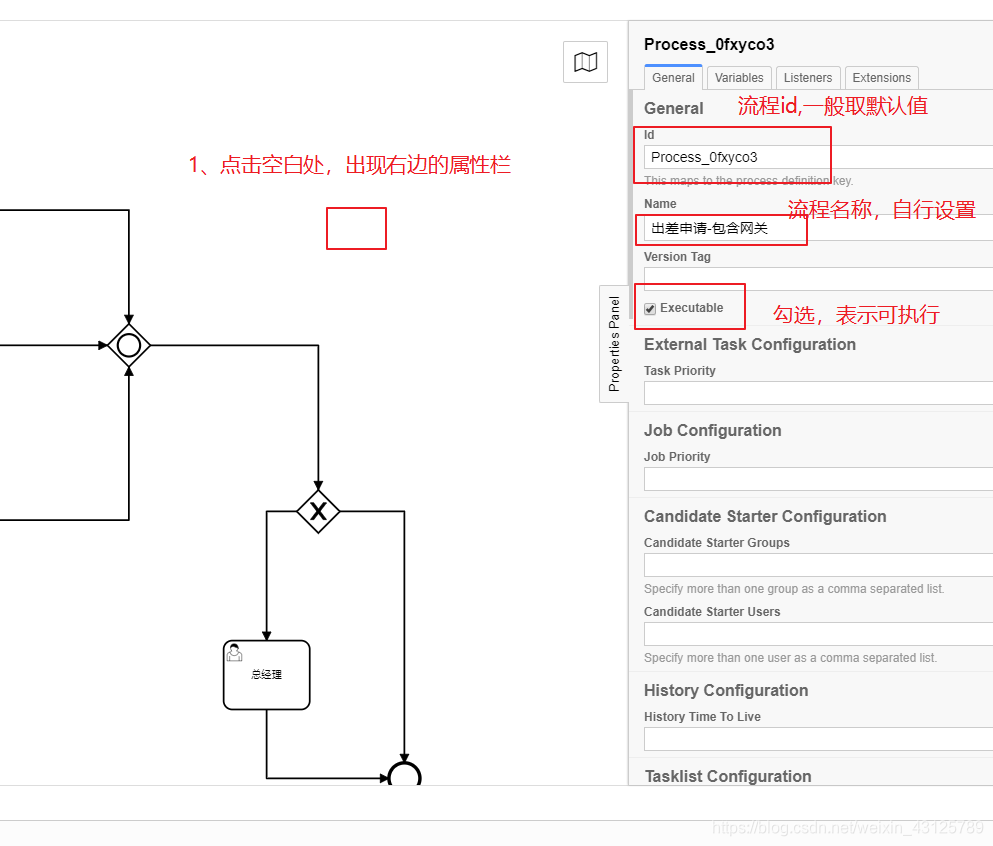

设置流程主体信息：

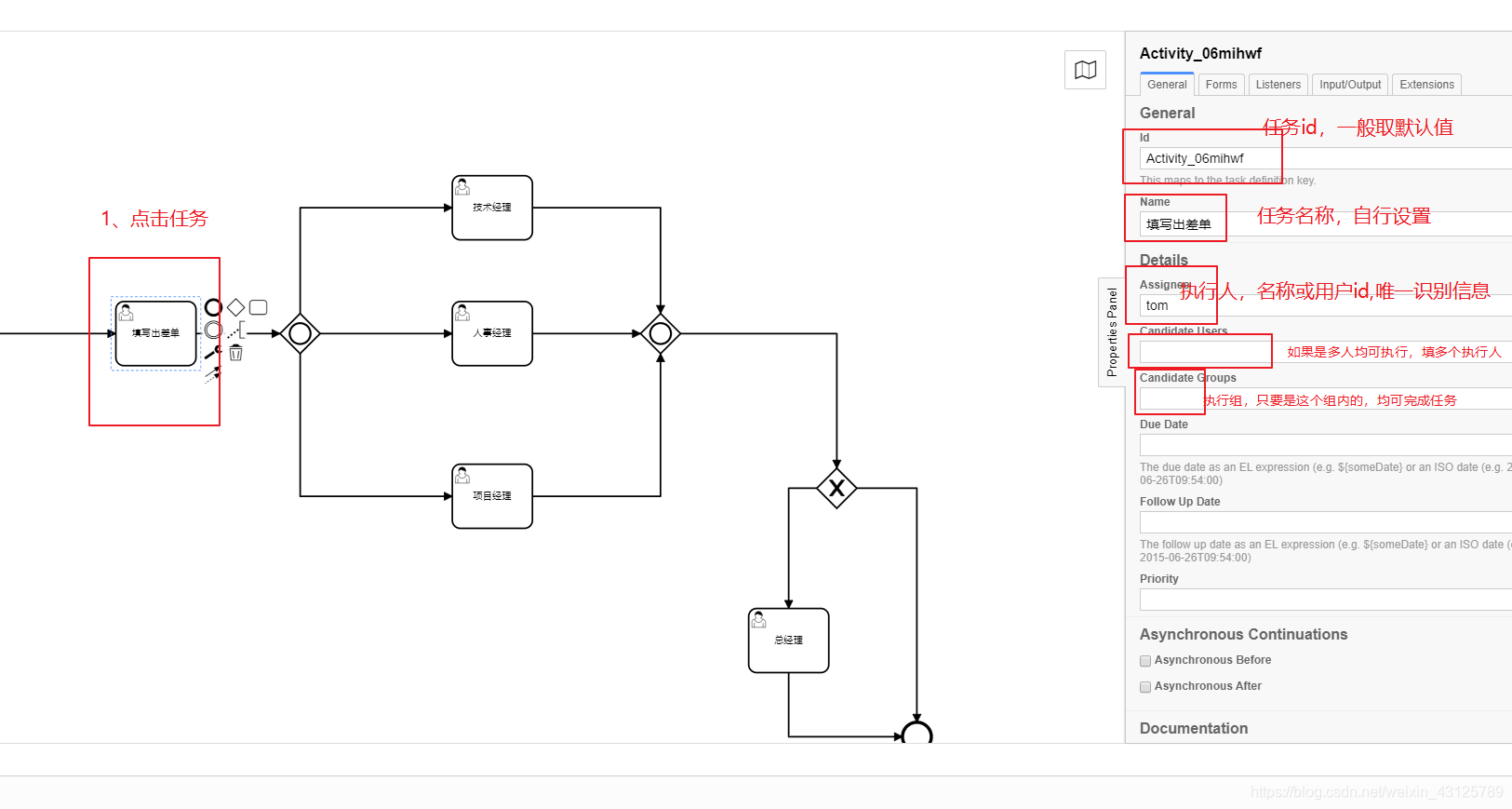

设置任务详请

设置流程变量
