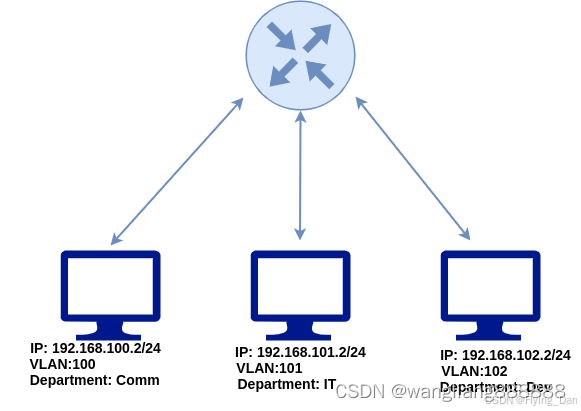

VLAN (Virtual Local Area Network)是将大的广播域划分为小的域的逻辑概念。 VLAN协议基于IEEE 802.1Q。 VLAN可以看作是一个子网。两个不同的子网在没有网桥或路由器的情况下无法相互通信。
在这里插入图片描述
在这里插入图片描述

ubuntu下vlan配置

1: ubuntu启用配置vlan前的准备
要在Ubuntu中使用VLAN，请先安装VLAN包。使用如下命令安装VLAN：

sudo apt install vlan

同时确保加载了名为8021q的Linux内核驱动程序(模块)。 如果安装后没有加载模块，可以使用以下命令加载8021q模块 ：

modprobe --first-time 8021q

使用以下命令确认8021q内核模
